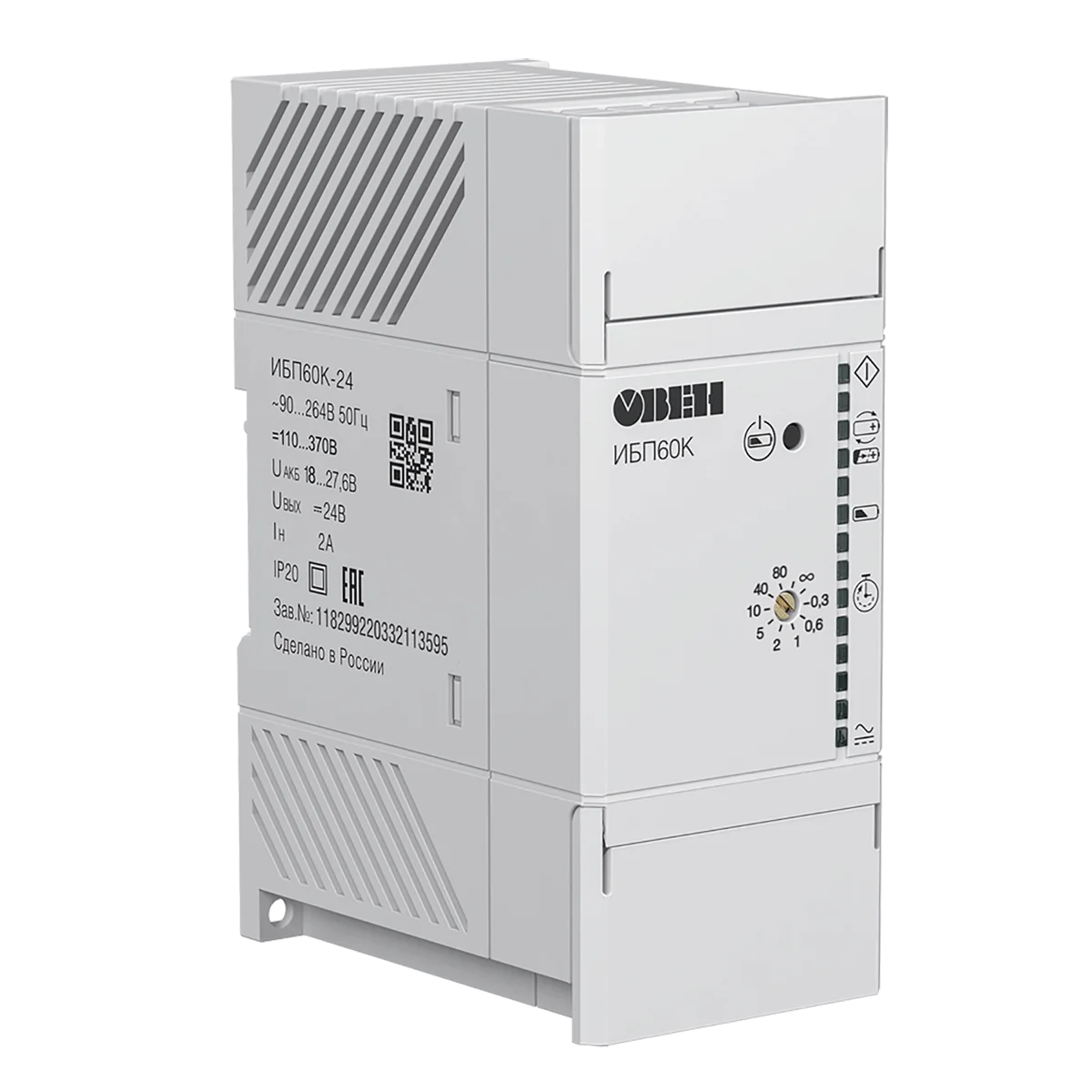

ИБП60К источник питания с резервированием
ОВЕН ИБП60К предназначен для использования в качестве резервированного источника вторичного питания при работе от сети и комплекта аккумуляторных батарей (АКБ). ИБП60К-24 является частью «Экосистемы- 210» компании ОВЕН и рекомендуется для совместного применения с программируемыми логическими контроллерами ПЛК210 и модулями ввода/вывода Мх210 в промышленности и других отраслях народного хозяйства.
Особенности и преимущества
- Питание нагрузки стабилизированным напряжением 24 В (при наличии напряжения питающей сети) или с использованием свинцово-кислотных либо литий-ионных (Li-ion) АКБ.
- Автоматический переход на резервное питание нагрузки постоянным напряжением от АКБ при отключении напряжения питающей сети или понижении его уровня ниже допустимого.
- Контроль наличия внешней АКБ.
- Оптимальный заряд АКБ с ограничением тока заряда при наличии напряжения питающей сети.
- Защита прибора и нагрузки от короткого замыкания (КЗ) в нагрузке (путем ограничения выходного тока) и от неправильного подключения (переполюсовки) клемм АКБ.Защита АКБ от глубокого разряда в случае отсутствия напряжения питающей сети (нагрузка отключается от АКБ при снижении напряжения на клеммах батареи до критического уровня).
- Восстановление работоспособности прибора в случае отсутствия напряжения питающей сети.
- Световая индикация режимов работы прибора.
- Информирование контролирующих устройств о режиме работы прибора.
Калькулятор расчета времени работы АКБ
Технические характеристики ИБП60К источник питания с резервированием:| Наименование | Значение | |
| Питание от сети | Питание от АКБ* | |
| Выходные параметры | ||
| Номинальное напряжение | 24 ± 0,48 В | |
| Номинальный ток | 2 А | |
| Номинальная мощность | 60 Вт (включая 12 Вт на заряд АКБ) | 48 Вт |
| Размах напряжения шума ипульсаций (межпиковое) при номинальном токе нагрузки и заряда, не более | 120 мВ | |
| Время пуска, не более | 1 с | 2 с |
| Входные параметры | ||
| Номинальное напряжение питания переменного тока | 120/230 В | 24 В |
| Рабочее напряжение питания переменного тока | 90...264 В | – |
| Частота переменного тока | 45...65 Гц | – |
| Рабочее напряжение питания постоянного тока | 110...370 В | 20,1…27,6 В (свинцово-кислотные АКБ); 18…25,5 В (Li-ion АКБ) |
| Максимальный ток потребления | 1,1 А | 3,9 А |
| Пусковой ток, не более | 36 А | – |
| КПД, не менее** | 80 % | |
| Максимальная потребляемая мощность | 75 Вт | – |
| Дискретный вход | ||
| Количество | 1 | |
| Тип входа согласно ГОСТР 51841 | 1 | |
| Минимальная длительность импульса | 1,6 мс | |
| Напряжение / максимальный ток: | ||
| −5…+5 В / 2 мА | |
| −30…−15 В /15…30 В / 9 мА (при 30 В) | |
| Дискретный выход | ||
| Количество | 4 | |
| Тип выходов | Оптопара транзисторная n-p-n типа | |
| Максимальный коммутируемый ток | 0,2 А | |
| Максимальное коммутируемое напряжение | ⎓30 В | |
| Защиты | ||
| Защита от повышенного/пониженного входного напряжения | Переход на питание от АКБ при Uвх< 85 В АС; возврат на питание от сети при Uвх=" 90… "264 В АС | Отключение нагрузки при UАКБmin < 20,1 В (свинцово-кислотные АКБ) и < 18 В (Li-ion АКБ) |
| Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока | 2,1…2,4 А | |
| Безопасность и ЭМС | ||
| Устойчивость к механическим воздействиям по ГОСТР 52931 | N2 | |
| Устойчивость к электромагнитным воздействиям по ГОСТ 51317.4 | Критерий качества А | |
| Уровень электромагнитной эмиссии по порту питания по ГОСТ 32132.3 | Класс Б | – |
| Степень защиты по ГОСТ 14254 | IP20 | |
| Класс защиты от поражения электрическим током по ГОСТ IEC6 1140 | II | |
| Изоляция по ГОСТ 12.2.091 | Усиленная | |
| Категория перенапряжения по ГОСТР 50571.19 | II | – |
| Степень загрязнения по ГОСТР 50030.1 | 2 | |
| Электрическая прочность изоляции | См. схему гальванической развязки | |
| Сопротивление изоляции (вход–выход 24 В – выход АКБ – DI/DO – корпус) при 500 В, не менее | 20 МОм | |
| Условия эксплуатации | ||
| Рабочий диапазон температур окружающей среды | -20…+50 °С | |
| Температура хранения и транспортирования | -40…+80 °С | |
| Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более | 80 % | |
| Атмосферное давление | 84…106,7 кПа | |
| Взаимодействие с АКБ | ||
| Емкость АКБ | – | 2…10 А·ч |
| Напряжение отключения заряда АКБ:
| – | 26,2…28,9 В Согласно ограничениям встроенного контроллера АКБ |
| Ток ограничения зарядного устройства | – | 0,45…0,55 А |
| Время переключения с/на АКБ, не более | 8 мс | |
| Напряжение защитного отключения нагрузки от АКБ: | ||
| – | 20,1…21,0 В |
| – | 16,0...18,0 В |
| Прочее | ||
| Срок эксплуатации | 10 лет | |
| Срок гарантийного обслуживания, не менее | 2 года | |
| Средняя наработка на отказ | 50 000 ч | |
| Масса, не более | 0,5 кг | |
| * АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев). | ||
| Наименование | Описание | Цена |
| ИБП60К-24 | 60Вт; Выход: 24В/2А; Вход: 90..264VAC / 110...370VDC; -20…50°C; Ш×В×Г: 52×124×84мм | 11 590,00 ₽ |
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты МИР, Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- ЮMoney при онлайн-заказе. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.

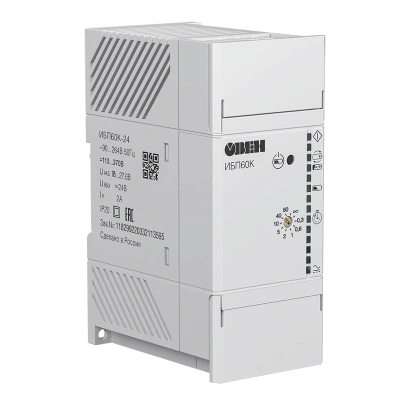

Фотогалерея
