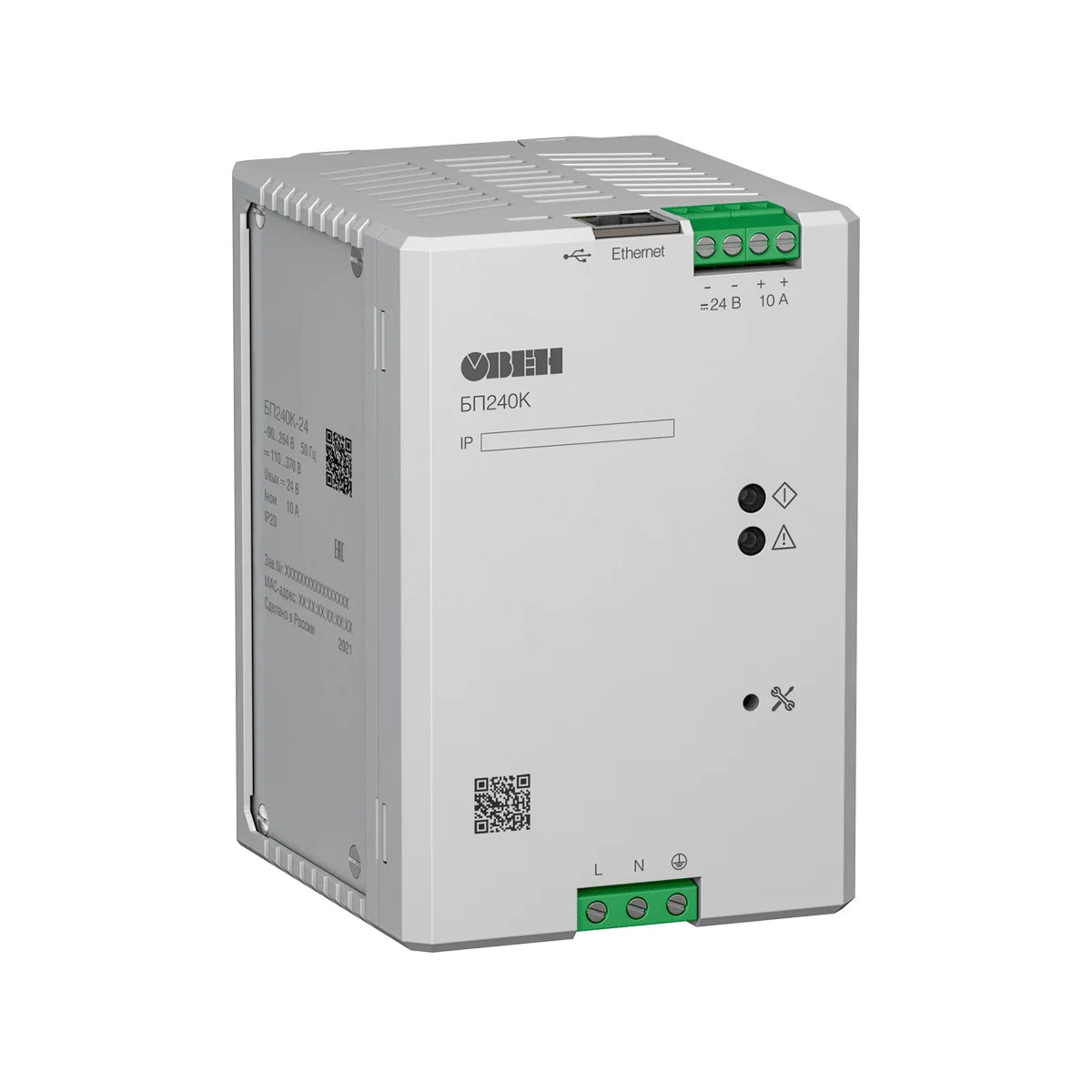

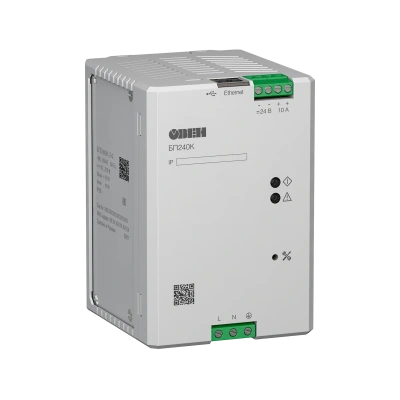

БП240К блок питания для ПЛК и ответственных применений с интерфейсом Ethernet
Блок питания БП240К-24 предназначен для питания стабилизированным напряжением 24 В приборов локальной автоматики и распределенных систем. Прибор является частью «Экосистемы-210» компании ОВЕН и рекомендуется для совместного применения с программируемыми логическими контроллерами ПЛК210 и модулями ввода-вывода Мх210. Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud.
Особенности и преимущества
- Конфигурирование и регулировка напряжения и выходного тока по Ethernet или USB (разъем типа microUSB).
- Ограничение выходного тока 120 % от номинального значения (режим статического резервирования Istat.boost).
- Защита от импульсного тока, перенапряжения, коротких замыканий.
- Минимальный уровень пульсаций (менее 0,5 %).
- Параллельное и последовательное подключение нескольких блоков без дополнительных внешних устройств защиты и выравнивания выходных токов.
- Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
- Удобный монтаж в шкаф автоматики (размеры корпуса: ширина 85 мм, глубина 95 мм).
Примеры применения
| Наименование | Значение | |
| Выходные параметры | ||
| Номинальное напряжение (Uном) | 24 В | |
| Номинальный ток (Iном) | 10 А | |
| Номинальная мощность (Pном) | 240 Вт | |
| Диапазон подстройки выходного напряжения | 22,5…29,0 В | |
| Допустимое отклонение напряжения, в том числе: | ||
| — нестабильность выходного напряжения от входного напряжения | ± 0,7 % | |
| — нестабильность выходного напряжения от выходного тока | ± 2,0 % | |
| — коэффициент температурной нестабильности | ± 0,02 %/°С | |
| Размах напряжения шума и пульсаций (межпиковое), не более | 120 мВ | |
| Время установления выходного напряжения, не более | 2,5 с | |
| Входные параметры | ||
| Напряжение питания переменного тока | 90…264 В | |
| Частота переменного тока | 47…63 Гц | |
| Напряжение питания постоянного тока | 110…370 В | |
| Номинальный ток потребления, не более | 3,25 А | |
| Пусковой ток, не более | 35 А | |
| КПД при номинальной нагрузке, не менее | 90 % | |
| Защиты | ||
| Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока | 120…125% от Iном | |
| Безопасность и ЭМС | ||
| Устойчивость к механическим воздействиям по ГОСТ IEC 61131-2 | N2 | |
| Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3 | Критерий качества А | |
| Излучение радиопомех (помехоэмиссия) по ГОСТ 32132.3-2013* | Класс А | |
| Степень защиты по ГОСТ 14254 | IP20 | |
| Категория перенапряжения по ГОСТ IEC 61204-7 | I | |
| Степень загрязнения по ГОСТ Р 50030.1 | 2 | |
| Электрическая прочность изоляции: | ||
| — вход-выход, вход-порт Ethernet | 3000 В | |
| — вход-корпус | 1500 В | |
| — выход-порт Ethernet | 1000 В | |
| Сопротивление изоляции (вход-выход-корпус) при 500 В, не менее | 20 МОм | |
| Ethernet (заводская установка) | ||
| IP-адрес | 192.168.1.99 | |
| Маска подсети | 255.255.255.0 | |
| IP-адрес шлюза | 192.168.1.1 | |
| USB | ||
| Адрес устройства | 1 | |
| Протокол для подключения к OwenConfigurator | Owen Auto Detection Protocol | |
| Окружающая среда | ||
| Рабочий диапазон температур окружающей среды (Tокруж) | -40…+70 °С | |
| Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более | 80 % | |
| Атмосферное давление | 84...106,7 кПа | |
| Температура хранения и транспортирования | -40…+70 °С | |
| Прочее | ||
| Срок эксплуатации | 10 лет | |
| Срок гарантийного обслуживания | 2 года | |
| Средняя наработка на отказ | 70 000 ч | |
| Масса, не более | 1,25 кг | |
| Тип автоматического выключателя | 10...16 A (характеристика B, C, D или аналогичная) | |
| * При условии подключения защитного заземления. | ||
| Наименование | Описание | Цена |
| БП240К-24 | 240Вт; Выход: 24В/10А; Вход: 90...264VAC / 110...370VDC; -40…70°C; Ш×В×Г: 85×125×95мм | 26 718,00 ₽ |
