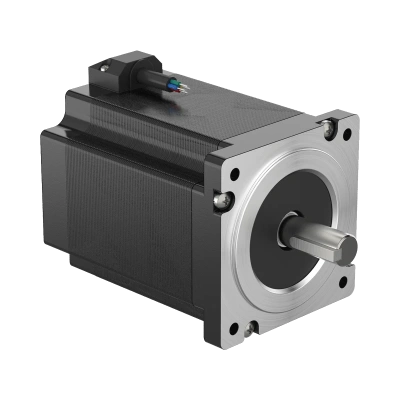

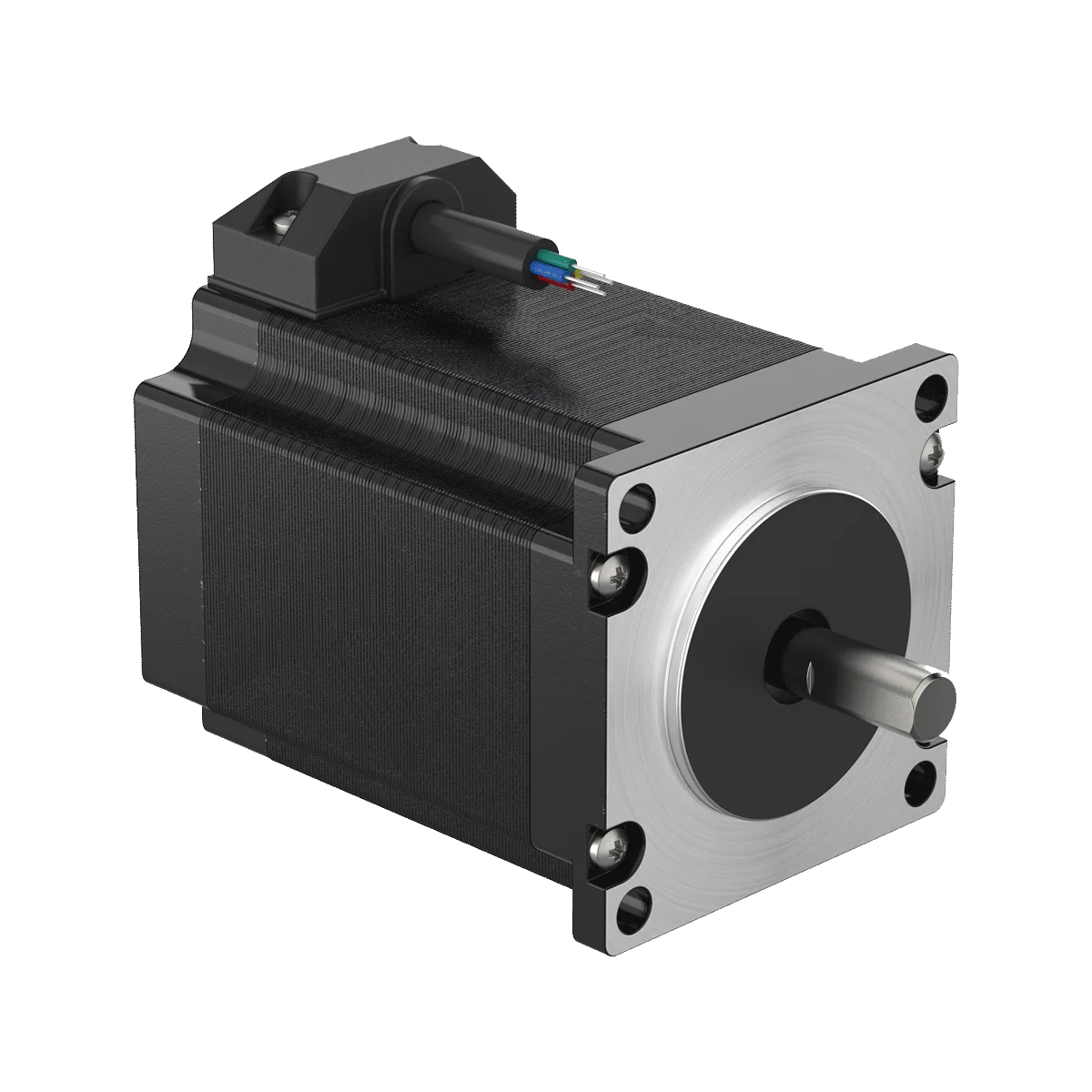

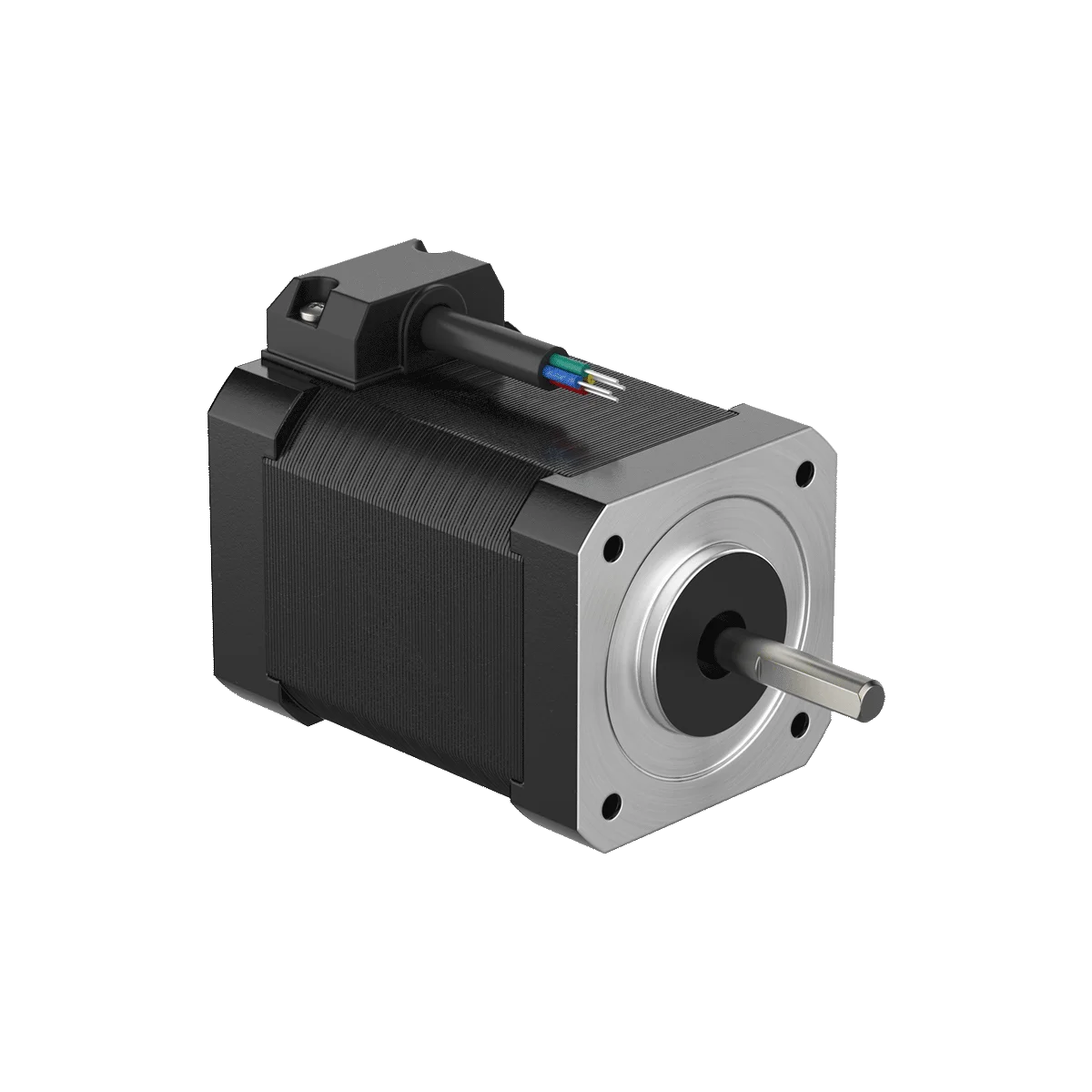

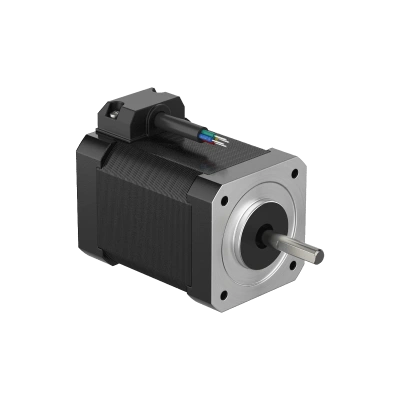

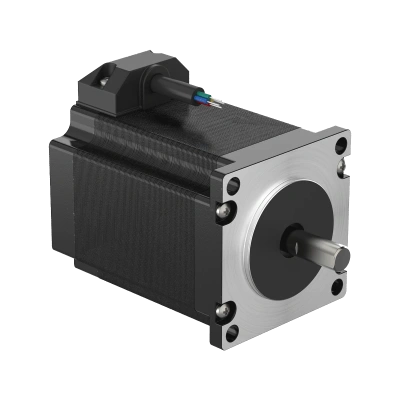

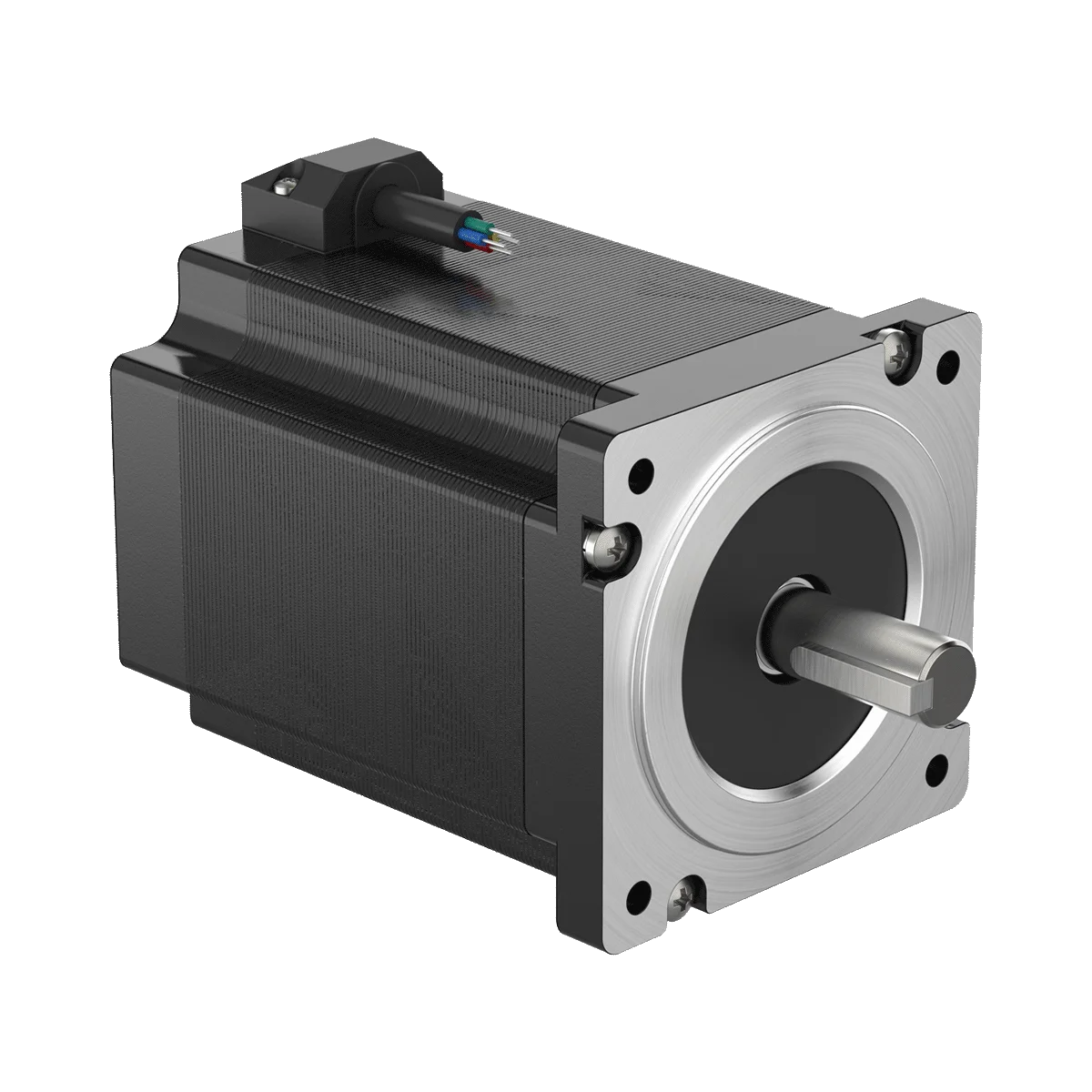

Шаговые двигатели KIPPRIBOR серии CM
Шаговые двигатели KIPPRIBOR серии CM – это синхронные бесщёточные электродвигатели, предназначенные для приводов с высокоточным позиционированием. Используются на сборочных и упаковочных линиях, в конвейерных системах и станках с ЧПУ.
Двигатели обеспечивают высокие динамические характеристики, а точность позиционирования достигается за счет конструкции двигателя, что исключает необходимость в использовании элементов обратной связи.
Стандартный угловой шаг двигателя составляет 1,8° и может быть уменьшен до долей градуса при помощи подключения управляющего драйвера. При использовании драйвера шагового двигателя MEYERTEC MST настройка параметров может быть выполнена с помощью Owen Configurator или другого программного обеспечения.
Технические характеристики Шаговые двигатели KIPPRIBOR серии CM:| Параметр | Значение | ||||||
| Маркировка | CM-020.06.N03 | CM-028.12.N10 | CM-035.20.N40 | CM-042.15.N80 | CM-057.40.2N2 | CM-060.50.2N2 | CM-086.60.8N5 |
| Рекомендуемый драйвер | MST-24 | MST-24 / MST-34 | MST-34 | ||||
| Размер присоединительного фланца NEMA | NEMA 8 20×20 мм | NEMA 11 28×28 мм | NEMA 14 35×35 мм | NEMA 17 42×42 мм | NEMA 23 57×57 мм | NEMA 24 60×60 мм | NEMA 34 86×86 мм |
| Диаметр вала | 4 мм | 5 мм | 5 мм | 5 мм | 8 мм | 8 мм | 14 мм |
| Длина двигателя | 33 мм | 41 мм | 47 мм | 60 мм | 76 мм | 68 мм | 113 мм |
| Номинальный ток фазы | 0,6 А | 1,2 А | 2,0 А | 1,5 А | 4,0 А | 5,0 А | 6,0 А |
| Сопротивление обмотки | 5,70 Ом | 1,80 Ом | 1,20 Ом | 1,00 Ом | 0,34 Ом | 0,33 Ом | 0,53 Ом |
| Индуктивность обмотки | 2,60 мГн | 1,60 мГн | 1,90 мГн | 2,40 мГн | 1,74 мГн | 1,05 мГн | 4,25 мГн |
| Максимальный момент удержания | 0,03Н·м | 0,10Н·м | 0,40 Н·м | 0,80 Н·м | 2,20 Н·м | 2,20 Н·м | 8,50 Н·м |
| Момент инерции ротора | 0,003 кг·см | 0,013 кг·см | 0,026 кг·см | 0,110 кг·см | 0,500 кг·см | 0,490 кг·см | 2,700 кг·см |
| Количество фаз | 2 | ||||||
| Угловой шаг | 1,8° | ||||||
| Радиальное биение/осевой разбег вала | 0,025/0,075 мм | ||||||
| Максимальная осевая нагрузка | Не более веса мотора | ||||||
| Тип электрического присоединения | Кабельный вывод | ||||||
| Сопротивление изоляции | ≥100 МОм (=500 В) | ||||||
| Электрическая прочность изоляции | ≈500 В (1 мин.) | ||||||
| Класс изоляции | B | ||||||
| Степень пыле- и влагозащиты | IP40 | ||||||
| Максимальная рабочая температура двигателя | 85 ⁰C | ||||||
| Температура эксплуатации | -10…50 ⁰C | ||||||
| Относительная влажность воздуха | 85% | ||||||
Кабельные выводы подключения шаговых двигателей серии СМ
| Выводы обмотки | Кабель |
| А+ | Черный |
| А- | Зеленый |
| В+ | Красный |
| В- | Синий |
| Наименование | Описание | Цена |
| CM-020.06.N03 | — | 4 062,60 ₽ |
| CM-028.12.N10 | — | 3 580,70 ₽ |
| CM-035.20.N40 | — | 2 793,80 ₽ |
| CM-042.15.N80 | — | 2 915,80 ₽ |
| CM-057.40.2N2 | — | 3 983,30 ₽ |
| CM-060.50.2N2 | — | 4 251,70 ₽ |
| CM-086.60.8N5 | — | 12 773,40 ₽ |
