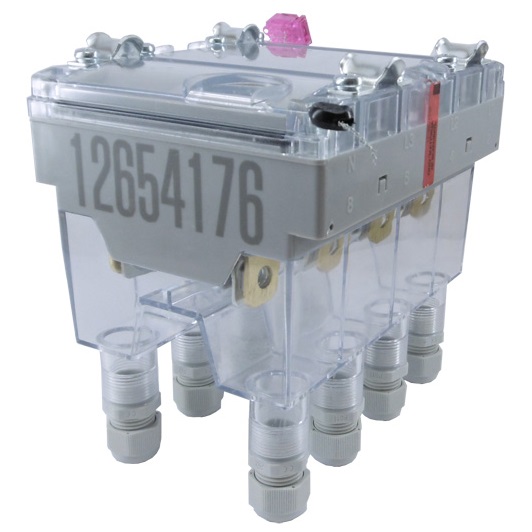

Счетчик электроэнергии Матрица AD13S.1-BL-Z-R-T (1-1-1) + пользовательский дисплей
Однофазный Split-счётчик AD13S.1 предназначен для измерения потребляемой электрической энергии (активной и реактивной, прямой и обратной), оценки текущей активной, реактивной, полной мощности, коэффициента мощности, частоты напряжения сети и ряда других параметров в однофазных сетях переменного тока напряжением 230 В, позволяет осуществлять централизованный сбор информации о потреблении электроэнергии по линиям 0,4 кВ и может использоваться в системе АИИС «Матрица». Счетчик оборудован силовым реле.
Split-счетчик подключается непосредственно в разрыв провода, подсоединяющего абонента к сети электроснабжения. Split-счетчик AD11S.1-BL-Z-R-T (1-1-1) может быть установлен двумя способами: подвешиваться на отводящем проводе за специальные проушины, расположенные на лицевой поверхности счетчика, или прибор учета может быть установлен непосредственно на опоре ЛЭП (на кронштейне).
|
Базовый ток
|
5 А |
|
Производитель
|
Матрица |
|
Интерфейс подключения
|
PLC LV, WM-Bus 868, Оптопорт |
|
Максимальный ток
|
80 А |
|
Количество фаз
|
1 |
|
Модификации счетчика
|
BL-Z-R-T (1-1-1) + пользовательский дисп |
|
Тип
|
трёхфазный однотарифный |
|
Мощность, потребляемая цепью тока, не более
|
0,1 В∙А |
|
Номинальное напряжение и рабочий диапазон
|
3х230/400 В ± 20 % |
|
Погрешность часов в сутки при + 25 °С, не более
|
± 0,5 с/сутки |
|
Тип подключения
|
Прямой |
|
Габаритные размеры, мм
|
165×134×170 |
|
Число переключений между тарифами в сутки, не более
|
24 |
|
Число тарифов в расписании, не более
|
6 |
