Взрывозащищенный гибкий однофазный греющий кабель постоянной мощности типа ГТГ-КАБЕЛЬ2 (RETO-CORD/RD2-RD4)
Артикул:
Взрывозащищенный гибкий однофазный греющий кабель постоянной мощности типа ГТГ-КАБЕЛЬ2 (RETO-CORD/RD2-RD4)
По запросу
Нашли дешевле?
По запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ТР ТС 012/2011 , ТР ТС 004/2011 , ТР ТС 020/2011 , ГОСТ 31610.0-2014 (IEC 60079-0:2011) , ГОСТ Р МЭК 60079-7-2012 , ГОСТ IEC 60079-30-1-2011 , ГОСТ IEC 60079-31-2013
Сертификаты:
Маркировка взрывозащиты:
1Ex e IIC Т5...T3 Gb X
Ex tb IIIC T95°C...T185°C Db X
Технические данные:
Габариты, опции, аксессуары:
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Дополнительная информация:
Взрывозащищенный гибкий греющий кабель постоянной мощности предназначен для обогрева и поддержания технологической температуры объектов автоматизации, ёмкостей, трубопроводов и любых других объектов, которым требуется дополнительная защита от замерзания и обледенения.
Взрывозащищенный греющий кабель постоянной мощности выдаёт постоянную выходную мощность по всей длине греющей поверхности. Греющие кабели параллельного типа с постоянной вырабатываемой мощностью предназначены для электрообогрева в промышленных условиях трубопроводов и оборудования. Они также могут использоваться для поддержания технологической температуры и защиты от замерзания в случаях, когда требуется высокая мощность обогрева и/или устойчивость кабеля к высоким температурам.
Внутри греющего кабеля постоянной мощности находится нагревательный элемент параллельного типа. Нагревательный элемент состоит из обмотанной вокруг двух параллельных токопроводящих жил нагревательной спирали из сплава высокого сопротивления. Расстояние между точками контакта токопроводящих жил определяет длину зоны обогрева. Параллельная конструкция позволяет нарезать кабель на отрезки требуемой длины и производить оконцевание кабеля непосредственно на объекте. При повышении температуры выходная мощность греющего кабеля снижается. Относительно ровная температурная кривая кабеля обеспечивает сравнительно низкий пусковой ток и большую выходную мощность при повышенных температурах.
1. Токоведущие медные луженые жилы
2. Изоляция
3. Нихромовая проволока
4. Внутренняя изоляция
5. Внешняя изоляция
6. Защитная оплетка из алюминиево-магниевого сплава
7. Внешняя защитная оболочка
Для лучшей передачи тепловой энергии рекомендуется применять монтажный герметик .
Область применения - взрывоопасные зоны помещений и наружных установок, в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ IEC 60079-14-2013 и отраслевых Правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах.
Соответствие стандартам: Маркировка взрывозащиты: 1Ex e IIC Т5...T3 Gb X Ex tb IIIC T95°C...T185°C Db XЗащита:
Установка:
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Невзрывоопасная зона наземных строений и открытых площадок
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Невзрывоопасная зона наземных строений и открытых площадок
Сертификаты соответствия и разрешения:
Температура окружающей среды, °С:
-60...+75
Мощность, Вт:
15, 30, 40, 60
Рабочее положение в пространстве:
любое
Напряжение питания:
~230 В (50/60 Гц)
Степень электрической защиты изоляции:
~2000 В, 50Гц в течении 1 мин
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)
3D модели:
| Наименование | ГТГ-КАБЕЛЬ2-90-15 | ГТГ-КАБЕЛЬ2-120-30 | ГТГ-КАБЕЛЬ2-150-40 | ГТГ-КАБЕЛЬ2-180-60 |
| Мощность, Вт/м | 15±10% | 30±10% | 40±10% | 60±10% |
| Максимальная поддерживаемая температура, °C | +(90±5) | +(120±10) | +(150±10) | +(180±10) |
| Максимальная допустимая температура без нагрузки (1000 часов суммарно) | +205 | +205 | +205 | +205 |
| Номинальный размер кабеля, мм | 6,8 х 8,6 | 6,8 х 8,6 | 6,8 х 8,6 | 6,8 х 8,6 |
| Максимальная длина нагревательной секции при окружающей температуре -20°C, м | 1 | 1 | 1 | 1 |
| Температурный класс | Т5/Т95°C | Т4/Т125°C | Т3/Т155°C | Т3/Т185°C |
| Материал оболочки кабеля | Фторированный этилен-пропилен | Фторированный этилен-пропилен | Фторированный этилен-пропилен | Фторированный этилен-пропилен |
| Минимальная температура монтажа, °C | -60 | -60 | -60 | -60 |
| Размеры электрозащитной установки | Температура включения, °C | Максимальная длина греющего кабеля на каждую цепь (м) при 230В АС | |||
| ГТГ-КАБЕЛЬ2-90-15 | ГТГ-КАБЕЛЬ2-120-30 | ГТГ-КАБЕЛЬ2-150-40 | ГТГ-КАБЕЛЬ2-180-60 | ||
| 16A | (-20°C) | 200 | 90 | 60 | 40 |
| (+10°C) | 200 | 90 | 60 | 40 | |
| 25A | (-20°C) | 330 | 150 | 110 | 70 |
| (+10°C) | 330 | 150 | 110 | 70 | |
| 32A | (-20°C) | 440 | 210 | 150 | 100 |
| (+10°C) | 440 | 210 | 150 | 100 | |
| 40A | (-20°C) | 540 | 270 | 195 | 120 |
| (+10°C) | 540 | 270 | 195 | 120 | |
График зависимости линейной мощности от температуры
| ГТГ-КАБЕЛЬ2 | - | Х | - | Х | - | Х | / | Х | – ТУ 28.21.13-041-72453807-2017 |
| Тип устройства | |||||||||
| Номинальная температура t °C: 90, 120, 150, 180 | |||||||||
| Мощность, Вт: 15, 30, 40, 60 | |||||||||
| Длина в метрах | |||||||||
| Опции, аксессуары и исполнения |
ПРИМЕР: ГТГ-КАБЕЛЬ2-120-30-30-ТУ 28.21.13-041-72453807-2017
СХЕМА СОЕДИНЕНИЯ
Примеры фиксации греющего кабеля на трубе
Характеристики
|
Цвет
|
Хаки |
|
ID поста блога для комментариев
|
25876 |
|
Производитель
|
Завод ГОРЭЛТЕХ |
|
Коллекция
|

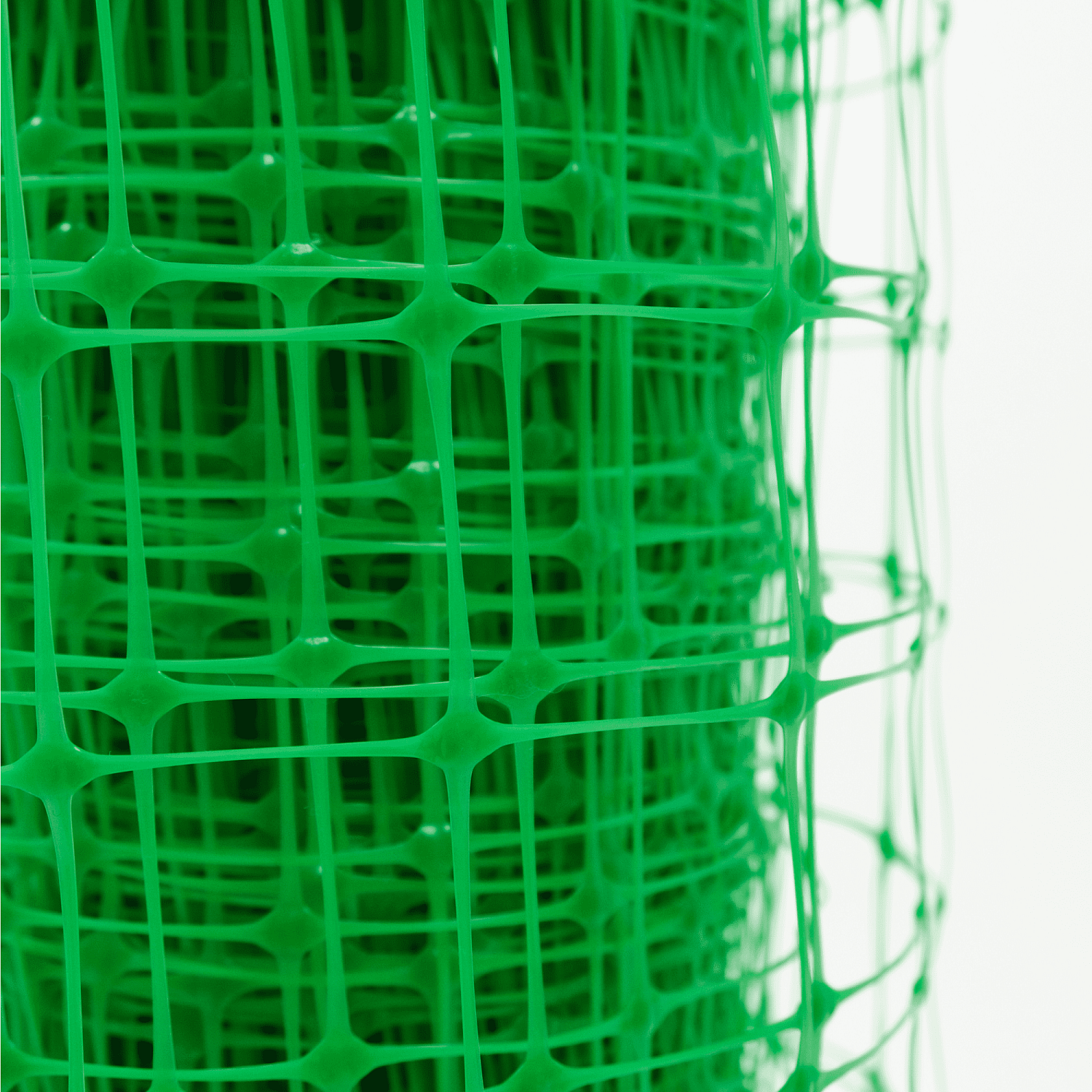

Шпалерная сетка Alfasetka |
|
