RAYSTAT-CONTROL-10 термостат для греющих кабелей с индикацией
Арт. 828810-000
Рассчитать доставку
Гарантия 5 лет
Характеристики
Производитель
:
Raychem
Страна производства
:
США
Степень защиты по ГОСТ
:
IP65
Область применения
:
для греющих кабелей
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

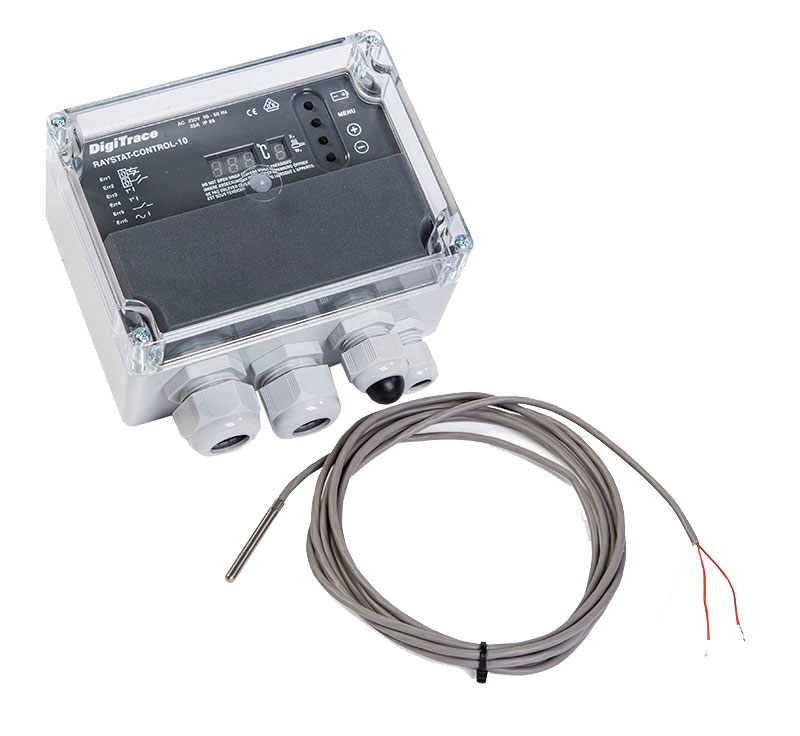

Программируемый термостат с регулированием по температуре обогреваемой поверхности с реле сигнализации nVent RAYCHEM RAYSTAT-CONTROL-10 разработан для простого и удобного для пользователя контроля и управления греющими кабелями. Термостат оснащен реле управления на 25 A (контакты можно скоммутировать «сухими») и однополюсным «сухим» реле сигнализации на два направления на 2 A.Параметры и при соответствующих условиях причины срабатывания сигнализации отображаются на жидкокристаллическом дисплее, что обеспечивает легкую настройку параметров работы устройства, которая возможна даже при отсутствии внешнего питания. Термостат RAYSTAT-CONTROL-10 комплектуется датчиком температуры nVent RAYCHEM PT100 и трехметровым силиконовым удлинительным кабелем, что дает возможность размещать прибор на удалении от датчика. Два ввода M25 позволяют напрямую подключать силовой и греющий кабель к термостату. Прибор может быть установлен непосредственно на трубопровод с помощью опорного кронштейна nVent RAYCHEM SB-100 или SB-101.
Габаритные размеры RAYSTAT-CONTROL-10
ДАТЧИК ТЕМПЕРАТУРЫ RAYSTAT-CONTROL-10
- Тип - 3-проводный PT100 в соответствии с IEC класс B
- Макс. допустимая температура - 200°C
- Область применения - Нормальные зоны
- Кабель датчика может быть удлинен 3-проводным кабелем с макс. сопротивлением 20 Ом на жилу (макс. 150 м с кабелем 3 x 1,5 мм2). Кабель должен быть экранированным. В случае, если кабель датчика проложен вместе с другими кабелями или
- вблизи высоковольтных кабелей, следует использовать экранированный удлинительный кабель, а оплетку кабеля следует заземлить только со стороны термостата.
ВНЕШНИЕ РЕЛЕ RAYSTAT-CONTROL-10
Реле управления - Однополюсное перекидное реле (SPST), номинальные параметры: 25 A при 250 В
Реле сигнализации - Однополюсное двухпозиционное реле (SPDT), номинал. ток 2 A при 250 В перем. тока, «сухие» контакты
ЗАДАВАЕМЫЕ ПАРАМЕТРЫ RAYSTAT-CONTROL-10
- Уставка температуры - 0...+150°C
- Гистерезис - от 1 до 5 K
- Сигнализация низкой темп. - –40...+148°C
- Сигнализация высокой темп. - +2...+150°C или выключена
- Состояние цепи обогрева при неполадках датчика - ВКЛЮЧЕНИЕ или ВЫКЛЮЧЕНИЕ
- «Сухой» контакт - ДА или НЕТ
- Параметры могут быть заданы и при отсутствии внешнего питания (питание от внутренней батареи);
- установленные параметры хранятся в энергонезависимой памяти.
ДИАГНОСТИРУЕМЫЕ СБОИ RAYSTAT-CONTROL-10
- Сбои работы датчика - Короткое замыкание датчика / обрыв цепи датчика
- Превышение температуры - Минимальная температура / максимальная температура
- Сбои подачи напряжения - Низкое напряжение питания / прерывание подачи управляющего напряжения
Схемы подключения RAYSTAT-CONTROL-10
ПОДСОЕДИНИТЕЛЬНЫЕ КЛЕММЫ RAYSTAT-CONTROL-10
- Питание - 3 клеммы для проводников сечением от 0,75 до 4 мм2
- Датчик температуры - Pt 100 4 клеммы для проводников сечением от 0,75 до 2,5 мм2
- Реле управления - 3 клеммы для проводников сечением от 0,75 до 4 мм2
- Реле сигнализации - 3 клеммы для проводников сечением от 0,75 до 2,5 мм2
МОНТАЖ
Способ монтажа - Монтируется на трубу с помощью опорных кронштейнов или крепится к плоской поверхности с помощью 4 крепежных отверстий под винт M4 (расстояние между центрами 148 x 108 мм). Опорный кронштейн - SB-100, SB-101
Загрузка отзывов...
Производитель
Raychem
Страна производства
США
Степень защиты по ГОСТ
IP65
Область применения
для греющих кабелей
Тип монтажа
наружная установка
Коллекция
Терморегуляторы для греющих кабелей Raychem RayStat
Напряжение питания, В
220-240
Для взрывоопасных зон
да
Маркировка взрывозащиты
Ex d IIC T6
Тип терморегулятора
промышленный термостат
Диапазон регулирования температуры, ºС
0…+150
Температура регулирования, от, ºС
0
Температура регулирования, до, ºС
150
Модель
RAYSTAT-CONTROL-10
