EMDR-10 терморегулятор для греющих кабелей

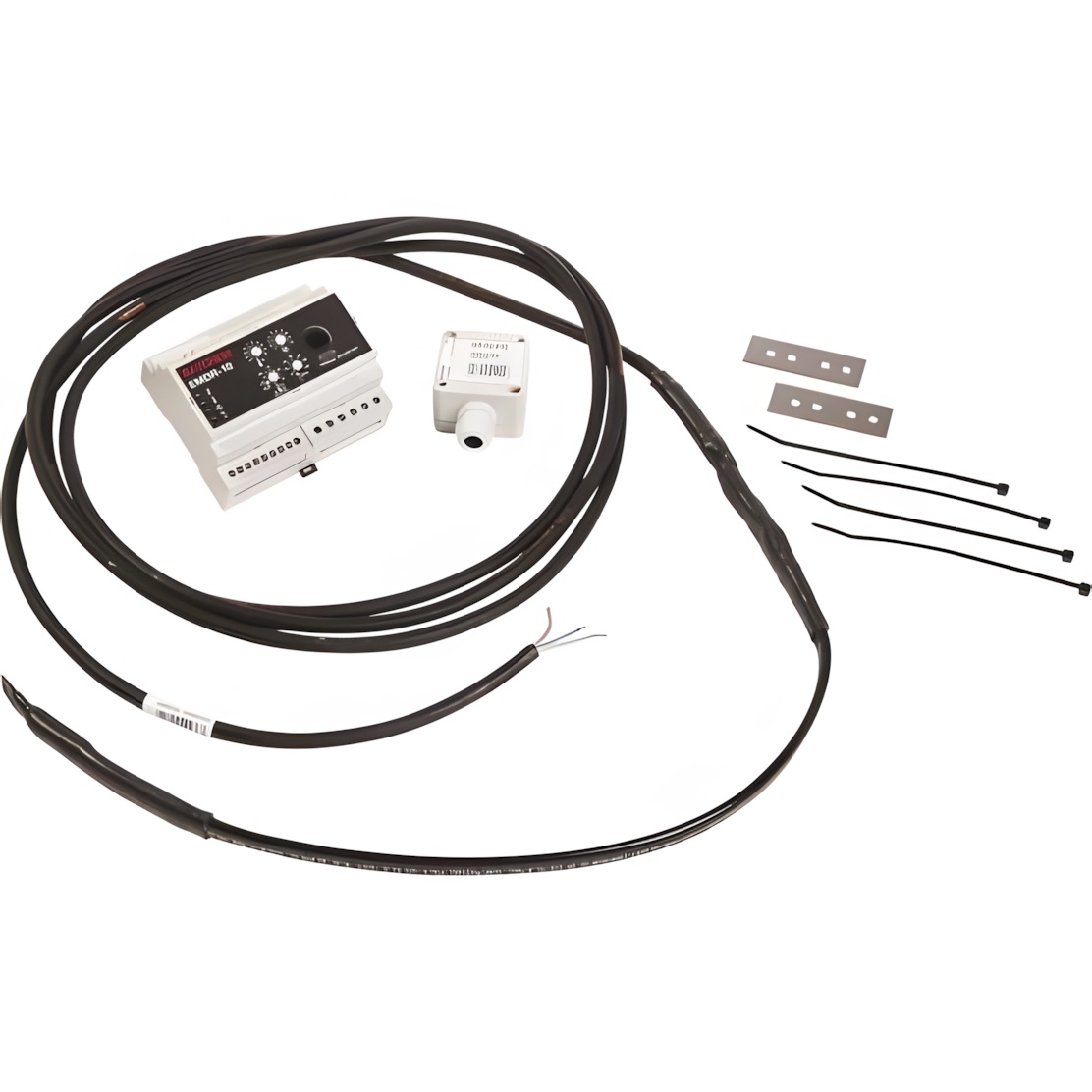

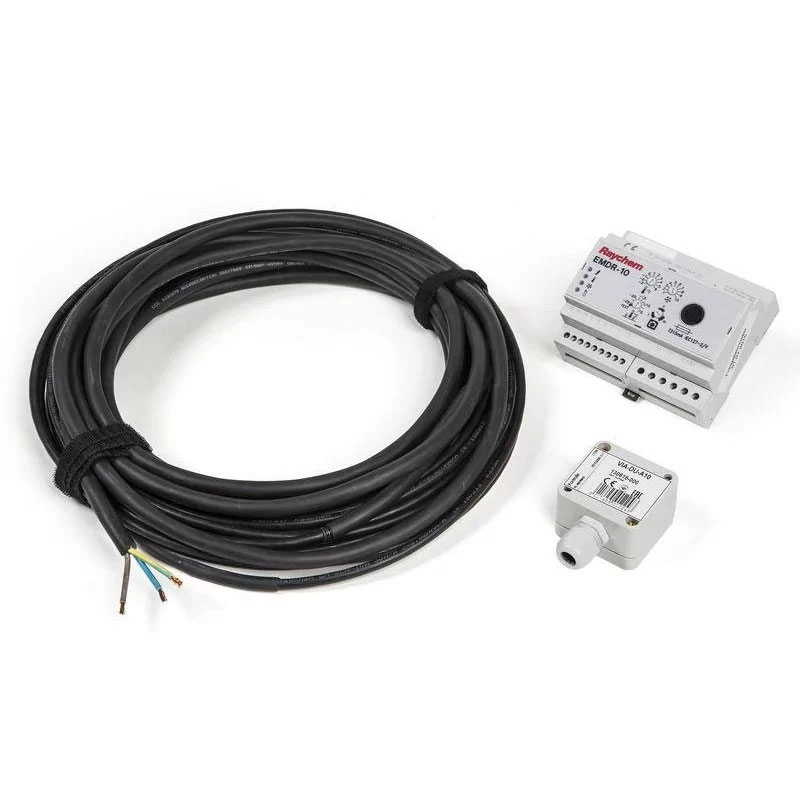

Raychem EMDR-10 – электронное устройство управления, специально разработанное для управления система- ми обогрева водосточных желобов. В зависимости от температуры окружающего воздуха и наличия влаги в желобе нагревательный кабель включается только в том случае, когда это необходимо для обеспечения надлежащего стока талой воды.

Принцип работы EMDR-10

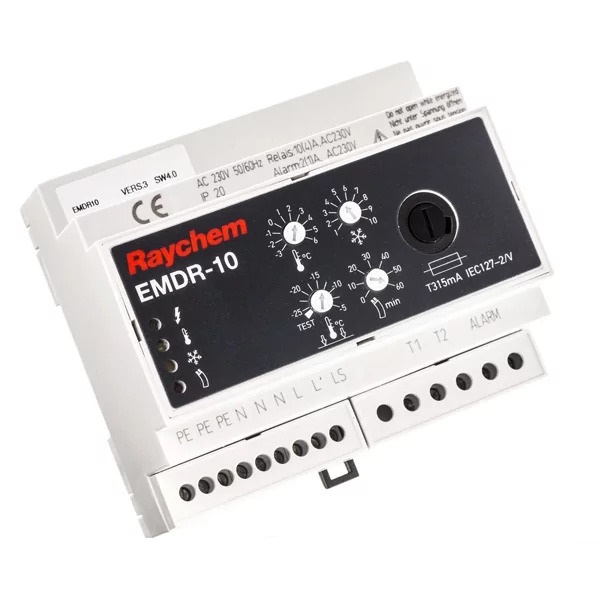

Устройство управления EMDR-10 имеет четыре индикатора (светодиода) для отображения рабочих состояний и четыре регулятора для настройки различных параметров.
Температура воздуха измеряется датчиком температуры. Когда температура воздуха падает ниже установки верхней пороговой температуры то загорается соответствующий желтый светодиод, а примерно через 10 минут активируется датчик влаги.

 Если датчик фиксирует наличие влаги в желобе, то загорается соответствующий желтый светодиод «СНЕГ», после чего активируется греющий контур (включается обогрев), и загорается красный индикатор «ОБОГРЕВ». Греющий контур остается включенным до тех пор, пока не выполнится хотя бы одно из следующих условий:

• Температура воздуха поднимется выше верхнего порогового значения
• Количество влаги уменьшится ниже заданной уставки
• Температура воздуха опустится ниже порогового значения и пройдет время пост-прогрева.

Монтаж EMDR-10

Устройство EMDR-10 предназначено для монтажа на DIN-рейкy (DIN EN 50022-35) в шкаф (щит) управления. Автоматический выключатель и контактор можно разместить на DIN-рейке непосредственно рядом с устройством управления.

Монтаж датчика температуры
Правильное расположение датчика температуры является важнейшим фактором для правильной и эффективной работы системы таяния снега. Датчик температуры должен быть расположен на северной стороне здания, в таком месте, где он не будет находиться непосредственно под воздействием
солнечных лучей. Кроме того, он должен быть защищен от воздействия других источников тепла, т.е. его нельзя устанавливать над дверями или окнами, а также слишком близко к лампам или прожекторам.

 Рекомендуется устанавливать его на стене непосредственно под водосточным желобом. Соединительный кабель датчика можно удлинить максимум на 100 м, используя кабель с сечением жил 1,5 мм². В этом случае кабель датчика температуры должен соответствовать нормам VDE. Необходимо соблюдать все соответствующие правила, касающиеся монтажа.

Монтаж датчика влаги
Правильное расположение датчика влаги является важнейшим условием для правильной и эффективной работы системы таяния снега.
Датчик влаги и греющий кабель (кабели), управляются одним и тем же устройством управления и должны располагаться на одном сегменте крыши(желоба). Датчик влаги обычно размещается в нижней части одного из желобов рядом с местом стыка с водосточной трубой.

 Как правило, это последний участок на пути талой воды из желоба в водосточную трубу, поэтому подобное расположение обеспечивает полное отсутствие снега и талой воды в желобах до того, как устройство управления отключит греющий контур. В ряде случаев место размещения датчика влаги рекомендуется выбирать, исходя из конструкции конкретного здания/сооружения и преобладающих в данной местности погодных условий. Если опыт работы системы свидетельствует о том, что обогрев отключается до того, как снег/лед полностью удаляются из наиболее критичной зоны, то датчик следует переместить именно в эту зону.

Для монтажа датчика в желобе используйте крепежные кронштейны (HARD-46). Закрепите датчик рядом с нагревательным кабелем и параллельно ему. Убедитесь в том, что датчик распрямлен и не соприкасается с греющим кабелем. Соединительный кабель датчика влаги можно удлинить максимум на 100 м, используя трехжильный кабель с сечением жил не менее 1,5 мм².
