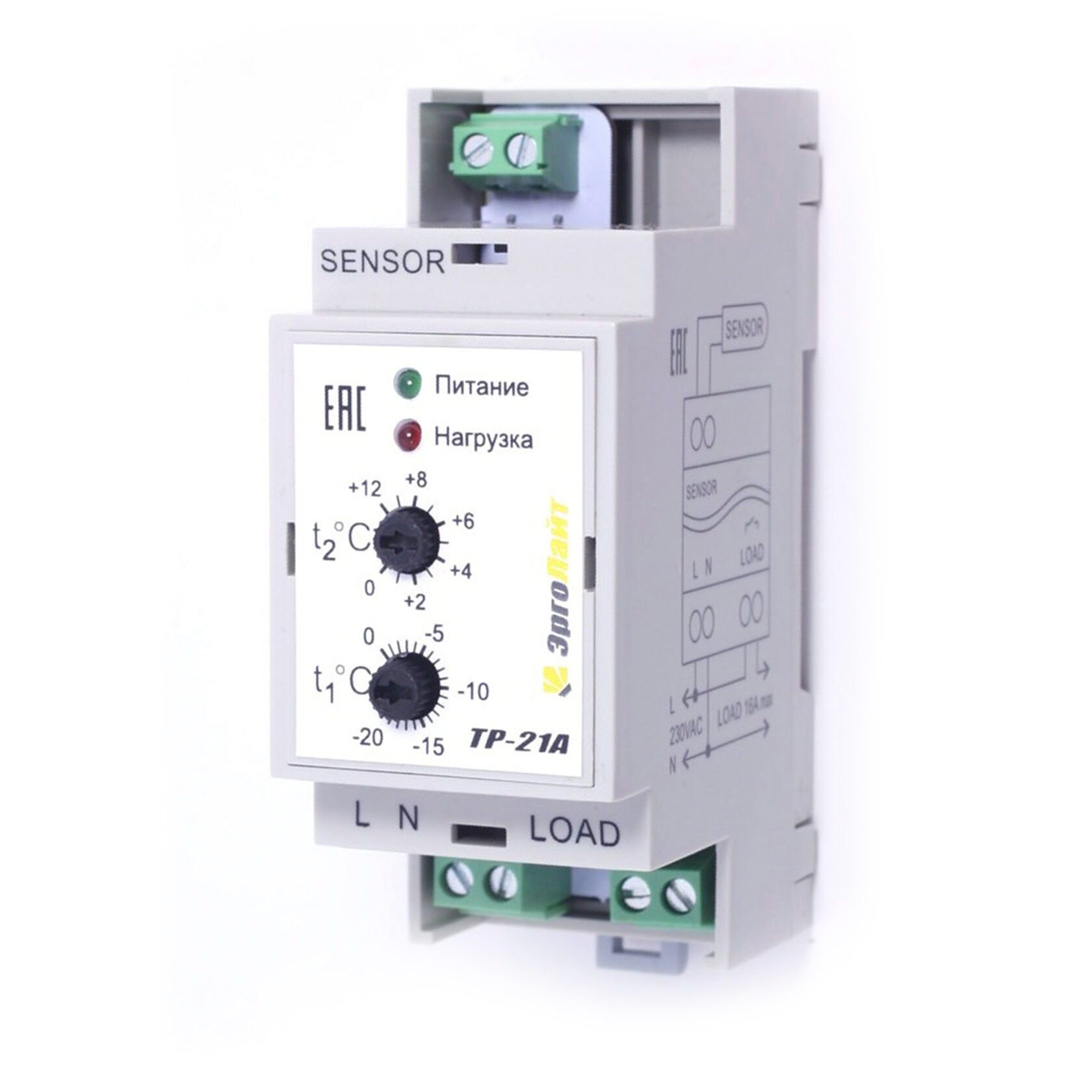

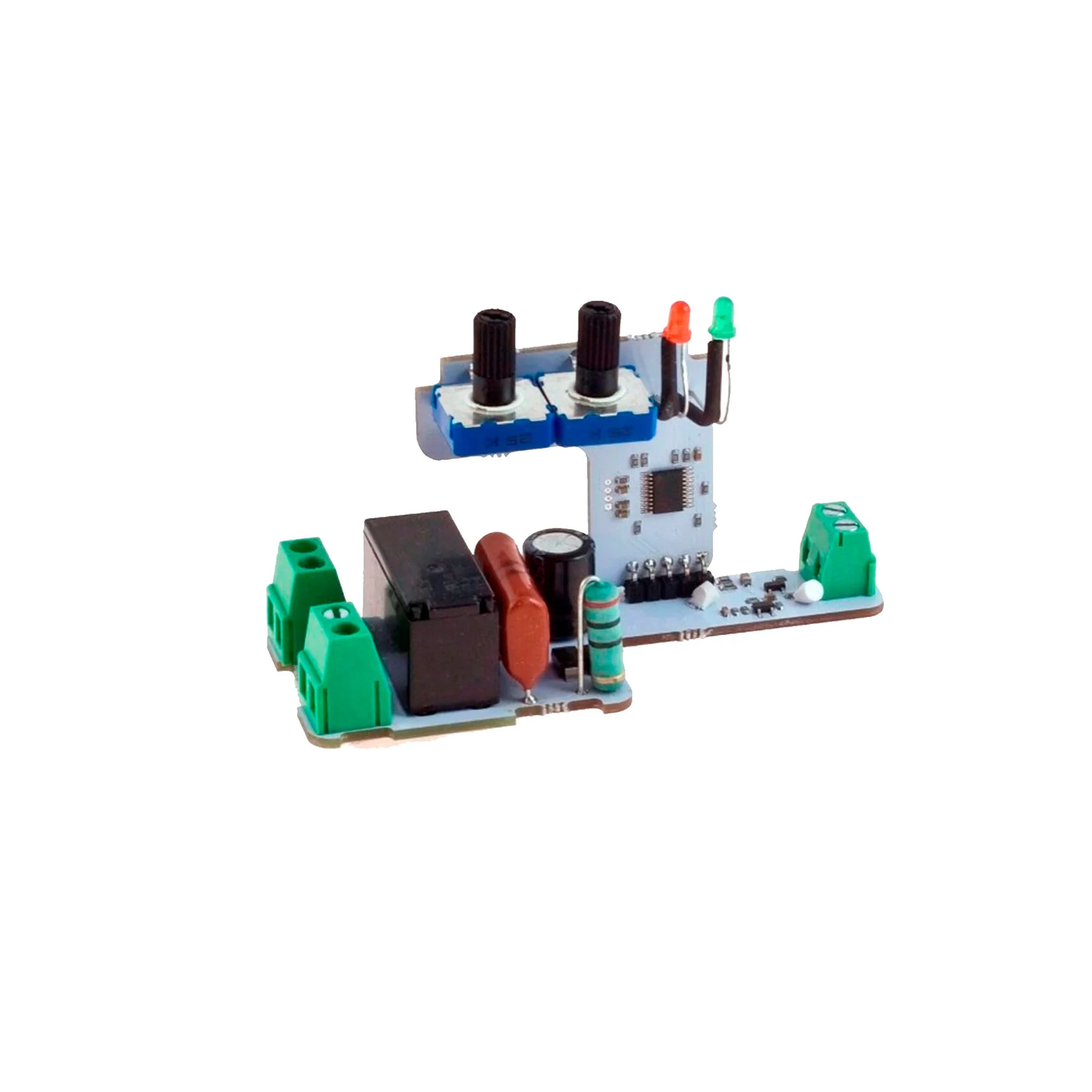

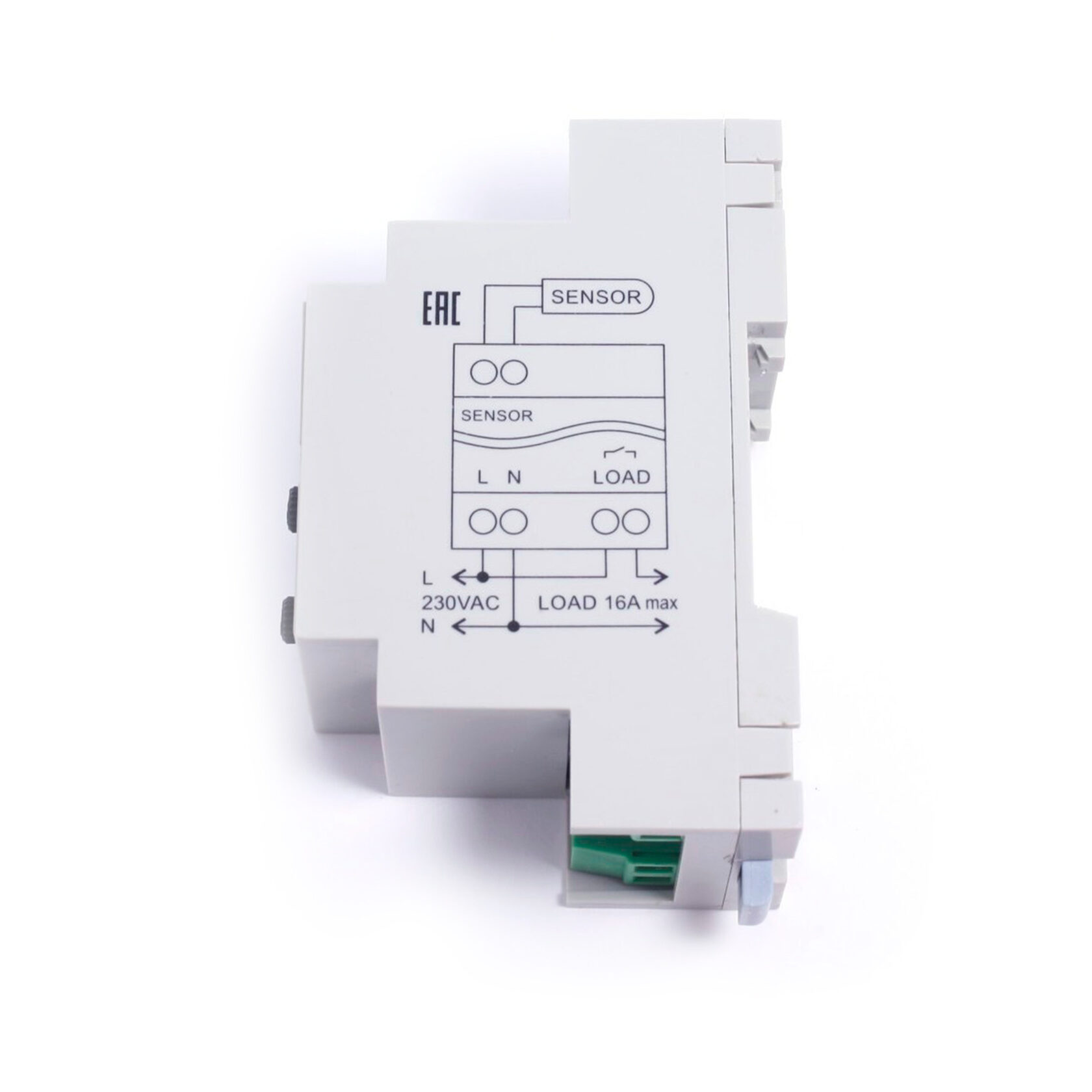

Эрголайт ТР-21А терморегулятор для систем антиобледенения и снеготаяния с датчиком AS-10M

Область применения ТР-21А с датчиком AS-10M
Управление кабельным обогревом в зимнее время: крыш, карнизов, водостоков, ступеней, дорожек, трубопроводов, резервуаров.
Датчик температуры крепится непосредственно на обогреваемую поверхность либо на греющий кабель.

Алгоритм работы ТР-21А с датчиком AS-10M
Терморегулятор включит реле, когда температура датчика опустится ниже заданной границы t1. Терморегулятор выключит реле, когда температура датчика поднимется выше границы t2.
Если подали питание, а температура датчика была между заданными границами t1 и t2, то реле не включится, пока температура датчика не опустится ниже границы t1.

Область применения ТР-21В
В основном служит для экономии электроэнергии при работе системы управления отоплением в заданном температурном диапазоне.

Пример. Необходимо выполнить последовательное включение двух терморегуляторов.
ТР-21В измеряет уличную температуру и при попадании уличной температуры в заданный t1 и t2 диапазон подает питание на другой терморегулятор (с литерой А на конце, например ТР-22А или ТР-42А). Датчик температуры второго терморегулятора устанавливается на обогреваемый объект. Второй терморегулятор (ТР-22А или ТР-42А) поддерживает заданную температуру обогреваемого объекта.

Таким образом система включает обогрев только в нужном диапазоне уличной температуры, не допуская излишнего нагрева объекта и повышенного расхода электроэнергии.
Датчик температуры должен измерять температуру окружающей среды, а не обогреваемого объекта.

Алгоритм работы ТР-21А с датчиком AS-10M

Терморегулятор включает реле, если значение температуры датчика находится между верхним и нижним заданными пределами температуры. Терморегулятор выключает реле, если значение температуры датчика находится вне заданных пределов температуры.

• Температурный диапазон регулирования двухуставочный:
  t2 нижний регулятор: -20°С ... 0°С;
  t1 верхний регулятор: 0°С ... +12°С;
• Пластиковый корпус на DIN-рейку. Занимает 2 стандартных места - 2DIN;
• Гарантия — 2 года;
• Комплектуется аналоговым датчиком температуры AS-10 на проводе длиной 3м в пластиковом наконечнике;
• Сигнализация обрыва датчика температуры (мигает индикатор нагрузки);
• Возможно подключение нагрузки к отдельной сети питания с любым (постоянным/переменным) напряжением от 5 до 230В (см. паспорт в вкладке "Документация");
• Диапазон напряжений питания: 190-250 В переменного тока, 50 Гц;
• Максимальная долговременная нагрузка: 3,5 кВт. Подключение нагрузки мощностью свыше 3,5 кВт производится через контактор. Схема подключения приведена в вкладке "Документация";
• Максимальный ток нагрузки: 16 А;
• Потребляемая мощность без нагрузки: 0,3 В·А;
• Габаритные размеры терморегулятора: не более 91 х 37 х 58 мм;
• Вес с датчиком и инструкцией в упаковке: не более 250 г;
• Габаритные размеры упаковки: 96х56х65 мм.

Характеристики температурного датчика AS-10 и AS-10M:

• В датчике AS-10 температурный сенсор закрыт пластиковым наконечником диаметром 6 мм;
• В датчике AS-10M температурный сенсор закрыт металлическим кабельным наконечником диаметром 9 мм с отверстием для крепления;
• Длина провода датчика температуры - 3 м;
• Температурный диапазон работы от минус 20°С до плюс 55°С;
• Аналоговый температурный сенсор производства Vishay;
• Сопротивление 10 кОм при 25°С. β = 3900.

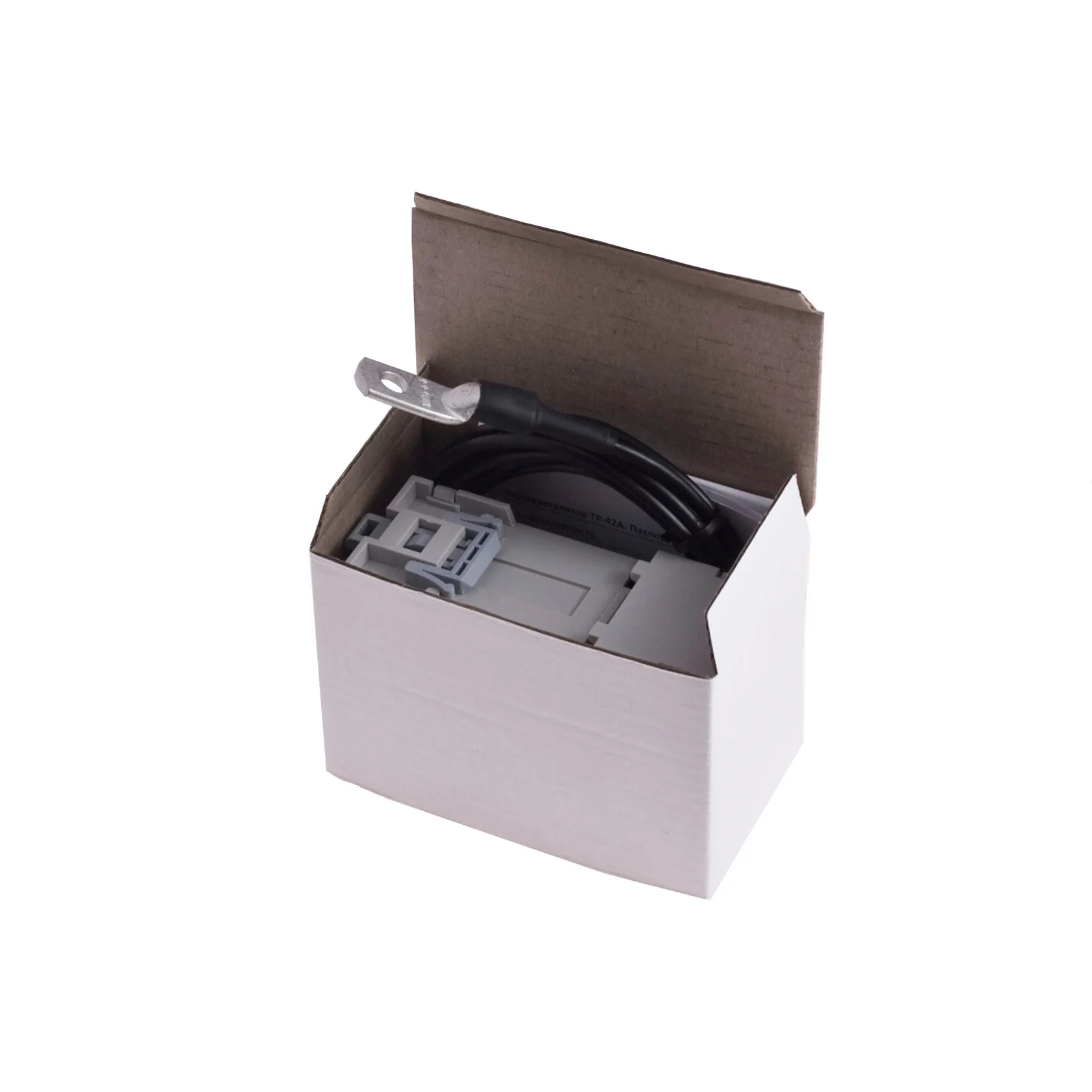

Комплектация ТР-21А с датчиком AS-10M

1. Терморегулятор
2. Датчик температуры
3. Паспорт-инструкция
4. Упаковка
