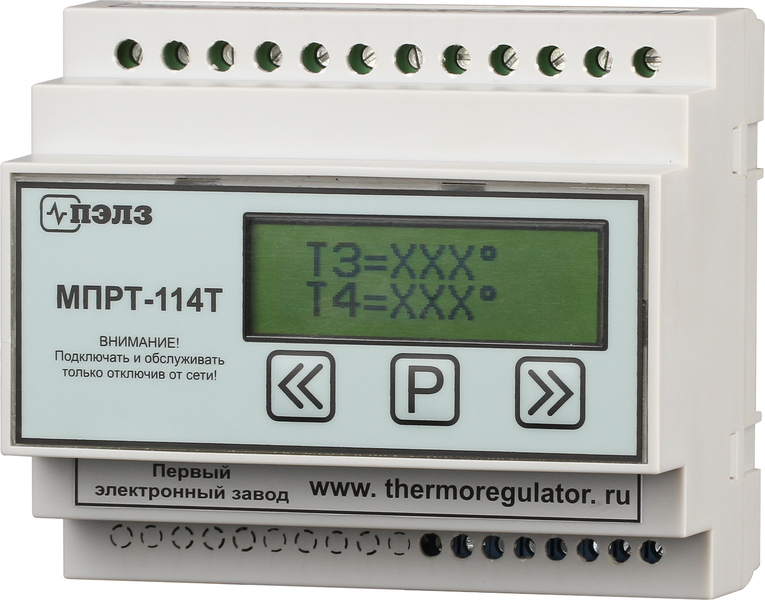

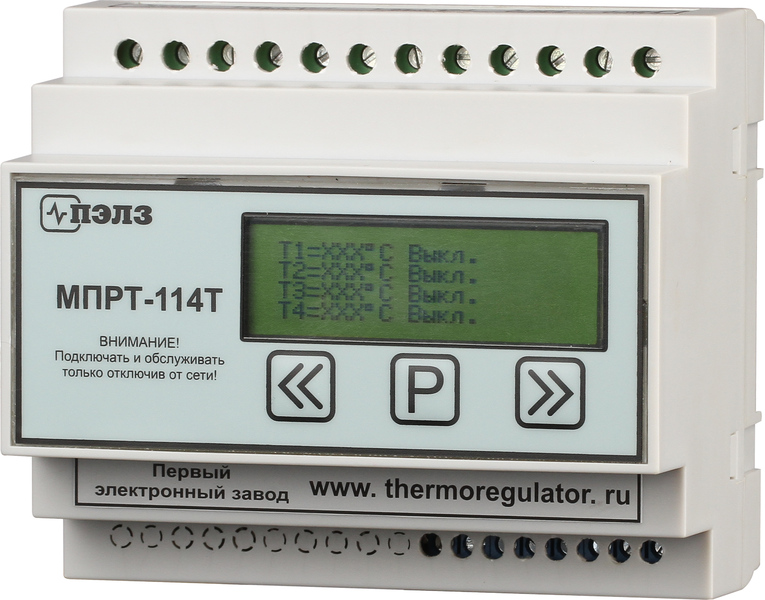

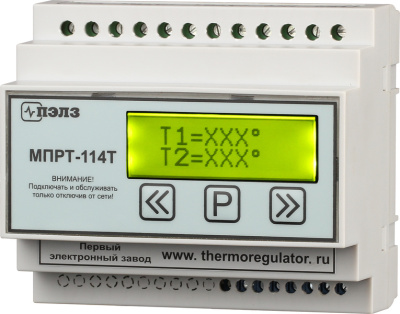

МПРТ-114Т терморегулятор для высокотепературного нагрева с датчиком KTY-81-110

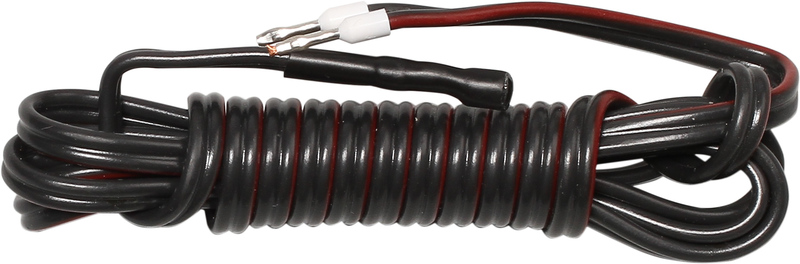

Терморегулятор МПРТ-114Т с датчиками KTY-81-110 может контролировать температуру в четырех точках (четырех зонах).

МПРТ-114Т с датчиками KTY-81-110 имеет 2 режима работы независимый и циклический с таймером. Количество каналов с разным режимом можно сочетать, например, все 4 независимо, все с таймером или 3 циклически, а один независимо от них.

Особенности МПРТ-114Т с датчиками KTY-81-110

• относительная влажность воздуха до 80% при температуре 25°С.
• атмосферное давление 84 - 106,7 кПа (630-800 мм.рт.ст.).
• Диапазон регулирования температуры зависит от типа датчика.
• Выходные управляющие сигналы переключающиеся контакты.

Независимый режим работы:

В независимом режиме работы каждый канал работает отдельно от другого, как разные приборы.

В терморегуляторе МПРТ-114Т можно настроить гистерезис температуры, т.е. разницу между включением и выключением нагрузки. В режиме работы без таймера это означает следующее: если у вас уставка 30 гр. и гистерезис 2 гр., то нагрев будет включаться, когда температура опустилась ниже 29 гр. и отключаться, когда она превысила 31 гр.

Циклический режим работы (с таймером):

Для включения этого режима работы необходимо активировать таймер на двух и более каналах. Данный режим удобен для управления теплыми полами (или отоплением помещений) в том случае, когда суммарная мощность всех нагревателей превосходит допустимую.

У каждого канала можно включить таймер (время выдержки настраивается в меню). В таком случае управление нагрузкой канала будет происходить до достижения уставки температуры или до окончания временной выдержки, после этого управление перейдет на следующий канал с включенным таймером.

Например, на первых двух каналах включен таймер с выдержкой 15 минут и уставкой температуры 25 гр. Первый канал включает нагрев и ждет или достижения уставки в 25 гр. или конец выдержки времени (при этом нагрев на втором канале отключен) и передает управление второму каналу, на первом нагрузка отключается. И все повторяется циклично.

В режиме работы с таймером гистерезис будет вести себя не так как в независимом режиме. Если установить его равным 1 гр., то переключение на следующий канал будет происходить сразу, если температура текущего канала равна или больше уставки. Но, при гистерезисе 2 или более градусов, если при включении канала текущая температура попадает в дельту гистерезиса (например, уставка - 30 гр, гистерезис 4 гр., текущая температура 29 гр.), то нагрев не включится, но и управление следующему каналу передано не будет. Прибор будет ждать пока температура упадет ниже дельты гистерезиса, и только тогда включит нагрев.
