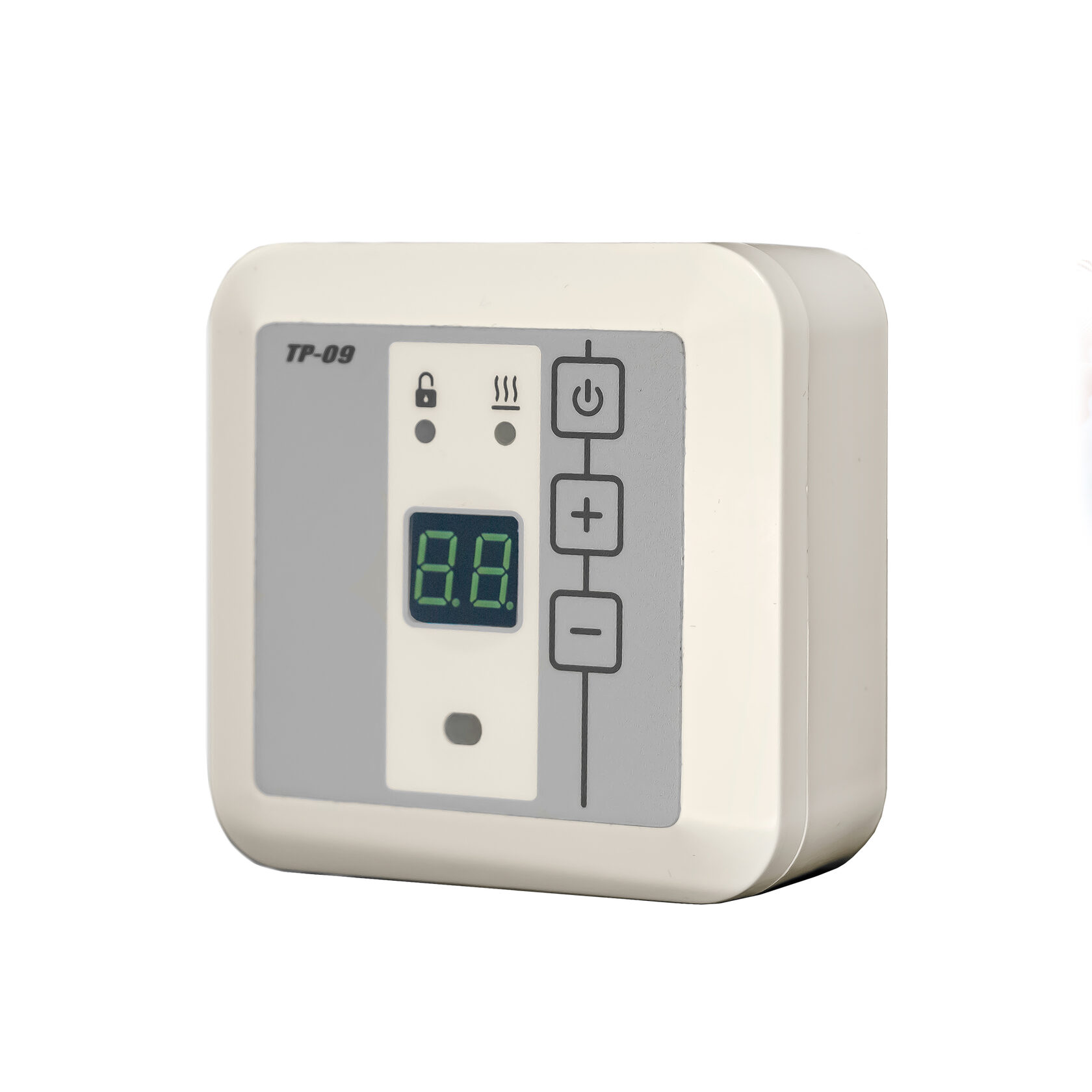

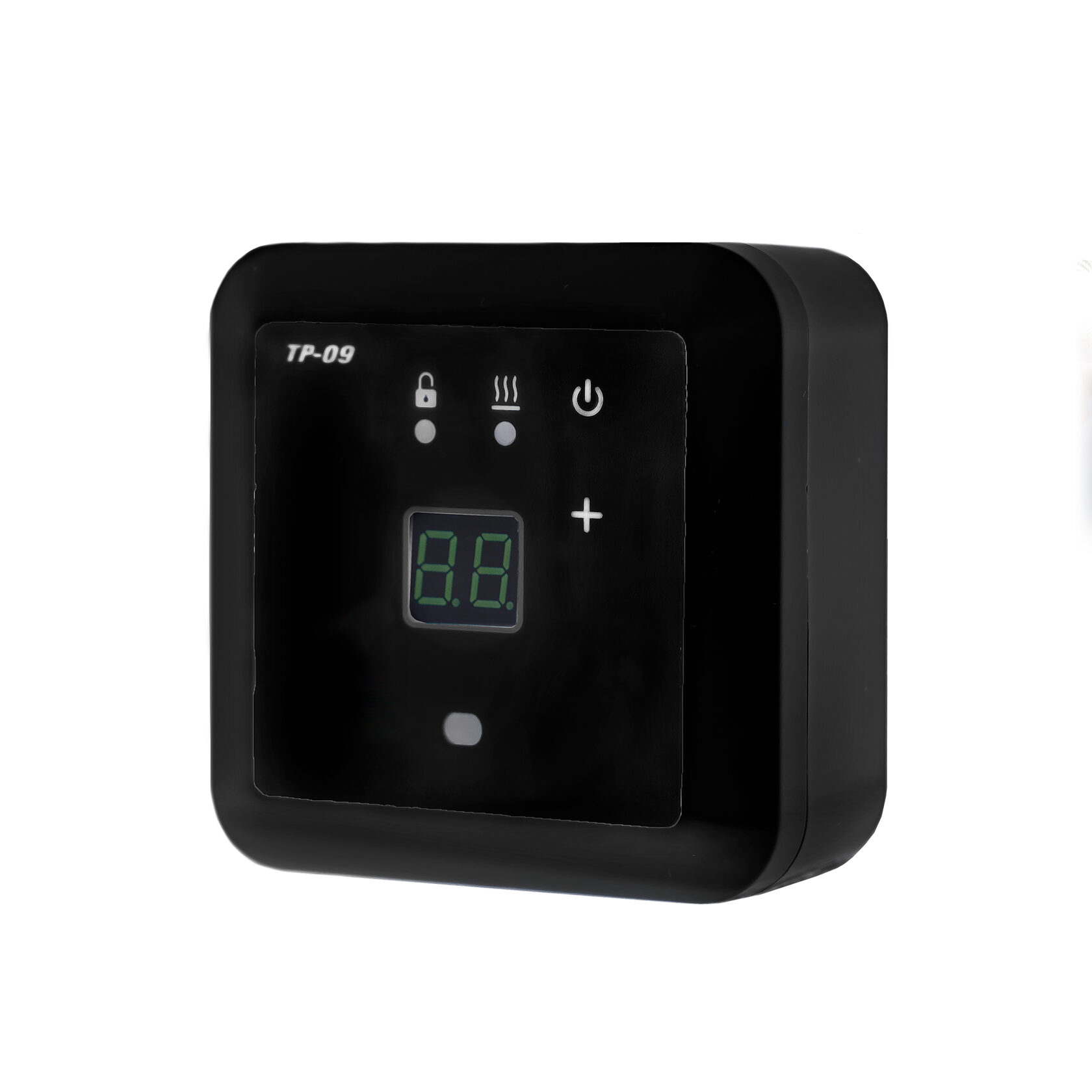

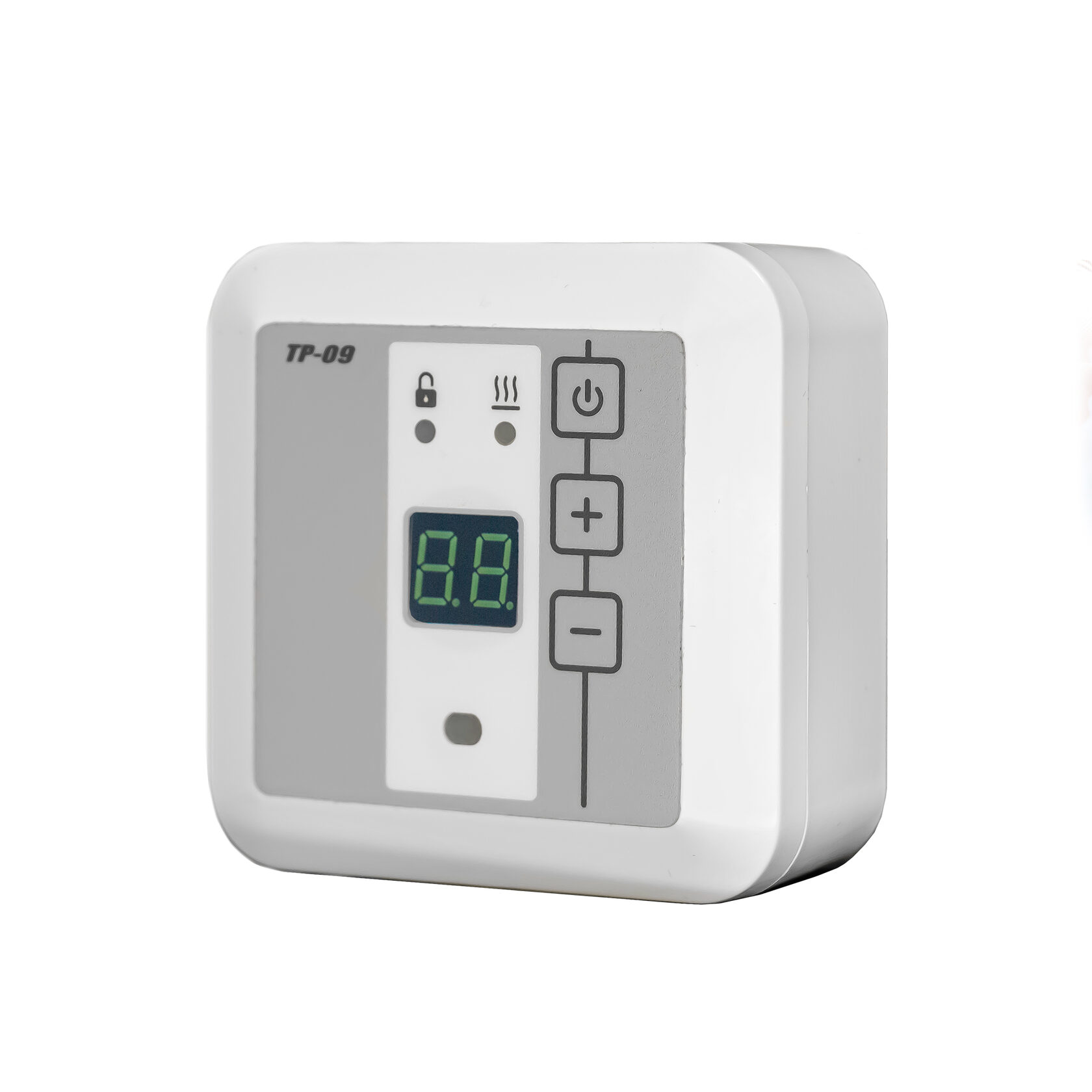

Эрголайт ТР-09М терморегулятор для теплого пола

Терморегулятор ТР-09М предназначен для локального и удаленного управления (через "личный кабинет") кабельными, электро-водяными и пленочными электрическими «теплыми» полами и настенными или потолочными обогревательными системами. Комплектуется встраиваемым или накладным корпусом.

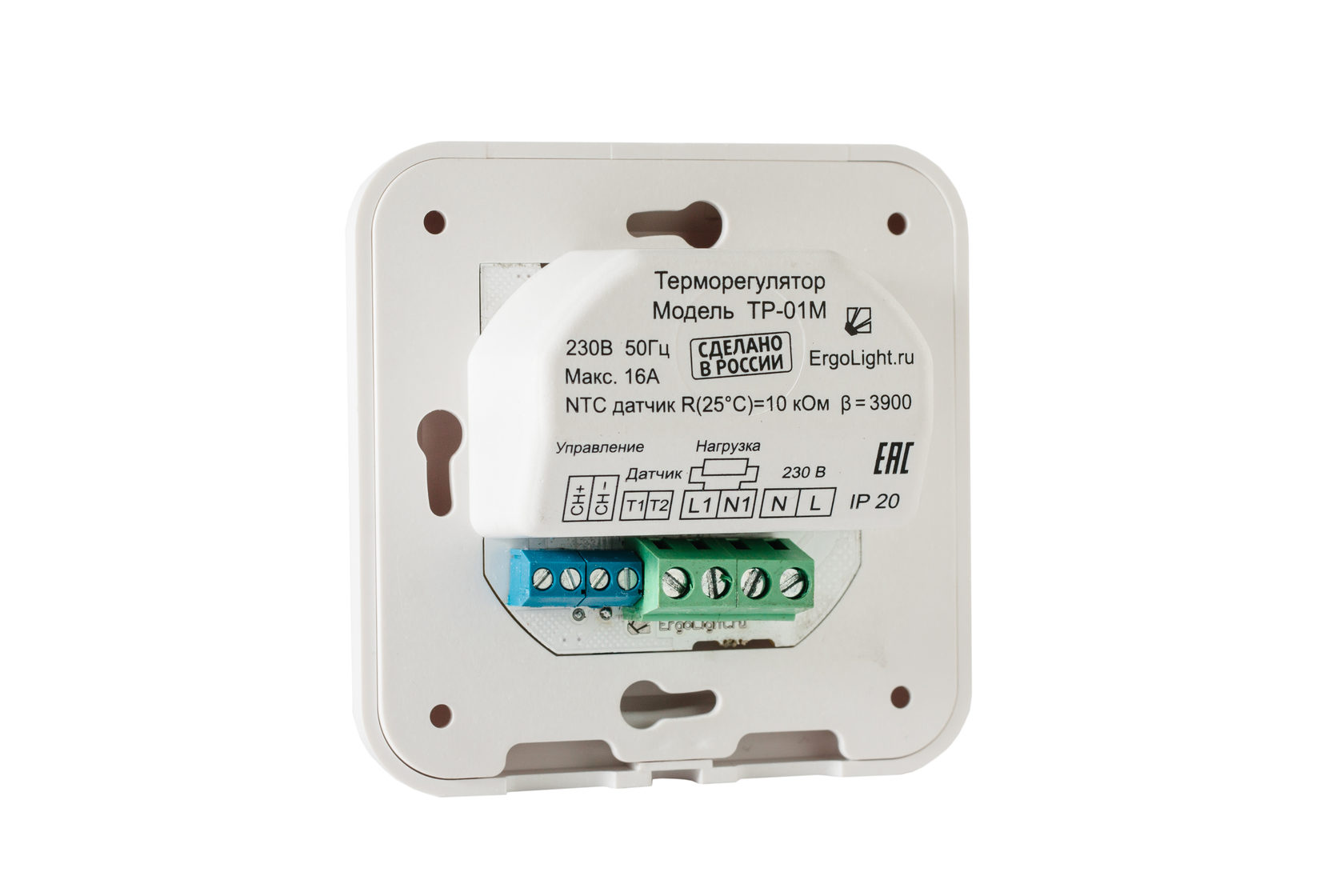

Терморегулятор с тыльной стороны снабжен двумя дополнительными клеммными колодками "СН+" и "СН-" (см. фото слева) для подключения к блоку управления для возможности удаленной настройки и управления. Для управления термостатом используются три кнопки. Блокировка/разблокировка кнопки «от детей» производится только удаленно из личного кабинета.

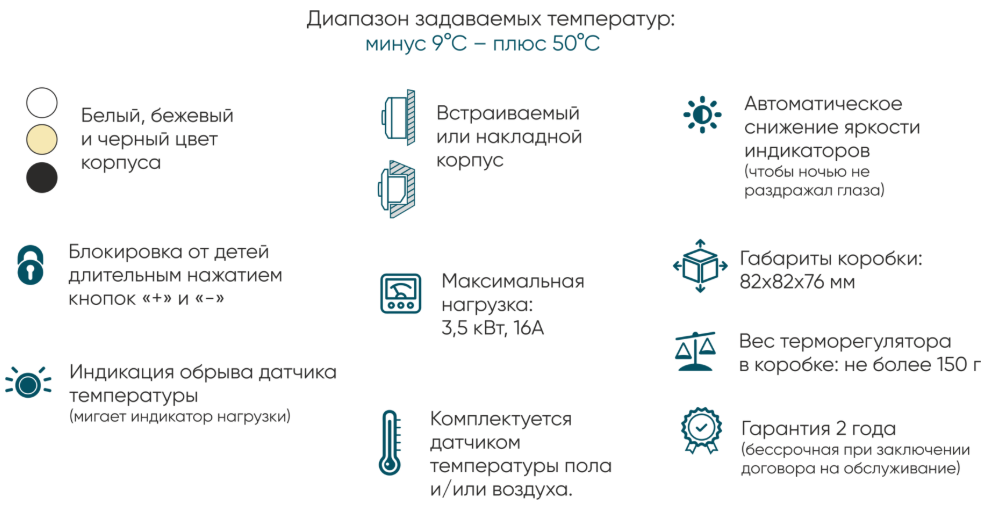

• Диапазон задаваемых температур: -9... +50°С;
• Рекомендуется для работы с электроводяными теплыми полами, где требуется работа сразу по двум датчикам: терморегулятор поддерживает температуру помещения по датчику воздуха, ограничивая температуру пола до температуры отсечки.
• Может работать с любыми видами электрических теплых полов, а также для настенных и потолочных систем обогрева;
• Встраиваемый/накладной корпус;
• Блокировка кнопки «от детей» — защита от случайного нажатия (см. паспорт в разделе "Документация");
• Гарантия—бессрочная при заключении договора на абонентское обслуживание;
• Комплектуется датчиком температуры пола и воздуха. Выбор рабочего датчика производится удаленно из "личного кабинета";
• Гистерезис регулируемый из "личного кабинета": от ± 1°С до ± 5°С;
• Сигнализация обрыва датчика температуры
• Автоматическое снижение яркости индикаторов. Яркость регулируется из "личного кабинета"
• Встроенный счетчик потребления в "личном кабинете"
• Работа по таймеру — включение производится из "личного кабинета";
• Встроенный датчик перегрева платы терморегулятора
• Диапазон напряжений питания: 190-250 В переменного тока, 50 Гц;
• Максимальная долговременная нагрузка: 3,5 кВт;
• Максимальный ток нагрузки: 16 А;
• Потребляемая мощность без нагрузки: 0,3 В·А;
• Габаритные размеры терморегулятора: не более 80 х 80 х 40 мм;
• Вес с датчиком и инструкцией в упаковке: не более 150 г;
• Габаритные размеры упаковки: не более 82 х 82 х 76 мм;

Характеристики температурного датчика AS-10 и AS-10M (пола и воздуха):

• Датчик пола AS-10 поставляется на проводе с сенсором в пластиковом наконечнике диаметром 6 мм;
• Датчик пола AS-10M поставляется на проводе с сенсором в металлическом наконечнике диаметром 9 мм с креплением под винт;
• Датчик воздуха AS-10 поставляется на проводе длиной 10 см с сенсором в клеевой термоусадочной трубке;
• Коэффициент температурной зависимости β = 3900;
• Номинальное значение температуры: R = 10 кОм при 25°С;
• Диапазон измеряемых температур: от минус 20°С до плюс 55°С;
• Тип температурного сенсора: NTC;
• Производитель температурного сенсора: Vishay;
• Тип температурного кабеля: КСП 2х0,5. Производитель: ООО "Тайга Кабель, г. Томск". Внешняя оболочка из полиэтилена;
• Диаметр кабеля: 3 мм;
• Длина кабеля: 3 м. По требованию заказчика длина может быть увеличена до 20 м;
• Максимальная длина кабеля между измерительным прибором и датчиком температуры: 20 м;
• При самостоятельном удлинении провода датчика использовать любой двухжильный экранированный кабель. с жилами диаметром не менее 0,5 мм.

Комплектация ТР-09М

1. Терморегулятор с датчиком воздуха
2. Датчик температуры пола
3. Паспорт-инструкция
4. Упаковка
