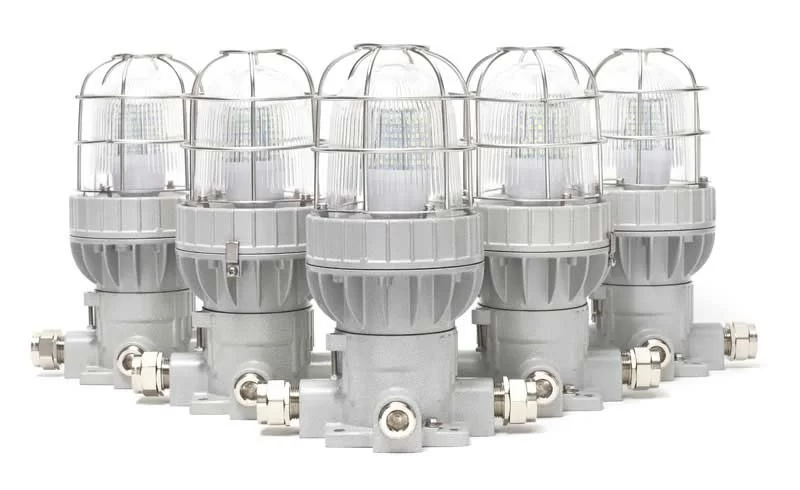

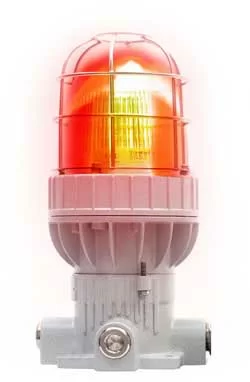

Взрывозащищенные заградительные огни на светодиодах серии СГА02 (XLF-3)
Взрывозащищенные заградительные огни (светосигнальные устройства) серии СГА02 сконструированы для установки на высотных зданиях (башнях) и предназначены для световой маркировки или светоограждения высотных и протяженных объектов, которые могут ухудшить условия безопасности движущимся объектам (самолеты, вертолеты, дельтапланы и т.п.) ночью и в сумерках, а также днем в условиях плохой видимости.
Взрывозащищенные заградительные огни (светосигнальные устройства) серии СГА02 удовлетворяют требованиям РЭГА РФ-94 и Международным нормам ИКАО, приложение 14 и требованиям Межгосударственного авиационного комитета. Светодиодные лампы могут работать как в режиме постоянного горения, так и в других режимах: мигание, круговое зажигание. 180 светодиодов обладают ярким свечением окружностью 360° в горизонтальной плоскости и 20° в вертикальной плоскости. Эти светодиоды гарантируют малое потребление энергии и длительный срок службы (около 50тыс. часов), что сокращает затраты на эксплуатацию.
Данные светильники устанавливаются внутри помещений, на улице в потенциально опасных зонах в присутствии взрывоопасных и воспламеняемых газов и пыли.
По специальному заказу изготавливаются взрывозащищенные модульные светосигнальные устройства различной конфигурации и мощности. В корпусе модуля по требованию могут быть установлены система управления, аварийный источник питания, сумеречное реле и другие необходимые электронные компоненты.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex db IIC T6 Gb Ex tb IIIC T80°C DbКатегория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок
ТУ 3400-006-72453807-07 ТУ 27.90.20-038-72453807-2017
0,3 (для ~220 В); 0,6 (для ~220 В с опцией /Д)
Согласно АП-170 п. 6.1.19 СГА02 соответствуют огням малой интенсивности Тип А
СГА02.../Т
СГА02.../П

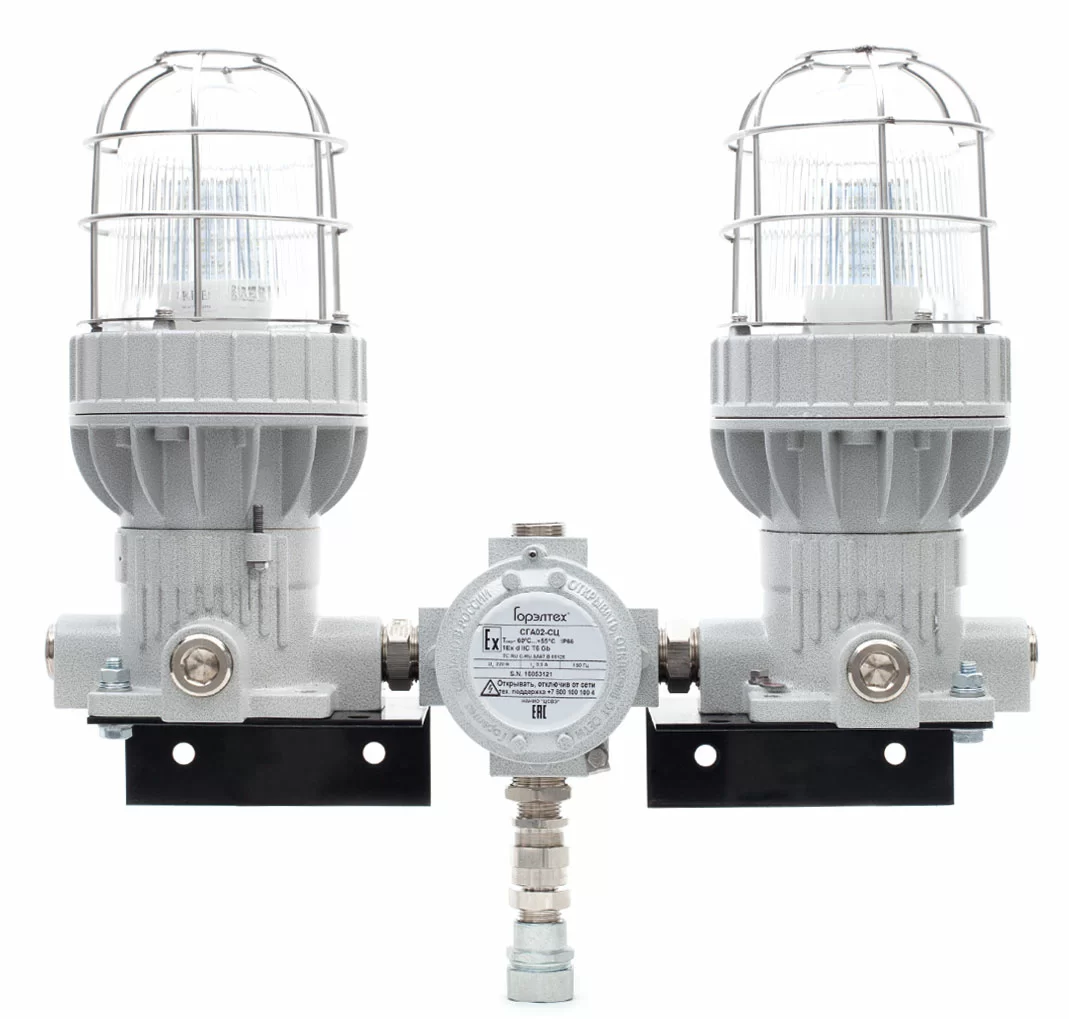

СГА02.../Д | Модель | Тип лампы | Напряжение, В | Потреб. ток, А | Масса, кг |
| СГА02-СЦ(...)12AC/DC/Т | светодиодная 14 Вт* | ~/⎓12...85 | 0,5 | 2,33 |
| СГА02-СЦ(...)220AC/DC/Т | светодиодная 14 Вт* | ~/⎓85...230 | 0,3 | 2,33 |
| СГА02-СЦ(...)12AC/DC/П | светодиодная 14 Вт* | ~/⎓12...85 | 0,5 | 2,73 |
| СГА02-СЦ(...)220AC/DC/П | светодиодная 14 Вт* | ~/⎓85...230 | 0,3 | 2,73 |
| СГА02-СЦ(...)12AC/DC/Д | светодиодная 14 Вт* | ~/⎓12...85 | 1 | 6,16 |
| СГА02-СЦ(...)220AC/DC/Д | светодиодная 14 Вт* | ~/⎓85...230 | 0,6 | 6,16 |
* Мощность светодиодных ламп зависит от напряжения питания и цвета свечения.
ФОРМИРОВАНИЕ ЗАКАЗА| СГА02 | - | Х | ( | Х | ) | Х | / | Х | - | Х | - | Х | / | Х | – ТУ 27.90.20-038-72453807-2017 |
| Название устройства | |||||||||||||||
| Тип лампы: СЦ | |||||||||||||||
| Цвет лампы: Красный - К; Желтый - Ж; Зеленый - З; Синий - С | |||||||||||||||
| Напряжение питания: ~/⎓12...85В - 12АС/DC; ~/⎓85...230 - 220AC/DC | |||||||||||||||
| Тип крепления: Потолочное - П; На трубу - Т; Двойной светильник - Д | |||||||||||||||
| Тип свечения: постоянное - П; мигание - М | |||||||||||||||
| Типоразмер кабельного ввода | |||||||||||||||
| Опции, аксессуары и исполнения |
Пример: СГА02-СЦ(К)220AC/DC/П-П-КНВ2MНK/P– ТУ 27.90.20-038-72453807-2017
ПОДКЛЮЧЕНИЕ ПРОИЗВОДИТСЯ ЧЕРЕЗ КАБЕЛЬНЫЙ ВВОД
Рекомендуемые кабельные вводы:
КНВ2MНK/P - ввод для небронированного кабеля, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь
КНВМ2M-25НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 25 мм, никелированная латунь
КНВТВ2MGНK/Р - ввод для небронированного кабеля в шлангах, трубопроводах, металлорукавах; внутренняя резьба для внешнего присоединения трубная цилиндрическая ГОСТ 6357-81 3/4" G, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь КНВМ2M-20НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 20 мм, никелированная латунь Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
