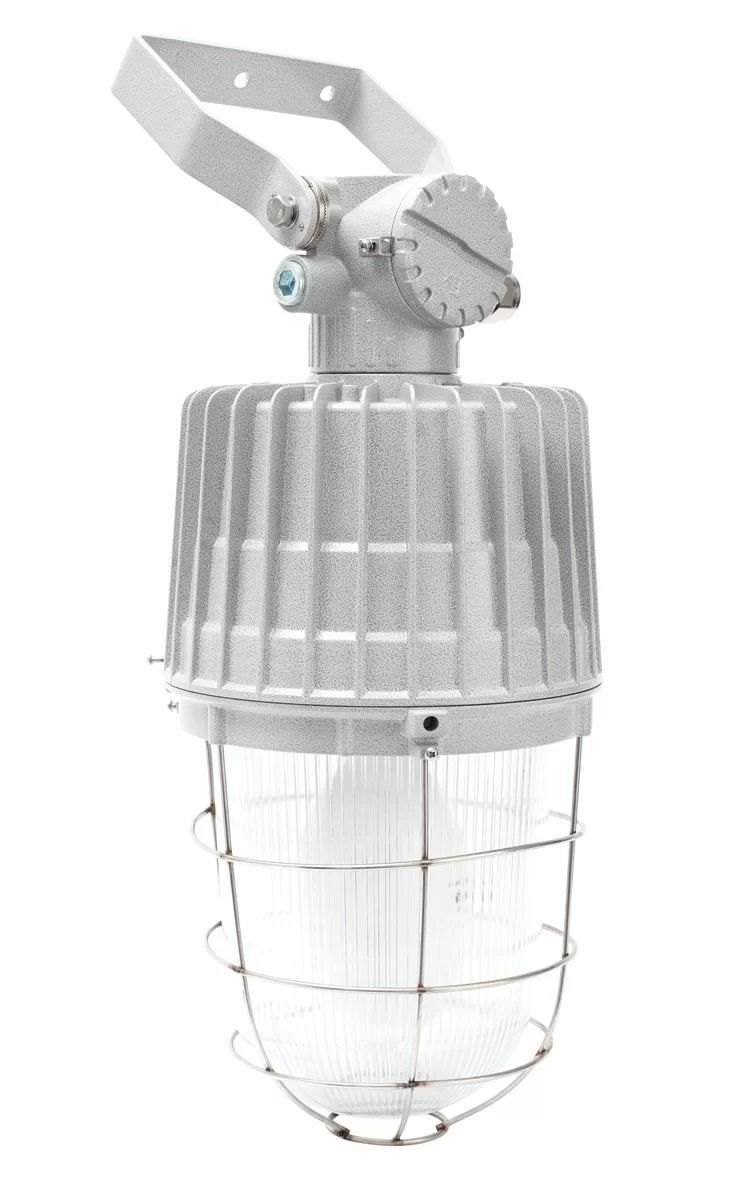

Взрывозащищенные светильники серии СГЖ04 (ГСП) с цоколем Е40 под газоразрядные лампы (для ртутных, металлогалогенных и натриевых ламп)
Взрывозащищенные светильники серии СГЖ04 предназначены для освещения помещений промышленных предприятий, открытых промышленных площадок, и других мест, где возможно присутствие взрывоопасных сред. Взрывозащищенные светильники серии СГЖ04 состоят из алюминиевого корпуса со встроенным патроном и термостойкого ударопрочного колпака, крепящегося к корпусу с помощью резьбы и защитной решетки.

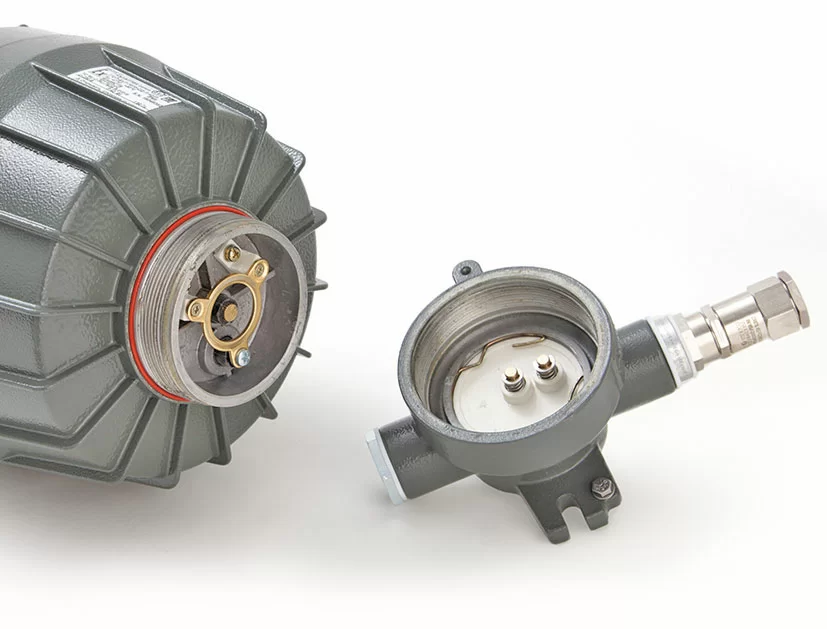

Клеммная коробка взрывозащищенных светильников СГЖ04 выполнена по технологии подпружиненных скользящих контактов. Данная технология позволяет избежать эффекта перекручивания токоведущих проводников при сборке светильника, существенно упрощается процесс монтажа и обслуживания светильника. Сначала по месту установки светильника монтируется клеммная коробка с заводом через кабельный ввод питающих проводов, а затем монтируется остальная часть светильника в сборе, при помощи резьбового соединения с подпружиненными скользящими контактами. Ремонт и обслуживание светильника не надо проводить на весу.
Область применения — взрывоопасные зоны помещений и наружных установок, опасных по газу, согласно маркировке взрывозащиты ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex db IIC T3 Gb 1Ex db IIC T6 Gb Ex tb IIIC T110℃ DbКатегория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок.
ТУ 27.40.39-027-72453807-2017
| Модель | Тип лампы | Мощность лампы, Вт | Патрон лампы | Габаритные размеры, мм | Масса, кг | |
| А | В | |||||
| СГЖ04-250Р/T | ДРЛ | 250 | Е40 | 670 | 285 | 18,1 |
| СГЖ04-400Р/T | ДРЛ | 400 | Е40 | |||
| СГЖ04-250М/T | МГЛ (ДРИ) | 250 | Е40 | |||
| СГЖ04-400М/T | МГЛ (ДРИ) | 400 | Е40 | |||
| СГЖ04-250НТ/T | ДНаТ* | 250 | Е40 | |||
| СГЖ04-400НТ/T | ДНаТ* | 400 | Е40 | |||
| Модель | Тип лампы | Мощность лампы, Вт | Патрон лампы | Габаритные размеры, мм | Масса, кг | |
| А | В | |||||
| СГЖ04-250Р/T | ДРЛ | 250 | Е40 | 552 | 285 | 15,8 |
| СГЖ04-400Р/T | ДРЛ | 400 | Е40 | |||
| СГЖ04-250М/T | МГЛ (ДРИ) | 250 | Е40 | |||
| СГЖ04-400М/T | МГЛ (ДРИ) | 400 | Е40 | |||
| СГЖ04-250НТ/T | ДНаТ* | 250 | Е40 | |||
| СГЖ04-400НТ/T | ДНаТ* | 400 | Е40 | |||
| Модель | Тип лампы | Мощность лампы, Вт | Патрон лампы | Габаритные размеры, мм | Масса, кг | |
| А | В | |||||
| СГЖ04-250Р/Р | ДРЛ | 250 | Е40 | 598 | 285 | 16,2 |
| СГЖ04-400Р/Р | ДРЛ | 400 | Е40 | |||
| СГЖ04-250М/Р | МГЛ (ДРИ) | 250 | Е40 | |||
| СГЖ04-400М/Р | МГЛ (ДРИ) | 400 | Е40 | |||
| СГЖ04-250НТ/Р | ДНаТ* | 250 | Е40 | |||
| СГЖ04-400НТ/Р | ДНаТ* | 400 | Е40 | |||
| Модель | Тип лампы | Мощность лампы, Вт | Патрон лампы | Габаритные размеры, мм | Масса, кг | |
| А | В | |||||
| СГЖ04-250Р/П | ДРЛ | 250 | Е40 | 542 | 285 | 16 |
| СГЖ04-400Р/П | ДРЛ | 400 | Е40 | |||
| СГЖ04-250М/П | МГЛ (ДРИ) | 250 | Е40 | |||
| СГЖ04-400М/П | МГЛ (ДРИ) | 400 | Е40 | |||
| СГЖ04-250НТ/П | ДНаТ* | 250 | Е40 | |||
| СГЖ04-400НТ/П | ДНаТ* | 400 | Е40 | |||
| Модель | Тип лампы | Мощность лампы, Вт | Патрон лампы | Габаритные размеры, мм | Масса, кг | |
| А | В | |||||
| СГЖ04-250Р/У | ДРЛ | 250 | Е40 | 734 | 285 | 17,3 |
| СГЖ04-400Р/У | ДРЛ | 400 | Е40 | |||
| СГЖ04-250М/У | МГЛ (ДРИ) | 250 | Е40 | |||
| СГЖ04-400М/У | МГЛ (ДРИ) | 400 | Е40 | |||
| СГЖ04-250НТ/У | ДНаТ* | 250 | Е40 | |||
| СГЖ04-400НТ/У | ДНаТ* | 400 | Е40 | |||
ДРЛ: Ртутная лампа
ДНаТ*: Натриевая лампа (наличие ИЗУ уточняется при поставке)
МГЛ (ДРИ): Металлогалогенная лампа
Габариты внутреннего пространства плафона светильника СГЖ04
Опция "Сейсмостойкое исполнение /МШК-64" доступна для изделий с потолочным креплением /P.
ФОРМИРОВАНИЕ ЗАКАЗА| СГЖ04 | - | Х | Х | - | X | / | X | - | X | / | Х | – ТУ 27.40.39-027-72453807-2017 |
| Тип устройства | ||||||||||||
| Мощность лампы, Вт: 250; 400 | ||||||||||||
| Тип лампы: Ртутная лампа - Р; Натриевая лампа - НТ; Металлогалогенная лампа - М | ||||||||||||
| Напряжение питания: 220AC | ||||||||||||

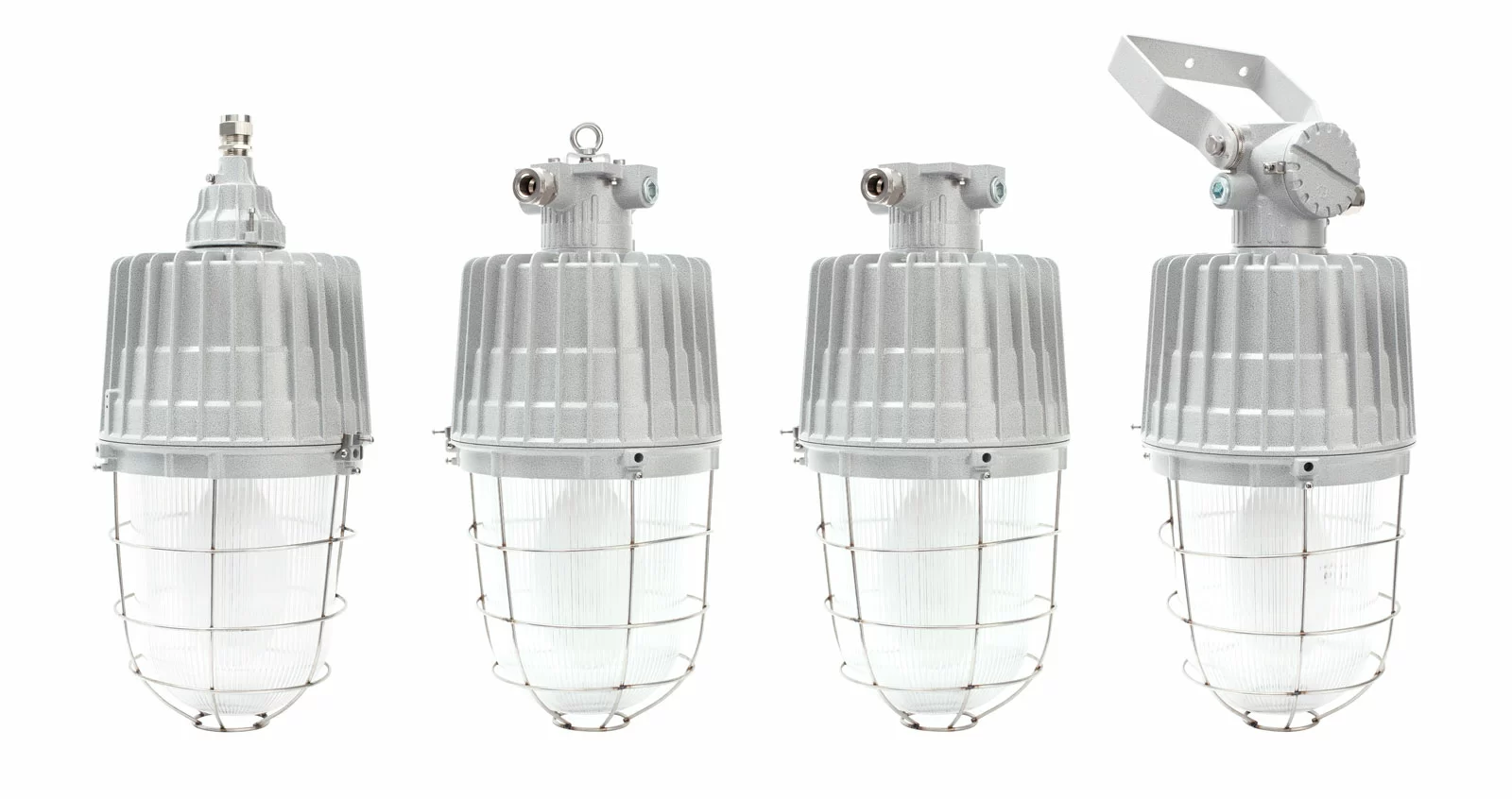

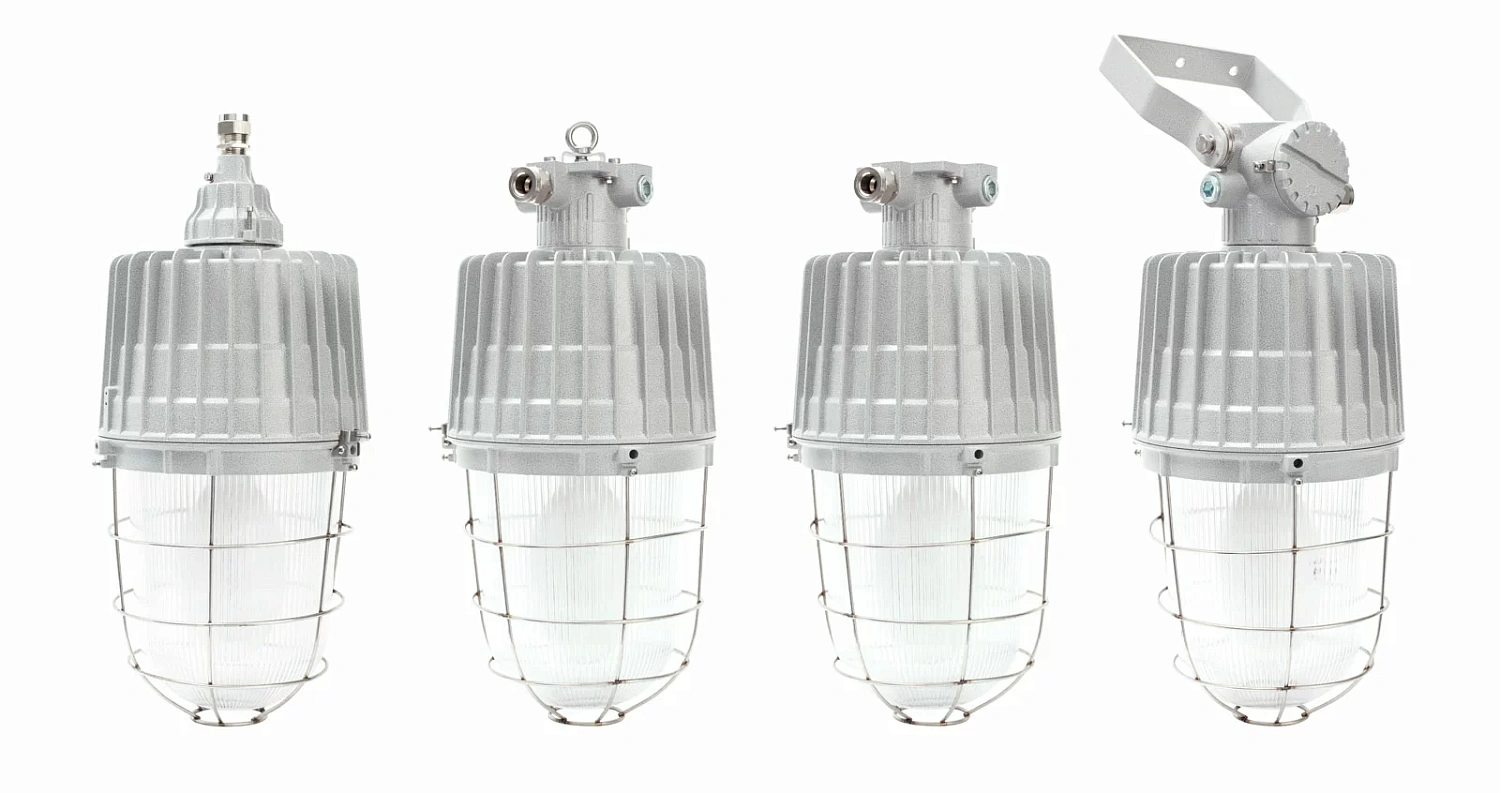

| Тип крепления: Крепление на трубу с коробкой - ТК; Крепление на трубу - Т; Подвесное крепление - Р; Потолочное крепление - П; Универсальное поворотное крепление - У | ||||||||||||
| Количество и типоразмер кабельных вводов | ||||||||||||
| Опции, аксессуары и исполнения |
ПРИМЕР ЗАКАЗА: СГЖ04-400НТ-220AC/У-КНВ2MНK/Р-ТУ 27.40.39-027-72453807-2017.
Опросный лист по взрывозащищенным светильникам и прожекторам
Архив IES файлов осветительных устройств ГОРЭЛТЕХ ПОДКЛЮЧЕНИЕ ПРОИЗВОДИТСЯ ЧЕРЕЗ КАБЕЛЬНЫЙ ВВОД
Рекомендуемые кабельные вводы:
КНВ2MНK/P - ввод для небронированного кабеля, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь
КНВМ2M-25НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 25 мм, никелированная латунь
КНВТВ2MGНK/Р - ввод для небронированного кабеля в шлангах, трубопроводах, металлорукавах; внутренняя резьба для внешнего присоединения трубная цилиндрическая ГОСТ 6357-81 3/4" G, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь КНВМ2M-20НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 20 мм, никелированная латунь ФОТОМЕТРИЧЕСКИЕ КРИВЫЕ
КД/1000 ЛМ
