Взрывозащищенные светильники под газоразрядные лампы СГЖ02 (EW, EW-4070N1/U, EW-4070N2/U)с цоколем Е27 (для ртутных, металлогалогенных и натриевых ламп)
Арт. Взрывозащищенные светильники под газоразрядные лампы СГЖ02 (EW, EW-4070N1/U, EW-4070N2/U)с цоколем Е27 (для ртутных, металлогалогенных и натриевых ламп)
Рассчитать доставку
Гарантия 5 лет
Характеристики
Производитель
:
Завод ГОРЭЛТЕХ
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ГОСТ 31610.0-2014 , ГОСТ IEC 60079-1-2013 , ГОСТ 14254-2015 , ТР ТС 004/2011 , ТР ТС 012/2011 , ТР ТС 020/2011 , ГОСТ IEC 60079-31-2013
Сертификаты:
Маркировка взрывозащиты: 1Ex db IIC T4...T3 Gb
Ex tb IIIC T120°...T160°С Db ТУ 3400-006-72453807-07 ТУ 27.40.39-027-72453807-2017
Технические данные:
Габариты, опции, аксессуары:
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Примечание
ДРЛ: Ртутная лампа
ДНаТ*: Натриевая лампа (наличие ИЗУ уточняется при поставке)
МГЛ (ДРИ): Металлогалогенная лампа
Опросный лист по взрывозащищенным светильникам и прожекторам Архив IES файлов осветительных устройств ГОРЭЛТЕХ КНВ2MНK/P - ввод для небронированного кабеля, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь КНВМ2M-25НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 25 мм, никелированная латунь КНВТВ2MGНK/Р - ввод для небронированного кабеля в шлангах, трубопроводах, металлорукавах; внутренняя резьба для внешнего присоединения трубная цилиндрическая ГОСТ 6357-81 3/4" G, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь КНВМ2M-20НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 20 мм, никелированная латунь Интерактивный подбор взрывозащищенного кабельного ввода...>>
Дополнительная информация:
Взрывозащищенные светильники серии СГЖ02 для ртутных, металлогалогенных и натриевых ламп предназначены для освещения помещений промышленных предприятий, открытых промышленных площадок, и других мест, где возможно присутствие взрывоопасных сред.
Взрывозащищенные светильники серии СГЖ02 состоят из алюминиевого корпуса со встроенным ПРА, патрона и термостойкого ударопрочного колпака, крепящегося к корпусу с помощью резьбы.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex db IIC T4...T3 Gb Ex tb IIIC T120°...T160°С DbМаркировка рудничного оборудования:
РН1/РН2
Защита:
Установка:
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок;
Сертификаты соответствия и разрешения:
ТУ 3400-006-72453807-07 ТУ 27.40.39-027-72453807-2017
Температура окружающей среды, °С:
-60…+60
Номинальное напряжение, В:
~220
Патрон:
E27
Электрическая схема:
Прямое подключение к патрону или к клеммам L, N, PЕ кабелем сечением 4 мм2
Покрытие:
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Материал корпуса:
Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный. Колпак - термостойкое ударопрочное стекло.
Коэффициент мощности:
0.98
Класс защиты от поражения электрическим током:
I
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)
3D модели:

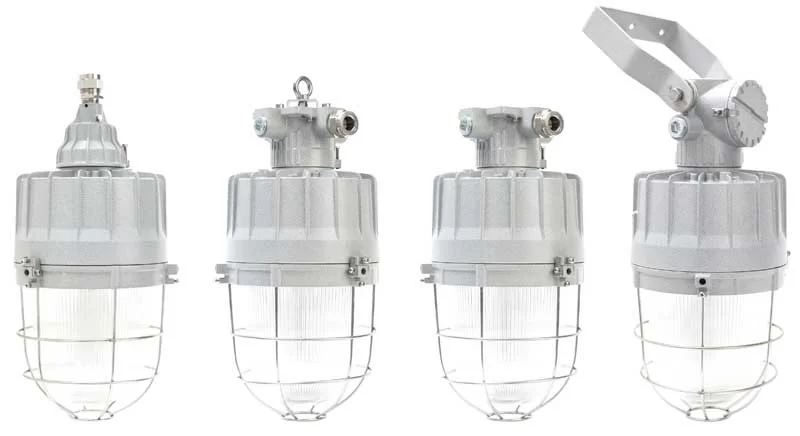

Крепление на трубу с коробкой /ТК
Крепление на трубу /Т
Подвесное крепление /Р
Потолочное крепление /П

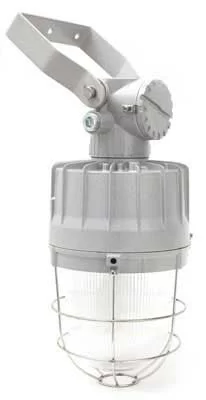

Универсальное поворотное крепление /У
| Модель | Мощность лампы, Вт | Тип лампы | Патрон | Температурный класс (максимальная температура поверхности) | Размер, мм | Масса, кг | |
| А | В | ||||||
| СГЖ02-80Р/Т | 80 | ДРЛ | E27 | Т4 (Т130°) | 558 | 221 | 9,30 |
| СГЖ02-125Р/Т | 125 | ДРЛ | E27 | Т3 (Т150°) / Т4 (Т130°) | |||
| СГЖ02-70НТ/Т | 70 | ДНаТ* | E27 | Т4 (Т130°) | |||
| СГЖ02-100НТ/Т | 100 | ДНаТ* | E27 | Т4 (Т130°) | |||
| СГЖ02-70М/Т | 70 | МГЛ (ДРИ) | E27 | Т4 (Т130°) | |||
| СГЖ02-100М/Т | 100 | МГЛ (ДРИ) | E27 | Т4 (Т130°) | |||
| СГЖ02-150М/Т | 150 | МГЛ (ДРИ) | E27 | Т3 (Т160°) | |||
| Модель | Мощность лампы, Вт | Тип лампы | Патрон | Температурный класс (максимальная температура поверхности) | Размер, мм | Масса, кг | |
| А | В | ||||||
| СГЖ02-80Р/Т | 80 | ДРЛ | E27 | Т4 (Т130°) | 451 | 221 | 8,55 |
| СГЖ02-125Р/Т | 125 | ДРЛ | E27 | Т3 (Т150°) / Т4 (Т130°) | |||
| СГЖ02-70НТ/Т | 70 | ДНаТ* | E27 | Т4 (Т130°) | |||
| СГЖ02-100НТ/Т | 100 | ДНаТ* | E27 | Т4 (Т130°) | |||
| СГЖ02-70М/Т | 70 | МГЛ (ДРИ) | E27 | Т4 (Т130°) | |||
| СГЖ02-100М/Т | 100 | МГЛ (ДРИ) | E27 | Т4 (Т130°) | |||
| СГЖ02-150М/Т | 150 | МГЛ (ДРИ) | E27 | Т3 (Т160°) | |||
| Модель | Мощность лампы, Вт | Тип лампы | Патрон | Температурный класс (максимальная температура поверхности) | Размер, мм | Масса, кг | |
| А | В | ||||||
| СГЖ02-80Р/Р | 80 | ДРЛ | E27 | Т4 (Т130°) | 497 | 221 | 8,90 |
| СГЖ02-125Р/Р | 125 | ДРЛ | E27 | Т3 (Т150°) / Т4 (Т130°) | |||
| СГЖ02-70НТ/Р | 70 | ДНаТ* | E27 | Т4 (Т130°) | |||
| СГЖ02-100НТ/Р | 100 | ДНаТ* | E27 | Т4 (Т130°) | |||
| СГЖ02-70М/Р | 70 | МГЛ (ДРИ) | E27 | Т4 (Т130°) | |||
| СГЖ02-100М/Р | 100 | МГЛ (ДРИ) | E27 | Т4 (Т130°) | |||
| СГЖ02-150М/Р | 150 | МГЛ (ДРИ) | E27 | Т3 (Т160°) | |||
| Модель | Мощность лампы, Вт | Тип лампы | Патрон | Температурный класс (максимальная температура поверхности) | Размер, мм | Масса, кг | |
| А | В | ||||||
| СГЖ02-80Р/П | 80 | ДРЛ | E27 | Т4 (Т130°) | 441 | 221 | 8,75 |
| СГЖ02-125Р/П | 125 | ДРЛ | E27 | Т3 (Т150°) / Т4 (Т130°) | |||
| СГЖ02-70НТ/П | 70 | ДНаТ* | E27 | Т4 (Т130°) | |||
| СГЖ02-100НТ/П | 100 | ДНаТ* | E27 | Т4 (Т130°) | |||
| СГЖ02-70М/П | 70 | МГЛ (ДРИ) | E27 | Т4 (Т130°) | |||
| СГЖ02-100М/П | 100 | МГЛ (ДРИ) | E27 | Т4 (Т130°) | |||
| СГЖ02-150М/П | 150 | МГЛ (ДРИ) | E27 | Т3 (Т160°) | |||
| Модель | Мощность лампы, Вт | Тип лампы | Патрон | Температурный класс (максимальная температура поверхности) | Размер, мм | Масса, кг | |
| А | В | ||||||
| СГЖ02-80Р/У | 80 | ДРЛ | E27 | Т4 (Т130°) | 620 | 221 | 10,05 |
| СГЖ02-125Р/У | 125 | ДРЛ | E27 | Т3 (Т150°) / Т4 (Т130°) | |||
| СГЖ02-70НТ/У | 70 | ДНаТ* | E27 | Т4 (Т130°) | |||
| СГЖ02-100НТ/У | 100 | ДНаТ* | E27 | Т4 (Т130°) | |||
| СГЖ02-70М/У | 70 | МГЛ (ДРИ) | E27 | Т4 (Т130°) | |||
| СГЖ02-100М/У | 100 | МГЛ (ДРИ) | E27 | Т4 (Т130°) | |||
| СГЖ02-150М/У | 150 | МГЛ (ДРИ) | E27 | Т3 (Т160°) | |||
ДРЛ: Ртутная лампа
ДНаТ*: Натриевая лампа (наличие ИЗУ уточняется при поставке)
МГЛ (ДРИ): Металлогалогенная лампа
Габариты внутреннего пространства плафона светильника СГЖ02
Опция "Сейсмостойкое исполнение /МШК-64" доступна для изделий с потолочным креплением /P.
ФОРМИРОВАНИЕ ЗАКАЗА| СГЖ02 | - | Х | Х | / | X | - | X | / | Х | – ТУ 27.40.39-027-72453807-2017 |
| Тип устройства | ||||||||||
| Мощность лампы, Вт | ||||||||||
| Тип лампы: Ртутная лампа - Р; Натриевая лампа - НТ; Металлогалогенная лампа - М | ||||||||||
| Напряжение питания: 220AC | ||||||||||
| Тип крепления: Крепление на трубу с коробкой - ТК; Крепление на трубу - Т; Подвесное крепление - Р; Потолочное крепление - П; Универсальное поворотное крепление - У | ||||||||||
| Количество и типоразмер кабельных вводов | ||||||||||
| Опции, аксессуары и исполнения |
ПРИМЕР ЗАКАЗА: СГЖ02-150М-220AC/У-КНВ2MНK/Р-ТУ 27.40.39-027-72453807-2017.
Опросный лист по взрывозащищенным светильникам и прожекторам
Архив IES файлов осветительных устройств ГОРЭЛТЕХ ПОДКЛЮЧЕНИЕ ПРОИЗВОДИТСЯ ЧЕРЕЗ КАБЕЛЬНЫЙ ВВОД
Рекомендуемые кабельные вводы:
КНВ2MНK/P - ввод для небронированного кабеля, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь
КНВМ2M-25НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 25 мм, никелированная латунь
КНВТВ2MGНK/Р - ввод для небронированного кабеля в шлангах, трубопроводах, металлорукавах; внутренняя резьба для внешнего присоединения трубная цилиндрическая ГОСТ 6357-81 3/4" G, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь КНВМ2M-20НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 20 мм, никелированная латунь ФОТОМЕТРИЧЕСКИЕ КРИВЫЕ
КД/1000 ЛМ
СГЖ02-80НТ / СГЖ02-80Р / СГЖ02-70М
(без решетки)
(без решетки)
СГЖ02-80НТ / СГЖ02-80Р / СГЖ02-70М
(с решеткой)
(с решеткой)
СГЖ02-100НТ / СГЖ02-125Р / СГЖ02-100М / СГЖ02-150М
(без решетки)
(без решетки)
СГЖ02-100НТ / СГЖ02-125Р / СГЖ02-100М / СГЖ02-150М
(с решеткой)
(с решеткой)
