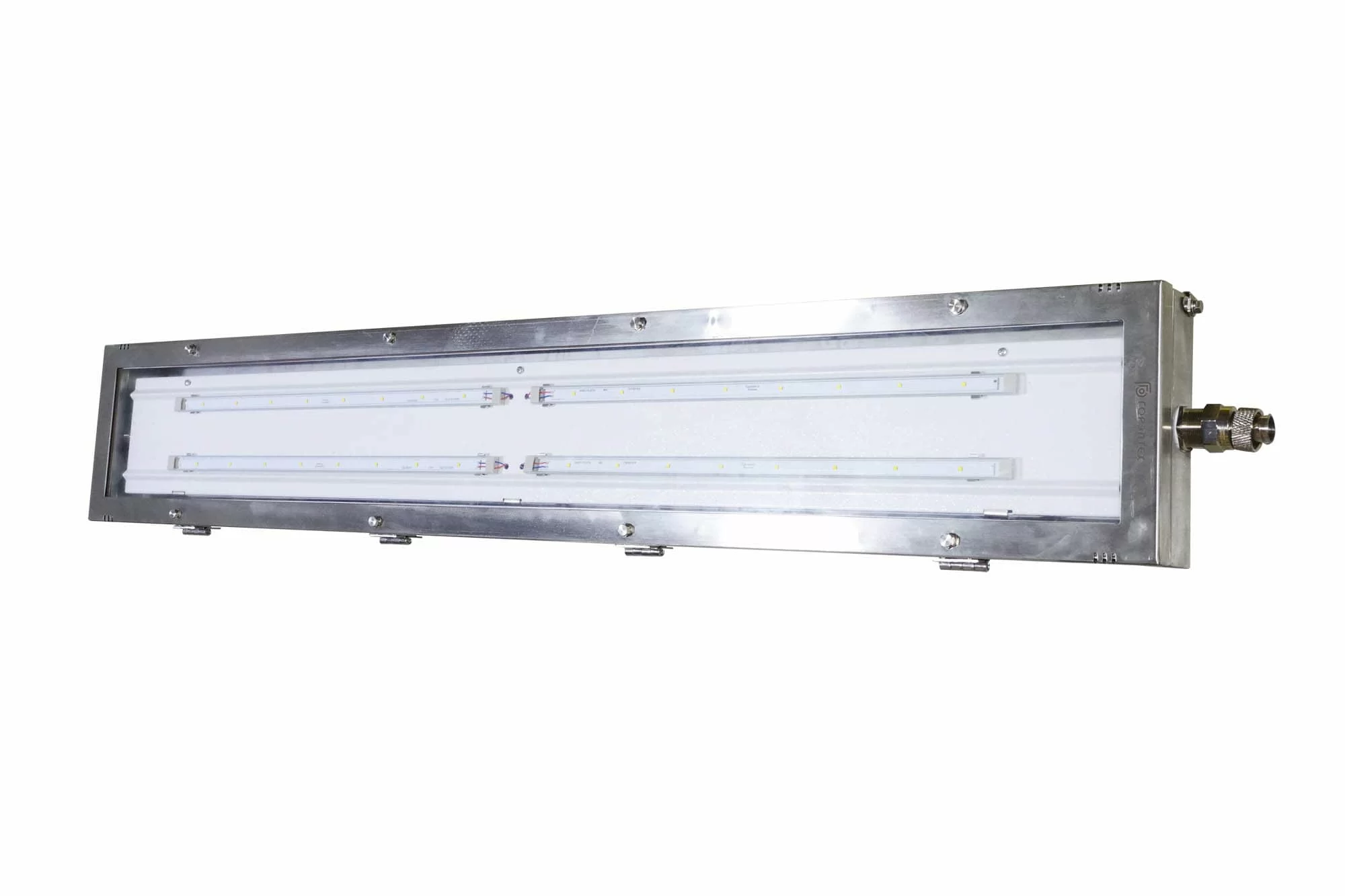

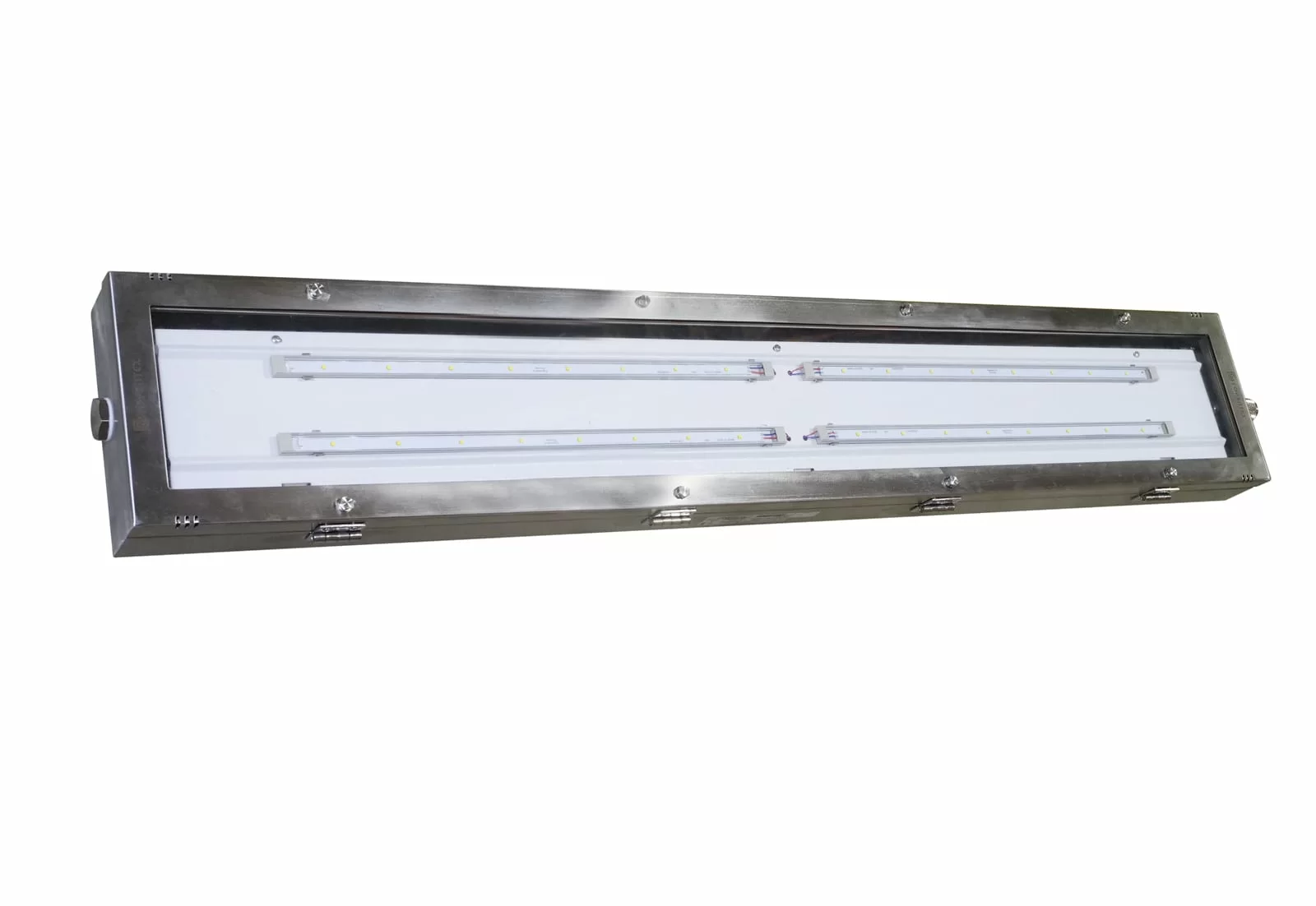

Взрывозащищенные линейные светодиодные светильники серии СГЛ01...С/Н из нержавеющей стали
Арт. Взрывозащищенные линейные светодиодные светильники серии СГЛ01...С/Н из нержавеющей стали
Рассчитать доставку
Гарантия 5 лет
Характеристики
Производитель
:
Завод ГОРЭЛТЕХ
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ГОСТ 31610.0-2014 , ГОСТ IEC 60079-1-2013 , ГОСТ Р МЭК 60079-7-2012 , ГОСТ Р МЭК 60079-18-2012 , ГОСТ 31610.15-2014/IEC 60079-15:2010 , ГОСТ IEC 60079-31-2013 , ТР ТС 004/2011 , ТР ТС 012/2011 , ТР ТС 020/2011
Сертификаты:
Маркировка взрывозащиты: 1Ex eb mb op is IIС T6...T4 Gb
2Ex ec op is IIC T4 Gc (для /ТЕРМО) (for /TERMO)
Ex tb op is IIIC T61°…T101°C Db РП Ex eb mb op is I Mc
РН1/РН2 ТУ 27.40.39-027-72453807-2017 ТУ 27.40.39-030-72453807-2017
Технические данные:
Габариты, опции, аксессуары:
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
ФОРМИРОВАНИЕ ЗАКАЗА
Опросный лист по взрывозащищенным светильникам и прожекторам Архив IES файлов осветительных устройств ГОРЭЛТЕХ
Взрывозащищенные светодиодные светильники серии СГЛ01...С/Н из нержавеющей стали предназначены для освещения помещений промышленных предприятий, открытых промышленных площадок, и других мест, где возможно присутствие взрывоопасных сред.
Корпус светильника изготовлен из нержавеющей стали, крышка-плафон изготовлена из термостойкого ударопрочного стекла. Корпус светильника имеет два отверстия для установки взрывозащищенных кабельных вводов. Конструктивные особенности взрывозащищенных светодиодных светильников СГЛ01...С/Н и материалы, применяемые для их изготовления, позволяют непрерывно защищать светодиоды от воздействия агрессивных вредных веществ на объектах заказчика во время всего длительного срока эксплуатации.
ПРЕИМУЩЕСТВА
- Корпус из нержавеющей стали устойчив к воздействию агрессивных сред
- Время работы светильника в аварийном режиме до 90 минут
- Крышка плафона изготовлена из термостойкого ударопрочного стекла
- Светильники могут применяться при температуре окружающей среды от - 40°С
- Корпус из нержавеющей стали устойчив к воздействию агрессивных сред
- Время работы светильника в аварийном режиме до 90 минут
- Крышка плафона изготовлена из термостойкого ударопрочного стекла
- Светильники могут применяться при температуре окружающей среды от - 40°С
Взрывозащищенные светодиодные светильники СГЛ01-2480С/Н и СГЛ01-4960С/Н в исполнении ИБП комплектуются встроенным в корпус светильника источником бесперебойного питания. Время работы в аварийном режиме составляет 1 – 1,5 часа, при этом светят все светодиодные матрицы, что и в нормальном режиме.
Область применения — взрывоопасные зоны помещений и наружных установок, опасных по газу, согласно маркировке взрывозащиты ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex eb mb op is IIС T6...T4 Gb 2Ex ec op is IIC T4 Gc Ex tb op is IIIC T61°…T101°C DbМаркировка рудничного оборудования:
РП Ex eb mb op is I McРН1/РН2
Защита:
Установка:
Категория I по рудничному газу и пыли РП, зона 2;
Категория II по подгруппе газов IIA, IIB, IIC, зона 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок
Категория II по подгруппе газов IIA, IIB, IIC, зона 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок
Сертификаты соответствия и разрешения:
ТУ 27.40.39-027-72453807-2017 ТУ 27.40.39-030-72453807-2017
Температура окружающей среды, °С:
-60…+60
-40 …+70 (для /ТЕРМО)
-60...+40/+55 (для /ИБП)
-40 …+70 (для /ТЕРМО)
-60...+40/+55 (для /ИБП)
Номинальное напряжение, В:
⎓12, ⎓220, ~220
Потребляемый ток, А:
СГЛ01-2480C…/Н: 1,54…0,51 (12…36 DC); 0,11…0,073 (170…270 АС); 0,11…0,073 (170…270 DC);
СГЛ01-4960C…/Н: 0.2…0,14 (180…270 AC); 0.2…0,14 (180…270 DC);
СГЛ01-4960C…/Н: 0.2…0,14 (180…270 AC); 0.2…0,14 (180…270 DC);
Потребляемая мощность, Вт:
СГЛ01-2480C…/Н: 18;
СГЛ01-4960C…/Н: 36
СГЛ01-4960C…/Н: 36
Материал корпуса:
Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304), уcтойчивая к высоким температурам и коррозии.
Максимальный световой поток источника света, лм:
2480, 4960
КЦТ, К:
5000 или 4000 (опция /4000К)
Коэффициент пульсации светового потока:
менее 3% (для СГЛ01-2480С/Н)
менее 1% (для СГЛ01-4960С/Н)
менее 1% (для СГЛ01-4960С/Н)
Класс защиты от поражения электрическим током:
I
Климатическое исполнение:
УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)
3D модели:
IES файлы:
Взрывозащищенные светодиодные светильники СГЛ01...C/Н
Модель
Мощность, Вт
Максимальный световой поток источника света, лм
Ex-маркировка
СГЛ01-2480С.../Н
18
2480
Газ-Пыль-Рудники
Подробнее
Диапазон рабочих напряжений, В (потребляемый ток, А)
12…36 DC (1,54…0,51 A);
170…270 DC (0,11…0,073 A)
170…270 DC (0,11…0,073 A)
170…270 АС (0,11…0,073 A)
Размер, мм
A - 710; B - 125; C - 225; M - 500
Масса, кг
6,9
Ex-маркировка и температура среды
Газ
1Ex eb mb op is IIС T5 Gb
1Ex eb mb op is IIС T6 Gb
1Ex eb mb op is IIС T6 Gb
-60...+60
-60...+45
-60...+45
Пыль
Ex tb op is IIIC T91°C Db
Ex tb op is IIIC T76°C Db
Ex tb op is IIIC T61°C Db
Ex tb op is IIIC T76°C Db
Ex tb op is IIIC T61°C Db
-60...+60
-60...+45
-60...+40
-60...+45
-60...+40
Рудники
РП Ex eb mb op is I Mc
-20…+60
СГЛ01-4960С.../Н
37
4960
Газ-Пыль-Рудники
Подробнее
Диапазон рабочих напряжений, В (потребляемый ток, А)
180…270 AC (0,2…0,14 A)
180…270 AC (0,2…0,14 A)
Размер, мм
A - 1310; B - 125; C - 225; M - 800
Масса, кг
11,6
Ex-маркировка и температура среды
Газ
1Ex eb mb op is IIС T4 Gb
1Ex eb mb op is IIС T5 Gb
1Ex eb mb op is IIС T6 Gb
1Ex eb mb op is IIС T5 Gb
1Ex eb mb op is IIС T6 Gb
-60…+60
-60…+50
-60…+40
-60…+50
-60…+40
Пыль
Ex tb op is IIIC T101°C Db
Ex tb op is IIIC T91°C Db
Ex tb op is IIIC T86°C Db
Ex tb op is IIIC T81°C Db
Ex tb op is IIIC T91°C Db
Ex tb op is IIIC T86°C Db
Ex tb op is IIIC T81°C Db
-60…+60
-60…+50
-60…+45
-60…+40
-60…+50
-60…+45
-60…+40
Рудники
РП Ex eb mb op is I Mc
-20…+60
Взрывозащищенные линейные светодиодные светильники СГЛ01...C.../Н.../ТЕРМО
Модель
Мощность, Вт
Максимальный световой поток источника света, лм
Ex-маркировка
СГЛ01-2480C.../Н.../ТЕРМО
18
2480
Газ
Подробнее
Диапазон рабочих напряжений, В (потребляемый ток, А)
12…36 DC (1,54…0,51 A);
170…270 АС (0,11…0,073 A)
Размер, мм
A - 710; B - 125; C - 225; M - 500
Масса, кг
6,9
Ex-маркировка и температура среды
Газ
2Ex ec op is IIC T4 Gc
-40...+70
СГЛ01-4960С.../Н.../ТЕРМО
37
4960
Газ
Подробнее
Диапазон рабочих напряжений, В (потребляемый ток, А)
170…270 AC (0,2…0,14 A)
Размер, мм
A - 1310; B - 125; C - 225; M - 800
Масса, кг
11,6
Ex-маркировка и температура среды
Газ
2Ex ec op is IIC T4 Gc
-40...+70
Взрывозащищенные линейные светодиодные светильники СГЛ01...C/Н/ИБП
Модель
Мощность, Вт
Максимальный световой поток источника света, лм
Время работы от ИБП, ч / Время заряда ИБП, ч
Ex-маркировка
СГЛ01-2480C.../Н.../ИБП
40
2480
1-1,5 / 3-6
Газ
Подробнее
Диапазон напряжений, В
215...230 AC
Потребляемый ток без обогрева, А
0,183...0,174
Потребляемый ток с обогревом, А
0,375…0,400
Размер, мм
A - 710; B - 125; C - 225; M - 500
Масса, кг
6,9
Ex-маркировка и температура среды
Газ
1Ex eb mb op is IIC T4 Gb
2Ex ec op is IIC T4 Gc
1Ex eb mb op is IIC T5 Gb
2Ex ec op is IIC T5 Gc
2Ex ec op is IIC T4 Gc
1Ex eb mb op is IIC T5 Gb
2Ex ec op is IIC T5 Gc
-40…+55
-40…+55
-40…+40
-40…+40
-40…+55
-40…+40
-40…+40
СГЛ01-4960C.../Н.../ИБП
75
4960
1-1,5 / 3-6
Газ
Подробнее
Диапазон напряжений, В
215...230 AC
Потребляемый ток без обогрева, А
0,340...0,323
Потребляемый ток с обогревом, А
0,632…0,665
Размер, мм
A - 1310; B - 125; C - 225; M - 800
Масса, кг
11,6
Ex-маркировка и температура среды
Газ
1Ex eb mb op is IIC T4 Gb
1Ex eb mb op is IIC T5 Gb
2Ex ec op is IIC T5 Gc
1Ex eb mb op is IIC T5 Gb
2Ex ec op is IIC T5 Gc
-40…+55
-40…+40
-40…+40
-40…+40
-40…+40
ФОРМИРОВАНИЕ ЗАКАЗА
| СГЛ01 | - | Х | С | - | X | / | H | / | X | - | X | / | Х | – ТУ 27.40.39-027-72453807-2017 |
| Тип устройства | ||||||||||||||
| Световой поток, лм: 2480; 4960 | ||||||||||||||
| Тип лампы: светодиодная матрица- С | ||||||||||||||
| Напряжение питания: 12DC, 220DC, 220AC; | ||||||||||||||
| Материал корпуса: нержавеющая сталь - Н | ||||||||||||||
| Тип крепления: Потолочное крепление - П; Крепление на трубу - Т; Подвесное крепление (рым-болт) - Р; Настенное крепление 45° - С45; Встраиваемое - В | ||||||||||||||
| Количество и типоразмер кабельных вводов | ||||||||||||||
| Опции, аксессуары и исполнения |
ПРИМЕР ЗАКАЗА: СГЛ01-4960С-220AC/Н/П-2КНВ2МНK/Р-ТУ 27.40.39-027-72453807-2017
Опросный лист по взрывозащищенным светильникам и прожекторам
Архив IES файлов осветительных устройств ГОРЭЛТЕХ ПОДКЛЮЧЕНИЕ
Подключение производится через кабельный или трубный ввод.
Интерактивный подбор взрывозащищенного кабельного ввода...>>
ФОТОМЕТРИЧЕСКИЕ КРИВЫЕ
КД/1000 ЛМ
СГЛ01-2480С.../Н
СГЛ01-4960С.../Н
