Взрывозащищенные светодиодные светильники СГУ01-...С (ВСП4)
Взрывозащищенные светодиодные светильники серии СГУ01-...С это светильники четвертого поколения, в которых применяются сверхъяркие светодиоды с высоким КПД и энергетическим световым потоком ~155лм на 1 Вт.
Взрывозащищенные светодиодные светильники СГУ01-...С предназначены для освещения помещений промышленных предприятий, открытых промышленных площадок, и других мест, где возможно присутствие взрывоопасных сред. Благодаря низкому коэффициенту пульсации светильники можно использовать не только в качестве общего освещения, но и в качестве освещения рабочих зон операторов управления и другого обслуживающего персонала.
Корпуса взрывозащищенных светодиодных светильников серии СГУ01-...С выполнены из коррозионностойкого модифицированного алюминиево-кремниевого сплава, устойчивого к солевому туману и другим химическим веществам. Для покрытия корпусов используется антистатическое полимерно-эпоксидное порошковое окрашивание. Цвет окрашивания RAL 7035. Светопропускная часть светильников - ударопрочное термостойкое стекло, обладающее высокой механической прочностью, износоустойчивостью, термостойкостью при перепаде температур, химостойкостью, высокой светопропускной способностью.
Оригинальная конструкция корпуса светодиодных светильников Горэлтех повышает функциональность изделия, а радиатор обеспечивает хорошую теплоотдачу. Корпус светильника лишен таких недостатков, как химическое и физическое старение полимеров. Срок службы корпусов светильников составляет более 25 лет.

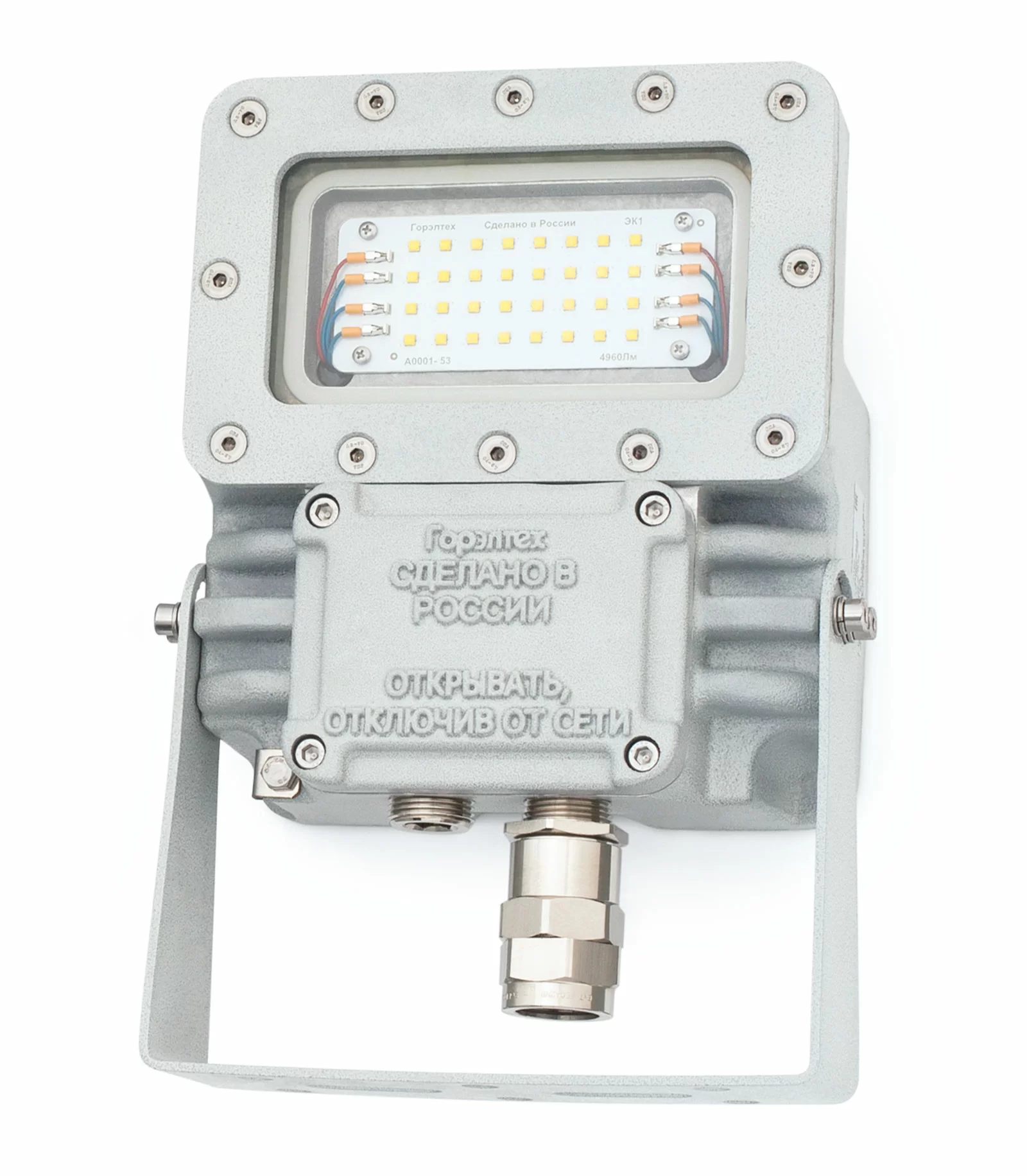

Корпус светодиодных светильников СГУ01-...С имеет два отверстия, предназначенных для установки взрывозащищенных кабельных вводов. Внутри вводной коробки установлены клеммы для подключения питающих проводов. Наличие дополнительных клемм внутри вводной коробки обеспечивают возможность транзитного подключения светильника к кабельным сетям.

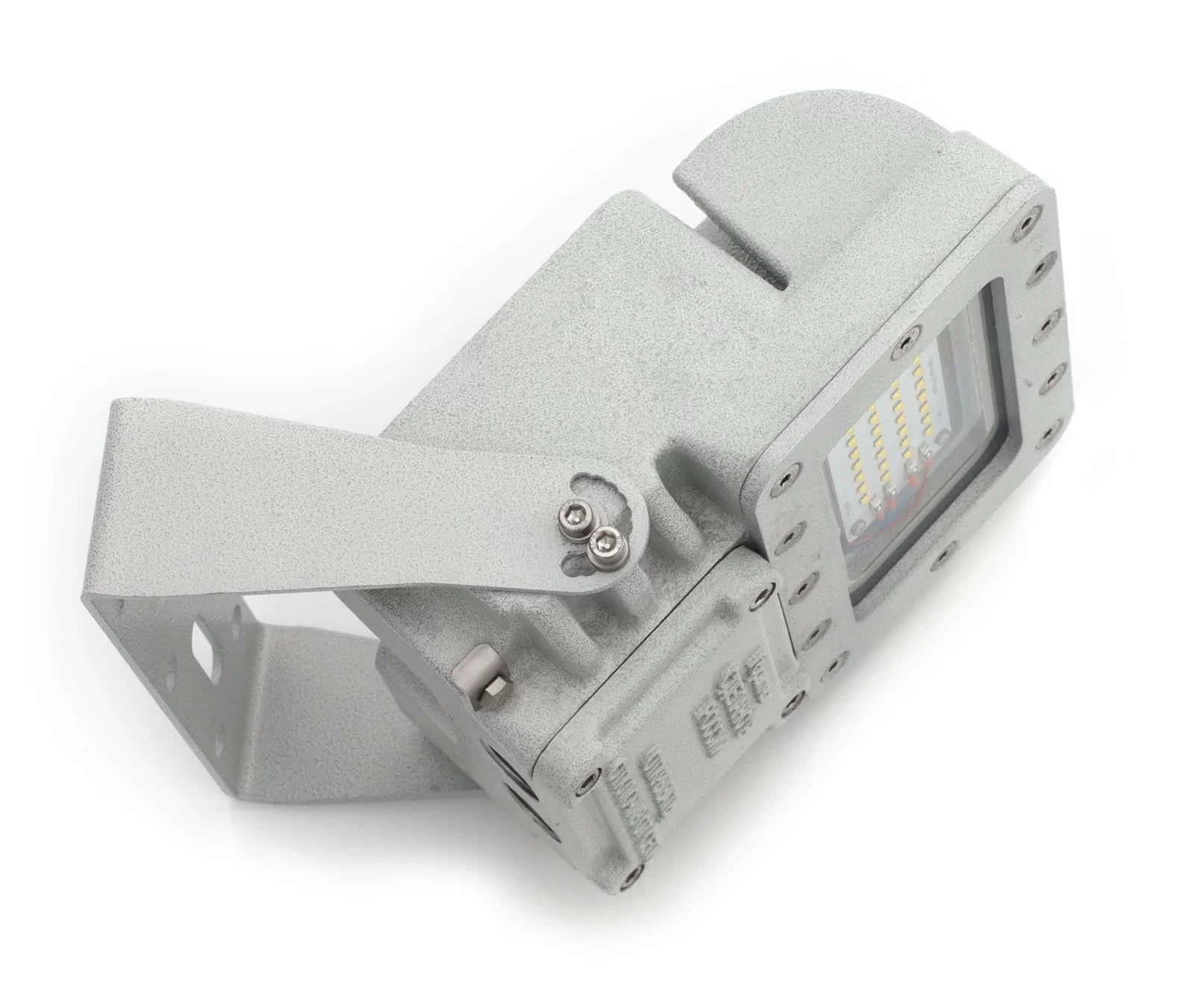

Универсальное крепление позволяет располагать светильник в любом рабочем положении в пространстве: потолочная, настенная установки, установка на опоре.
На базе взрывозащищенных светодиодных светильников серии СГУ01-...С могут создаваться модульные осветительные устройства с различной заданной конфигурацией:
- однорядные от 2 до 5 светильников СГУ01-...С;
- двухрядные от 4 до 10 светильников СГУ01-...С.
Возможно изготовление модульных стационарных и передвижных осветительных устройств по заданной заказчиком конфигурации.
Взрывозащищенные светодиодные светильники серии СГУ01-...С выпускается на основе сверхъярких светодиодов от ведущего мирового производителя светодиодов "Cree LED" (США). Светодиоды "Cree LED" отличаются высоким КПД и световой отдачей 155 Лм/Вт.
Химические вещества, используемые для изготовления взрывозащищенных светодиодных светильников СГУ01-...С, такие как клей, компаунд, конформное покрытие, смазочные материалы и уплотнители не оказывают негативного воздействия на их производительность и срок службы, а также не ухудшают уровень светового потока. Пригодность данных материалов для изготовления светодиодных плат была подтверждена длительными стендовыми испытаниями, проведенными в собственной испытательной лаборатории ООО «ЗАВОД ГОРЭЛТЕХ»

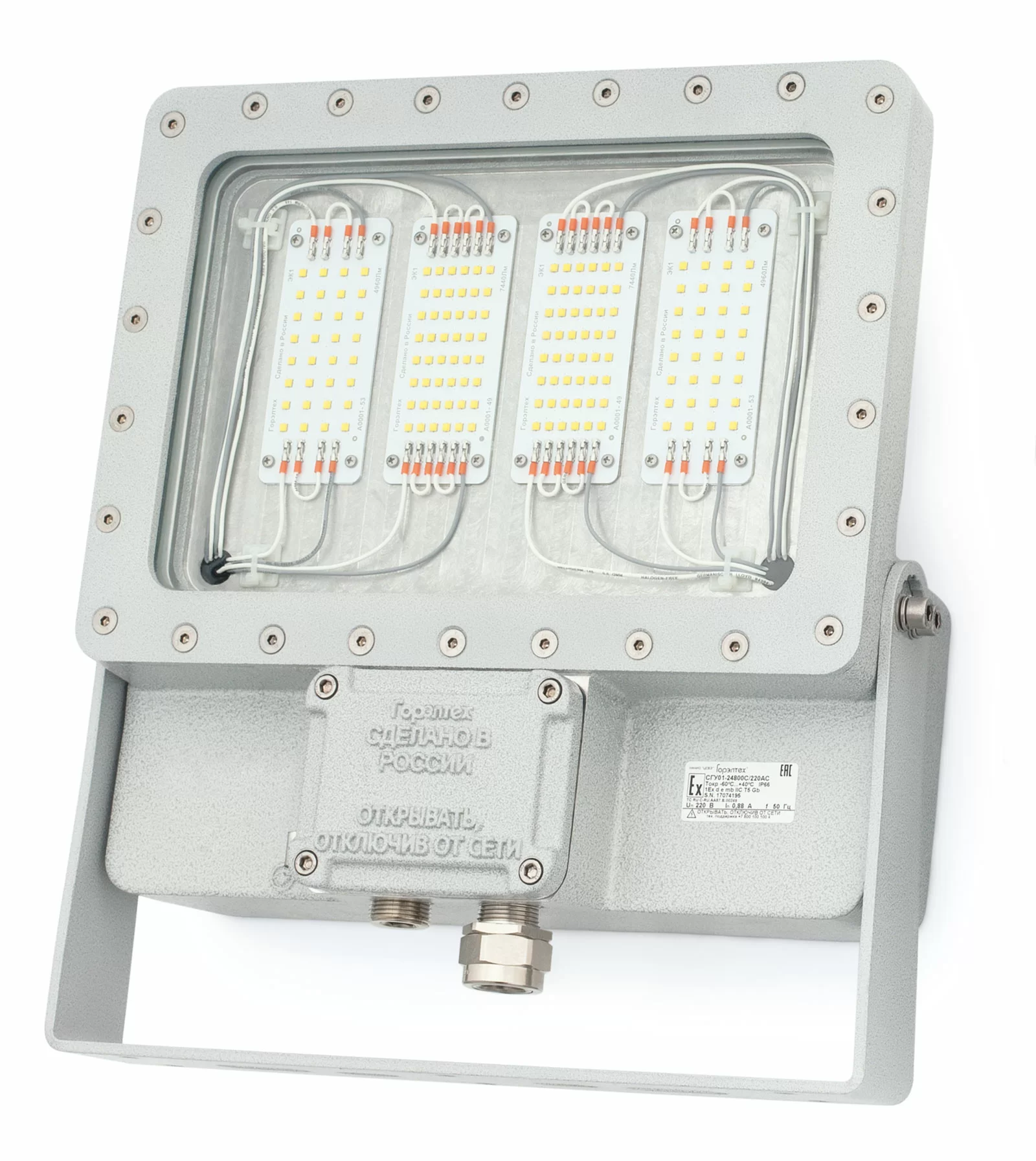

Конструкция корпуса взрывозащищенных светодиодных светильников СГУ01-...С имеет полностью герметичную камеру с установленными светодиодными платами заполненную воздухом. Данный герметичный контур не нарушается во время монтажа и эксплуатации светильника на объекте заказчика и тем самым препятствует проникновению внутрь пыли, влаги, агрессивных сред и газов (например, сероводорода), а также исключает его запотевание при изменении температуры и влажности.
Конструктивные особенности светодиодных светильников СГУ01-...С и материалы, применяемые для их изготовления позволяют непрерывно защищать светодиоды от воздействия агрессивных вредных веществ на объектах заказчика во время всего длительного срока эксплуатации.
Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.
| Светильники серии СГУ01-...С | Компактная люминесцентная лампа, Вт |
Галогенная лампа, Вт | Лампа накаливания, Вт | Ртутная (ДРЛ), Вт | Натриевая (ДНаТ), Вт | Метллогалогенная, Вт |
| СГУ01-1240С | 21 | 75 | 100 | 50 | До 50 | 20 |
| СГУ01-2480С | 40 | 150 | 200 | 80 | 50 | 35 |
| СГУ01-3720С | 60 | 200 | 300 | 100 | 60 | 50 |
| СГУ01-4960С | 80 | 300 | 300-500 | 125 | 70 | 60 |
| СГУ01-7440С | 120 | 450 | 600 | 125-250 | 100 | 100 |
| СГУ01-9920С | - | 500 | 750 | 250 | 100 | 100 |
| СГУ01-14880С | - | 750 | 1000 | 400 | 150 | 300 |
| СГУ01-19840С | - | 1000 | - | 700 | 250 | 400 |
| СГУ01-24800С | - | 1500 | - | 1000 | 400 | 500 |
*Значения мощности ламп, приведенные в таблице, являются усредненными, т.к. световая отдача ламп (лм/Вт) может отличаться в зависимости от производителя.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex db eb mb op is IIC T6...T4 Gb Ex tb op is IIIC T56°С...T110°С Db Ex tb op is IIIC T130°C Db (Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок
ТУ 27.40.39-027-72453807-2017 ТУ 27.40.39-030-72453807-2017
-60…+100 (для исполнения /ТЕРМО)
-60…+90 (для СГУ01-19840С…/ТЕРМО)
⎓12, ⎓220
СГУ01-2480С: 1,85…0,514 (10…36 DC); 3,65…1,22 (12…36 AC); 0,12…0,075 (170…270 АС); 0,11…0,066 (170…270 DC);
СГУ01-3720С: 2,85…0,792 (10…36 DC); 5,21…1,74 (12…36 AC); 0,17…0,12 (170…270 АС); 0,17…0,11 (170…270 DC);
СГУ01-4960С: 3,7…1,028 (10…36 DC); 7,30…2,44 (12…36 AC); 0,23…0,15 (170…270 АС); 0,22…0,14 (70…270 DC);
СГУ01-7440С: 5,9…1,639 (10…36 DC); 10,42…3,48 (12…36 AC); 0,34…0,24 (170…270 АС); 0,33…0,21 (170…270 DC);
СГУ01-9920С: 7,1…1,972 (10…36 DC); 14,59…4,87 (12…36 AC); 0,45…0,3 (170…270 АС); 0,44…0,27 (170…270 DC);
СГУ01-14880С: 11…3,056 (10…36 DC); 20,84…6,95 (12…36 AC); 0,478…0,454 (170…270 АС); 0,471…0,451 (170…270 DC);
СГУ01-19840С: 14,7...4,083 (10…36 DC); 28,12…9,375 (12…36 AC); 0,85…0,56 (170…270 АС); 0,81…0,51 (170…270 DC);
СГУ01-24800С: 18,4…5,111 (10…36 DC); 35,84…11,95 (12…36 AC); 1,61…0,64 (110…270 АС); 1,5…0,63 (120…270 DC);
СГУ01-1240С…/ТЕРМО: 0,053…0,037 (170…270 AC); 0,96…0,267 (10…36 DC); 0,054…0,036 (170…270 DC);
СГУ01-2480С…/ТЕРМО: 0,12…0,075 (170…270 AC); 1,85…0,514 (10…36 DC); 0,11…0,066 (170…270 DC);
СГУ01-3720С…/ТЕРМО: 0,259…0,114 (170…270 AC); 2,85…0,792 (10…36 DC); 0,259…0,114 (170…270 DC);
СГУ01-4960С…/ТЕРМО: 0,17…0,12 (170…270 AC); 3,7…1,028(10…36 DC); 0,17…0,11(170…270 DC);
СГУ01-7440С…/ТЕРМО: 0,34…0,24 (170…270 AC); 5,9…1,639 (10…36 DC); 0,33…0,21(170…270 DC);
СГУ01-9920С…/ТЕРМО: 0,354…0,341 (170…270 AC); 7,1…1,972 (10…36 DC); 0,329…0,314 (170…270 DC);
СГУ01-14880С…/ТЕРМО: 0,478…0,454 (170…270 AC); 11…0,056 (10…36 DC); 0,471…0,451 (170…270 DC);
СГУ01-19840С…/ТЕРМО: 0,85…0,56 (170…270 AC); 10,5...4,083 (10…36 DC); 0,81…0,51 (170…270 DC);
СГУ01-1240С.../ИБП: 0,087...0,038 (165...230 В AC);
СГУ01-2480С.../ИБП: 0,28...0,20 (165...230 В AC);
СГУ01-3720С.../ИБП: 0,34...0,24 (165...230 В AC);
СГУ01-4960С.../ИБП: 0,28...0,27 (165...230 В AC);
СГУ01-7440С.../ИБП: 0,52...0,37 (165...230 В AC)
СГУ01-2480С: 18,5 Вт;
СГУ01-3720С: 28 Вт;
СГУ01-4960С: 37 Вт;
СГУ01-7440С: 55 Вт;
СГУ01-9920С: 74 Вт;
СГУ01-14880С: 105 Вт;
СГУ01-19840С: 140 Вт;
СГУ01-24800С: 170 Вт;
СГУ01-1240С.../ИБП: 9,6 Вт;
СГУ01-2480С.../ИБП: 45,7 Вт;
СГУ01-3720С.../ИБП: 55,7 Вт;
СГУ01-4960С.../ИБП: 63,2 Вт;
СГУ01-7440С.../ИБП: 85,2 Вт
Метрическая 2 х M25х1,5 ГОСТ 24705-2004 (для СГУ01-4960С, СГУ01-7440С, СГУ01-9920, СГУ01-14880С, СГУ01-19840С, СГУ01-24800С)
2,5 мм2 - для СГУ01-1240С, СГУ01-2480С, СГУ01-3720, СГУ01-4960С, СГУ01-7440С, СГУ01-9920С;
4 мм2 - для СГУ01-14880С, СГУ01-19840С, СГУ01-24800С.
Возможно транзитное подключение.
1336 (для СГУ01-3720С.../ИБП);
2480 (для СГУ01-4960С.../ИБП);
2678 (для СГУ01-7440С.../ИБП)
не более 3% (для СГУ01-4960С, СГУ01-7440С, СГУ01-9920С)
не более 1% (для СГУ01-14880С, СГУ01-19840С, СГУ01-24800С)
