НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

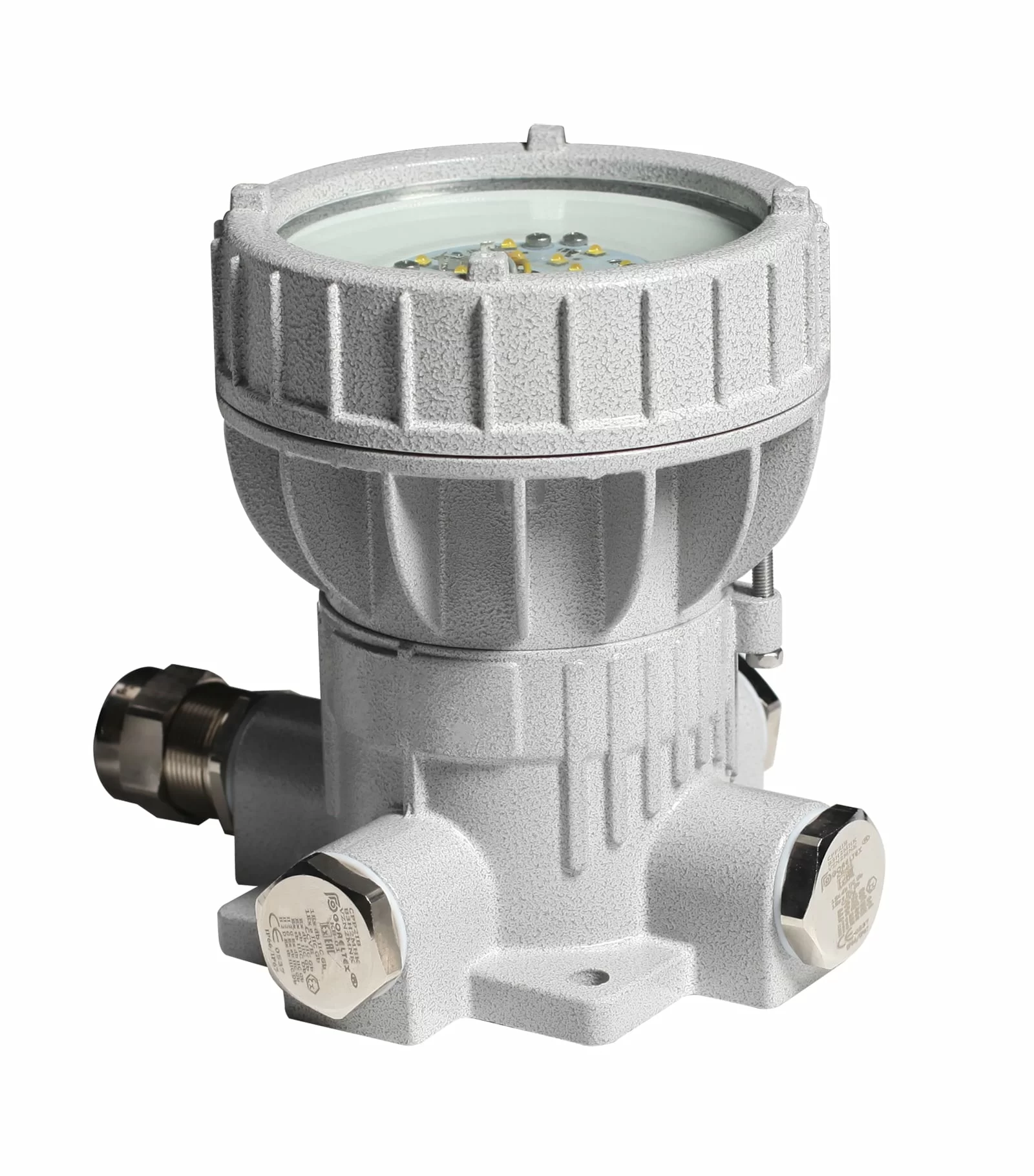

Взрывозащищенные светодиодные светильники серии СГУ05-...С равномерно освещают поверхность, предназначены для общего освещения помещений промышленных предприятий, открытых промышленных площадок и других мест, где возможно присутствие взрывоопасных сред.

Благодаря малым габаритам подходят для установки в небольших помещениях и помещениях с низкими потолками.

Светильники серии СГУ05-…С имеют небольшой вес и удобны при монтаже – разборная конструкция позволяет устанавливать вводную коробку без лампового отсека.

Важным преимуществом светильников серии СГУ05-…С является низкий коэффициент пульсации (он составляет всего 0,1%). Высокий коэффициент пульсации негативно влияет на зрение и общее самочувствие человека, способствует повышенной утомляемости, рассеянности, невозможности сосредоточиться на работе, может вызывать головные боли.

Светильники серии СГУ05-…С подходят для применения в системах основного и аварийного освещения. Аварийное резервное освещение предназначено для продолжения работы при отключении основного (рабочего) освещения. Аварийное эвакуационное освещение используется для эвакуации людей при возникновении потенциально опасной ситуации. Аварийное резервное и эвакуационное освещение осуществляется при помощи источника бесперебойного питания (опция /ИБП, заказывается отдельно).

Во взрывозащищенных светодиодных светильниках серии СГУ05-...С применяется вид взрывозащиты Exd взрывонепроницаемая оболочка. В отличие от взрывозащищенных светодиодных светильников других производителей с видом защиты Exm, где применяется компаундирование, светильники серии СГУ05-…С разборные и ремонтопригодные. Отсутствие внешних компаундированных элементов, и применение термостойкого ударопрочного плоского стекла вместо полимерных защитных линз и пластин не накладывает ограничений на температурные режимы эксплуатации светильников и стойкость устройства к ударным нагрузкам. Взрывозащищенные светодиодные светильники серии СГУ05-...С лишены таких недостатков, как химическое и физическое старение полимеров.

Таблица рекомендуемой замены основных типов ламп*.
Cветильники серии СГУ05-…C	Компактная люминесцентная лампа, Вт	Галогенная лампа, Вт	Лампа накаливания, Вт	Ртутная (ДРЛ), Вт	Натриевая (ДНаТ), Вт	Металлогалогенная, Вт
СГУ05-1240С	21	75	100	50	до 50	20
СГУ05-2480С	40	150	200	80	50	35
СГУ05-3720С	60	200	300	100	60	50

* Значения мощности ламп, приведенные в таблице, являются усредненными, т.к. световая отдача ламп (лм/Вт) может отличаться в зависимости от производителя.

Применение СГУ05 позволяет проводить прямую замену светильников с лампой накаливания при ремонте и модернизации действующего объекта.

Область применения - взрывоопасные зоны помещений и наружных установок, согласно маркировке взрывозащиты - категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2, категория III по пыли IIIA, IIIB, IIIC, зоны 21, 22, зоны, неопасные по пыли и газу, опасные производственные объекты, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Соответствие стандартам:

ГОСТ 14254-2015, ГОСТ 31610.0-2014, ГОСТ IEC 60079-14-2013, ГОСТ IEC 60079-1-2013, ГОСТ IEC 60079-31-2013, ГОСТ IEC 60598-1-2011, НБП 249-97, РД 5.2-093-2004, ТР ТС 004/2011, ТР ТС 012/2011, ТР ТС 020/2011

Сертификаты:

Маркировка взрывозащиты:

1Ex db op is IIC Т6...Т5 Gb

Ex tb op is IIIC Т78°...T88°С Db

Маркировка рудничного оборудования:

Светодиодные рудничные светильники СГУ05-М…С в корпусе из малоуглеродистой стали
РН1/РН2

Защита:

IP66

Установка:

Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль
Подземные выработки, неопасные по газу (метану) и угольной пыли;

Сертификаты соответствия и разрешения:

Технические данные:

Температура окружающей среды, °С:

-60…+60

Номинальное напряжение, В:

⎓12, ~220, ⎓220

Потребляемый ток, А:

СГУ05-1240С: 0,75…0,3 А (10…36 DC), 0,09…0,04 А (110…230 AC);
СГУ05-2480С: 1,5…0,6 А (10…36 DC), 0,18…0,09 А (110…230 AC);
СГУ05-3720С: 2,2…0,9 DC А (10…36 DC), 0,24…0,12 А (110…230 AC)

Уст. мощность Py, Вт:

9,6 (для СГУ05-1240С);
18,5 (для СГУ05-2480С);
28,5 (для СГУ05-3720С)

Покрытие:

Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Материал корпуса:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный

Максимальный световой поток источника света, лм:

1240; 2480; 3720

Максимальный световой поток источника света при работе в авар. режиме, лм:

1240 (для СГУ05-1240С.../ИБП, СГУ05-2480С.../ИБП);
1336 (для СГУ05-3720С.../ИБП)

КЦТ, К:

5000

Коэффициент пульсации светового потока:

не более 0.5%

3D модели:

Модели STP

IES файлы:

СГУ05-1240С
СГУ05-2480С
СГУ05-3720С

Габариты, опции, аксессуары: ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Крепление на трубу с коробкой /ТК

Крепление на трубу /Т

Подвесное крепление /Р

Потолочный, настенный, напольный монтаж для одностороннего ввода /ЩОРВА

Потолочное крепление /П

Универсальное поворотное крепление /У

Взрывозащищенные светодиодные светильники СГУ05-...С

Модель

Мощность, Вт

Максимальный световой поток источника света, лм

Ex-маркировка

СГУ05-1240С

1240

Газ-Пыль

Подробнее

Диапазон рабочих напряжений, В (потребляемый ток, А)

10…36 DC (0,75…0,3 А);
110…270 DC (0,09…0,04 A)

110…270 AC (0,09…0,05 A)

Тип крепления

Крепление на трубу с коробкой /ТК

Крепление на трубу /Т

Подвесное крепление /Р

Потолочное крепление /П

Универсальное поворотное крепление /У

Потолочное, настенное крепление /ЩОРВА

Размер, мм

A – 308
B – 141

A – 191
B – 141

A – 237
B – 141

A – 181
B – 141

A – 372
B – 141

A – 207
B – 141

Масса, кг

2,75

1,98

2,54

2,43

3,45

3,40

Ex-маркировка и температура среды

Газ

1Ex db op is IIC Т5 Gb
1Ex db op is IIC Т6 Gb

-60…+60
-60…+50

Пыль

Ex tb op is IIIC Т88°С Db
Ex tb op is IIIC Т83°С Db
Ex tb op is IIIC Т78°С Db

-60…+60
-60…+50
-60…+40

СГУ05-2480С

2480

Газ-Пыль

Подробнее

Диапазон рабочих напряжений, В (потребляемый ток, А)

10…36 DC (1,5…0,6 A);
110…270 DC (0.16…0,07 A)

110…270 AC (0,16…0,08 A)

Тип крепления

Крепление на трубу с коробкой /ТК

Крепление на трубу /Т

Подвесное крепление /Р

Потолочное крепление /П

Универсальное поворотное крепление /У

Потолочное, настенное крепление /ЩОРВА

Размер, мм

A – 308
B – 141

A – 191
B – 141

A – 237
B – 141

A – 181
B – 141

A – 372
B – 141

A – 207
B – 141

Масса, кг

2,75

1,98

2,54

2,43

3,45

3,40

Ex-маркировка и температура среды

Газ

1Ex db op is IIC Т5 Gb
1Ex db op is IIC Т6 Gb

-60…+60
-60…+50

Пыль

Ex tb op is IIIC Т88°С Db
Ex tb op is IIIC Т83°С Db
Ex tb op is IIIC Т78°С Db

-60…+60
-60…+50
-60…+40

СГУ05-3720С

3720

Газ-Пыль

Подробнее

Диапазон рабочих напряжений, В (потребляемый ток, А)

10…36 DC (2,2…0,9 A);
110…270 DC (0,25…0,11 A)

110…270 AC (0,25…0,11 A)

Тип крепления

Крепление на трубу с коробкой /ТК

Крепление на трубу /Т

Подвесное крепление /Р

Потолочное крепление /П

Универсальное поворотное крепление /У

Потолочное, настенное крепление /ЩОРВА

Размер, мм

A – 308
B – 141

A – 191
B – 141

A – 237
B – 141

A – 181
B – 141

A – 372
B – 141

A – 207
B – 141

Масса, кг

2,75

1,98

2,54

2,43

3,45

3,40

Ex-маркировка и температура среды

Газ

1Ex db op is IIC Т5 Gb
1Ex db op is IIC Т6 Gb

-60…+60
-60…+50

Пыль

Ex tb op is IIIC Т88°С Db
Ex tb op is IIIC Т83°С Db
Ex tb op is IIIC Т78°С Db

-60…+60
-60…+50
-60…+40

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

МАРКИРОВКА

Морское исполнение

/МОРЕ

Сейсмостойкое исполнение

/МШК-64

Невзрывозащищенное исполнение

/ПРОМ

Взрывозащищенный источник бесперебойного питания

/ИБП

Внешний блок сумеречного реле

/ДВГ-СВЕТ

Рудничное нормальное исполнение

/РН

ФОРМИРОВАНИЕ ЗАКАЗА

СГУ05

– ТУ 27.40.39-027-72453807-2017

Тип устройства

Световой поток, лм: 1240; 2480; 3720;

Напряжение питания: 12DC, 220AC, 220DC;

Тип крепления: Крепление на трубу с коробкой - ТК; Крепление на трубу - Т; Подвесное крепление - Р; Потолочное крепление - П;
Универсальное поворотное крепление (подходит для потолочного и настенного монтажа под углом) - У; Потолочный, настенный, напольный монтаж для одностороннего ввода - ЩОРВА

Количество и типоразмер кабельных вводов

Опции, аксессуары и исполнения

ПРИМЕР ЗАКАЗА: СГУ05–2480С–220AC/У–2КНВ2МНК–ТУ 27.40.39-027-72453807-2017.

Дополнительная информация:

Cветодиодные светильники серии СГУ05-...С 0.8Mб, pdf

ФОТОМЕТРИЧЕСКАЯ ХАРАКТЕРИСТИКА
КД/1000 ЛМ

СГУ05-...С
