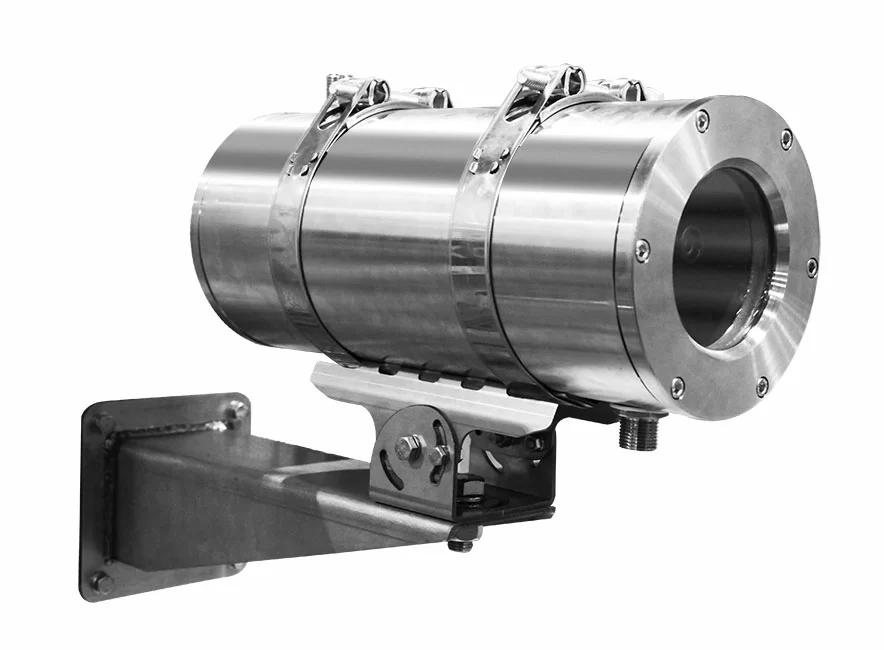

Взрывозащищенный термокожухи серии ВНГ-4 охлаждаемые из нержавеющей стали
Взрывозащищенные термокожухи с охлаждением серии ВНГ-4 предназначены для установки в них видеокамер, которые используются в составе систем видеонаблюдения с целью обеспечения охраны, безопасности и контроля над технологическими процессами взрывоопасных и агрессивных производств, в условиях высоких температур, горячих (литейных) цехов, прокатных станов, печей.
Термокожух спроектирован как взрывонепроницаемая оболочка с видом защиты Exd. Корпус термокожуха выполнен из нержавеющей стали, смотровое окно – ударопрочное закаленное стекло.
Термокожух выполнен по принципу «термоса» из двух объемов: внутренний объем – это взрывозащищенная оболочка, предназначенная для установки видеокамеры, внешний объем – герметичная оболочка, предназначенная для циркуляции охлаждающей воды. Подача холодной воды происходит через нижний фитинг, выход нагретой воды происходит через верхний фитинг, тем самым обеспечивая заполнение всего объема. С целью исключения засорения внешнего объема термокожуха рекомендуется использовать фильтры отчистки.
- Корпус из нержавеющей стали;
- Температура окружающей среды 0 … +125 °С;
- Наличие аварийного блока, предотвращающего повреждение видеокамеры от перегрева
Для обеспечения нормального температурного режима видеокамеры, расположенной во внутреннем объеме, температура подаваемой воды должна быть в пределах 10..15 °С, расход воды не менее 2,0 л/мин.
Подключение видеокамеры происходит через входящий в комплект кожуха аварийный блок. При перегреве внутреннего пространства кожуха более 55°С аварийный блок отключает питание с видеокамеры и выдает сигнал «Авария». При перегреве внутреннего пространства более 85°С срабатывает невосстанавливаемый термопредохранитель. Таким образом, аварийный блок защищает видеокамеру от перегрева.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex db IIC T6…T2 Gb X 1Ex db [op is T6 Ga] IIC T6…T2 Gb X Ex tb IIIC T80C…T205C Db X Ex tb [op is Da] IIIC T80C…T205C Db X PB Ex db I Mb X PB Ex db [op is Ma] I Mb XКатегория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы,непроводящую и проводящую пыль
ТУ 26.70.13-044-72453807-2017
-0...+130 (Т4/Т130°С)
-0...+95 (Т5/Т95°С)
-0...+80 (Т6/Т80°С)
-0...+200 (Т6/Т80°С)
-20...+60 (рудничное взрывозащищенное исполнение)
2 x 1/2" G штуцеры для подключения к системе водяного охлаждения
| Модель | Внешние габаритные размеры, мм | Габариты полезного объема, мм | ||||||
| ØA | ØC | F | G | H | ØB | D | E | |
| ВНГ-4 | 158 | 90 | 333 | 510 | 359 | 124 | 235 | 82 |
ПОЛЕЗНЫЙ ВНУТРЕННИЙ ОБЪЕМ
ФОРМИРОВАНИЕ ЗАКАЗА
| ВНГ-4 | - | Х | / | Х | – ТУ 26.70.13-044-72453807-2017 |
| Тип устройства | |||||
| Типоразмер кабельного ввода | |||||
| Опции, аксессуары и исполнения |
ПРИМЕР: ВНГ-4-КНВ2H-ТУ 26.70.13-044-72453807-2017
