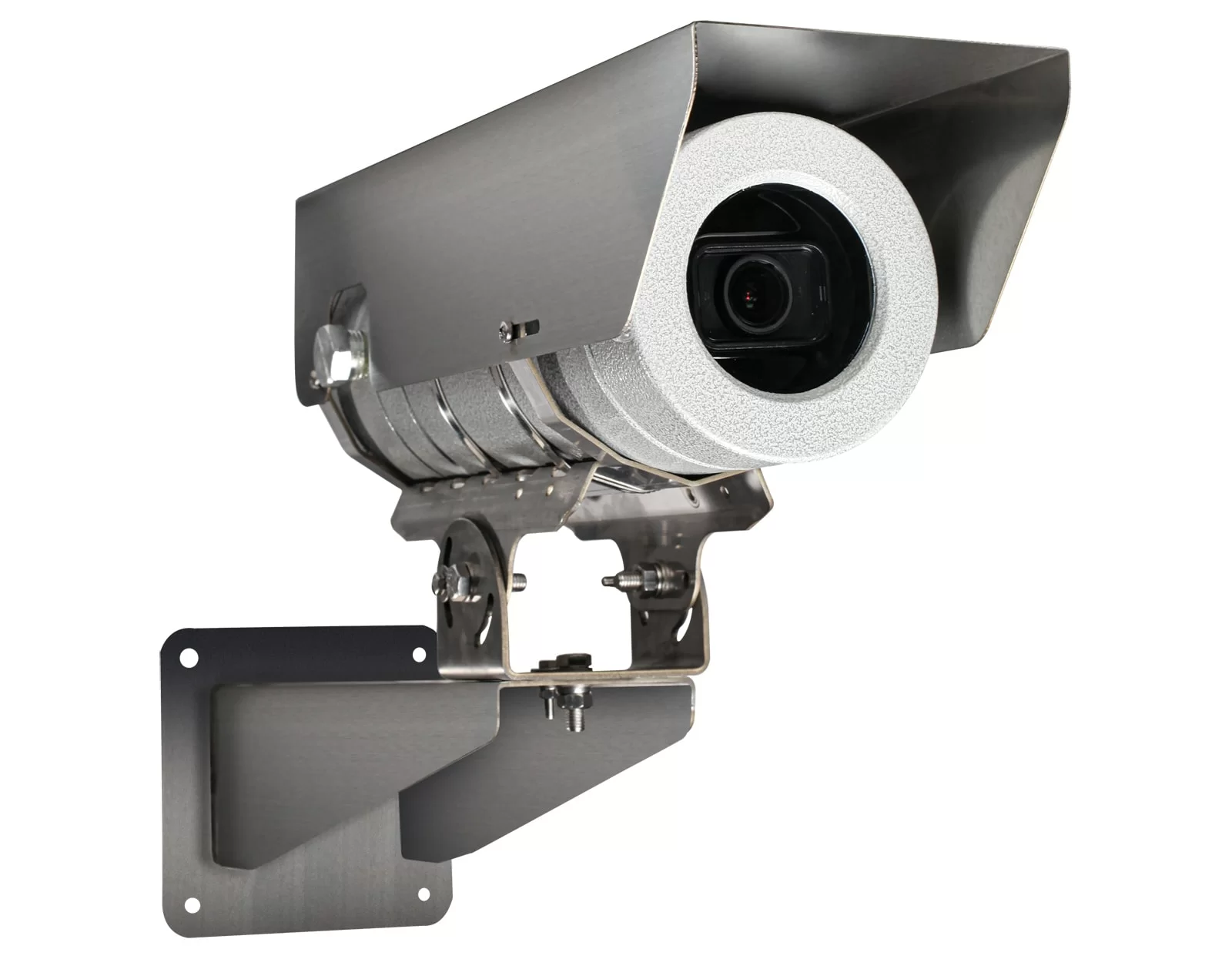

Взрывозащищенные термокожухи серии ВНГ-1 (CSP) для видеокамер
Взрывозащищенные термокожухи серии ВНГ-1 используются в составе систем видеонаблюдения с целью обеспечения охраны, безопасности и контроля за технологическими процессами взрывоопасных и агрессивных производств, в том числе, в шахтах опасных по газу и пыли. Взрывозащищенные термокожухи серии ВНГ-1 предназначены для защиты общепромышленных аналоговых и IP-видеокамер с фиксированным объективом, вариообъективом или трансфокатором (функцией оптического приближения/удаления) от неблагоприятных воздействий окружающей среды и установки их в условиях взрыво- и пожароопасных зон внутри и вне помещений. Кожух спроектирован как взрывонепроницаемая оболочка с видом защиты Exd. Tермокожухи так же предназначены для эксплуатации во взрывоопасных смесях пыли, паров и газов с воздухом, с содержанием в атмосфере коррозионноактивных агентов.
Взрывозащищенные корпуса серии ВНГ-1 для видеокамер со степенью защиты IP66 гарантируют стабильную работу установленного внутри оборудования видеонаблюдения в сложных климатических условиях. Благодаря защите IP66, корпус надежно защищает камерный блок и трансфокатор от пыли, дождя и других атмосферных осадков. Опционально встраиваемая система обогрева позволяет обогревать смотровое окно и электронику внутри корпуса /ОБОГРЕВ и работать устройству в диапазоне температур до -60 °С.
- Внутренний диаметр 106 мм позволяет разместить практически любой блок видеокамеры.
- Возможность подключения до 4 независимых кабелей.
Корпус камеры представляет единый готовый собранный блок со встроенной распределительной коробкой, позволяет легко подключаться к выходам телекамеры. Корпус камеры позволяет устанавливать до 5-и независимых кабельных вводов, что позволяет подключать раздельные линии аварийного и основного электропитания, передачи данных, электрообогрев, внешний инфракрасный прожектор и др. Кроме того, имеется достаточно места для различных модулей или дополнительной проводки на случай последовательного подключения нескольких камер или прожекторов. Термокожухи серии ВНГ-1 имеют различные размеры что позволяет подобрать оптимальный размер кожуха с необходимым полезным объемом (габаритный размер на чертеже "ØВ x D"). Специальные корпуса ВНГ-1-10 предназначены для установки миниатюрных видеокамер с различными объективами, в зависимости от требований. При этом элементы видеокамеры устанавливаются в область распределительной коробки (габаритный размер "Е").
Конструкция взрывозащищенного корпуса серии ВНГ-1 для видеокамер обеспечивает простоту его установки на объекте наблюдения без использования дополнительных приспособлений. Возможны два варианта монтажа видеокамеры: крепления на стену и крепления на потолок. Оба вида крепления выполнены на поворотных кронштейнах из оцинкованной стали, позволяющие точно позиционировать видеокамеры на объект наблюдения. По тех заданию заказчика изготавливаются кронштейны /РАМА, позволяющие устанавливать взрывозащищенные видеокамеры на стене, столбе, трубе или углах зданий для решения задач видеоконтроля в условиях, когда видеокамеры необходимо расположить как можно выше (наблюдение за периметром объекта или подступами к зданию).
Термокожухи предназначены для установки IP камер, а так же аналоговых видеокамер с цифровыми устройствами видео захвата для использования в составе высокотехнологичных интеллектуальных систем видеонаблюдения, в которых применяются технологии компьютерного зрения. Система видеонаблюдения с технологией компьютерного зрения предназначены для круглосуточного обеспечения безопасности объектов посредством автоматического обнаружения и распознавания целей (людей и автомобили) и передачи в реальном времени видеоинформации о нештатных ситуациях (пожаре, обвале, аварии и др.) оператору системы и автоматического включения аварийного оповещения.
По требованию заказчика, видеокамера устанавливается в термокожух ВНГ-1 на заводе OOO «ЗАВОД ГОРЭЛТЕХ» , что обеспечит надежность и отказоустойчивость устройства.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex db IIС T6…T5 Gb X Ex tb IIIC T80°С...T100°С Db X 1Ex db [op is T6 Ga] IIС T6…T5 Gb X Ex tb [op is Da] IIIC T80°С...T100°С Db ХКатегория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль
ТУ 3400-005-72453807-07 ТУ 26.70.13-044-72453807-2017
-60...+40 (Т6/Т80°С)
-60...+60 (Т6/Т80°С)
| Модель | Внешние габаритные размеры, мм | Габариты полезного объема, мм | Масса, кг | ||||||
| ØA | ØC | F | G | H | ØB | D | E | ||
| ВНГ-1-10 | 120 | 73 | 333 | 384 | 326 | 106 | 0 | 62 | 7 |
| ВНГ-1-11 | 120 | 73 | 333 | 410 | 326 | 106 | 111 | 57 | 7,3 |
| ВНГ-1-12 | 120 | 73 | 333 | 465 | 326 | 106 | 216 | 57 | 8 |
| ВНГ-1-13 | 120 | 73 | 333 | 526 | 326 | 106 | 323 | 57 | 10 |
ПОЛЕЗНЫЙ ВНУТРЕННИЙ ОБЪЕМ
Примечание - Термокожухи поставляются в комплекте с типовым кронштейном. При необходимости исполнения кронштейна нетиповых размеров по т.з. заказчика используется опция /СКОБА.
ФОРМИРОВАНИЕ ЗАКАЗА| ВНГ-1 | - | Х | - | Х | / | Х | – ТУ 26.70.13-044-72453807-2017 |
| Тип устройства | |||||||
| Типоразмер корпуса: 10; 11; 12; 13 | |||||||
| Типоразмер кабельного ввода | |||||||
| Опции, аксессуары и исполнения |
ПРИМЕР: ВНГ-1-11-КНВ2H-ТУ 26.70.13-044-72453807-2017
