Температурный ввод БИГ-3-1-22/АА
Арт. Температурный ввод БИГ-3-1-22/АА
Рассчитать доставку
Гарантия 5 лет
Характеристики
Производитель
:
Завод ГОРЭЛТЕХ
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Соответствие стандартам:
ГОСТ 31610.0-2014 , ГОСТ 31610.11-2014 , ГОСТ IEC 60079-14-2013 , ТР ТС 012/2011 , ГОСТ IEC 61000-6-4-2016 , ГОСТ 30804.6.2-2013
Сертификаты:
Технические данные:
Габариты, опции, аксессуары:
Преобразование и передача сигналов термопары или термосопротивления из взрывоопасной зоны в сигнал тока в безопасной зоне. Имеет внешнюю компенсацию холодного спая. Требуется независимый источник питания. Для настройки барьера используется ПК или переносной конфигуратор. Имеется функционал самопроверки. Вход, выход и источник питания гальванически изолированы друг от друга.

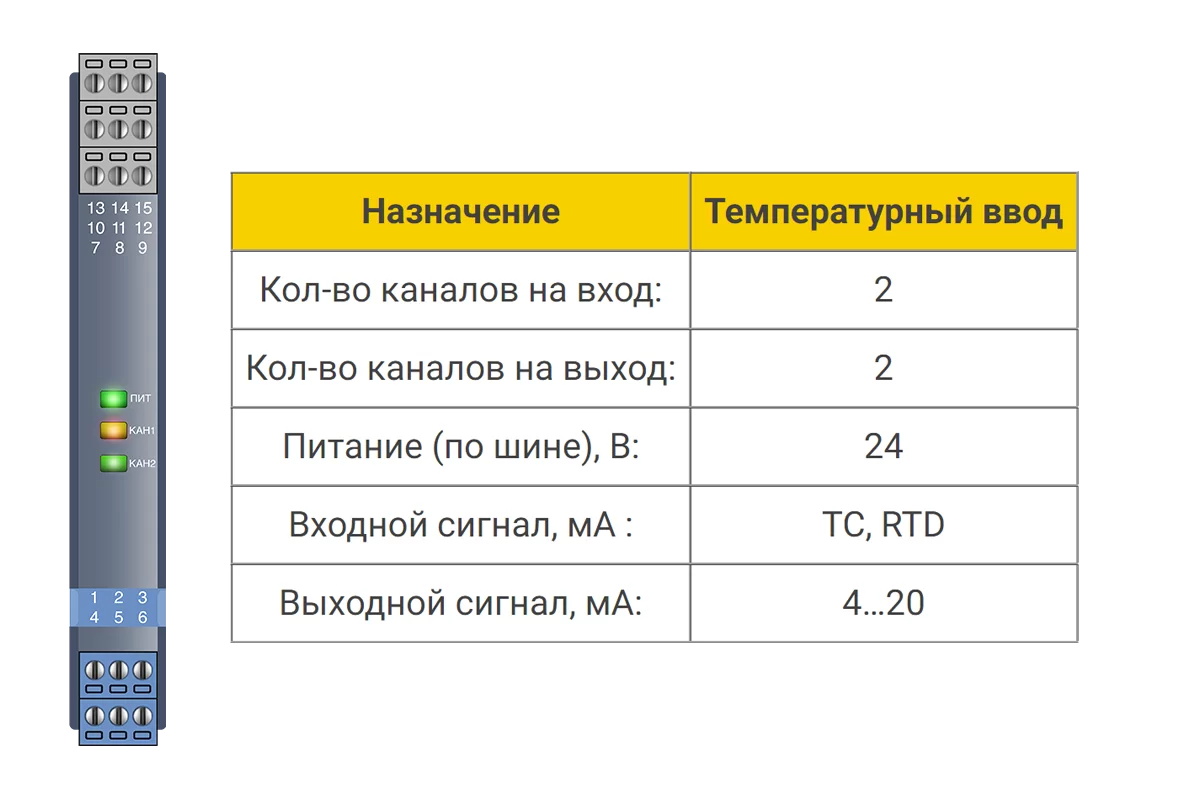

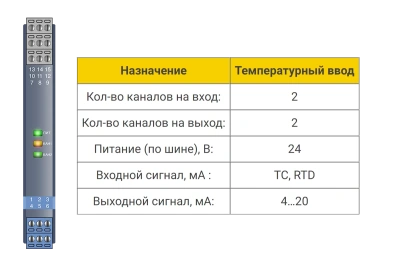

| Назначение | Температурный ввод |
| Кол-во каналов на вход: | 2 |
| Кол-во каналов на выход: | 2 |
| Питание (по шине), В: | 24 |
| Входной сигнал, мА : | TC, RTD |
| Выходной сигнал, мА: | 4…20 |
Сертификаты соответствия и разрешения:
| Основные параметры: | |||
| Температура эксплуатации, °С: | -20 … +60 | ||
| Источник питания, В: | 18..60 пост.тока. Защита от обратной полярности | ||
| Входной сигнал: | K, E, S, B, J, T, R, N, …Pt100, Cu100, Cu50, BA1, BA2 | ||
| Сопротивление линии (для RTD), Ом: | ≤20 на линию | ||
| Выходной сигнал , мА: | 4…20 | ||
| Нагрузка RL Исток , Ом: | ≤ 550 | ||
| Нагрузка RL Сток, Ом: | < [(U‐3)/0.02] | ||
| Точность компенсации, °С | 1 | ||
| Темп. диапазон компенсации, °С: | -20 … +60 | ||
| Монтаж на DIN-рейку, мм: | 35 | ||
| Максимальное безопасное напряжение, В: | 250 | ||
| Параметры искробезопасности: | |||
| клеммы 1, 2, 3; 4, 5, 6 | |||
| II C： | II B： | II A : | |
| U0 , В: | 8,7 | 8,7 | 8,7 |
| I0 , мА | 33 | 33 | 33 |
| P0 , мВт | 72 | 72 | 72 |
| C0 , мкФ | 5 | 35 | 700 |
| L0, мГн | 28 | 84 | 224 |
| Параметры передачи: | |||
| Погрешность, %: | 0,1 | ||
| Влияние температуры: | ≤30 х 10-6 /°C: | ||
| Время отклика, мс: | ≤ 500 | ||
| Мощность потребления, Вт: | ≤ 1,2 | ||
| Гальваническая изоляция, В: | |||
| переменный ток между искробезопасными и неискробезопасными цепями | ≥ 3000 | ||
| переменный ток между цепью питания и неискробезопасными цепями | ≥ 1500 | ||
| Сопротивление изоляции (между вводом/выводом/питанием), МОм: | ≥ 100 | ||
| тип | Диапазон, °С | Мин. интервал | Погрешность |
| К | ‐200… +1372 | < 300°C, ±0.3°C | ≥ 300°C, ±0.1% |
| Е | ‐100…+1000 | < 300°C, ±0.3°C | ≥ 300°C, ±0.1% |
| J | ‐100… +1200 | < 300°C, ±0.3°C | ≥ 300°C, ±0.1% |
| N | ‐200… +1300 | < 300°C, ±0.3°C | ≥ 300°C, ±0.1% |
| S | ‐50… +1768 | < 500°C, ±0.5°C | ≥ 500°C, ±0.1% |
| R | ‐50… +1768 | < 500°C, ±0.5°C | ≥ 500°C, ±0.1% |
| T | ‐20… +400 | < 300°C, ±0.3°C | ≥ 300°C, ±0.1% |
| B | +400… +1820 | < 500°C, ±0.5°C | ≥ 500°C, ±0.1% |
| PT100 | ‐200°…+850 | < 100°C, ±0.1°C | ≥ 100°C, ±0.1% |
| Cu50 | ‐50… +150 | < 100°C, ±0.1°C | ≥ 100°C, ±0.1% |
| Cu100 | ‐50… +150 | < 100°C, ±0.1°C | ≥ 100°C, ±0.1% |
Схема подключения
Габаритные размеры
