Цифровой ввод БИГ-43-1-11
Арт. Цифровой ввод БИГ-43-1-11
Рассчитать доставку
Гарантия 5 лет
Характеристики
Производитель
:
Завод ГОРЭЛТЕХ
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Соответствие стандартам:
ГОСТ 31610.0-2014 , ГОСТ 31610.11-2014 , ГОСТ IEC 60079-14-2013 , ТР ТС 012/2011 , ГОСТ IEC 61000-6-4-2016 , ГОСТ 30804.6.2-2013
Сертификаты:
Технические данные:
Габариты, опции, аксессуары:
Дополнительная информация:
Барьер предназначен для преобразования цифровых сигналов RS‐485 из опасной зоны в безопасную, а также обеспечивает питание преобразователя. Вход, выход и источник питания гальванически изолированы друг от друга.

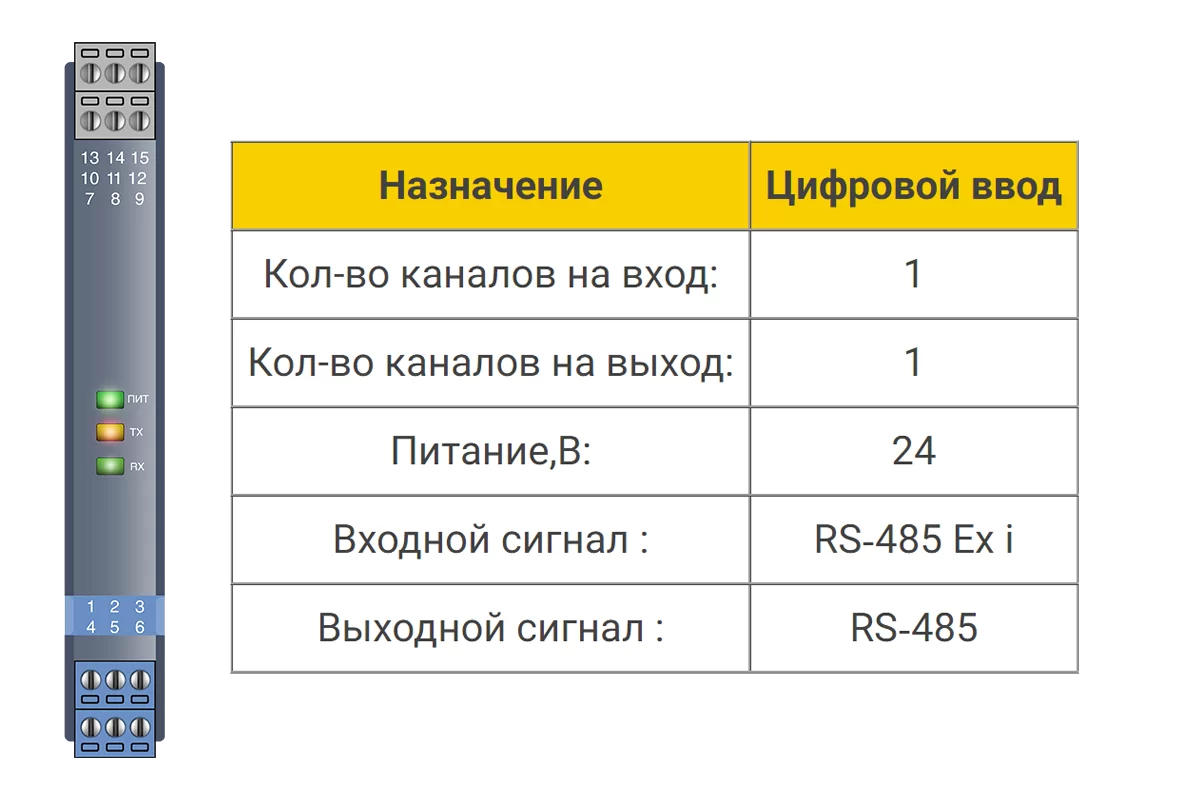

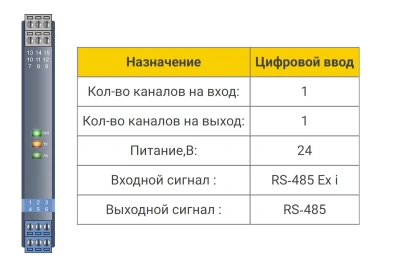

| Назначение | Цифровой ввод |
| Кол-во каналов на вход: | 1 |
| Кол-во каналов на выход: | 1 |
| Питание,В: | 24 |
| Входной сигнал : | RS‐485 Ex i |
| Выходной сигнал : | RS‐485 |
Сертификаты соответствия и разрешения:
| Основные параметры: | ||||||
| Температура эксплуатации, °С: | -20 … +60 | |||||
| Питание контура, В: | = 20..30 Защита от обратной полярности | |||||
| Входной сигнал: | RS‐485 Exi | |||||
| Режим передачи: | Полудуплекс | |||||
| Задержка, с: | ≤ 5 х 10‐9 | |||||
| Скорость передачи, кб/с: | ≤ 56 | |||||
| Параметры выдаваемого питания , В; мА: | = 9 ; 140 | |||||
| Выходной сигнал значение тока, мА: | ≤ 45 | |||||
| Напряжение выходное более, В: | = 11,25 | |||||
| Напряжение разомкнутой цепи, В: | 21,5 | |||||
| Монтаж на DIN-рейку, мм: | 35 | |||||
| Максимальное безопасное напряжение, В: | 250 | |||||
| Параметры искробезопасности: | ||||||
| клеммы 1, 2 | клеммы 3, 6 | |||||
| II C： | II B： | II A： | II C： | II B： | II A： | |
| U0 , В: | 7,6 | 7,6 | 7,6 | 17,1 | 17,1 | 17,1 |
| I0 , мА | 77 | 77 | 77 | 508 | 508 | 508 |
| P0 , мВт | 147 | 147 | 147 | 2172 | 2172 | 2172 |
| C0 , мкФ | 7 | 112 | 700 | 0,25 | 1,5 | 6,1 |
| L0, мГн | 6 | 18 | 48 | 0,063 | 0,189 | 0,504 |
| Параметры передачи: | ||||||
| Время отклика, мс: | ≤ 20 | |||||
| Мощность потребления, Вт: | ≤ 4,5 | |||||
| Гальваническая изоляция, В: | ||||||
| переменный ток между искробезопасными и неискробезопасными цепями | ≥ 3000 | |||||
| переменный ток между цепью питания и неискробезопасными цепями | ≥ 1500 | |||||
| Сопротивление изоляции (между вводом/выводом/питанием), МОм: | ≥ 100 | |||||
Схема подключения
Габаритные размеры
