Аналоговый вывод БИГ-1-2-11
Арт. Аналоговый вывод БИГ-1-2-11
Рассчитать доставку
Гарантия 5 лет
Характеристики
Производитель
:
Завод ГОРЭЛТЕХ
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Соответствие стандартам:
ГОСТ 31610.0-2014 , ГОСТ 31610.11-2014 , ГОСТ IEC 60079-14-2013 , ТР ТС 012/2011 , ГОСТ IEC 61000-6-4-2016 , ГОСТ 30804.6.2-2013
Сертификаты:
Технические данные:
Габариты, опции, аксессуары:
Дополнительная информация:

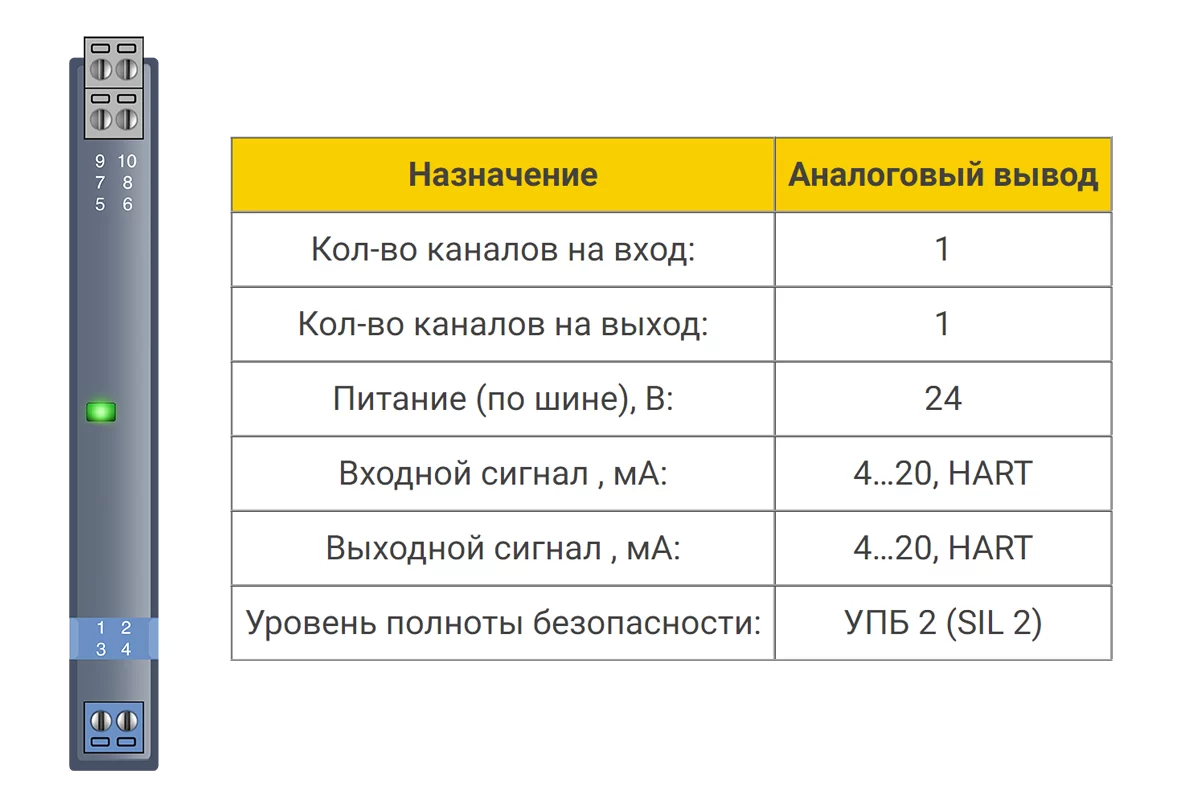

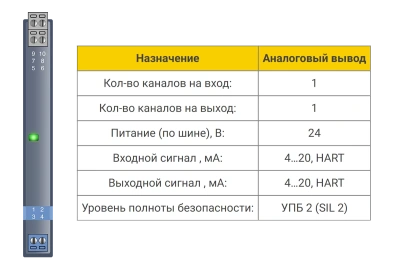

Барьер предназначен для искробезопасной передачи токового сигнала управления исполнительными приборами (I/P регуляторы, преобразователи) из безопасной зоны во взрывоопасную зону при помощи гальванической развязки. Позволяет передавать сигналы HART.
| Назначение | Аналоговый вывод |
| Кол-во каналов на вход: | 1 |
| Кол-во каналов на выход: | 1 |
| Питание (по шине), В: | 24 |
| Входной сигнал , мА: | 4…20, HART |
| Выходной сигнал , мА: | 4…20, HART |
| Уровень полноты безопасности: | УПБ 2 (SIL 2) |
Сертификаты соответствия и разрешения:
| Основные параметры: | |||||
| Уровень полноты безопасности(SIL): | УПБ 2 (SIL 2) | ||||
| Температура эксплуатации, °С: | -20 … +60 | ||||
| Источник питания, В: | = 20..30. Защита от обратной полярности | ||||
| Входной сигнал, мА: | 4…20, HART | ||||
| Выходной сигнал, мА: | 4…20, HART | ||||
| Падение входного напряжения, В: | ≤ 1,2 | ||||
| Нагрузка RL , Ом: | 80…800 | ||||
| Монтаж на DIN-рейку, мм: | 35 | ||||
| Максимальное безопасное напряжение, В: | 250 | ||||
| Параметры искробезопасности: | |||||
| клеммы 1, 2 | |||||
| II C： | II B： | II A : | |||
| U0 , В: | 25,2 | 25,2 | 25,2 | ||
| I0 , мА | 93 | 93 | 93 | ||
| P0 , мВт | 586 | 586 | 586 | ||
| C0 , мкФ | 0,107 | 0,82 | 2,9 | ||
| L0, мГн | 4,2 | 12,6 | 33,6 | ||
| Параметры передачи: | |||||
| Погрешность, %: | 0,1 | ||||
| Влияние температуры: | ≤30 х 10-6 /°C: | ||||
| Время отклика, мс: | ≤ 2 | ||||
| Мощность потребления, Вт: | ≤ 1,0 | ||||
| Гальваническая изоляция, В: | |||||
| переменный ток между искробезопасными и неискробезопасными цепями | ≥ 3000 | ||||
| переменный ток между цепью питания и неискробезопасными цепями | ≥ 1500 | ||||
| Сопротивление изоляции (между вводом/выводом/питанием), МОм: | ≥ 100 | ||||
| Величина выходного сигнала в безопасном состоянии, мА: | <3,6 или > 21,5 | ||||
| Параметры выхода 2: | Обнаружение выходного сопротивления нагрузки менее 80 Ом на выводе определяется как состояние КЗ. Обнаружение выходного сопротивления нагрузки более 6000 Ом на выводе определяется как обрыв линии. В обоих случаях неисправности значение входного тока ограничивается в пределах 1 мА, а значение выходного тока ограничивается 3 мА. | ||||
Схема подключения
Габаритные размеры
Дополнительная информация:
