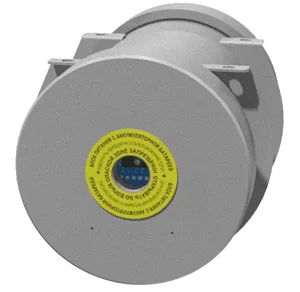

Взрывозащищенный источник бесперебойного питания ШГВА-ИБП

Взрывозащищенные аккумуляторные источники электропитания ШГВА-ИБП предназначены для электропитания напряжением 12 В постоянного тока взрывозащищенного электрооборудования.

Корпус ШГВА-ИБП выполнен из коррозионностойкого модифицированного алюминиево-кремниевого сплава, устойчивого к солевому туману и другим химическим веществам. Для покрытия корпусов используется антистатическое полимерно-эпоксидное порошковое окрашивание. Цвет окрашивания RAL 7035.

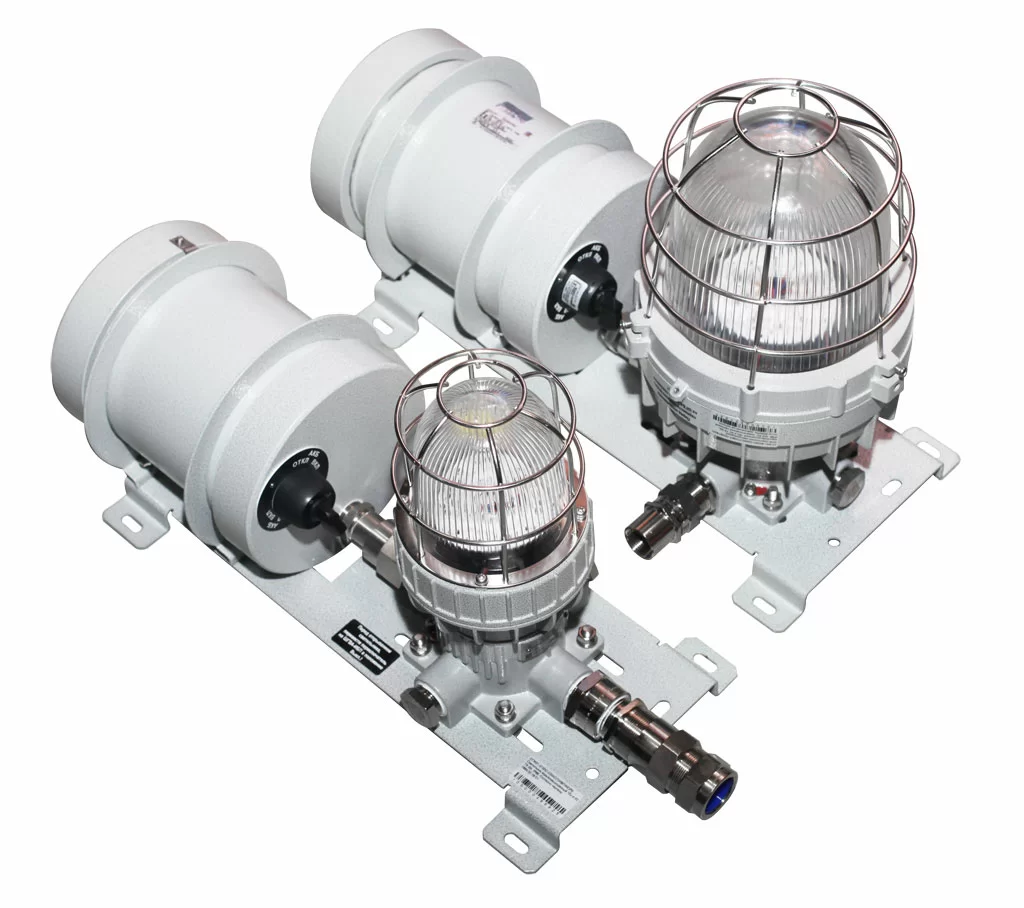

Светильники с взрывозащищенным источником бесперебойного питания ШГВА-ИБП могут быть использованы для создания систем резервного и эвакуационного аварийного освещения.

Маркировка взрывозащиты:

1Ex db IIC T6...T5 Gb

Защита:

IP66/IP67/IP69

Сертификаты соответствия и разрешения:

EAЭС RU C-RU.HA67.B.00167/21

Морской регистр СТО №21.09496.120

ТУ 27.20.20-035-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

Температура окружающей среды, °С:

-60...+60 (для ШГВА-ИБП 3,2 A*ч)
-60…+50 (для ШГВА-ИБП 7 A*ч)

Максимальное напряжение, В:

входное: ~140-230
выходное: ⎓ 12

Макс. ток нагрузки, А:

3 (для ШГВА-ИБП 3,2 A*ч)
5 (для ШГВА-ИБП 7 A*ч)

Покрытие:

Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Материал корпуса:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный.

Емкость АКБ, A*ч:

3,2; 7

Класс защиты от поражения электрическим током:

I

Масса, кг:

5,9 (для ШГВА-ИБП 3,2 A*ч);
7,1 (для ШГВА-ИБП 7 A*ч)

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

3D модели:

Модели STP

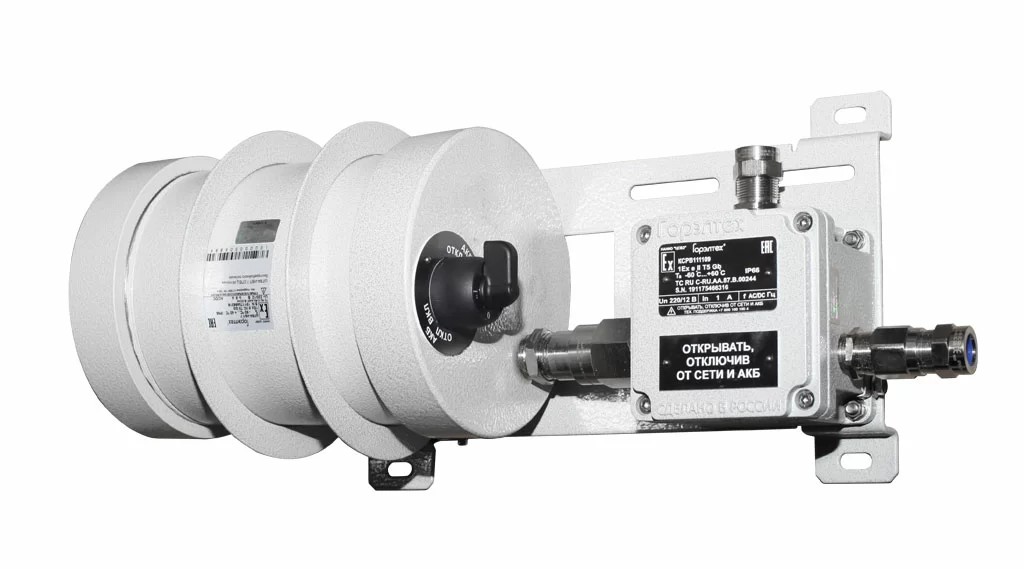

Схема подключения ШГВА-ИБП к коробке

Принцип работы устройства состоит в следующем:

1. Нормальный режим работы - в сети присутствует питающее напряжение. В этот момент происходит заряд аккумуляторной батареи. Питание подключенных к ИБП устройств (светильников и др.) осуществляется от питающего напряжения через преобразователь 220-12 В. На ШГВ-ИБП можно наблюдать свечение зеленого индикатора (наличие входного напряжения при работе от сети переменного тока) и красного индикатора (наличие и нормальный заряд АКБ).
2. Аварийный режим работы - в сети пропадает питающее напряжение. В этот момент питание подключённых к ИБП устройств (светильники и др.) осуществляется от аккумуляторной батареи. На ШГВ-ИБП наблюдается погасание зеленого светодиода и постоянное свечение только красного светодиода (наличие выходного напряжения при работе от АКБ)
3. Цепь управления реле К1 выведена на клеммы 1; 2, для подключения дистанционного выключателя, индивидуального для каждого ШГВ-ИБП. При подключённом выключателе, независимо от режима работы, светильник выключается только после замыкания его контакта. По умолчанию между клеммами 1; 2 стоит перемычка.
4. ИБП автоматически переходит в режим работы от АКБ при пропадании напряжения сети.
5. ИБП автоматически переходит в режим работы от сети при восстановлении сетевого напряжения.

СГЖ01-1240С/ИБП, СГЖ01-2480С/ИБП, СГЖ01-3720С/ИБП

СГЖ01-4960С/ИБП, СГЖ01-6200С/ИБП, СГЖ01-7440С/ИБП

СГУ01-1240С/ИБП, СГУ01-2480С/ИБП, СГУ01-3720С/ИБП

СГУ01-4960С/ИБП, СГУ01-7440С/ИБП

СГМ02-1860С/20-220AC/ИБП, СГМ02-1860С/90-220AC/ИБП

СГУ02-7440С.../ИБП

Таблица совместимости

Внешний вид	Наименование	Емкость АКБ, А*ч	Прибл. время работы в аварийном режиме, ч
	СГЖ01-1240С/ИБП	3,2	3
	СГЖ01-2480С/ИБП	3,2	1,5
	СГЖ01-3720С/ИБП	3,2	1
	СГЖ01-4960С/ИБП	7	1,8
	СГЖ01-6200С/ИБП	7	1,4
	СГЖ01-7440С/ИБП	7	1,2
	СГМ02-1860С/20-220AC/ИБП	3,2	2,5
	СГМ02-1860С/90-220AC/ИБП	3,2	2,5
	СГУ01-1240С/ИБП	3,2	3
	СГУ01-2480С/ИБП	3,2	1,5
	СГУ01-3720С/ИБП	3,2	1
	СГУ01-4960С/ИБП	7	1,8
	СГУ01-7440С/ИБП	7	1,2
	СГУ02-7440С.../ИБП	7	1,8
