Взрывозащищенные щиты с автоматическим вводом резерва типа ШГВ-АВР (CCFE-R)
Взрывозащищенные щиты управления ШГВ-АВР (с автоматическим вводом резерва) предназначены для распределения электроэнергии постоянного и переменного тока в стационарных осветительных сетях, сетях питания двигателей и т.п., устанавливаемых во взрывоопасных зонах.
Количество фидеров и их характеристики (количество фаз, сила тока) определяются в соответствии с требованиями заказчика. Один модуль (на базе корпуса ЩОРВ896746) может содержать до 27-и фидеров, таким образом минимальная комплектация составляет один вводной модуль (с АВР) и два выводных модуля (с фидерами). При увеличении шкафа на один модуль с фидерами ширина увеличивается на 730 мм.
Кроме того, на взрывозащищенном щите ШГВ-АВР возможно установить дистанционное управление на отходящие линии (установка контакторов или мотор-редукторов).
Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.
Область применения – взрывоопасные зоны помещений и наружных установок I, II, III, IV классов опасности, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующему применение электрооборудования во взрывоопасных зонах и зонах, опасных по воспламенению горючей пыли по ГОСТ 61241-3-2011.
Знак «Х», размещенный после Ех-маркировки устройства указывает, что устройство запрещено использовать во взрывоопасных смесях ацетилена с воздухом.
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex db IIС T6...T5 Gb X 1Ex db IIB+H2 T6...T5 Gb 1Ex db e IIB T6...T5 Gb Ex tb IIIC T70°С...T100°С Db PB Ex d I MbРН1
РН2
Категория II по подгруппе газов IIA, IIB+H2, IIC (кроме ацетилена), зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Объекты, поднадзорные РМРС
ТУ 3400-005-72453807-07 ТУ 27.12.31-048-72453807-2017
-60...+60 (Т5/Т100°С)
-20...+55 (для рудничного взрывозащищенного исполнения)
-60...+60 (для рудничного нормального и общепромышленного исполнений)
Нержавеющая сталь марки 08х17М13М2Т по ГОСТ 5632-2014 (AISI 316) (ЩОРВ-Н, ЩОРВ-НТ, КСРВ-Н)
Примечание: щиты управления ШГВ...-АВР изготавливаются со всеми требованиями и пожеланиями заказчика.
Дополнительная информация:АВР схема с неявным резервом
АВР схема с явным резервом
ПРИМЕР ИСПОЛНЕНИЯ ЩИТА ШГВ...-АВР ПО СХЕМЕ ЗАКАЗЧИКА
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты МИР, Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- ЮMoney при онлайн-заказе. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.

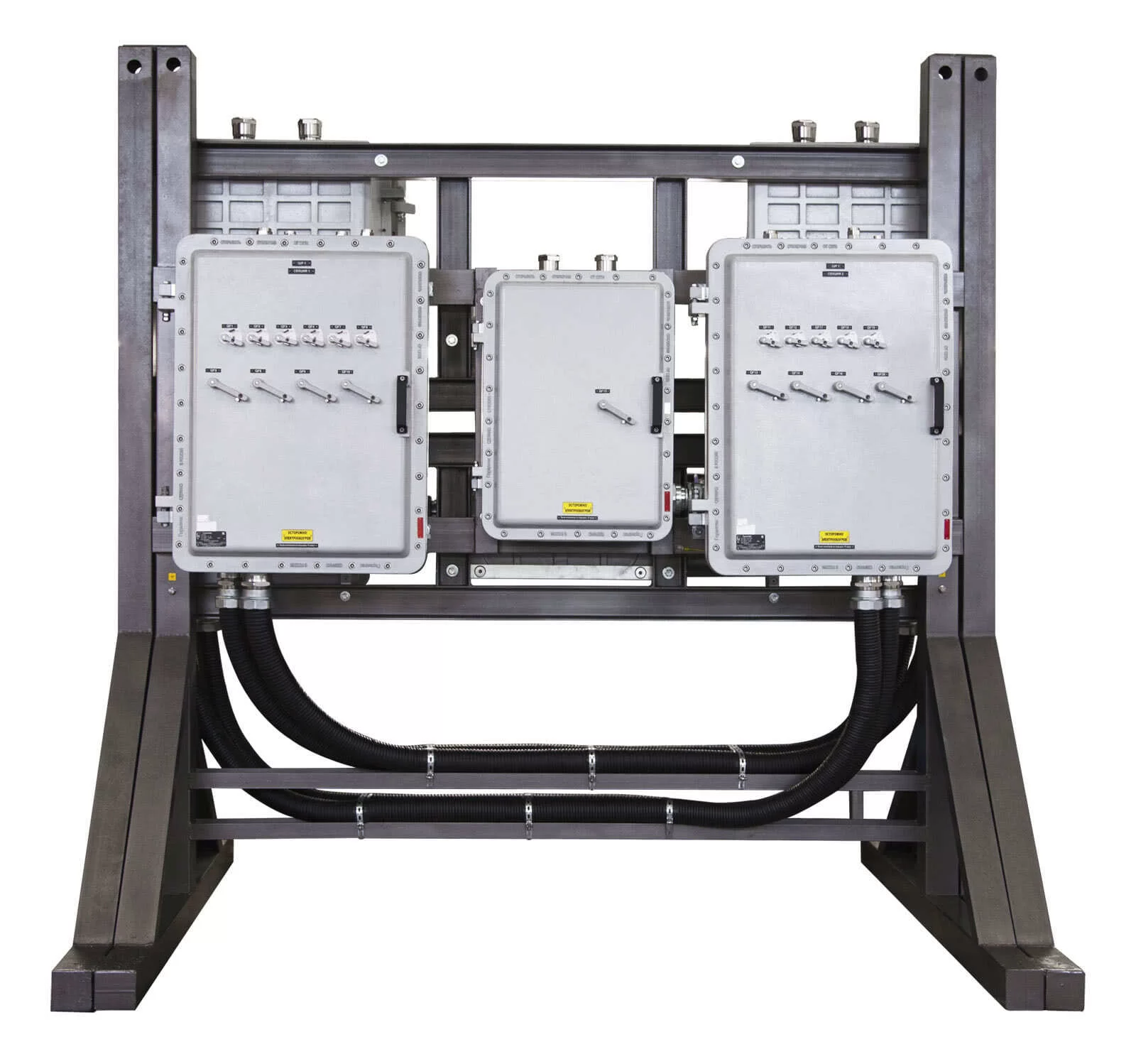

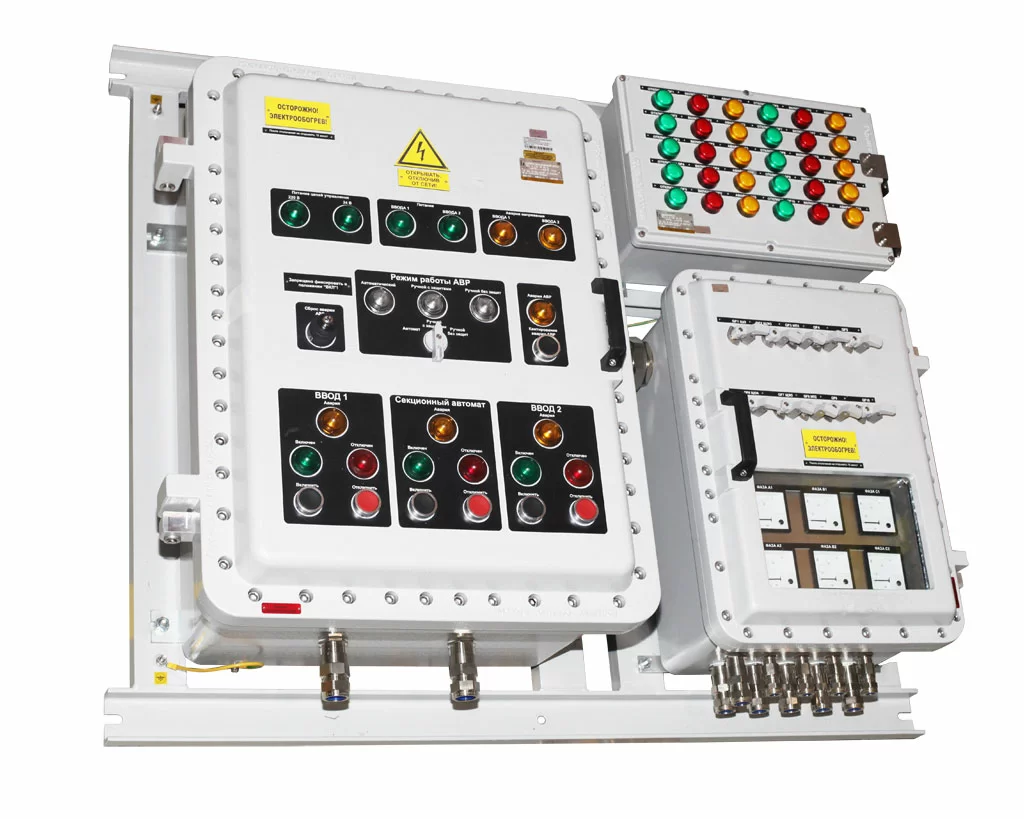

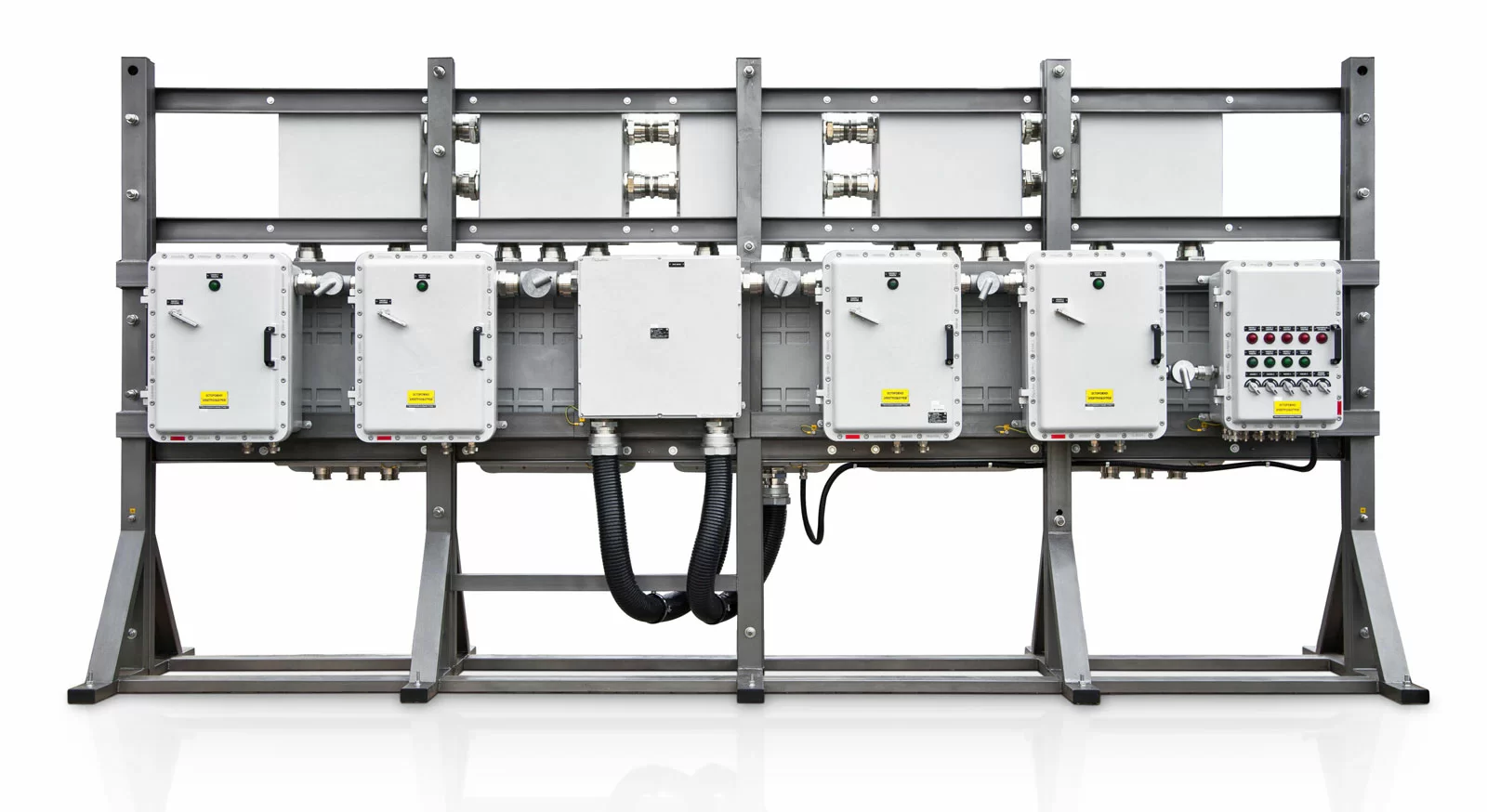

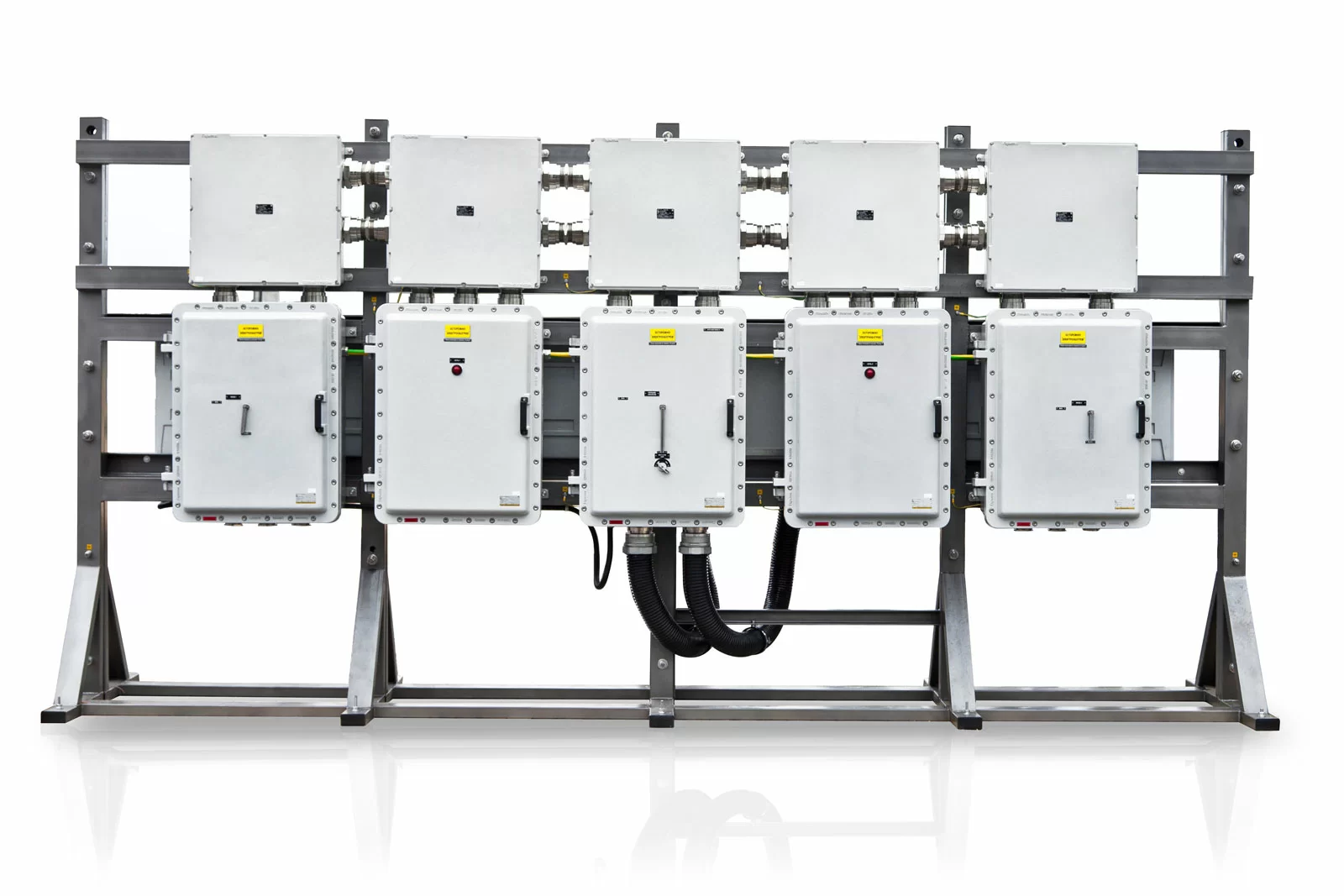

Фотогалерея
