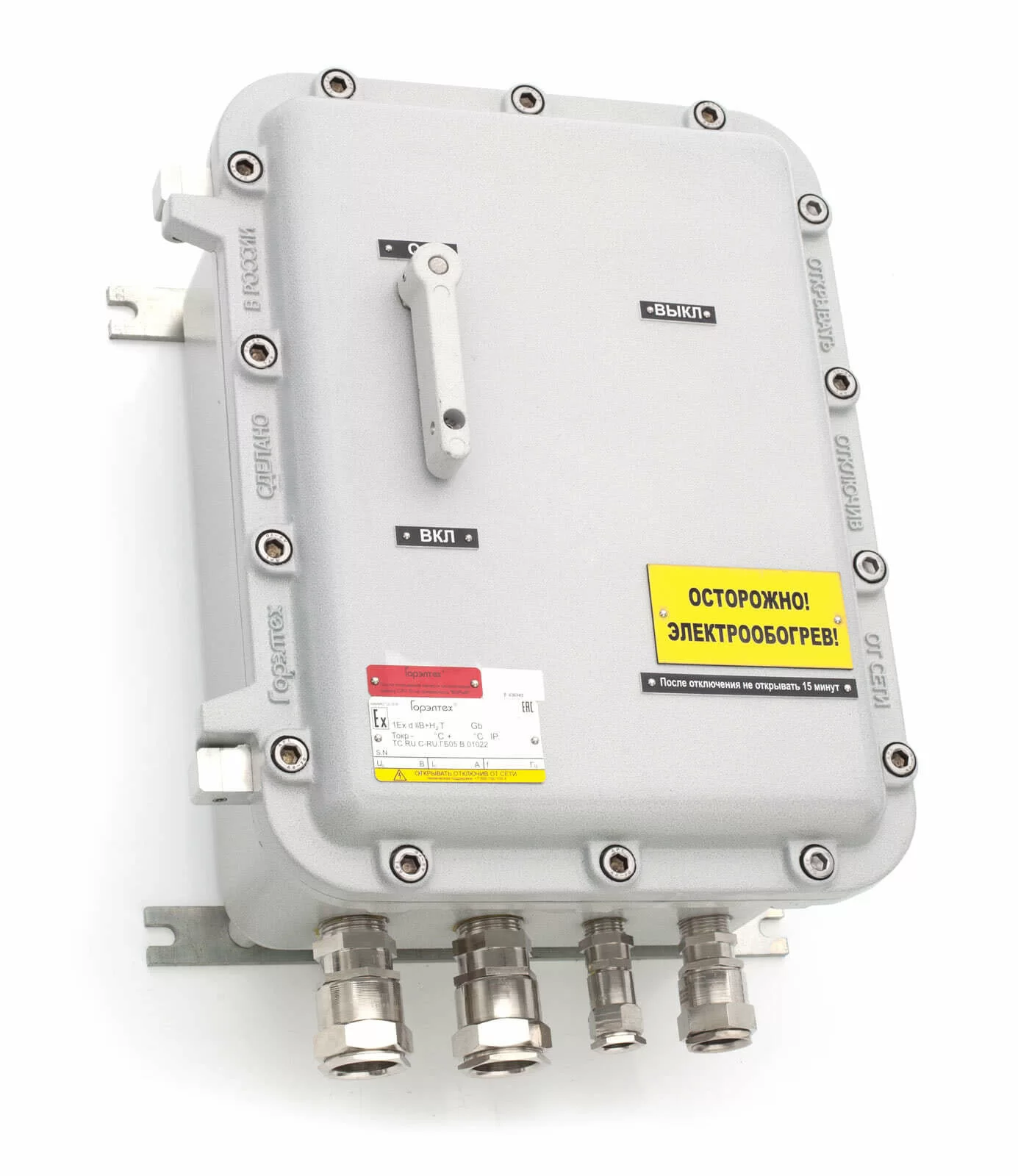

Взрывозащищенные выключатели-разъединители-предохранители ШГВ-ВРП (CCFE-ВРП)
Взрывозащищенные выключатели-разъединители-предохранители ШГВ-ВРП предназначены для коммутации, защитного отключения и защиты нагрузок от сверхтока в низковольтных цепях во взрывоопасных зонах предприятий химической, нефтеперерабатывающей, газовой и других отраслей промышленности в зонах с потенциально взрывоопасной атмосферой. Взрывозащищенные выключатели-разъединители-предохранители ШГВ-ВРП изготавливаются на базе оболочек ЩОРВ.
Возможность пломбирования ручки управления ШГВ-ВРП.
Для рудничного исполнения (PB ExdI) используется вводная клеммная коробка на базе оболочки ЩОРВ. Размер вводной коробки зависит от типоразмера применяемых кабелей.
Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
Знак «Х», размещенный после Ех-маркировки устройства указывает, что устройство запрещено использовать во взрывоопасных смесях ацетилена с воздухом.
| Разъединение | Защита |
|
- Отсоединение обоих выводов плавких вставок в аппаратах всех номиналов. Быстродействующий механизм отключения, независимый от предохранителей. - Полное разъединение цепей питания и управления для обеспечения безопасности людей и оборудования. - Вспомогательные контакты GS1 AN. - Принудительное размыкание контактов в случае приваривания. - Четко видимый разрыв цепи между разомкнутыми контактами - Категории применения ~23/690 В и ⎓23/500 В. |
- С предохранителями типа gG (gl). - С предохранителями типа aM (совместно с тепловым реле перегрузки). - С быстродействующими предохранителями. - Указатель срабатывания предохранителя - Условный максимальный ток короткого замыкания 100 кА для аппаратов всех номиналов. Отключающая способность предохранителей эквивалентна максимальной отключающей способности выключателей-разъединителей. |
Маркировка взрывозащиты:
1Ex db IIС T6...T5 Gb X 1Ex db IIB+H2 T6...T5 Gb Ex tb IIIC T85°C...T100°C Db РВ Ex d I MbРН1/РН2
Категория II по подгруппе газов IIA, IIB+H2, IIC (кроме ацетилена), зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Объекты, поднадзорные РМРС
ТУ 3400-005-72453807-07 ТУ 27.12.31-048-72453807-2017
-20...+55 (для рудничного оборудования)
| Наименование | Кол-во полюсов | Номинальный ток, A | Типоразмер плавкой вставки | Габаритные размеры (без учета кабельных вводов), мм | ||
| A | B | C | ||||
| ШГВ-ВРП-3П-32-… | 3 | 32 | C… | 304 | 204 | 211 |
| ШГВ-ВРП-3П+Н-32-… | 4 | 32 | C… | 304 | 204 | 211 |
| ШГВ-ВРП-3П-50-… | 3 | 50 | E… | 364 | 284 | 215 |
| ШГВ-ВРП-4П-50-… | 4 | 50 | E… | 364 | 284 | 215 |
| ШГВ-ВРП-3П-100-… | 3 | 100 | F… | 425 | 325 | 226 |
| ШГВ-ВРП-4П-100-… | 4 | 100 | F… | 425 | 325 | 226 |
| ШГВ-ВРП-3П-160-… | 3 | 160 | G… | 576 | 396 | 268 |
| ШГВ-ВРП-4П-160-… | 4 | 160 | G… | 576 | 396 | 268 |
| ШГВ-ВРП-3П-250-… | 3 | 250 | H… | 650 | 450 | 265 |
| ШГВ-ВРП-4П-250-… | 4 | 250 | H… | 650 | 450 | 265 |
| ШГВ-ВРП-3П-400-… | 3 | 400 | J… | 891 | 671 | 455 |
| ШГВ-ВРП-4П-400-… | 4 | 400 | J… | 891 | 671 | 455 |
| ШГВ-ВРП-3П-630-… | 3 | 630 | K… | 891 | 671 | 455 |
| ШГВ-ВРП-4П-630-… | 4 | 630 | K… | 891 | 671 | 455 |
| ШГВ-ВРП-3П-1250-… | 3 | 1250 | L… | 1000 | 700 | 500 |
| ШГВ-ВРП | - | X | - | XХ | - | Х | - | X | / | X | – ТУ 27.12.31-048-72453807-2017 |
| Тип устройства | |||||||||||
| Кол-во полюсов | |||||||||||
| Номинальный ток | |||||||||||
| Тип плавкой вставки | |||||||||||
| Тип кабельного ввода (сторона расположения) | |||||||||||
| Опции, аксессуары и исполнения |
ПРИМЕР ЗАКАЗА: ШГВ-ВРП-3П-250-HA1201-1КОВ4(Б)-1КНВ5(Г) – ТУ 27.12.31-048-72453807-2017
Взрывозащищенный выключатель-разъединитель-предохранитель на базе корпуса ЩОРВ трехполюсный на номинальный ток 250А с плавкой вставкой на 200А для защиты от токов К.З. с одним кабельным вводом для бронированного кабеля КОВ4 на стороне Б и одним кабельным вводом КНВ5 на стороне Г.
Для рудничного исполнения (PB ExdI) используется вводная клеммная коробка на на базе оболочки ЩОРВ. Размер вводной коробки зависит от типоразмера применяемых кабелей.
| Типоразмер и тип плавких вставок | Номинальное напряжение, B | Номинальный ток, A | Защита от | |
| короткое замыкание (тип aM) | короткое замыкание и перегрузка (тип gG) | |||
| C… (цилиндрический 10х38) | ~ 500 | 0,16 0,25 | СА001 | - |
| 0,25 | СА002 | - | ||
| 0,5 | СА005 | - | ||
| 1 | СА01 | - | ||
| 2 | СА02 | СN02 | ||
| 4 | СА04 | СN04 | ||
| 6 | СА06 | СN06 | ||
| 8 | СА08 | СN08 | ||
| 10 | СА10 | СN10 | ||
| 12 | СА12 | СN12 | ||
| 16 | СА16 | СN16 | ||
| ~400 | 20 | СА20 | СN20 | |
| 25 | СА25 | СN25 | ||
| 32 | СА32 | СN32 | ||
| E… (цилиндрический 14х51) | ~690 | 0,25 | ЕА002 | - |
| 0,5 | ЕА005 | - | ||
| ~ 500 | 1 | ЕА01 | - | |
| 2 | ЕА02 | - | ||
| 4 | ЕА04 | ЕN04 | ||
| 6 | ЕА06 | ЕN06 | ||
| 8 | ЕА08 | - | ||
| 10 | ЕА10 | ЕN10 | ||
| 12 | ЕА12 | - | ||
| 16 | ЕА16 | ЕN16 | ||
| 20 | ЕА20 | ЕN20 | ||
| 25 | ЕА25 | ЕN25 | ||
| 32 | ЕА32 | ЕN32 | ||
| 40 | ЕА40 | ЕN40 | ||
| ~ 400 | 50 | ЕА50 | ЕN50 | |
| F… (цилиндрический 22х58) | ~690 | 4 | FА04 | - |
| 6 | FА06 | - | ||
| 8 | FА08 | - | ||
| 10 | FА10 | FN10 | ||
| 16 | FА16 | - | ||
| 20 | FА20 | FN20 | ||
| 25 | FА25 | FN25 | ||
| 32 | FА32 | FN32 | ||
| 40 | FА40 | FN40 | ||
| 50 | FА50 | FN50 | ||
| ~ 500 | 63 | FA63 | FN63 | |
| 80 | FA80 | FN80 | ||
| 100 | FA100 | FN100 | ||
| ~ 400 | 125 | FA125 | ||
| G… (призматические с ножевыми контактами типоразмер 00) | ~ 500 | 10 | - | FGN10 |
| 16 | FGA16 | FGN16 | ||
| 20 | FGA20 | FGN20 | ||
| 25 | FGA25 | FGN25 | ||
| 32 | FGA32 | FGN32 | ||
| 40 | FGA40 | FGN40 | ||
| 50 | FGA50 | FGN50 | ||
| 63 | FGA63 | FGN63 | ||
| 80 | FGA80 | FGN80 | ||
| 100 | FGA100 | FGN100 | ||
| 125 | - | FGN125 | ||
| 160 | - | FGN160 | ||
| ~ 400 | 125 | FGA125 | - | |
| G… (призматические с ножевыми контактами типоразмер 0) | ~ 500 | 50 | GA1051 | GN1051 |
| 63 | GA1061 | GN1061 | ||
| 80 | GA1081 | GN1081 | ||
| 100 | GA1101 | GN1101 | ||
| 125 | GA1121 | GN1121 | ||
| 160 | GA1161 | GN1161 | ||
| 200 | GA1201 | - | ||
| H… (призматические с ножевыми контактами типоразмер 1) | ~ 500 | 160 | HA1161 | HN1161 |
| 200 | HA1201 | HN1201 | ||
| 250 | HA1251 | HN1251 | ||
| 315 | HA1311 | - | ||
| J… (призматические с ножевыми контактами типоразмер 2) | ~ 500 | 250 | JA1251 | JN1251 |
| 315 | JA1311 | JN1311 | ||
| 400 | JA1401 | JN1401 | ||
| 500 | JA1501 | - | ||
| K… (призматические с ножевыми контактами типоразмер 3) | ~ 500 | 400 | KA1401 | - |
| 500 | KA1501 | KN1501 | ||
| 630 | KA1631 | KN1631 | ||
| L… (призматические с ножевыми контактами типоразмер 4) | ~ 500 | 630 | LA1631 | - |
| 800 | LA1801 | LN1801 | ||
| 1000 | LA1101 | LN1101 | ||
| ~ 400 | 1250 | LA1251 | LN1251 | |
