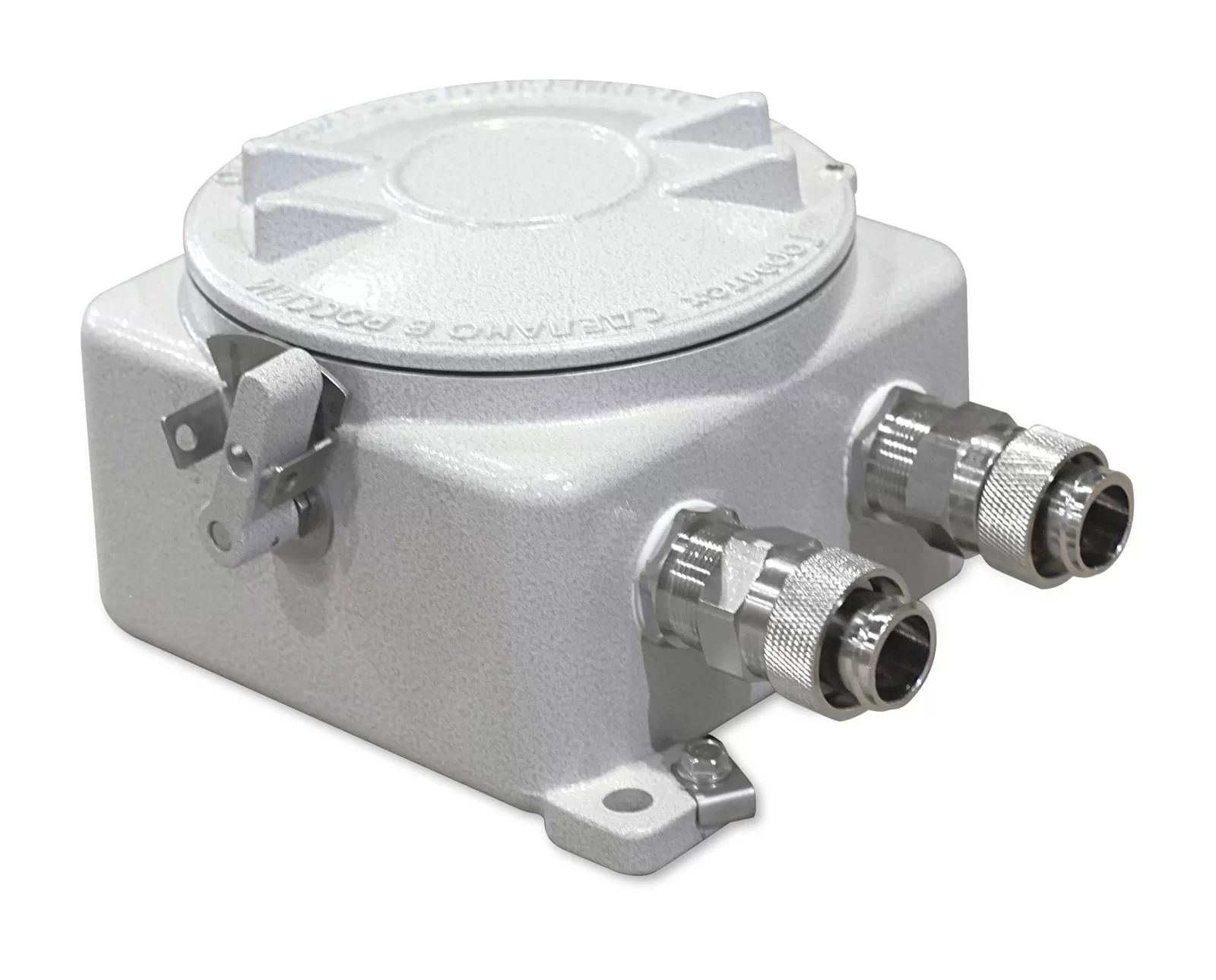

Компактный модуль коммутации взрывозащищенный ШГВА-УЗО (CCA-УЗО) с устройством защитного отключения
Артикул:
Компактный модуль коммутации взрывозащищенный ШГВА-УЗО (CCA-УЗО) с устройством защитного отключения
По запросу
Нашли дешевле?
По запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ГОСТ 14254-2015 , ГОСТ 31610.0-2014 , ГОСТ IEC 60079-1-2013 , ГОСТ IEC 60079-31-2013 , Гл. 7.3 ПУЭ , Гл. 7.4 ПУЭ , РД 5.2-093-2004 , ГОСТ 12.2.007.0-75. ССБТ , ГОСТ 24754-2013 , ГОСТ 30852.0-2002 , ГОСТ 30852.20-2002 , ТР ТС 012/2011 , ТР ТС 004/2011 , ТР ТС 020/2011
Сертификаты:
Маркировка взрывозащиты:
1Ex db IIC T6...T5 Gb
Ex tb IIIC T85°С ...T100°С Db РВ Ex d I Mb (по согласованию)
ТУ 3400-005-72453807-07 ТУ 27.12.31-048-72453807-2017
Технические данные:
Габариты, опции, аксессуары:
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
ФОРМИРОВАНИЕ ЗАКАЗА
Компактные модули коммутации взрывозащищенные ШГВА-УЗО с устройством защитного отключения предназначены для защиты от тока утечки в электрической цепи. При обнаружении устройством в защищаемом участке сети тока утечки (повреждения) на землю, происходит срабатывание устройства, приводящее к отключению защищаемой сети. Устройства серии ШГВА-УЗО имеет 1Р+N или 3Р+N полюсов. Внутренние и внешние болты заземления. Используются зарекомендовавшие себя промышленные серии УЗО Schneider Electric (торговая марка Merlin Gerin), по требованию клиента устанавливаются и другие типы УЗО.
Для прямого ввода кабелей или проводов в Exd оболочку модуля коммутации применяются специально разработанные Exd вводы для прямого ввода серии КНВ, КОВ, КНВТН, КНВТВ, КНВМ и с компаундированием серии КНВЗ. Согласно обязательным требованиям характеристика отражена в сертификате. Это позволяет отказаться от вводной коммутационной коробки, что делает продукцию OOO «ЗАВОД ГОРЭЛТЕХ» уникальной по сравнению с продукцией других компаний.
Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.
ВАЖНО ЗНАТЬ: Ряд ”гаражных” производителей из различных стран собирают модули коммутации (защита вида Exd) с прямым вводом, устанавливая обычные Exd ввода (нет отраженных данных в сертификате). Данная продукция ВЗРЫВООПАСНА в применении, так как такие вводы во время старения уплотнителя не обеспечивают взрывонепроницаемость.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
Соответствие стандартам: Маркировка взрывозащиты: 1Ex db IIC T6...T5 Gb Ex tb IIIC T85°С ...T100°С DbМаркировка рудничного оборудования:
РВ Ex d I Mb (по согласованию)Защита:
Установка:
Категория I по рудничному газу и пыли;
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Сертификаты соответствия и разрешения:
ТУ 3400-005-72453807-07 ТУ 27.12.31-048-72453807-2017
Температура окружающей среды, °С:
-60...+40/+60
-20...+55 (для рудничного оборудования)
-20...+55 (для рудничного оборудования)
Максимальное напряжение, В:
1000/250
Максимальная сила тока, А:
160
Резьба на присоединительных отверстиях:
Покрытие:
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Материал корпуса:
Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный
Класс защиты от поражения электрическим током:
I
Масса, кг:
4
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)
3D модели:
Для номинального тока до 63А**
Для номинального тока от 80А до 125А**
** Для рудничного взрывозащищенного исполнения используются вводные рудничные клеммные коробки с взрывозащитой вида Exd.
Требуется установка вводного корпуса с переходными клеммами, в случае использования кабелей с жилами сечением более:
- 35 мм2 для модульных дифференциальных выключателей нагрузки 25 – 100А.
| Маркировка для заказа | Описание |
| ШГВА-УЗО -2-25-30 | Устройство защитного отключения 2 полюса, Iном=25A, Iутечки=30мА |
| ШГВА-УЗО -2-25-300 | Устройство защитного отключения 2 полюса, Iном=25A, Iутечки=300мА |
| ШГВА-УЗО -2-40-30 | Устройство защитного отключения 2 полюса, Iном=40A, Iутечки=30мА |
| ШГВА-УЗО -2-40-100 | Устройство защитного отключения 2 полюса, Iном=40A, Iутечки=100мА |
| ШГВА-УЗО -2-40-300 | Устройство защитного отключения 2 полюса, Iном=40A, Iутечки=300мА |
| ШГВА-УЗО -2-63-30 | Устройство защитного отключения 2 полюса, Iном=63A, Iутечки=30мА |
| ШГВА-УЗО -2-63-300 | Устройство защитного отключения 2 полюса, Iном=63A, Iутечки=300мА |
| ШГВА-УЗО -2-80-300 | Устройство защитного отключения 2 полюса, Iном=80A, Iутечки=300мА |
| ШГВА-УЗО -2-100-300 | Устройство защитного отключения 2 полюса, Iном=100A, Iутечки=300мА |
| ШГВА-УЗО -4-25-30 | Устройство защитного отключения 4 полюса, Iном=25A, Iутечки=30мА |
| ШГВА-УЗО -4-25-300 | Устройство защитного отключения 4 полюса, Iном=25A, Iутечки=300мА |
| ШГВА-УЗО -4-40-30 | Устройство защитного отключения 4 полюса, Iном=40A, Iутечки=30мА |
| ШГВА-УЗО -4-40-300 | Устройство защитного отключения 4 полюса, Iном=40A, Iутечки=300мА |
| ШГВА-УЗО -4-63-30 | Устройство защитного отключения 4 полюса, Iном=63A, Iутечки=30мА |
| ШГВА-УЗО -4-63-100 | Устройство защитного отключения 4 полюса, Iном=63A, Iутечки=100мА |
| ШГВА-УЗО -4-63-300 | Устройство защитного отключения 4 полюса, Iном=63A, Iутечки=300мА |
| ШГВА-УЗО -4-80-300 | Устройство защитного отключения 4 полюса, Iном=80A, Iутечки=300мА |
| ШГВА-УЗО -4-100-30 | Устройство защитного отключения 4 полюса, Iном=100A, Iутечки=30мА |
| ШГВА-УЗО -4-100-100 | Устройство защитного отключения 4 полюса, Iном=100A, Iутечки=100мА |
| ШГВА-УЗО -4-100-300 | Устройство защитного отключения 4 полюса, Iном=100A, Iутечки=300мА |
| ШГВА-УЗО -4-125-30 | Устройство защитного отключения 4 полюса, Iном=125A, Iутечки=30мА |
| ШГВА-УЗО -4-125-100 | Устройство защитного отключения 4 полюса, Iном=125A, Iутечки=100мА |
| ШГВА-УЗО -4-125-300 | Устройство защитного отключения 4 полюса, Iном=125A, Iутечки=300мА |
| ШГВА-УЗО | - | X | - | Х | - | X | Х | / | Х | – ТУ 27.12.31-048-72453807-2017 |
| Название изделия | ||||||||||
| Кол-во полюсов выключателя | ||||||||||
| Ток срабатывания | ||||||||||
| Количество кабельных вводов | ||||||||||
| Тип кабельных вводов | ||||||||||
| Опции, аксессуары и исполнения |
Пример заказа: ШГВА-УЗО-2-25-30-2КНВ2 -ТУ 27.12.31-048-72453807-2017
Устройство ШГВА-УЗО, укомплектованное:
- 2-х полюсным устройством защитного отключения (Iном=25A, Iутечки=30мА), с ручкой управления
- 2-мя кабельными вводами под небронированный кабель КНВ2
