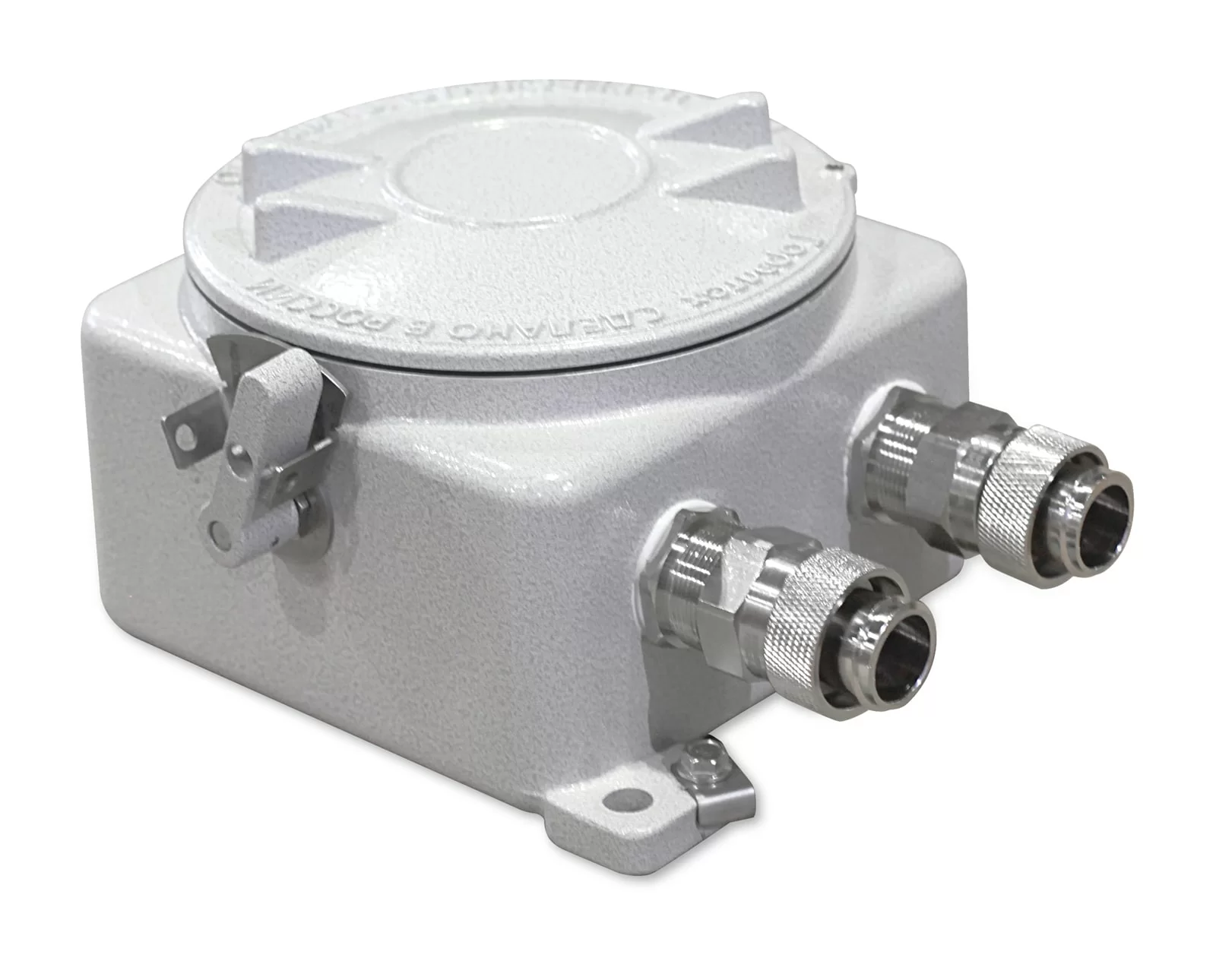

Компактный модуль коммутации взрывозащищенный ШГВА-ДВА (CCA-ДИФАВТ) с дифференциальным автоматическим выключателем

Модули коммутации взрывозащищенные ШГВА-ДВА с дифференциальным автоматическим выключателем предназначены для управления и защиты от перегрузок, короткого замыкания или тока утечки в электрической цепи. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.

Модули коммутации взрывозащищенные ШГВА-ДВА реагируют как на синусоидальный переменный дифференциальный ток, так и на пульсирующий постоянный дифференциальный ток. Дифференциальный автоматический выключатель имеет 1Р+N или 3Р+N полюсов. Имеются внутренние и внешние болты заземления. В устройствах используются зарекомендовавшие себя промышленные серии дифференциальных автоматических выключателей Schneider Electric (торговая марка Merlin Gerin), по требованию клиента устанавливаются и другие типы дифференциальных автоматических выключателей. По умолчанию для дифференциальных автоматических выключателей кривая отключения “С”, по требованию “D”.

Для прямого ввода кабелей или проводов в Exd оболочку модуля коммутации применяются специально разработанные Exd вводы для прямого ввода серии КНВ, КОВ, КНВТН, КНВТВ, КНВМ и с компаундированием серии КНВЗ. Согласно обязательным требованиям характеристика отражена в сертификате. Это позволяет отказаться от вводной коммутационной коробки, что делает продукцию OOO «ЗАВОД ГОРЭЛТЕХ» уникальной по сравнению с продукцией других компаний.

Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Маркировка взрывозащиты:

1Ex db IIC T6...T5 Gb
Ex tb IIIC T85°С ...T100°С Db

Маркировка рудничного оборудования:

РВ Ex d I Mb (по согласованию)

Защита:

IP66/IP67

Установка:

Категория I по рудничному газу и пыли;
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.АА87.В.00580/20

IECEx CCVE 19.0007X

EESF 19 ATEX 073X

Морской регистр СТО №22.05089.120

RU.ОС ВССТ 0116-10.2020

ОГН4.RU.1104.В01534

ТУ 3400-005-72453807-07

ТУ 27.12.31-048-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

Температура окружающей среды, °С:

-60...+40/+60
-20...+55 (для рудничного оборудования)

Максимальное напряжение, В:

1000/250

Максимальная сила тока, А:

160

Резьба на присоединительных отверстиях:

2 отверстия с метрической резьбой ГОСТ 24705-2004 (другой тип и размер резьбы по требованию)

Покрытие:

Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Материал корпуса:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный

Класс защиты от поражения электрическим током:

I

Масса, кг:

4

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

3D модели:

Запросить 3D модель

Для номинального тока до 63А**

Для номинального тока от 80А до 125А**

** Для рудничного взрывозащищенного исполнения используются вводные рудничные клеммные коробки с взрывозащитой вида Exd.

Требуется установка вводного корпуса с переходными клеммами, в случае использования кабелей с жилами сечением более:
- 16 мм² для двухполюсных модульных дифференциальных автоматических выключателей 4 – 40А;
- 25 мм² для 2х, 3х и 4х полюсных модульных автоматических выключателей с дифференциальными блоками до 25А включительно;
- 35 мм² для 2х, 3х и 4х полюсных модульных автоматических выключателей с дифференциальными блоками 40 - 63А;
- 50 мм² для 2х, 3х и 4х полюсных модульных автоматических выключателей с дифференциальными блоками 80 – 125А.
