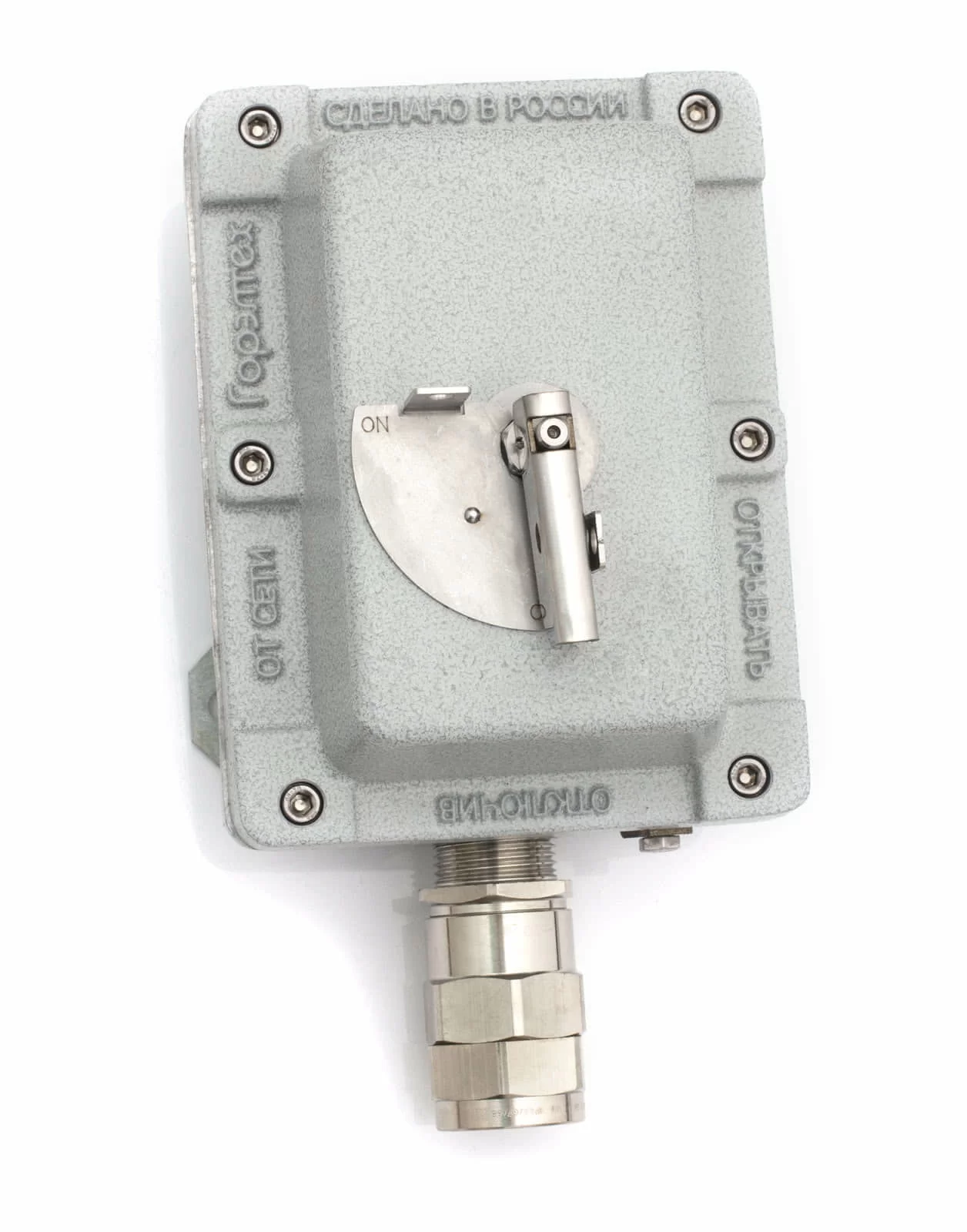

Компактный модуль коммутации взрывозащищенный ШГВ-ВА с автоматическим выключателем

Взрывозащищенные компактные модули коммутации ШГВ-ВА с автоматическим выключателем предназначены для управления и защиты от перегрузок, короткого замыкания в электрической цепи. Автоматические выключатели ШГВ-ВА применяются в химической, нефтехимической, фармацевтической и других областях промышленности, где необходимо использование взрывозащищенного оборудования.

Взрывозащищенные трехполюсные автоматические выключатели серии ШГВ-ВА обладают высокой стойкость, к воздействию сероводорода, что письменно подтверждено в сертификатах ТР ТС. Срок службы Exd оболочек изделий по поверхности ВЗРЫВ более 25 лет. .

Для увеличения надежности взрывозащищенных выключателей ШГВ-ВА OOO «ЗАВОД ГОРЭЛТЕХ» применят специально подобранные модульные выключатели с более высококачественными изоляционными материалами, по сравнению с общепромышленными. Это позволяет получить изделия не только соответствующие уровню необходимой категории взрывоопасности смеси, но изделие исключающие перегрев и дальнейшею неисправность электрических компонентов. На крышке корпуса установлена удобная большая ручка управления. (Важно при работе в рукавицах на улице при низких температурах). На ручку управления можно устанавливать пломбу или замок для защиты от несанкционированного использования.

Для прямого ввода кабелей или проводов в Exd оболочку ШГВ-ВА применяются специально разработанные Exd вводы для прямого ввода серии КНВ, КОВ, КНВТН, КНВТВ, КНВМ и с компаундированием серии КНВЗ. Согласно обязательным требованиям характеристики отражены в сертификате. Это позволяет отказаться от вводной коммутационной коробки, что делает продукцию OOO «ЗАВОД ГОРЭЛТЕХ» уникальной по сравнению с другими компаниями.

Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Знак «Х», размещенный после Ех-маркировки устройства указывает, что устройство запрещено использовать во взрывоопасных смесях ацетилена с воздухом.

Маркировка взрывозащиты:

1Ex db IIС T6...T4 Gb X
1Ex db IIB+H₂ T6...T4 Gb
Ex tb IIIС T85°С...T100°С Db

Защита:

IP66

Установка:

Категория II по подгруппе газов IIA, IIB, IIC (кроме ацетилена) зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.АА87.В.00580/20

IECEx CCVE 19.0007X

EESF 19 ATEX 073X

ЕАЭС RU С-RU.АБ53.В.00355/21

Морской регистр СТО №22.05089.120

RU.ОС ВССТ 0116-10.2020

ОГН4.RU.1104.В01534

ТУ 3400-005-72453807-07

ТУ 27.12.31-048-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

Температура окружающей среды, °С:

-60…+40/+60

Максимальное напряжение, В:

~1000 / ⎓250

Номинальный ток, А:

до 63

Резьба на присоединительных отверстиях:

Метрическая 2 х M32х1,5 ГОСТ 24705-2004

Покрытие:

Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.Цвет RAL 7035

Материал корпуса:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный

Класс защиты от поражения электрическим током:

I

Масса, кг:

4

Климатическое исполнение:

УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)

3D модели:

Модели STP

Требуется установка вводного корпуса с переходными клеммами, в случае использования кабелей с жилами сечением более:
- 25 мм² для модульных автоматических выключателей 0,5 – 25А;
- 35 мм² для модульных автоматических выключателей 32 – 63А.
