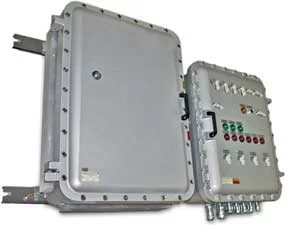

Взрывозащищенные инверторы серии ШГВ-УПП (CCFE-SOFTSTAR) с различными пусковыми моментами по схеме заказчика
Взрывозащищенные компактные инверторы серии ШГВ-УПП – это экономичные преобразователи частоты для асинхронных трехфазных двигателей, работающих во взрывоопасных зонах. Инверторы ШГВ-УПП подходят для управления приводами насосов, вентиляторов и в других простых приложениях, так и в сложных системах, таких как управление буровым приводом и т.д.
На крышке корпуса ШГВ-УПП по требованию заказчика могут устанавливаться цифровые дисплеи для индикации состояния инвертора, индикационные лампы, ручки реостаты 1 – 2 кОм, управляющие переключатели, кнопки аварийной остановки и сброса. Для инсталляционной настройки могут быть предусмотрены интерфейсы RS485 (протокол Modbus RTU) или Ethernet, по которому происходит удаленное программирование и, при необходимости, последующие управление инвертором.
На базе взрывозащищенного инвертора ШГВ-УПП возможна реализация различных вспомогательных функций инверторов:
- мягкий останов стандарта EN954-1 (класс 3) расширяющий функциональные возможности и эффективность электродвигателя;
- встроенный фильтр ЭМС преобразователя стандарта EN61800-3;
- без сенсорный векторный контроль, позволяющей максимально эффективно использовать мощность двигателя;
- ПИД регулятор;
- режимом подхвата работающего двигателя;
- функцией оптимального разгона/торможения;
- произвольно настраиваемая вольт-частотная характеристика;
и др.
По требованию заказчика во взрывозащищенных инверторах ШГВ-УПП предусматривается возможность подключения дополнительного тормозного устройства, на котором будет рассеиваться лишняя энергия, вырабатываемая двигателем во время торможения. Схема переключения и тормозной резистор являются основными компонентами динамического тормозного устройства, на котором установлен термопредохранитель, предотвращающий перегрев резистора. Предусмотрена возможность выноса тормозного резистора в отдельный корпус.
По требованию предусматривается изготовление взрывозащищенного инвертора с внешним дистанционным пультом управления (на крышке корпуса инвертора остается цифровой дисплей для индикации состояния инвертора, дублирующие кнопки аварийной остановки и сброса или иные элементы контроля и управления по требованию заказчика).
Взрывозащищенные инверторы ШГВ-УПП для плавного пуска и останова трехфазных двигателей построены по принципу управления тремя фазами и в полной мере реализуют возможности плавного пуска и останова. Инверторы ШГВ-УПП лишены недостатков пускателей первой и второй групп, не ограничены в диапазоне мощностей и позволяют использовать различные методы пуска и останова: с управлением напряжения, с ограничением тока, а также современной технологией – пуск с контролем момента. Применение взрывозащищенного инвертора вблизи с приводом позволяет не прокладывать по объекту кабели, создающие электромагнитные помехи для работы КИП.
По тех заданию заказчика возможно размещение во взрывозащищенном корпусе ШГВ-УПП общепромышленных инверторов известных производителей, таких как: Hitachi, Schneider Electric, Siemens, Omron и др.
Для прямого ввода кабелей или проводов в Exd оболочку инвертора применяются специально разработанные Exd вводы. Согласно обязательным требованиям характеристики отражены в сертификате. Это позволяет отказаться от вводной коммутационной коробки, что делает продукцию OOO «ЗАВОД ГОРЭЛТЕХ» уникальной по сравнению с другими компаниями.
Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex db IIС T4 Gb X 1Ex db IIB+H2 T4 Gb Ex tb IIIC T135°С Db PB Ex d I MbРН1/РН2
Категория II по подгруппе газов IIA, IIB+H2, IIC (кроме ацетилена), зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Объекты, поднадзорные РМРС
ТУ 3400-005-72453807-07 ТУ 27.12.31-048-72453807-2017
-20...+55 (для рудничного оборудования)
| Характеристики | ШГВ-УПП-7,5-100 со встроенным фильтром ЭМС до 7.5 кВт и пусковым моментом 100% | ШГВ-УПП-7,5-150 до 7.5 кВти пусковым моментом 150% |
| Выходная частота | 0.5 - 400 Гц | 0.5 - 400 Гц |
| Точность поддержания частоты | ± 0.1 Гц (цифровая установка) | ± 0.01% от максимального значения (цифровая установка), ± 0.02% от максимального значения (аналоговая установка) |
| Шаг изменения частоты | 0,01 Гц (цифровая установка) | |
| Входное напряжение | 1 фаза — 200..240 В, +10 %, -15 %, 50/60 Гц ±5 %, 3 фазы — 200..240 В (соответствующее входному), 3 фазы — 380..480 В, +10 %, -15 %, 50/60 Гц ±5 %, 3 фазы — 380..480 В (соответствующее входному) | 1 фаза 200 В — 10% ~ 240 В + 5%, 50, 60 Гц ± 5%, 3 фазы 380 В — 10% ~ 460 В + 10%; 50, 60 Гц ± 5% |
| Выходное напряжение | 3 фазы (от 0 В до напряжения питания) | |
| V/F-характеристика | контролируемая, изменяемая (с постоянным или снижаемым моментом) | |
| Перегрузочная способность | До 150% в течение 60 сек. | 150% от номинального значения (в течение 60 сек.), максимум — 200% |
| Время разгона и торможения | 0.01—3600 сек. (линейная, s-кривая) | 0.01—3600 сек. |
| Торможение | Функция мягкого останова | Регенеративное динамическое с программируемыми параметрами |
| Пусковой момент | 100% на частоте 6 Гц | 150% от номинального значения и выше |
| Место эксплуатации | Не более 1000 м, над уровнем моря | |
| Допустимый уровень вибрации | Не более 5.9 м/с2 (0.6 G), 10—55 Гц | |
| Интерфейс связи | RS485 (протокол MODBUS RTU) или другой по требованию заказчика | |
| Функции защиты | От перегрузки по току, от перегрузки по напряжению, от перегрева, от аварии двигателя, от ненормированного входного напряжения | |
| Доп. функции | Фильтр категории С1 согласно EN61800-3 | Бессенсорный векторный контроль, автонастройка, сниженный момент,высокий пусковой момент |
| ШГВ-УПП | - | X | - | X | / | X | – ТУ 27.12.31-048-72453807-2017 |
| Название изделия | |||||||
| Мощность двигателя, кВт | |||||||
| Количество, типоразмер кабельных вводов | |||||||
| Опции, аксессуары и исполнения |
* Существуют ограничения по техническим параметрам инверторов мощностью более 30 кВт, для подробной информации необходимо обратиться в центр технической поддержки.
Пример: ШГВ-УПП-7,5-3КОВ2(Г)/ОБОГРЕВ-ТУ 27.12.31-048-72453807-2017
Взрывозащищенный инвертор ШГВ-УПП для двигателя мощностью 7,5кВт по тех. заданию заказчика, 3 кабельных ввода под бронированый кабель типа КОВ2 (сторона Г), со встроенной системой обогрева (/ОБОГРЕВ)
Взрывобезопасные рамы IIGb / IIIDb для настенной и напольной установки по техническому заданию заказчикаПРИНЦИПИАЛЬНАЯ СХЕМА РАБОТЫ
