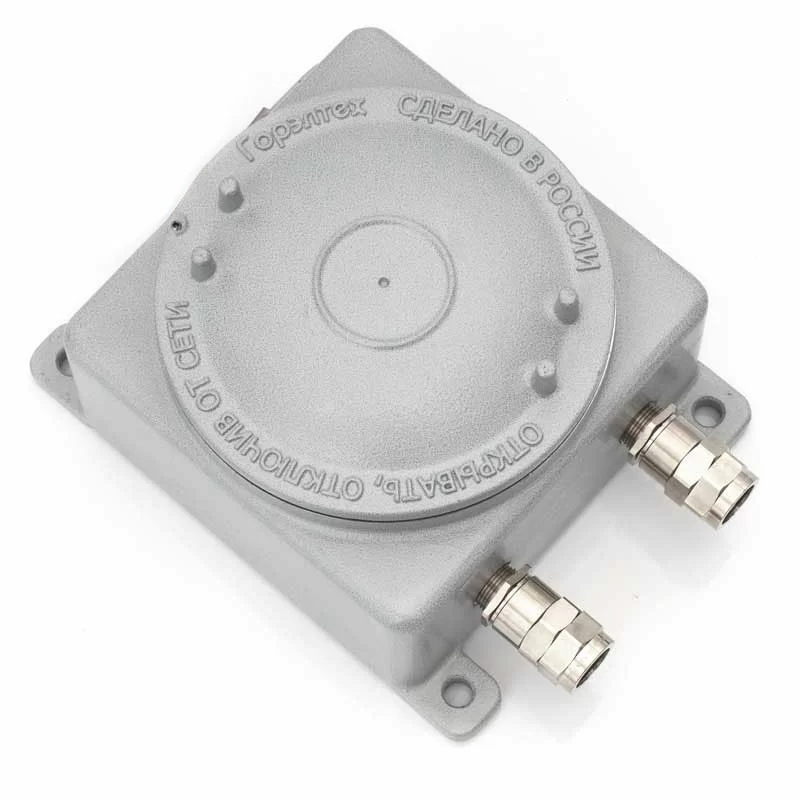

Взрывозащищенный пускатель типа ШГВА...-ПУСК (CCA-X-M)
Пускатель взрывозащищенный типа ШГВА...-ПУСК предназначен для дистанционного управления электродвигателем в сетях переменного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности, в зонах с потенциально взрывоопасной атмосферой.
Для прямого ввода кабелей или проводов в Exd оболочку пускателя применяются специально разработанныеExd вводы для прямого ввода серии КНВ, КОВ, КНВТН, КНВТВ, КНВМ и с компаундированием серии КНВЗ. Согласно обязательным требованиям характеристика отражена в сертификате. Это позволяет отказаться от вводной коммутационной коробки, что делает продукцию OOO «ЗАВОД ГОРЭЛТЕХ» уникальной по сравнению с другими компаниями.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex db IIС T6...T4 Gb Ex tb IIIC T70°С...T135°С DbКатегория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль
ТУ 3400-005-72453807-07 ТУ 27.12.31-048-72453807-2017
* в зависимости от комплектации устройства
| Тип коробки | Размеры, мм | Масса, кг | |||||||||||
| Внешние | Внутренние | Крепление | |||||||||||
| A | B | C | a | b | c | Ød | Ød1 | s | E | F | ØG | ||
| ШГВА121211-ПУСК | 120 | 120 | 115 | 94 | 94 | 74 | 82 | M95x2 | 13 | 100 | 145 | 10 | 1,9 |
| ШГВА151512-ПУСК | 151 | 151 | 125 | 124 | 124 | 84 | 116 | M130x2 | 13 | 126 | 174 | 11 | 2,8 |
| ШГВА171712-ПУСК | 175 | 175 | 129,5 | 146 | 146 | 89 | 137 | M150х2 | 14 | 150 | 195 | 11 | 3,6 |
| ШГВА232316-ПУСК | 235 | 235 | 164 | 203 | 203 | 117 | 185 | M200х2 | 14 | 196 | 267 | 14 | 7,4 |
| ШГВА272721-ПУСК | 276.5 | 276.5 | 218 | 248 | 248 | 152 | 232 | M250x3 | 14 | 236 | 316 | 14 | 11,4 |
| ШГВА424229-ПУСК | 429,5 | 429,5 | 291 | 395,5 | 395,5 | 216 | 330 | M390x4 | 16,5 | 390 | 480 | 14 | 35,6 |
| ШГВА | X | - | ПУСК | - | Д | - | X | Р | - | Х | Х | (А) | ... | X,...X | – ТУ 27.12.31-048-72453807-2017 | ||||
| Название изделия | |||||||||||||||||||
| Размер корпуса (6 цифр) | |||||||||||||||||||
| Дистанц-е управление (или не ставится) | |||||||||||||||||||
| Номинальный ток, А | |||||||||||||||||||
| Реверсивный (или не ставится) | |||||||||||||||||||
| Кол-во кабельных вводов | |||||||||||||||||||
| Тип кабельных вводов | |||||||||||||||||||
| Обозначение стороны расположения кабельных вводов | |||||||||||||||||||
| Опции, аксессуары и исполнения |
Пример: ШГВА151512-ПУСК-10–2КОВ2(A)-1КНВ1(D)- ТУ 27.12.31-048-72453807-2017
Пускатель на базе корпуса ШГВА151512-ПУСК, укомплектованный:
- 1 контактором на 10А
- 2 кабельными вводами под бронированый кабель типа КОВ2
- 1 кабельным вводом под небронированный кабель КНВ1
Если вы затрудняетесь подобрать размер корпуса по требуемой характеристике, поставьте букву X вместо цифр после названия коробки (ШГВА Х-ПУСК).
