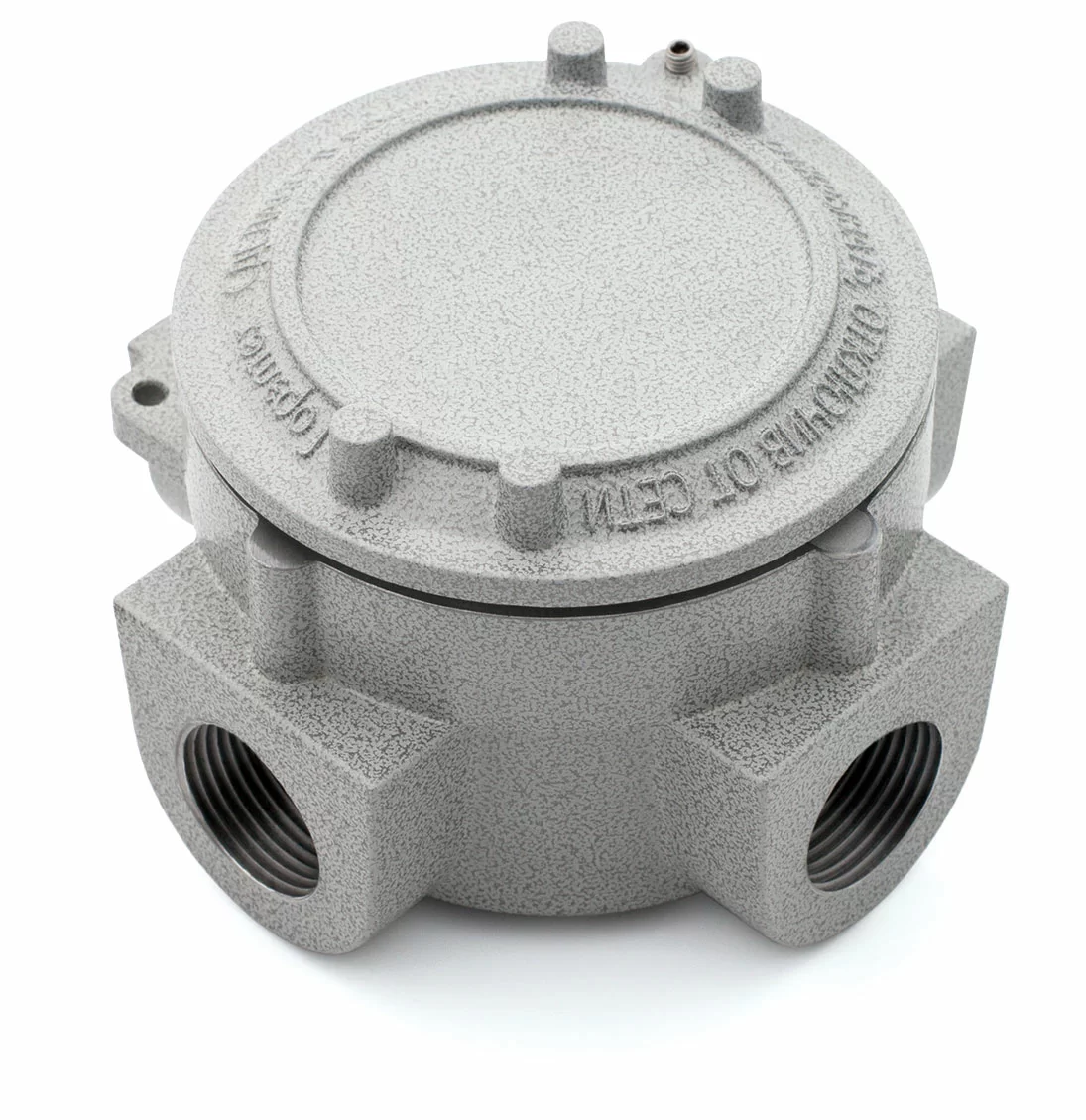

Взрывозащищенные клеммные коробки серии ККВА (S)
Взрывозащищенные клеммные коробки серии ККВА изготавливаются с количеством отверстий от 1 до 4. Материал изготовления позволяет применять коробки в особо агрессивных средах, включая морские условия.
Коробки ККВА диаметром 90 мм могут поставляться в комплекте с клеммными зажимами для проводов сечением до 4 мм2, коробки диаметром 144 мм могут поставляться в комплекте с клеммными зажимами для проводов сечением до 35 мм2, которые могут быть пронумерованы и объединены в блоки. Взрывозащищенные клеммные коробки серии ККВА-ТСГ позволяют осуществлять монтаж на стены и потолок под прямым углом.
Коробки укомплектованы: внутренний и внешний зажимы заземления из нержавеющей стали, прижимной винт из нержавеющей стали для фиксации крышки коробки, уплотнительное кольцо для обеспечения защиты IP66/67, внешний антиторсионный зажим.
Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1999), гл. 7.3 ПУЭ, гл. 7.4 ПУЭ, другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных и невзрывоопасных зонах на опасных производственных объектах I ,II, III, IV классов опасности, поднадзорных Ростехнадзору РФ, и национальных технических надзоров стран СНГ.
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex db IIC T6...T4 Gb 1Ex e IIC T6...T4 Gb 1Ex ia IIC T6...T4 Gb Ex ia IIIC T85°C...T135°C Da Ex tb IIIC T85°C...T135°C Db Ex db IIC Gb U Ex ia IIC Gb U Ex e IIC Gb U Ex ia IIIC Da U Ex tb IIIC Db UКатегория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок
ТУ 3400-005-72453807-07 ТУ 27.33.13-033-72453807-2017 ТУ 27.12.40-032-72453807-2017
-60...+85 (Т5/Т4/ Т100°С/Т135°С)*
-60…+85 (для исполнения РН2)
-60...+150 (для Ех-компонентов)
*в зависимости от комплектации коробки
| Типоразмер коробки | Кол-во вводных отверстий, шт/ диаметр F, мм | Чертеж | Диаметр крышки, мм | H | A1 | B | C | X | Масса, кг |
ККВА-К90M1 | 4 x M20х1,5 |  | 90 | 75,5 | 106 | - | 0,6 | ||
ККВА-К90M2 | 4 x M25х1,5 | 0,6 | |||||||
ККВА-К90M3 | 4 x M32х1,5 | 0,5 | |||||||

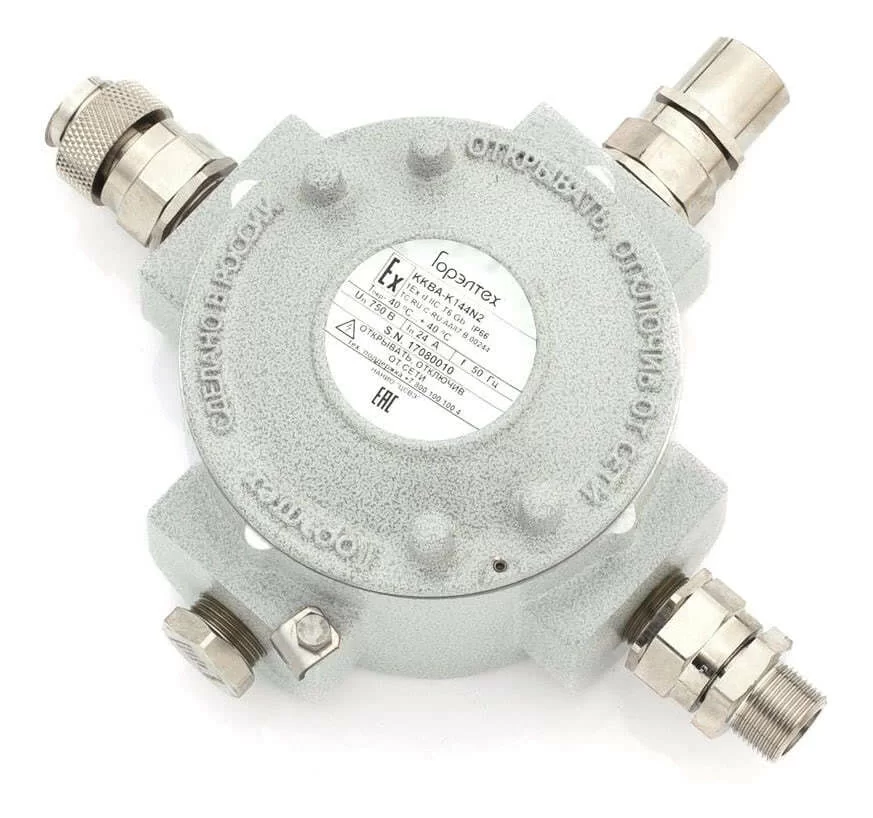

| ККВА-К144M1 | 4 x M20х1,5 | 144 | 115 | 175 | 2,3 | ||||
| ККВА-К144M2 | 4 x M25х1,5 | 2,2 | |||||||
| ККВА-К144M3 | 4 x M32х1,5 | 2,1 | |||||||
| ККВА-К144M4 | 4 x M40х1,5 | 2 | |||||||
| ККВА-К144M5 | 4 x M50х1,5 | 1,9 | |||||||
| ККВА-К144M6 | 4 x M63х1,5 | 1,7 | |||||||

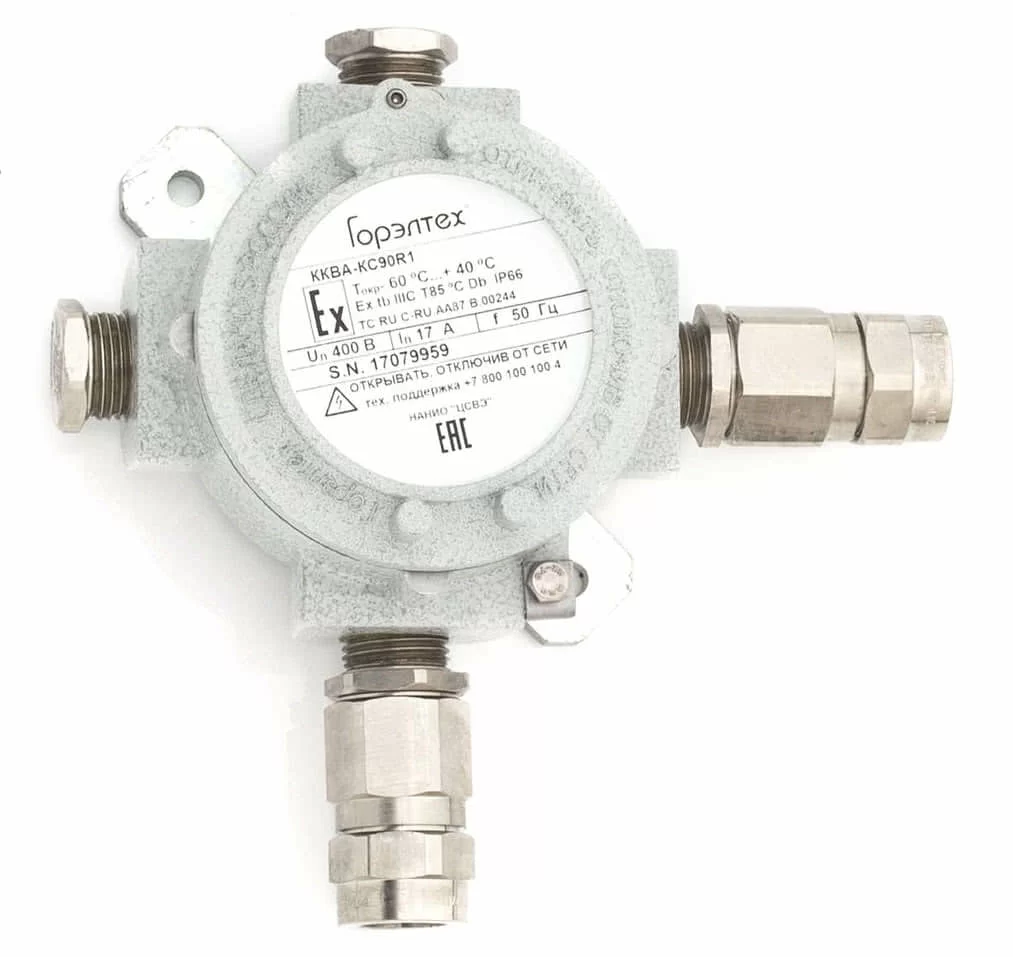

ККВА-КС90M1 | 4 x M20х1,5 |  | 90 | 75,5 | 106 | 130 | - | 109 | 0,7 |
ККВА-КС90M2 | 4 x M25х1,5 | 0,7 | |||||||
ККВА-КС90M3 | 4 x M32х1,5 | 0,6 | |||||||
| ККВА-КС144M1 | 4 x M20х1,5 | 144 | 119 | 175 | 190 | - | 170 | 2,5 | |
| ККВА-КС144M2 | 4 x M25х1,5 | 2,4 | |||||||
| ККВА-КС144M3 | 4 x M32х1,5 | 2,3 | |||||||
| ККВА-КС144M4 | 4 x M40х1,5 | 2,2 | |||||||
| ККВА-КС144M5 | 4 x M50х1,5 | 2,1 | |||||||
| ККВА-КС144M6 | 4 x M63х1,5 | 1,9 | |||||||

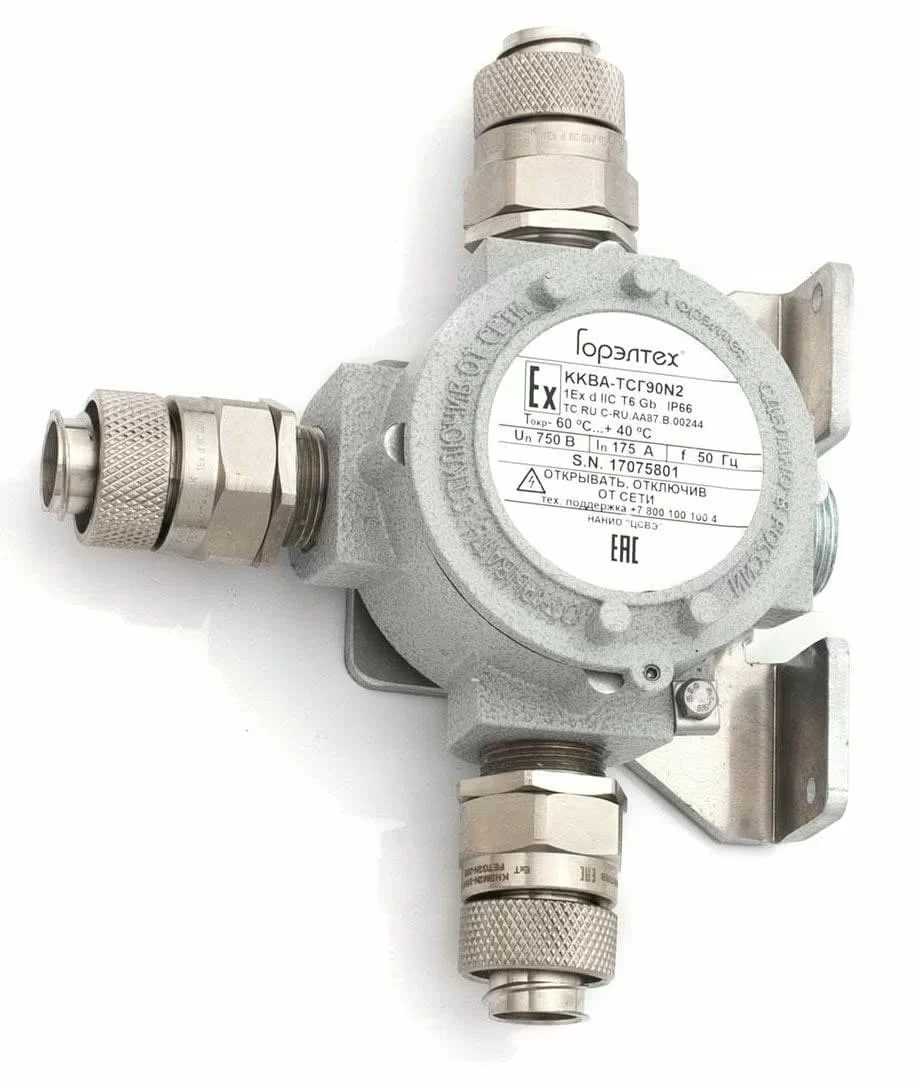

ККВА-ТСГ90M1 | 3 х M20х1,5 |  | 90 | 75,5 | 106 | 125 | 121 | 111 | 0,7 |
ККВА-ТСГ90M2 | 3 х M25х1,5 | 0,7 | |||||||
ККВА-ТСГ90M3 | 3 х M32х1,5 | 0,6 | |||||||
| ККВА-ТСГ144M1 | 3 x M20х1,5 | 144 | 120 | 175 | 160 | 186 | 130 | 3,4 | |
| ККВА-ТСГ144M2 | 3 x M25х1,5 | 3,3 | |||||||
| ККВА-ТСГ144M3 | 3 x M32х1,5 | 3,2 | |||||||
| ККВА-ТСГ144M4 | 3 x M40х1,5 | 3,1 | |||||||
| ККВА-ТСГ144M5 | 3 x M50х1,5 | 3 | |||||||
| ККВА-ТСГ144M6 | 3 x M63х1,5 | 2,9 | |||||||
| ККВА | - | Х | Х | Х | ( | X | X | - | X | X | ) | - | Х | (Х) | / | Х | – ТУ 27.33.13-033-72453807-2017 | |
| Название изделия | ||||||||||||||||||
| Расположение отверстий | ||||||||||||||||||
| Код типоразмера | ||||||||||||||||||
| Код и типоразмер резьбы | ||||||||||||||||||
| Количество клеммных зажимов | ||||||||||||||||||
| Тип клеммного зажима | ||||||||||||||||||
| Тип кабельного ввода | ||||||||||||||||||
| Сторона расположения ввода | ||||||||||||||||||
| Опции, аксессуары и исполнения |
ПРИМЕР ЗАКАЗА: ККВА-К144N2(4WDU6)-КНВ2NHK (A)-КОВ2NНК (Б,Г)-ВЗН2NНК (В)-ТУ 27.33.13-033-72453807-2017
- Для того, чтобы определить эквивалент резьбы см. таблицу выпускаемых фирмой OOO «ЗАВОД ГОРЭЛТЕХ» типов резьбы
- Для заказа коробок с клеммниками необходимо указать в форме заказа кол-во и тип клеммников.
- Размеры отверстий M12х1,5 и M16х1,5 могут быть достигнуты путем применения переходников, которые вкручиваются в коробку с диаметром отверстий M25х1,5.
- Для того, чтобы узнать максимальное количество устанавливаемых в коробки клеммников различного сечения см. таблицу "Максимальное количество устанавливаемых клеммных зажимов"
- Тип и код заказа клеммных зажимов см. таблицу "Основные характеристики устанавливаемых клеммных зажимов"
| Тип клемм | Номинальное сечение, мм2 | Номинальный ток, А | Максимальное напряжение, В | Габаритные размеры, мм | ||
| А | В | С | ||||
| UT 2,5 | 2,5 | 24 | 1000 | 5,2 | 47,7 | 46,9 |
| UT 4 | 4 | 32 | 1000 | 6,2 | 47,7 | 46,9 |
| UT 6 | 6 | 41 | 1000 | 8,2 | 47,7 | 46,9 |
| UT 10 | 10 | 57 | 1000 | 10,2 | 47,7 | 46,9 |
| UT 16 | 16 | 76 | 1000 | 12,2 | 47,7 | 46,9 |
| UT 35 | 35 | 125 | 1000 | 16 | 61,2 | 65,1 |
| Номинальное сечение провода, мм2 | Количество клемм | ||
| 1,5 | 2,5 | 4 | |
| ККВА-К90 | 8 | 6 | 5 |
| ККВА-К144 | 19 | 15 | 13 |
| Номинальное сечение провода, мм2 | Количество клемм | |||||
| 2,5 | 4 | 6 | 10 | 16 | 35 | |
| ККВА-К144 | 15 | 13 | 9 | 7 | 6 | - |
*Количество клемм указано без учета установки кабельных вводов
Взрывозащищенные коробки серии ККВА могут использоваться в качестве вводных клеммных коробок
у самых различных датчиков и приборов.
