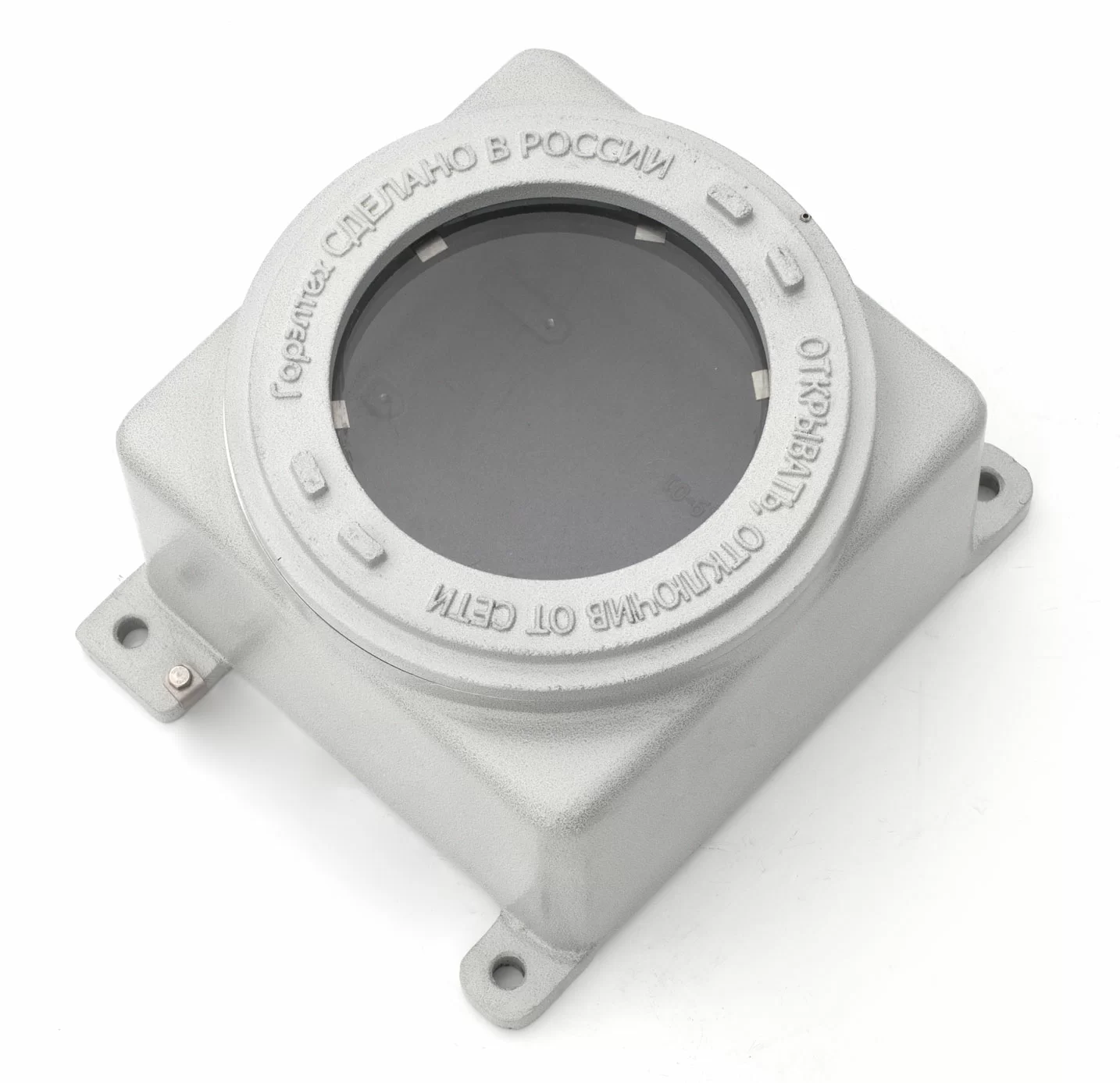

Взрывозащищенные коробки типа ЩОРВА…-О (CCA-V ) с окном (взрывонепроницаемые оболочки) из алюминиево-кремниевого сплава

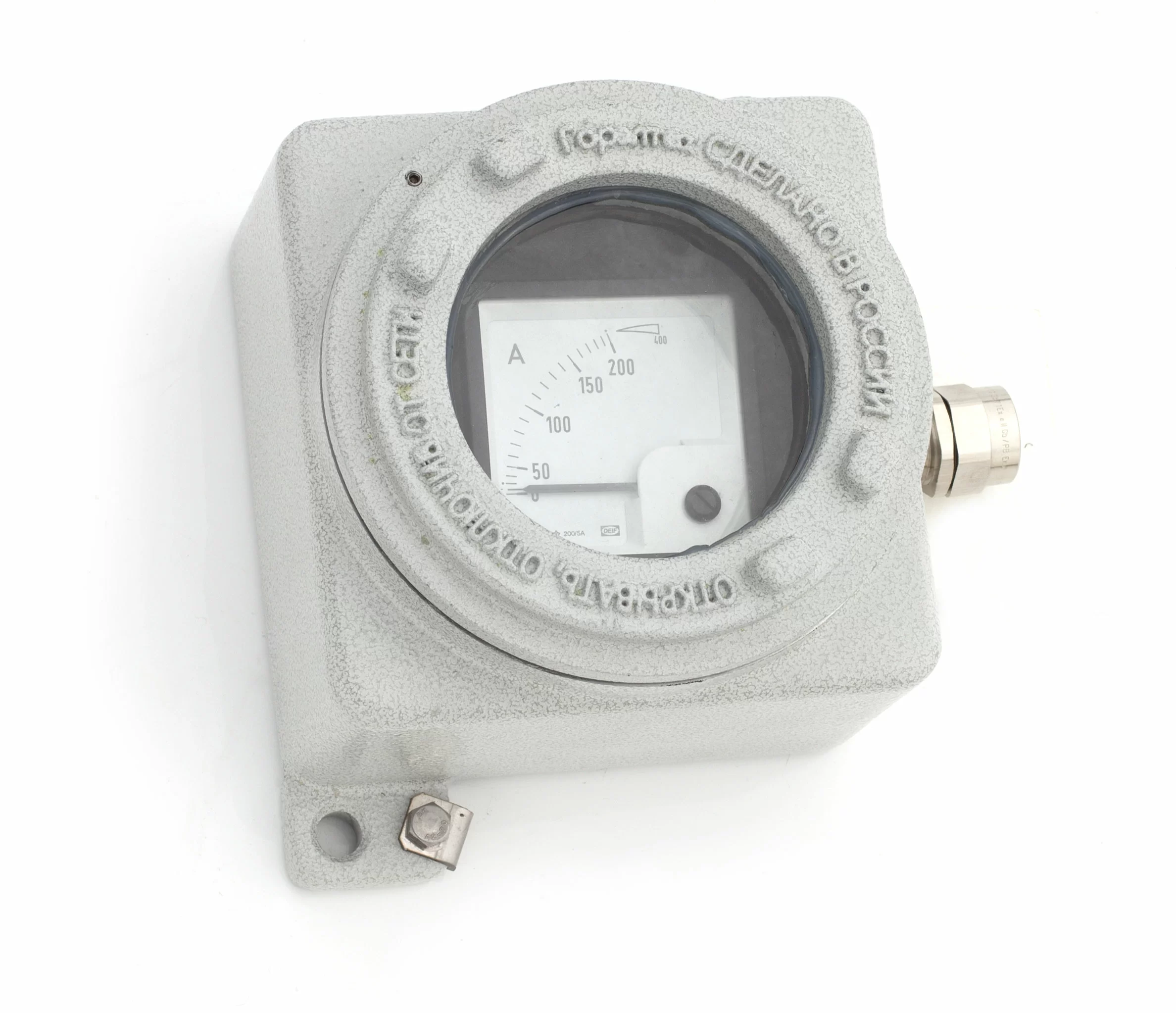

Взрывозащищенные коробки (взрывонепроницаемые оболочки) типа ЩОРВА…-О с окном применяются для размещения приборов КИП, а также любой аппаратуры для визуального контроля, включая мониторы и дисплеи в случае необходимости их монтажа как во взрывоопасных зонах, условиях с агрессивной окружающей средой, так и для общепромышленного применения.

Технология литья, используемая при изготовлении взрывозащищенных коробок ЩОРВА…-О с окном, позволяет изготавливать взрывозащищенные коробки с высочайшими характеристиками прочности, исключается образование микротрещин. Поэтому не требуется дополнительная обработка внутренней поверхности корпуса, что позволяет повысить величину рассеиваемой тепловой мощности оболочки.

Взрывозащищенные оболочки ЩОРВА…-О с окном относятся к корпусам четвертого поколения со сроком службы по поверхности "ВЗРЫВ" более 25 лет.

Взрывозащищенные коробки
ЩОРВА без окна

Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования, где превосходные качества механической обработки алюминия выходят на передний план.

Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.

Сконфигурировать изделие на базе корпуса ЩОРВА…-О вы можете самостоятельно при помощи системы автоматизированного проектирования САПР «ГорэлтЕх» или отправив запрос в отдел продаж.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Маркировка взрывозащиты:

1Ex db IIC T6...T4 Gb
1Ex db [ia Ga] IIC T6...T4 Gb
1Ex db [ib] IIC T6...T4 Gb
Ex tb IIIC 70°С...T135°С Db

Корпус (ЕХ-компонент)Box (ЕХ component):
Ex db IIC Gb U
Ex tb IIIC Db U

Маркировка рудничного оборудования:

РН1/РН2

Защита:

IP66/IP67/IP68
IK10

Установка:

Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Объекты, поднадзорные РМРС

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.НА67.В.00157/20

ЕАЭС RU C-RU.AA87.В.01061/22

IECEx CCVE 16.0008U

IECEx CCVE 18.0008X

IECEx CCVE 18.0009X

EESF 18 ATEX 068U

EESF 18 ATEX 069X

РОСС RU С-RU.МЮ62.В.00096/23

РОСС RU С-RU.МЮ62.В.00094/23

Свидетельство №13-11.1-6.13.4-1656

Морской регистр СТО №23.44.01.09129.120

Группа 1 технического наблюдения РМРС

RU.OC ВССТ 0179-10.2023

ОГН4.RU.1104.В02600

ТУ 3400-005-72453807-07

ТУ 27.33.13-033-72453807-2017

ТУ 27.12.40-032-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

Температура окружающей среды, °С:

-60...+40 (Т6/Т85°С)
-60...+85 (Т5/Т4/ Т100°С/Т135°С)*
-60…+85 (для исполнения РН2)
-60...+100 (для Ех-компонентов)

*в зависимости от комплектации коробки

Максимальное напряжение, В:

~1000 / ⎓250

Максимальная сила тока, А:

400

Размещение кабельных вводов:

По спецификации заказчика

Заземление:

2 зажима заземления (внутренний и внешний) из нержавеющей стали

Крепление крышки:

Резьбовое соединение

Монтаж внутри корпуса:

2 или 4 стойки для крепления монтажной панели

Покрытие:

Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Уплотнение:

Силиконовая резина (в пазе крышки), силиконовое уплотнение

Материал:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно - ударопрочное термостойкое стекло.

Крепление корпуса:

2 или 4 внешние монтажные точки

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

3D модели:

Модели STP

Габаритные размеры монтажных панелей

Наименование*	Размеры, мм				Масса, кг
	A	B	a	b	Алюминий	Сталь нержавеющая
ЩА1515X	100	100	80	60	0,05	0,16
ЩА1717X	115	115	90	90	0,07	0,21
ЩА2323X	150	150	130	130	0,12	0,36
ЩА2727X	200	200	158	158	0,22	0,63

*Х - код материала: А - алюминий, Н - нержавеющая сталь

Монтажная панель

Примечание: для опций /ШИНА З и /ШИНА Н по умолчанию устанавливаются шины, имеющие 2отв. х 16 мм² и ряд отверстий 6 мм² (количество зависит длины шины). По согласованию с заказчиком возможна установка шин с другим диаметром отверстий.

ЩОРВА

Х

-O

Х

-

Х

Х

(

Х

) -

Х

Х

(

Х

) /

Х

– ТУ 27.33.13-033-72453807-2017

Название изделия

Код размера корпуса

Код размера окна

Количество кабельных вводов

Тип кабельного ввода

Сторона расположения ввода

Опции, аксессуары и исполнения

Пример: ЩОРВА171712-О09-3КНВ1Н(Б)-2КНВ4Н(Г)-ТУ 27.33.13-033-72453807-2017

Опросный лист по взрывозащищенным коробкам серии ЩОРВА…-О Взрывозащищенные коробки типа ЩОРВА из из алюминиево-кремниевого сплава Изготовление взрывозащищенных коробок типа ЩОРВА…О с окном по ТЗ заказчика Система автоматизированного проектирования САПР "ГорэлтЕх"

ВЗРЫВОБЕЗОПАСНЫЕ РАМЫ IIGb / IIIDb ДЛЯ МОДУЛЬНОГО ИСПОЛНЕНИЯ

При проектировании шкафов возникают ситуации, когда габаритов имеющихся корпусов недостаточны для размещения оборудования. В этом случае можно разделить шкаф на отдельные модули, соединенные либо металлорукавами, либо с помощью трубной проводки. Использование сравнительно небольших модулей позволяет сократить габариты, массу и стоимость шкафа.

Кроме того, большая площадь поверхности позволяет разместить кабельные вводы в доступных местах, что значительно облегчает монтаж. Модульные шкафы устанавливаются на раме /РАМА, изготовленной из оцинкованной стали (холодное или горячие оцинкование), а по требованию из нержавеющей стали.

Рамы изготавливаются для настенного или напольного монтажа и относятся к фрикционно искробезопасному неэлектрическому оборудованию с уровнем взрывозащиты IIGb и IIIDb.

МЕХОБРАБОТКА КОРОБОК ЩОРВА…-О

Толщина стенок взрывозащищенных оболочек ЩОРВА…-О достаточна для изготовления резьбовых отверстий для присоединения различных типов взрывозащищенных кабельных вводов, элементов управления и индикации. Имеется большой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения, элементов и модулей для специальных задач, а так же элементов типового исполнения по требованию заказчика. Большой размер элементов управления серии М дает возможность работать в рукавицах, элементы индикации имеют большой диаметр - 40 мм и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Ручки для автоматических выключателей, выбираются в зависимости от количества полюсов и типа выключателя, длина оси ручки может быть адаптирована к типу автоматического выключателя и к используемому размеру и типу взрывозащищенной коробки.

РАСПОЛОЖЕНИЕ ОБОРУДОВАНИЯ ВНУТРИ КОРОБОК ЩОРВА…-О

Типовые электрические компоненты устанавливаемые в коробки: приборы КИП, а также любая аппаратура для визуального контроля, включая мониторы и дисплеи, видеокамеры, IT компоненты, реле и таймеры, клеммные зажимы, предохранители и др. Электрическое оборудование и компоненты, поставляемые вместе с коробками, изготовлены ведущими производителями. В случае необходимости какой-либо специальной комплектации, пожалуйста, при заказе дайте соответствующую спецификацию. Перечисленные здесь электрическое оборудование и компоненты не исчерпывают всех возможных вариантов комплектации коробок. Другие варианты оборудования и могут быть поставлены по специальному заказу.
