Взрывозащищенные коробки типа ЩОРВА (CCA) (взрывонепроницаемые оболочки) из алюминиево-кремниевого сплава
Артикул:
Взрывозащищенные коробки типа ЩОРВА (CCA) (взрывонепроницаемые оболочки) из алюминиево-кремниевого сплава
По запросу
Нашли дешевле?
По запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
ГОСТ Р МЭК 60079-0-2011 , ГОСТ 14254-96 (МЭК 529-89) , ГОСТ 30852.0-2002 (МЭК 60079-0:1998) , ГОСТ 30852.1-2002 (МЭК 60079-1:1998) , ГОСТ 30852.10-2002 (МЭК 60079-11:1999) , ГОСТ 30852.20-2002 , ТР ТС 012/2011 , ГОСТ IEC 61241-1-1-2011 , ГОСТ 24754-2013 , Гл. 7.3 ПУЭ , Гл. 7.4 ПУЭ , РД 5.2-093-2004 , ГОСТ 12.2.007.0-75. ССБТ , ГОСТ Р МЭК 60079-31-2010
Сертификаты:
Маркировка взрывозащиты:
1Ex db IIC T6...T4 Gb
1Ex db [ia Ga] IIC T6...T4 Gb
1Ex db [ib] IIC T6...T4 Gb
Ex tb IIIC 70°С...T135°С Db
Корпус (ЕХ-компонент) Box (ЕХ component) :
Ex db IIC Gb U
Ex tb IIIC Db U
ТУ 3400-005-72453807-07 ТУ 27.33.13-033-72453807-2017 ТУ 27.12.40-032-72453807-2017
Технические данные:
Габариты, опции, аксессуары:
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
*Х - код материала: А - алюминий, Н - нержавеющая сталь. Монтажная панель
Основные типы клеммных зажимов
Опросный лист по взрывозащищенным коробкам серии ЩОРВА
Изготовление взрывозащищенных коробок типа ЩОРВА ТЗ заказчика
Взрывозащищенные коробки типа ЩОРВА...О
Система автоматизированного проектирования САПР "ГорэлтЕх"
Дополнительная информация:
Взрывозащищенный сейсмодатчик
Взрывозащищенная антенна беспроводной связи
Взрывозащищенные модули коммутации и защиты

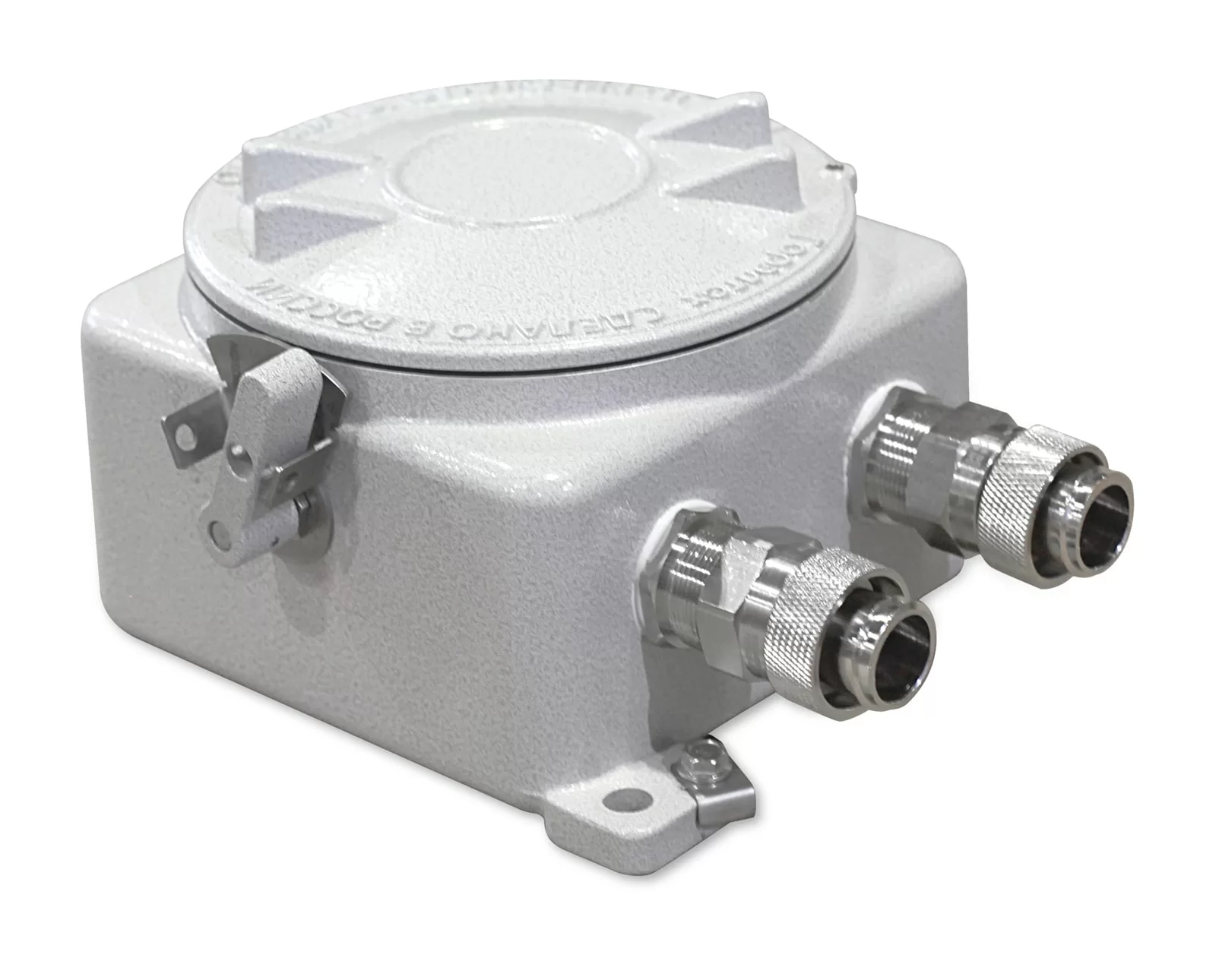

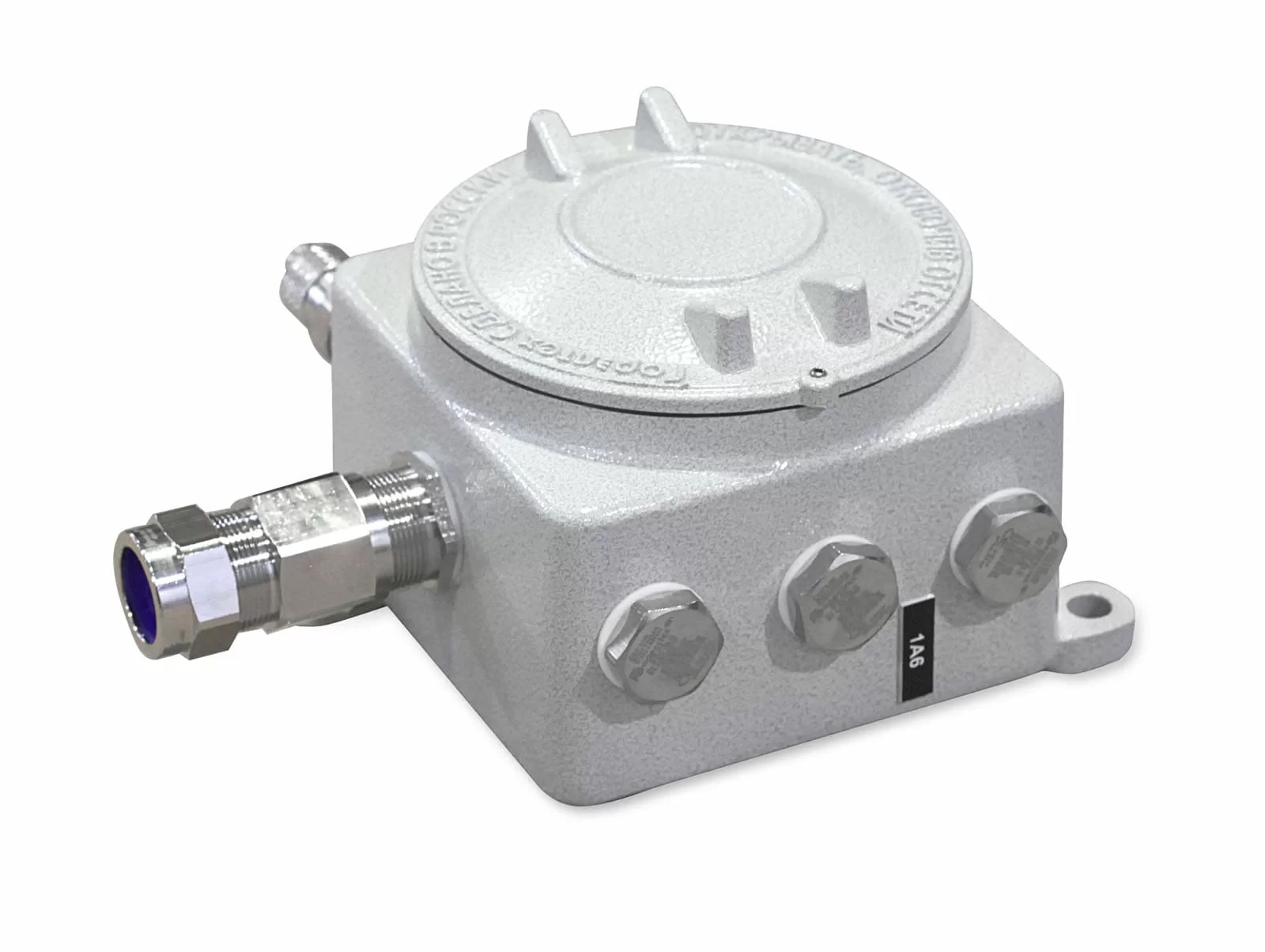

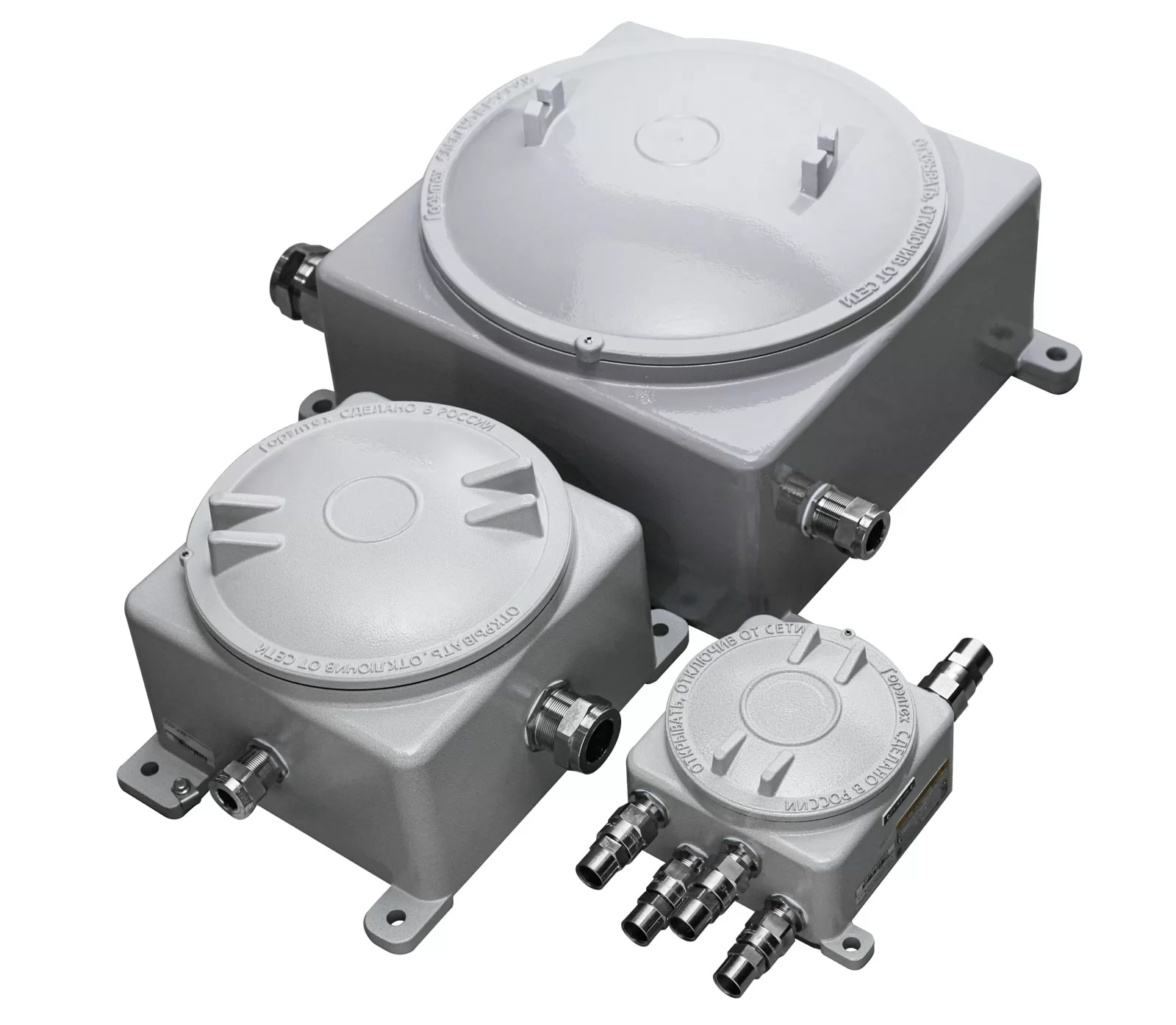

Взрывозащищенные коробки (взрывонепроницаемые оболочки) типа ЩОРВА являются многофункциональными и могут быть использованы для решения целого ряда задач, включая использование их в качестве распределительных коробок для размещения клеммных зажимов, элементов управления, контроля, сигнализации и других электротехнических компонентов, в случае необходимости их монтажа как во взрывоопасных зонах, условиях с агрессивной окружающей средой, так и для общепромышленного применения.
Технология литья, используемая при изготовлении взрывозащищенных коробок ЩОРВА, позволяет изготавливать взрывозащищенные коробки с высочайшими характеристиками прочности, исключается образование микротрещин. Поэтому не требуется дополнительная обработка внутренней поверхности корпуса, что позволяет повысить величину рассеиваемой тепловой мощности оболочки. Взрывозащищенные оболочки ЩОРВА относятся к корпусам четвертого поколения со сроком службы по поверхности "ВЗРЫВ" более 25 лет.
Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования, где превосходные качества механической обработки алюминия выходят на передний план.

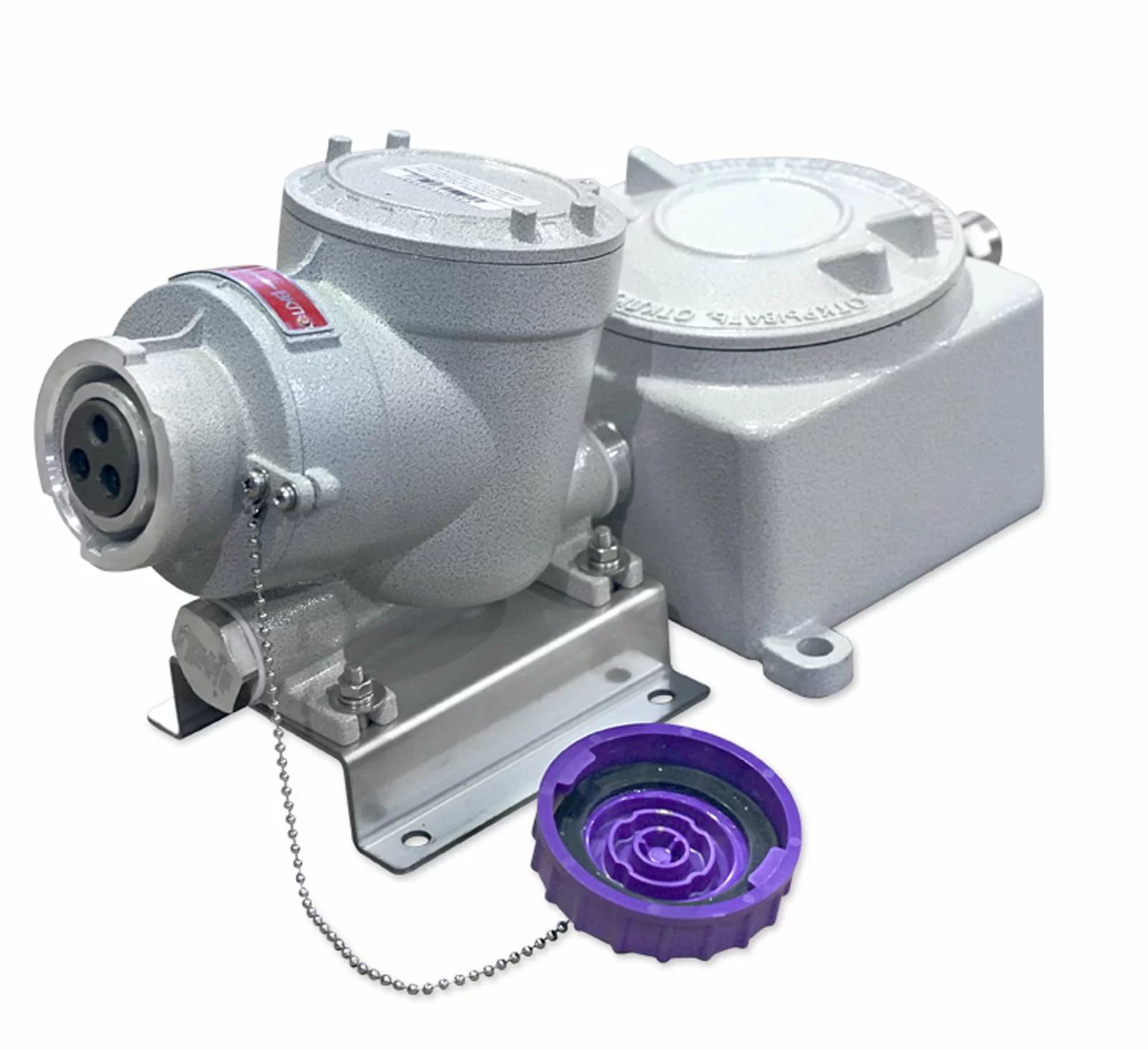

Применение модуля из двух и более взрывозащищенных коробок ЩОРВА на раме позволяет решить задачи, где требуются габариты, превышающие максимально выпускаемый размер взрывозащищенных коробок ЩОРВА.
Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.
Сконфигурировать изделие на базе корпуса ЩОРВА вы можете самостоятельно при помощи системы автоматизированного проектирования САПР «ГорэлтЕх» или отправив запрос в отдел продаж.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
Соответствие стандартам: Маркировка взрывозащиты: 1Ex db IIC T6...T4 Gb 1Ex db [ia Ga] IIC T6...T4 Gb 1Ex db [ib] IIC T6...T4 Gb Ex tb IIIC 70°С...T135°С Db Ex db IIC Gb U Ex tb IIIC Db UМаркировка рудничного оборудования:
РН1/РН2
Защита:
Установка:
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Объекты, поднадзорные РМРС
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Объекты, поднадзорные РМРС
Сертификаты соответствия и разрешения:
ТУ 3400-005-72453807-07 ТУ 27.33.13-033-72453807-2017 ТУ 27.12.40-032-72453807-2017
Температура окружающей среды, °С:
-60...+40 (Т6/Т85°С)
-60...+85 (Т5/Т4/ Т100°С/Т135°С)*
-60…+85 (для исполнения РН2)
-60...+150 (для Ех-компонентов)
*в зависимости от комплектации коробки
-60...+85 (Т5/Т4/ Т100°С/Т135°С)*
-60…+85 (для исполнения РН2)
-60...+150 (для Ех-компонентов)
*в зависимости от комплектации коробки
Максимальное напряжение, В:
~1000, ⎓500
Максимальная сила тока, А:
400
Размещение кабельных вводов:
По спецификации заказчика
Заземление:
2 зажима заземления (внутренний и внешний) из нержавеющей стали
Крепление крышки:
Резьбовое соединение
Монтаж внутри корпуса:
2 или 4 стойки для крепления монтажной панели
Покрытие:
Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Уплотнение:
Силиконовая резина (в пазе крышки), силиконовое уплотнение
Материал:
Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный.
Крепление корпуса:
2 или 4 внешние монтажные точки
Класс защиты от поражения электрическим током:
I
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)
3D модели:
| Типоразмер коробки | Размеры, мм | Масса, кг | |||||||||||
| Внешние | Внутренние | Крепление | |||||||||||
| A | B | C | a | b | c | Ød | Ød1 | s | E | F | ØG | ||
| ЩОРВА121211 | 120 | 120 | 115 | 94 | 94 | 74 | 82 | M95x2 | 13 | 100 | 145 | 10 | 1,9 |
| ЩОРВА151512 | 151 | 151 | 125 | 124 | 124 | 84 | 116 | M130x2 | 13 | 126 | 174 | 11 | 2,8 |
| ЩОРВА171712 | 175 | 175 | 129,5 | 146 | 146 | 89 | 137 | M150х2 | 14 | 150 | 195 | 11 | 3,6 |
| ЩОРВА232316 | 235 | 235 | 164 | 203 | 203 | 117 | 185 | M200х2 | 14 | 196 | 267 | 14 | 7,4 |
| ЩОРВА272721 | 276,5 | 276,5 | 218 | 248 | 248 | 152 | 232 | M250x3 | 14 | 236 | 316 | 14 | 11,4 |
| ЩОРВА363626 | 361,5 | 361,5 | 264,5 | 329 | 329 | 201,5 | 279 | M325x3 | 15,5 | 318 | 395 | 14 | 23 |
| ЩОРВА424229 | 429,5 | 429,5 | 291 | 395,5 | 395,5 | 216 | 330 | M390x4 | 16,5 | 390 | 480 | 14 | 35,6 |
| Наименование* | Размеры, мм | Масса, кг | ||||
| A | B | a | b | Алюминий | Сталь нержавеющая | |
| ЩА1212X | 80 | 80 | 60 | 48 | 0,03 | 0,1 |
| ЩА1515X | 100 | 100 | 80 | 60 | 0,05 | 0,16 |
| ЩА1717X | 115 | 115 | 90 | 90 | 0,07 | 0,21 |
| ЩА2323X | 150 | 150 | 130 | 130 | 0,12 | 0,36 |
| ЩА2727X | 200 | 200 | 158 | 158 | 0,22 | 0,63 |
| ЩА3636X | 240 | 240 | 200 | 200 | 0,3 | |
| ЩА4242X | 270 | 270 | 230 | 230 | 0,39 | 1,15 |
*Х - код материала: А - алюминий, Н - нержавеющая сталь.
Примечание: для опций /ШИНА З и /ШИНА Н по умолчанию устанавливаются шины, имеющие 2отв. х 16 мм2 и ряд отверстий 6 мм2 (количество зависит длины шины). По согласованию с заказчиком возможна установка шин с другим диаметром отверстий.
ФОРМИРОВАНИЕ ЗАКАЗА
|
Пример: ЩОРВА171712 (40C2 - 10C16) - 3КНВ1Н(Б) - 2КНВ4Н(Г)- ТУ 27.33.13-033-72453807-2017
Если вы затрудняетесь подобрать размер коробки по требуемой характеристике, поставьте буквы X вместо цифр после названия коробки:
Пример: ЩОРВА Х (40C2 - 10C16) - 3КНВ1Н(Б) - 2КНВ4Н(Г)- ТУ 27.33.13-033-72453807-2017
Основные типы клеммных зажимов Опросный лист по взрывозащищенным коробкам серии ЩОРВА Изготовление взрывозащищенных коробок типа ЩОРВА ТЗ заказчика Взрывозащищенные коробки типа ЩОРВА...О Система автоматизированного проектирования САПР "ГорэлтЕх" ВЗРЫВОБЕЗОПАСНЫЕ РАМЫ IIGb / IIIDb ДЛЯ МОДУЛЬНОГО ИСПОЛНЕНИЯ

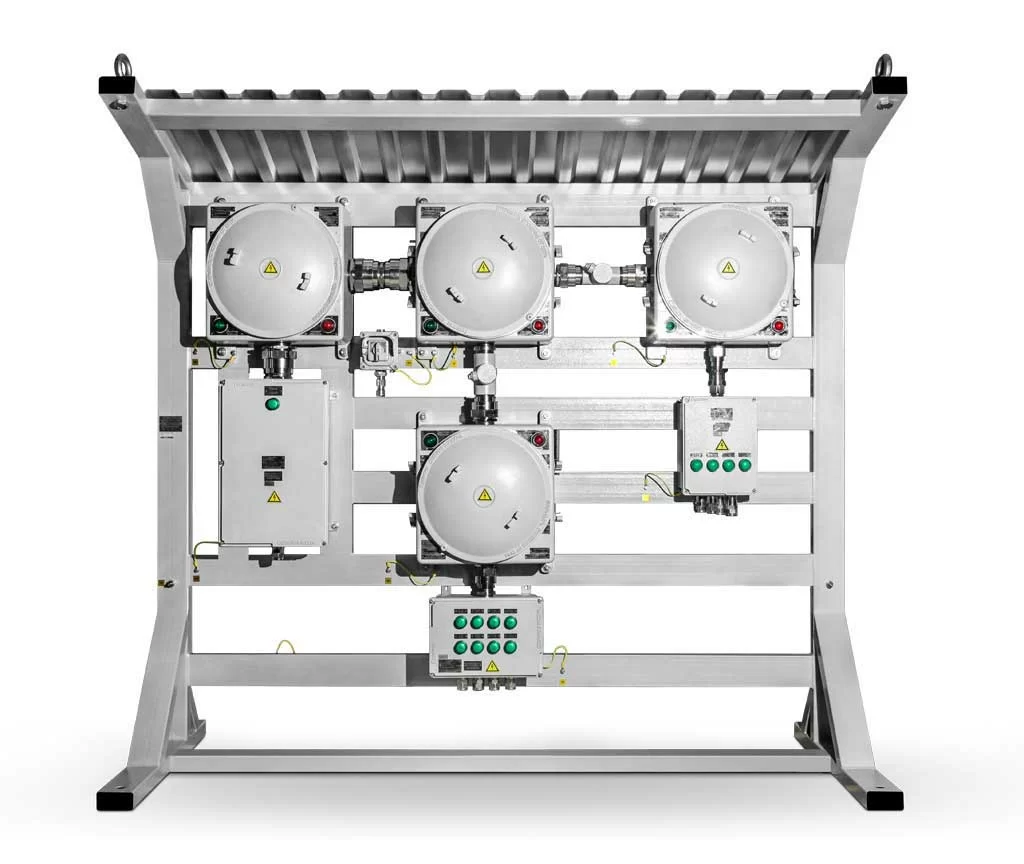

При проектировании шкафов возникают ситуации, когда габаритов имеющихся корпусов недостаточны для размещения оборудования. В этом случае можно разделить шкаф на отдельные модули, соединенные либо металлорукавами, либо с помощью трубной проводки. Использование сравнительно небольших модулей позволяет сократить габариты, массу и стоимость шкафа.
Кроме того, большая площадь поверхности позволяет разместить кабельные вводы в доступных местах, что значительно облегчает монтаж. Модульные шкафы устанавливаются на раме /РАМА, изготовленной из оцинкованной стали (холодное или горячие оцинкование), а по требованию из нержавеющей стали.
Рамы изготавливаются для настенного или напольного монтажа и относятся к фрикционно искробезопасному неэлектрическому оборудованию с уровнем взрывозащиты IIGb и IIIDb.
МЕХОБРАБОТКА КОРОБОК ЩОРВА
Толщина стенок и крышки взрывозащищенных оболочек ЩОРВА достаточна для изготовления резьбовых отверстий для присоединения различных типов взрывозащищенных кабельных вводов, элементов управления и индикации. Имеется большой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения, элементов и модулей для специальных задач, а так же элементов типового исполнения по требованию заказчика. Большой размер элементов управления серии М дает возможность работать в рукавицах, элементы индикации имеют большой диаметр - 40 мм и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Ручки для автоматических выключателей, выбираются в зависимости от количества полюсов и типа выключателя, длина оси ручки может быть адаптирована к типу автоматического выключателя и к используемому размеру и типу взрывозащищенной коробки.
| Типоразмер коробки | Типоразмер резьбы | ||||||||
| 01 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| Тип резьбы NPT / М по ГОСТ 24705 | |||||||||
| NPT/M | NPT/M | NPT/M | NPT/M | NPT/M | NPT/M | NPT/M | NPT/M | NPT/M | |
| ЩОРВA121211 | 3/2 | 2/2 | 2/2 | 1/1 | 1/1 | - | - | - | - |
| ЩОРВA151512 | 5/5 | 4/4 | 3/3 | 2/2 | 2/2 | 1/1 | - | - | - |
| ЩОРВА171712 | 6/6 | 5/5 | 3/3 | 2/2 | 2/2 | 2/2 | 1/1 | - | - |
| ЩОРВА232316 | 8/8 | 8/8 | 7/8 | 4/4 | 3/3 | 2/2 | 2/2 | 2/2 | - |
| ЩОРВА272721 | 14/14 | 14/14 | 11/11 | 8/8 | 6/6 | 4/4 | 3/3 | 2/2 | 2/2 |
| ЩОРВА363626 | 18/18 | 18/18 | 14/14 | 10/10 | 7/7 | 5/5 | 4/4 | 3/3 | 2/2 |
| ЩОРВА424229 | 22/22 | 22/22 | 18/18 | 11/12 | 10/10 | 8/8 | 5/5 | 3/3 | 3/3 |
| Типоразмер коробки | Максимальное количество клемм (максимальное количество клемм в один ряд)/номинальное сечение провода, мм2 | |||||||||
| 2,5 | 4 | 6 | 10 | 16 | 35 | 50N | 70N/35 | |||
| ЩОРВА121211 | 6 | 5 | 4 | 3 | - | - | - | - | ||
| ЩОРВА131313 | 8 | 6 | 5 | 4 | 3 | 2 | - | - | ||
| ЩОРВА151512 | 16 | 14 | 10 | 8 | 7 | 5 | - | - | ||
| ЩОРВА171712 | 19 | 16 | 12 | 10 | 8 | 6 | 5 | - | ||
| ЩОРВА232316 | 37(26) | 32(22) | 17 | 13 | 11 | 8 | 7 | 6 | ||
| ЩОРВА272721 | 49(36) | 42(30) | 32(23) | 26(18) | 22(15) | 14(11) | 10 | 9 | ||
| ЩОРВА363626 | 102 (46) | 84 (38) | 58 (29) | 37 (23) | 30 (19) | 22 (14) | 18 (12) | 10 | ||
| ЩОРВА424229 | 114(50) | 96(42) | 72(32) | 57(25) | 42(21) | 32(16) | 22(13) | 14 | ||

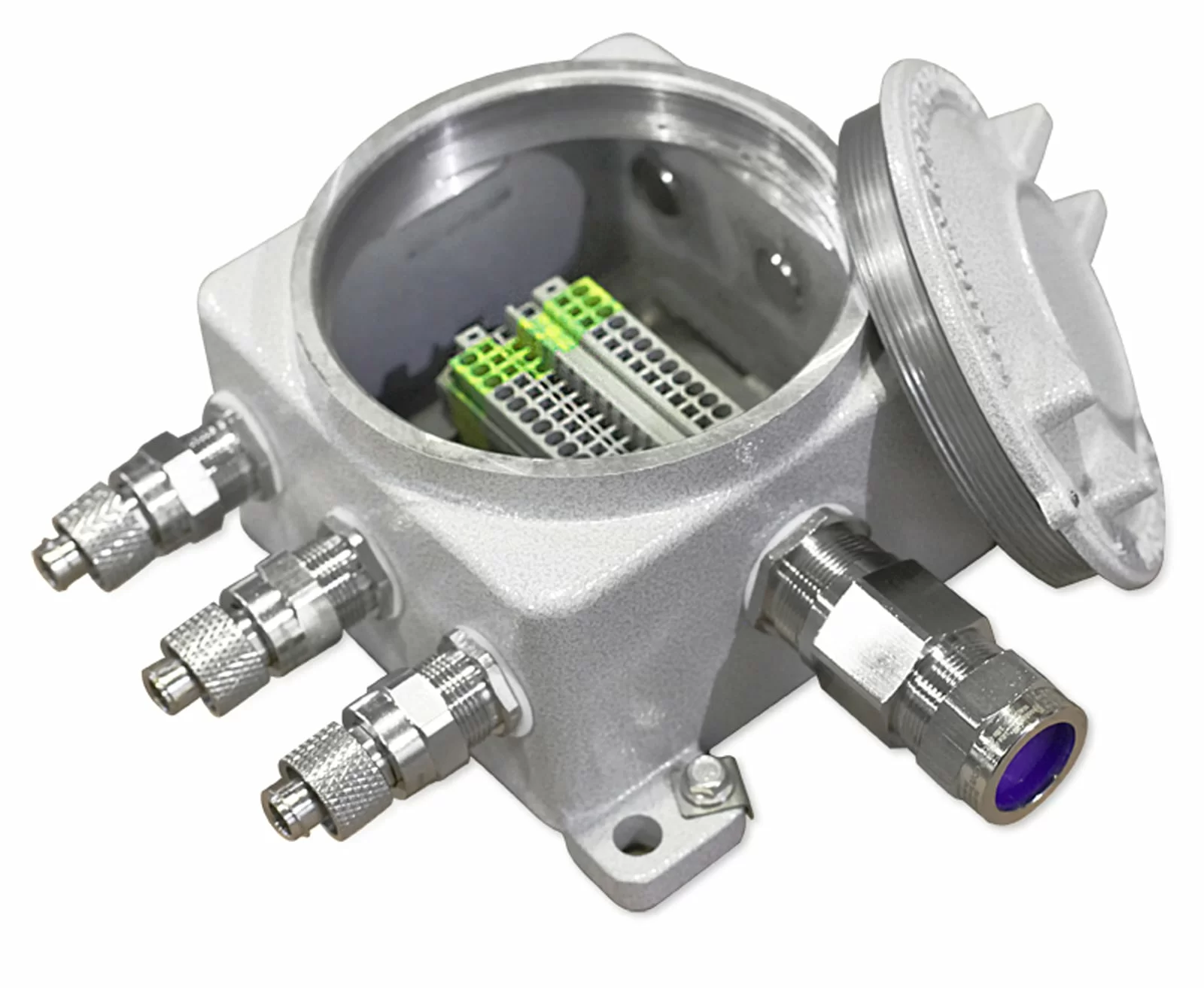

РАСПОЛОЖЕНИЕ ОБОРУДОВАНИЯ ВНУТРИ КОРОБОК ЩОРВА
Типовые электрические компоненты устанавливаемые в коробки: клеммные зажимы, пакетные выключатели, устройства защитного отключения (УЗО), дифференциальные автоматы, контакторы, автоматические выключатели, предохранители, балластные дроссели, трансформаторы, реле и таймеры, пускатели, IT компоненты, дистанционно управляемые выключатели, активные/пассивные барьеры искрозащиты, Ni-Cd батареи. Электрическое оборудование и компоненты, поставляемые вместе с коробками, изготовлены ведущими производителями. В случае необходимости какой-либо специальной комплектации, пожалуйста, при заказе дайте соответствующую спецификацию. Перечисленные здесь электрическое оборудование и компоненты не исчерпывают всех возможных вариантов комплектации коробок. Другие варианты оборудования и могут быть поставлены по специальному заказу.
Взрывозащищенный сейсмодатчик
Взрывозащищенная антенна беспроводной связи
Взрывозащищенные модули коммутации и защиты
