НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Взрывозащищенные коробки из нержавеющей стали ЩОРВ-НТ…-О с окном относятся к стационарным устройствам, предназначенных для размещения на предприятиях пищевой, химической, нефтегазовой и других отраслей промышленности. Окна взрывозащищенных оболочек ЩОРВ-НТ…-О. выполнены из ударопрочного закаленного стекла.

В корпуса могут быть размещены:
- контрольно-измерительные приборы,
- приборы визуального учета и контроля c цифровыми и аналоговыми сигналами,
- дисплеи, мониторы, индикационные табло, световые табло оповещения,
- клеммные зажимы, автоматические выключатели, элементы управления, контроля и сигнализации.

Сконфигурировать изделие на базе корпуса ЩОРВ…-О вы можете самостоятельно при помощи системы автоматизированного проектирования САПР «ГорэлтЕх» или отправив запрос в отдел продаж.

ПРЕИМУЩЕСТВА
- Устойчивы к воздействию агрессивных сред, щелочей, капель серной и соляной кислоты.
- Высокая защита от пыли и влаги IP66, доступна опция /IP67
- Корпус выдерживает удары силой до 20 Дж (IK10).
- Болты крепления крышки утоплены, что обеспечивает их надежную защиту от механических повреждений.
- Клеммные коробки прошли испытания на сейсмостойкость до 9 баллов по шкале MSK64.
- Широкий спектр применения.
- Двухсторонняя электрохимическая полировка для эстетичного внешнего вида корпуса.

Новая усиленная конструкция, без изменения весо-габаритных параметров оболочек, позволила расширить область применения оборудования для подгруппы IIC.

Знак «Х», размещенный после Ех-маркировки устройства указывает, что устройство запрещено использовать во взрывоопасных смесях ацетилена с воздухом.

Область применения - взрывоопасные зоны помещений и наружных установок, согласно маркировке взрывозащиты - категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2, категория III по пыли IIIA, IIIB, IIIC, зоны 21, 22, категория I по рудничному газу и пыли РВ, РП, зоны 1, 2, зоны неопасные по пыли и газу.

Соответствие стандартам:

ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1-2013, ГОСТ 31610.11-2014 (IEC 60079-11:2011), ГОСТ IEC 60079-31-2013, ГОСТ IEC 60079-14-2013, ТР ТС 012/2011, ТР ТС 004/2011, ГОСТ 14254-2015, ГОСТ 32126.1-2013, ГОСТ Р 50827.3-2009, ГОСТ 30546.2-98, ГОСТ 30546.3-98, ГОСТ 12.2.007.0-75, ГОСТ 24754-2013, ГОСТ 30852.20-2002, часть XI «Электрическое оборудование» Правила классификации и постройки морских судов 2020; часть IV, раздел 10 Правил технического наблюдения за постройкой судов и изготовлением материалов и изделий для судов 2020; часть Х, раздел 10 Правил классификации постройки и оборудования плавучих буровых установок и морских стационарных платформ 2018, ГОСТ Р 53316-2009, ГОСТ IEC 61439-1-2013

Сертификаты:

Маркировка взрывозащиты:

1Ex db IIB+H₂ T6...T4 Gb

1Ex db IIC T6...T4 Gb X

1Ex db [ia Ga] IIB+H₂ T6...T4 Gb

1Ex db [ia Ga] IIC T6...T4 Gb X

1Ex db [ib] IIB+H₂ T6...T4 Gb

1Ex db [ib] IIC T6...T4 Gb X

Ex tb IIIC T70°...T135°С Db

Корпус (ЕХ-компонент)

Ex db IIB+H₂ Gb U

Ex db IIС Gb U* запрещено использовать во взрывоопасных смесях ацетилена с воздухом

Ex tb IIIC Db U

Маркировка рудничного оборудования:

PB Ex db I Mb

PB Ex db [ia Ma] I Mb

PB Ex db [ib] I Mb
РН1/РН2

Корпус (ЕХ-компонент):

Ex db I Mb U

Защита:

IP66/IP67
IK10

Установка:

Категория I по рудничному газу и пыли;
Категория II по подгруппе газов IIA, IIB, IIB+H₂, IIC (кроме ацетилена), зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, опасные по газу (метану) и угольной пыли;
Объекты, поднадзорные РМРС

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.АД07.В.01847/20

ЕАЭС RU C-RU.НА67.В.00157/20

ЕАЭС RU C-RU.AA87.В.01061/22

IECEx CCVE 16.0007U

ЕАЭС RU C-RU.МЛ02.В.00313/21

Свидетельство №13-11.1-6.13.4-1656

Морской регистр СТО №23.44.01.09129.120

РОСС RU.04ПТК0.К00129

RU.OC ВССТ 0179-10.2023

RU.OC ВССТ 0121-10.2020

ТУ 27.12.40-032-72453807-2017

ТУ 27.33.13-033-72453807-2017

ТУ 27.12.10-045-72453807-2017

Технические данные:

Температура окружающей среды, °С:

-60...+40 (Т6/Т85°С)
-60...+60 (Т5/Т4/ Т100°С/Т135°С)*
-60…+60 (для рудничного взрывозащищенного и рудничного нормального исполнений)
-60...+120 (для Ех-компонентов)

*в зависимости от комплектации коробки

Максимальное напряжение, В:

~1000 / ⎓250
~1140 / ⎓250 (для рудничного взрывозащищенного исполнения)
~ / ⎓ 10000 В (для высоковольтных устройств)

Максимальная сила тока, А:

1500

Размещение кабельных вводов:

По спецификации заказчика

Заземление:

2 зажима заземления (внутренний и внешний) из нержавеющей стали

Крепление крышки:

Съемная крышка на петлях

Монтаж внутри корпуса:

4 стойки для крепления монтажной панели

Поверхность:

Электрохимическая полировка (снаружи и внутри)

Уплотнение:

Силиконовая резина (в пазе крышки)

Материал:

Листовая нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304).
Нержавеющая сталь марки 08х17М13М2Т по ГОСТ 5632-2014 (AISI 316), опция /316
Ударопрочное закаленное стекло

Крепление корпуса:

4 внешние монтажные точки

Класс защиты от поражения электрическим током:

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

Габариты, опции, аксессуары: ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

ЩОРВ-НТ312012-О0505
ЩОРВ-НТ584028-О3020
ЩОРВ-НТ694933-О3020

Габаритные размеры коробок ЩОРВ-НТ…-О
Типоразмер коробки	Размеры, мм										Масса, кг
	Внешние			Внутренние			Крепление скобами			Стандартные размеры окна
	А	В	С	a	b	c	D	E	F	LxMxH
ЩОРВ-НТ312012-О0505	317	211	127	219	113	76	160	186	9	55х55х12	17,5
ЩОРВ-НТ322220-О1508	327	227	208	229	129	157	230	225	9	150х80х15	23,2
ЩОРВ-НТ393127-О2515	391	319	279	294	221	228	290	305	11	250х150х19	41,8
ЩОРВ-НТ452521-О2508	451	250	216	354	153	165	350	246	11	250х80х15	34,7
ЩОРВ-НТ453729-О3020	457	372	308	354	269	249	350	345	11	300х200х19	65,2
ЩОРВ-НТ584028-О3020	589	409	295	484	304	236	360	391	11	300х200х19	85,8
ЩОРВ-НТ694933-О3020	693	495	347	568	370	277	550	455	14	300х200х19	134,3
ЩОРВ-МТ765636-О3020	767	567	364	637	437	275	597	517	21	300х200х19	188,1
ЩОРВ-МТ906834-О3020	900	680	347	770	550	249	680	664	21	300х200х19	261
ЩОРВ-МТ906845-О3020	900	680	461	770	550	363	680	664	21	300х200х19	293

Габаритные размеры монтажных панелей для коробок ЩОРВ-НТ…-О
Наименование корпуса	Наименование	Сталь нержавеющая				Сталь алюминиевая
Наименование корпуса	Наименование	Длина, мм	Ширина, мм	Толщина, мм	Масса, кг	Длина, мм	Ширина, мм	Толщина, мм	Масса, кг
ЩОРВ-НТ282218	Щ2822Х	170	110	2	0,3	170	110	2	0.1
ЩОРВ-НТ312012	Щ2818Х	206	100	2	0,3	206	100	2	0,1
ЩОРВ-НТ322212 ЩОРВ-НТ322220	Щ3020Х	220	120	2	0,4	220	120	2	0,1
ЩОРВ-НТ322212 ЩОРВ-НТ322220	Щ3020Х/ТЕРМО	200	100	2	0,3	200	100	2	0,1
ЩОРВ-НТ393113 ЩОРВ-НТ393127	Щ3628Х	280	200	2	0,9	260	180	2	0,3
ЩОРВ-НТ393113 ЩОРВ-НТ393127	Щ3628Х/ТЕРМО	260	180	2	0,7	260	180	2	0,2
ЩОРВ-НТ452512 ЩОРВ-НТ452521	Щ4222Х	340	140	2	0,8	340	140	2	0,2
ЩОРВ-НТ452512 ЩОРВ-НТ452521	Щ4222Х/ТЕРМО	320	120	2	0,6	320	120	2	0,2
ЩОРВ-НТ453719 ЩОРВ-НТ453729	Щ4232Н	340	240	2	1,3	340	240	2	0,4
ЩОРВ-НТ453719 ЩОРВ-НТ453729	Щ4232Н/ТЕРМО	320	220	2	1,1	320	220	2	0,4
ЩОРВ-НТ584019 ЩОРВ-НТ584028	Щ5739Н	456	276	2	2	456	276	3	1
ЩОРВ-НТ584019 ЩОРВ-НТ584028	Щ5739Н/ТЕРМО	455	275	2	2	460	280	3	1
ЩОРВ-НТ694923 ЩОРВ-НТ694933	Щ6545Н	540	340	2	2,9	532	332	3	1,4
ЩОРВ-НТ694923 ЩОРВ-НТ694933	Щ6545Н/ТЕРМО	520	320	2	2,6	520	320	3	1,3
ЩОРВ-НТ765636	Щ7252X*	597	397	2	3,8	597	397	3	1,9
ЩОРВ-НТ906834 ЩОРВ-НТ906845	Щ8967Х*	720	500	3	8	720	500	3	2,9
ЩОРВ-НТ1035839	Щ10458Х*	850	400	3	7,6	850	400	3	2,7

* - при обогреве корпуса применяется стандартная монтажная панель.

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

МАРКИРОВКА

Монтажная панель из алюминиевого сплава

/АЛП

Антиконденсатное покрытие

/АП

Монтажная панель из нержавеющей стали

/НП

Невзрывозащищенное исполнение

/ПРОМ

Фиксация крышки на петлях

/ПЕТЛЯ

Внутренняя теплоизоляция

/ТЕПЛОИЗОЛЯЦИЯ

Степень защиты от внешних воздействий IP67

/IP67

Степень защиты от внешних воздействий IP68

/IP68

Окрашивание внешней поверхности в цвет по требованию заказчика

/RAL (код)

Болт с пломбировкой

/ПЛОМБА

Исполнение для минимальной температуры эксплуатации -75°С

/ХОЛОД

Дренажное устройство для слива конденсата

/ДКУВ

Вентиляционное устройство для удаления влаги

/ВКУ

Отклонение габаритных размеров в пределах допусков

/XY

Морское исполнение

/МОРЕ

Нержавеющая сталь марки 08х17М13М2Т по ГОСТ 5632-2014 (AISI 316)

/316

Консервация

/КОНСЕРВАЦИЯ

Речное исполнение

/РЕКА

ФОРМИРОВАНИЕ ЗАКАЗА

ЩОРВ-HT

- O

(

) -

(

) /

– ТУ 27.33.13-033-72453807-2017

Название изделия

Код размера корпуса

Код размера окна

Количество кабельных вводов

Тип кабельного ввода

Сторона расположения ввода

Опции, аксессуары и исполнения

Пример: ЩОРВ-НТ453729-О3020-(40C2-10C16)-5КНВ1МН(Б)-КНВ4МН(Г)-ТУ 27.33.13-033-72453807-2017

Дополнительная информация:

Оборудование, сертифицированное ИНТЕРГАЗСЕРТГ

Оборудование, сертифицированное ИНТЕРГАЗСЕРТ 1.1Mб, pdf

Максимальное количество отверстий в крышке корпусов клеммных коробок серии ЩОРВ-НТ...-O
Типоразмер коробки	Метрическая резьба
Типоразмер коробки	02	01	1	2	3	4
ЩОРВ-НТ312012-О0505	12	10	10	7	5	4
ЩОРВ-НТ322220-О1508	-	-	-	-	-	-
ЩОРВ-НТ393127-О2515	-	-	-	-	-	-
ЩОРВ-НТ452521-О2508	-	-	-	-	-	-
ЩОРВ-НТ453729-О3020	-	-	-	-	-	-
ЩОРВ-НТ584028-О3020	23	21	21	12	17	10
ЩОРВ-НТ694933-О3020	56	56	44	37	27	20
ЩОРВ-МТ765636-О3020	81	81	69	53	41	32
ЩОРВ-МТ906834-О3020	190	190	184	134	94	74
ЩОРВ-МТ906845-О3020	190	190	184	134	94	74

Максимальное количество отверстий в корпусе клеммных коробок ЩОРВ-НТ..-O на стороне А/B
Типоразмер коробки	Метрическая резьба
Типоразмер коробки	02	01	1	2	3	4	5	6	7	8	10
ЩОРВ-НТ312012-О0505	8(7)/5	8(7)/4	8(7)/4	5/3	3/2	3/1	2(1)/1	2(1)/1	-	-	-
ЩОРВ-НТ322220-О1508	14/6	14/6	13/6	12(11)/5	7(6)/4	6/2	4(3)/2	3/1	2/1	2(1)/1	1/1
ЩОРВ-НТ393127-О2515	28/20	28/20	25/20	21(20)/15	15(14)/10	10/8	8/6	6/4	4/4	2/2	2/1
ЩОРВ-НТ452521-О2508	26(24)/9	26(24)/9	26(24)/9	18/7	14(13)/5	9(8)/4	8(7)/2	6(5)/1	3/1	3/1	2/1
ЩОРВ-НТ453729-О3020	35/27	36/27	36(35)/27	28(27)/20	19(18)/16	15/12	12(11)/8	8/6	6/4	3/2	2/2
ЩОРВ-НТ584028-О3020	45/30	50(48)/30	45/28	38(36)/22	25/15	18/12	14/9	10/6	8/5	6/4	3/2
ЩОРВ-НТ694933-О3020	60/40	56(55)/40	55/40	45(44)/30	32/21	20/15	16/12	10/8	8/6	8/6	4/3(2)
ЩОРВ-МТ765636-О3020	60/40	60/40	60/40	46/29	36(34)/24	24(23)/15	21(20)/14	14/10	10/6	7(6)/4	4/3
ЩОРВ-МТ906834-О3020	60/42	60/42	60/42	52(51)/36	33/23	29(28)/20	19/13	15/10	12/8	6/4	4/3
ЩОРВ-МТ906845-О3020	92/66	92/66	92/66	70/51	52/36	36/28	30/20	20/16	16/10	10/4	8/4

Загрузка отзывов...

Производитель

Завод ГОРЭЛТЕХ

Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:

Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты МИР, Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
ЮMoney при онлайн-заказе. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.

Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:

Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.

Фотогалерея

Назад к списку

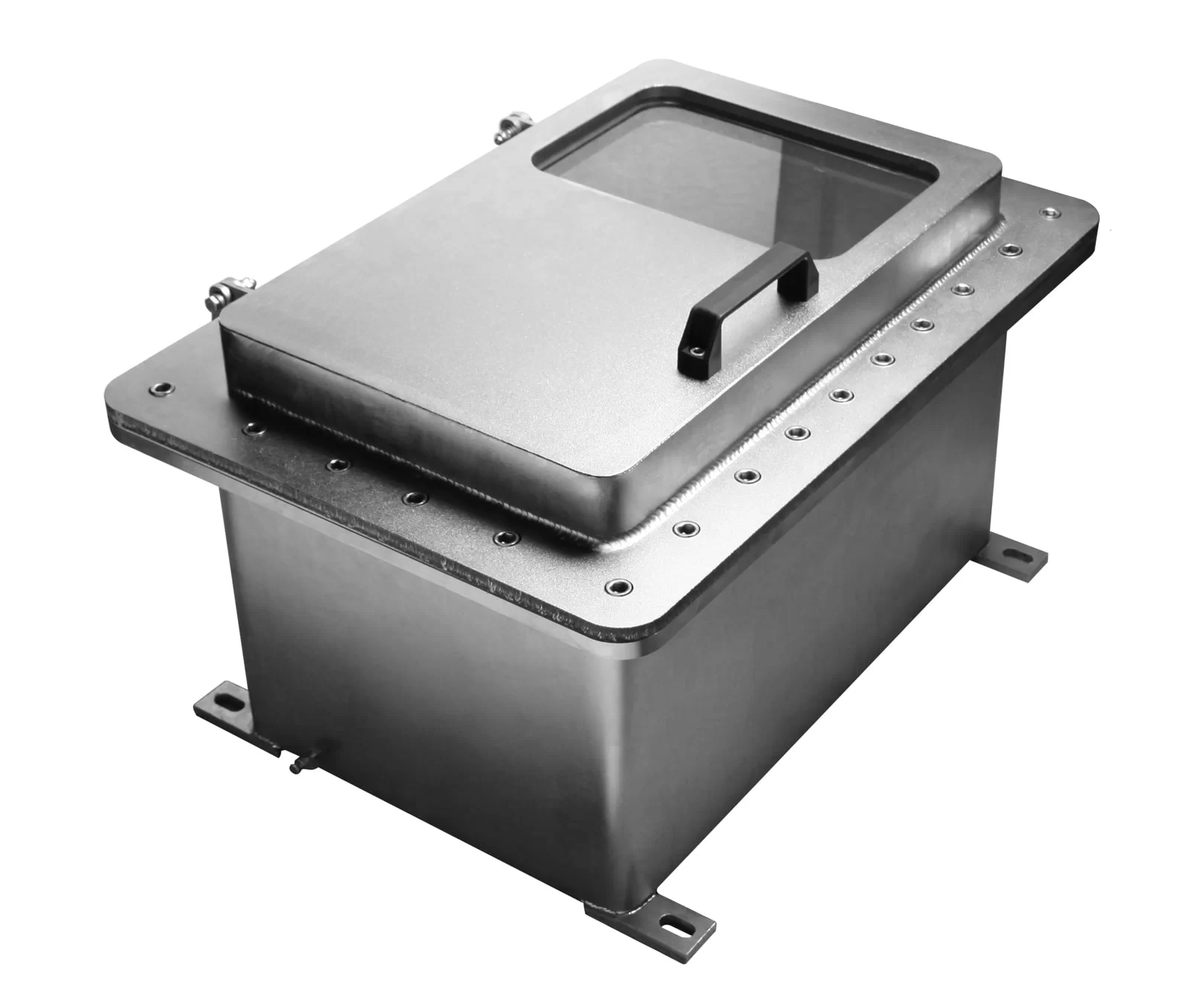

Взрывозащищенные коробки типа ЩОРВ-НТ…-О (взрывонепроницаемые оболочки) из нержавеющей стали с окном
