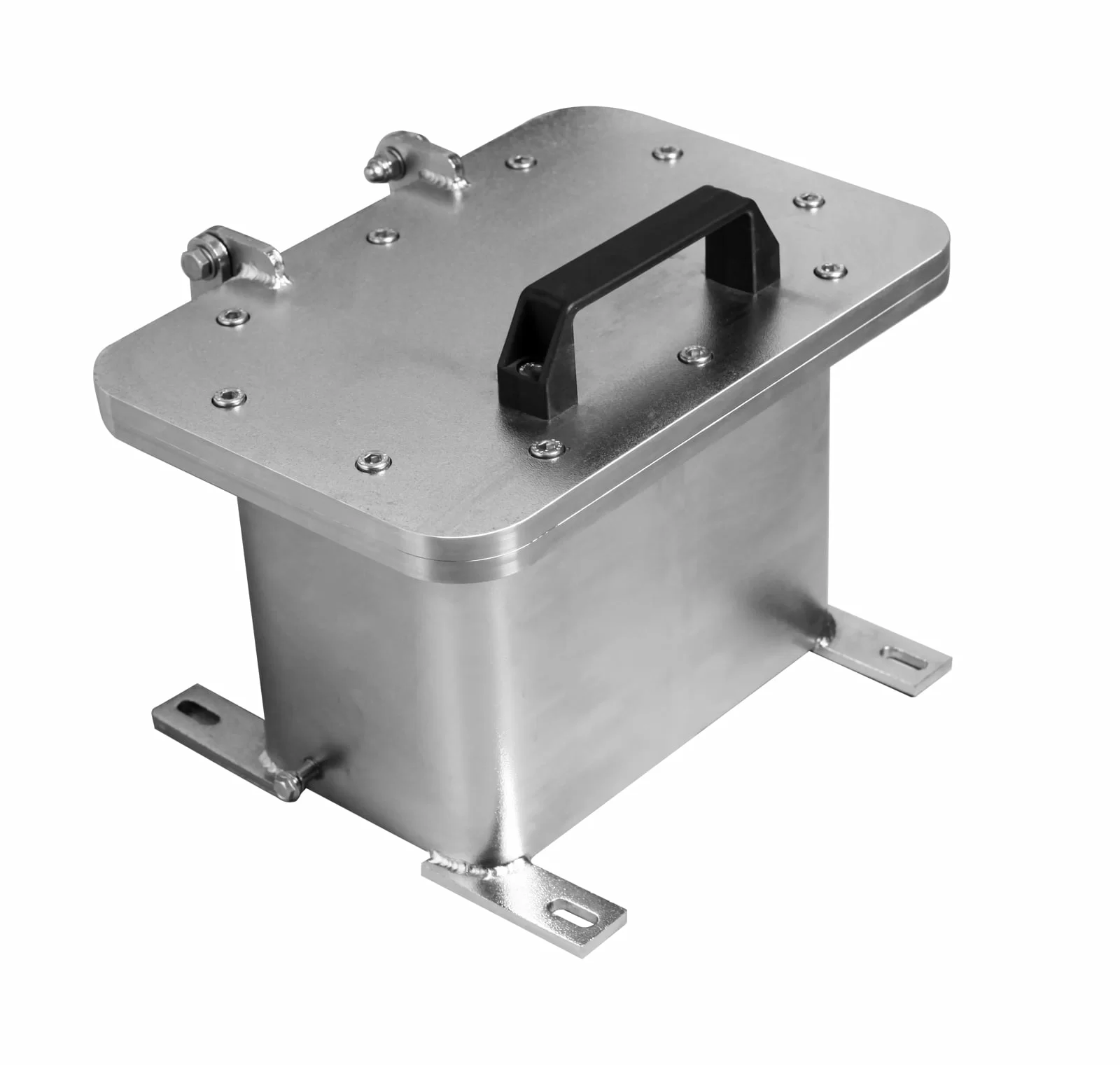

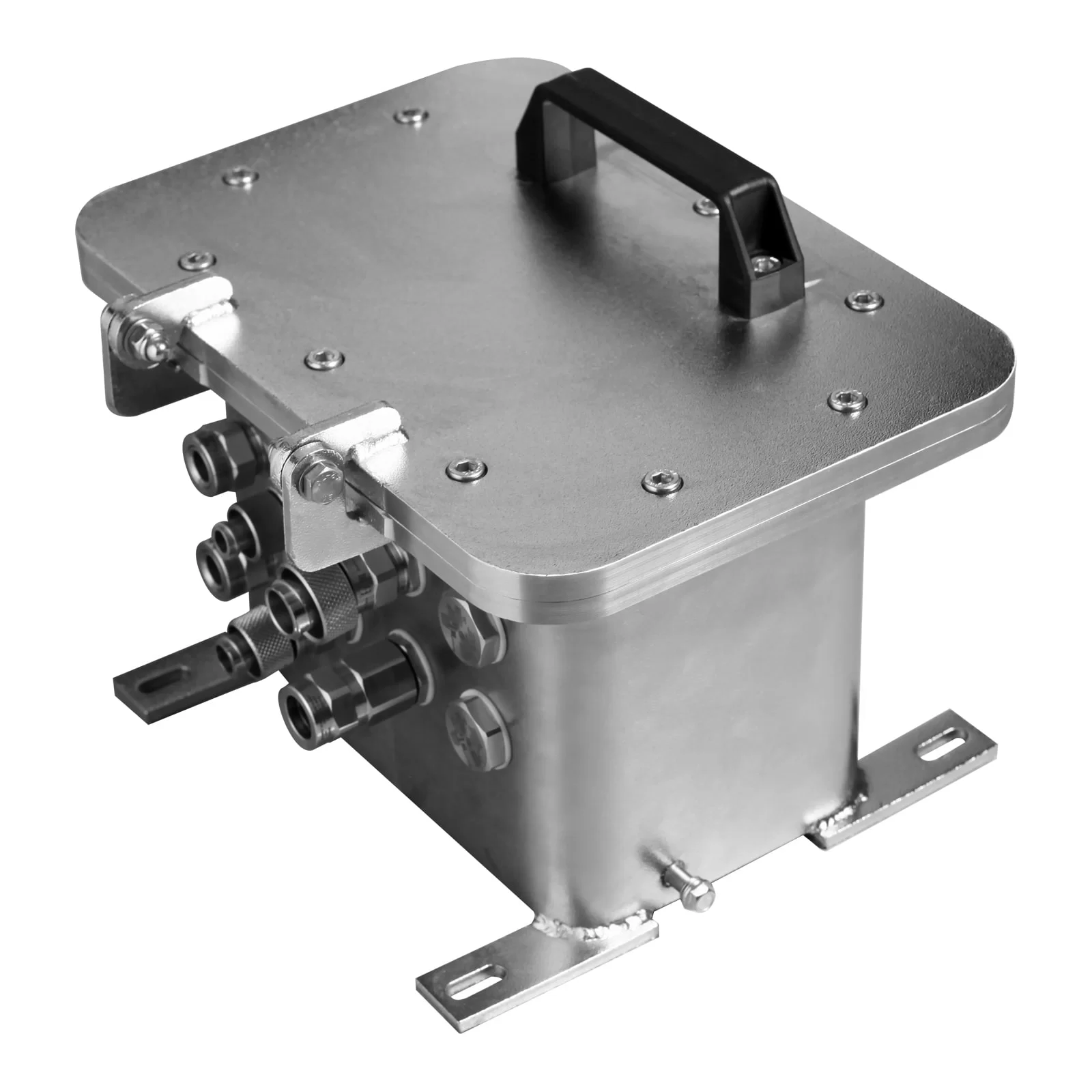

Взрывозащищенные коробки типа ЩОРВ-НТ (взрывонепроницаемые оболочки) из нержавеющей стали
Арт. Взрывозащищенные коробки типа ЩОРВ-НТ (взрывонепроницаемые оболочки) из нержавеющей стали
Рассчитать доставку
Гарантия 5 лет
Характеристики
Производитель
:
Завод ГОРЭЛТЕХ
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Маркировка взрывозащиты: 1Ex db IIB+H2 T6...T4 Gb
1Ex db IIC T6...T4 Gb X
1Ex db [ia Ga] IIB+H2 T6...T4 Gb
1Ex db [ia Ga] IIC T6...T4 Gb X
1Ex db [ib] IIB+H2 T6...T4 Gb
1Ex db [ib] IIC T6...T4 Gb X
Ex tb IIIC T70°...T135°С Db
Корпус (ЕХ-компонент) Box (ЕХ component) :
Ex db IIB+H2 Gb U
Ex db IIС Gb U* (для ЩОРВ-НТ101008 for SHORV-NT101008 , *запрещено использовать во взрывоопасных смесях ацетилена с воздухом forbidden to use in explosive mixtures of acetylene with air )
Ex tb IIIC Db U PB Ex db I Mb
PB Ex db [ia Ma] I Mb
PB Ex db [ib] I Mb
РН1/РН2
Корпус (ЕХ-компонент) Box (ЕХ component) :
Ex db I Mb U ТУ 3400-005-72453807-07 ТУ 27.33.13-033-72453807-2017 ТУ 27.12.40-032-72453807-2017
Технические данные:

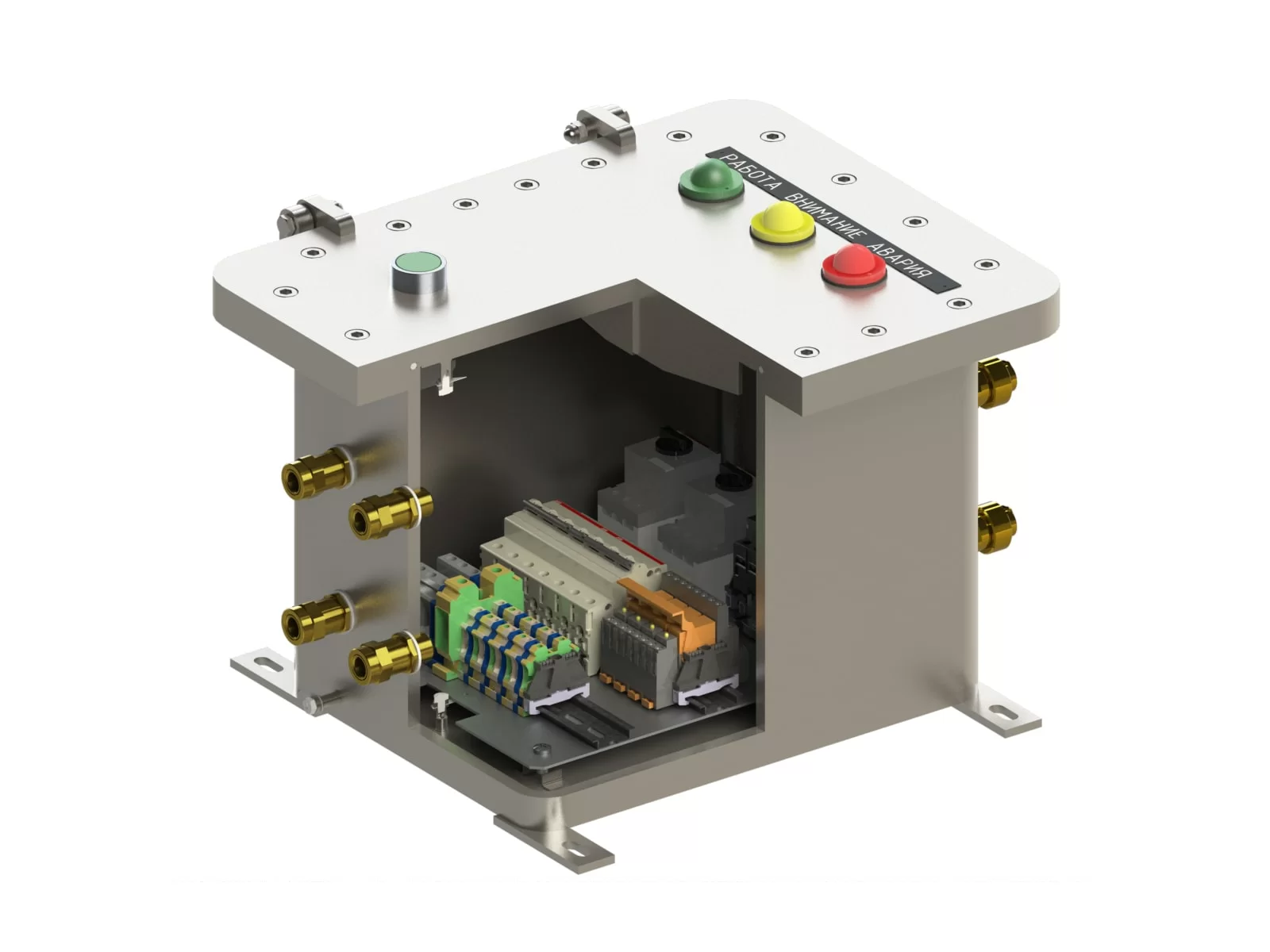

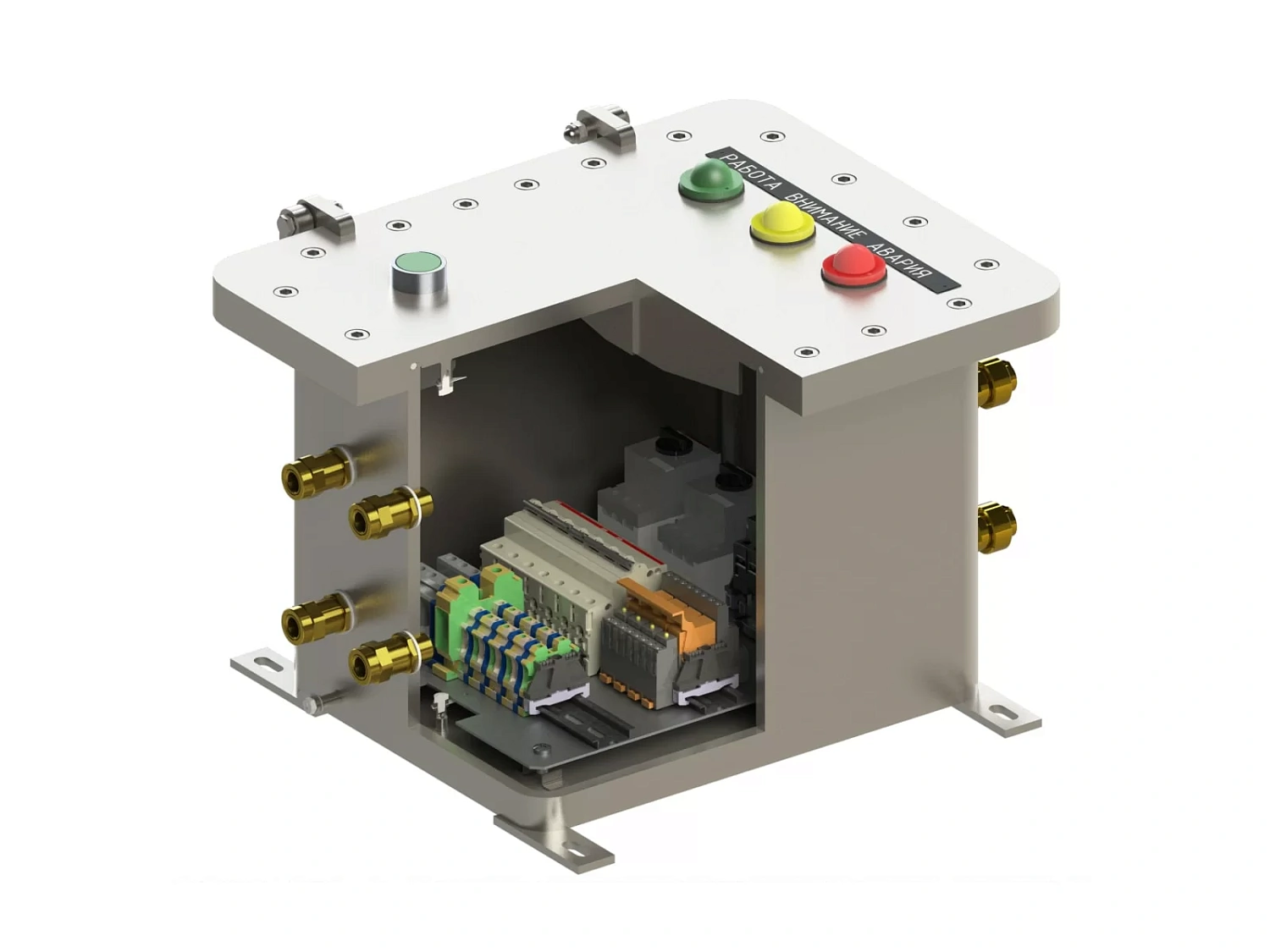

Взрывозащищенные коробки ЩОРВ-НТ из нержавеющей стали относятся к стационарным устройствам. Предназначены для размещения и эксплуатации во взрывоопасных зонах таких электротехнических компонентов, как клеммные зажимы, элементы управления, контроля, сигнализации и пр., на предприятиях пищевой, химической, нефтегазовой и других отраслей промышленности.
Преимущества
- Устойчивы к воздействию агрессивных сред, щелочей, капель серной и соляной кислоты.
- Высокая защита от пыли и влаги IP66, доступна опция /IP67.
- Корпус выдерживает удары силой до 20 Дж (IK10).
- Болты крепления крышки утоплены, что обеспечивает их надежную защиту от механических повреждений.
- Корпуса прошли испытания на сейсмостойкость до 9 баллов по шкале MSK64.
- Широкий спектр применения.
- Двухсторонняя электрохимическая полировка для эстетичного внешнего вида корпуса.
- Устойчивы к воздействию агрессивных сред, щелочей, капель серной и соляной кислоты.
- Высокая защита от пыли и влаги IP66, доступна опция /IP67.
- Корпус выдерживает удары силой до 20 Дж (IK10).
- Болты крепления крышки утоплены, что обеспечивает их надежную защиту от механических повреждений.
- Корпуса прошли испытания на сейсмостойкость до 9 баллов по шкале MSK64.
- Широкий спектр применения.
- Двухсторонняя электрохимическая полировка для эстетичного внешнего вида корпуса.
Вид взрывозащиты – взрывонепроницаемая оболочка. На этапе разработки корпуса проходят математическое моделирование и подвергаются испытаниям с целью подтверждения соответствия заявленным маркировкам взрывозащиты. Знак «Х», размещенный после Ех-маркировки устройства указывает, что устройство запрещено использовать во взрывоопасных смесях ацетилена с воздухом.
Область применения - взрывоопасные зоны помещений и наружных установок, согласно маркировке взрывозащиты - категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2, категория III по пыли IIIA, IIIB, IIIC, зоны 21, 22, категория I по рудничному газу и пыли РВ, РП, зоны 1, 2, зоны неопасные по пыли и газу.
Соответствие стандартам: %Соответствие стандартам% Сертификаты:
Маркировка взрывозащиты:
1Ex db IIB+H2 T6...T4 Gb 1Ex db IIC T6...T4 Gb X 1Ex db [ia Ga] IIB+H2 T6...T4 Gb 1Ex db [ia Ga] IIC T6...T4 Gb X 1Ex db [ib] IIB+H2 T6...T4 Gb 1Ex db [ib] IIC T6...T4 Gb X Ex tb IIIC T70°...T135°С Db Ex db IIB+H2 Gb U Ex db IIС Gb U* ( Ex tb IIIC Db UМаркировка рудничного оборудования:
PB Ex db I Mb PB Ex db [ia Ma] I Mb PB Ex db [ib] I MbРН1/РН2
Ex db I Mb UЗащита:
Установка:
Категория I по рудничному газу и пыли;
Категория II по подгруппе газов IIA, IIB, IIB+H2, IIC (кроме ацетилена), зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, опасные по газу (метану) и угольной пыли;
Объекты, поднадзорные РМРС
Категория II по подгруппе газов IIA, IIB, IIB+H2, IIC (кроме ацетилена), зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, опасные по газу (метану) и угольной пыли;
Объекты, поднадзорные РМРС
Сертификаты соответствия и разрешения:
ТУ 3400-005-72453807-07 ТУ 27.33.13-033-72453807-2017 ТУ 27.12.40-032-72453807-2017Температура окружающей среды, °С:
-60...+40 (Т6/Т85°С)
-60...+60 (Т5/Т4/ Т100°С/Т135°С)*
-60…+60 (для рудничного взрывозащищенного и рудничного нормального исполнений)
-60...+150 (для Ех-компонентов)
*в зависимости от комплектации коробки
-60...+60 (Т5/Т4/ Т100°С/Т135°С)*
-60…+60 (для рудничного взрывозащищенного и рудничного нормального исполнений)
-60...+150 (для Ех-компонентов)
*в зависимости от комплектации коробки
Максимальное напряжение, В:
~1000 / ⎓500
~1140 / ⎓250 (для рудничного взрывозащищенного исполнения)
~1140 / ⎓250 (для рудничного взрывозащищенного исполнения)
Максимальная сила тока, А:
1500
Размещение кабельных вводов:
По спецификации заказчика
Заземление:
2 зажима заземления (внутренний и внешний) из нержавеющей стали
Крепление крышки:
Съемная крышка на петлях
Монтаж внутри корпуса:
4 стойки для крепления монтажной панели
Поверхность:
Электрохимическая полировка (снаружи и внутри)
Уплотнение:
Силиконовая резина (в пазе крышки)
Материал:
Листовая нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304).
Нержавеющая сталь марки 08х17М13М2Т по ГОСТ 5632-2014 (AISI 316), опция /316
Нержавеющая сталь марки 08х17М13М2Т по ГОСТ 5632-2014 (AISI 316), опция /316
Крепление корпуса:
4 внешние монтажные точки
Класс защиты от поражения электрическим током:
I
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)
