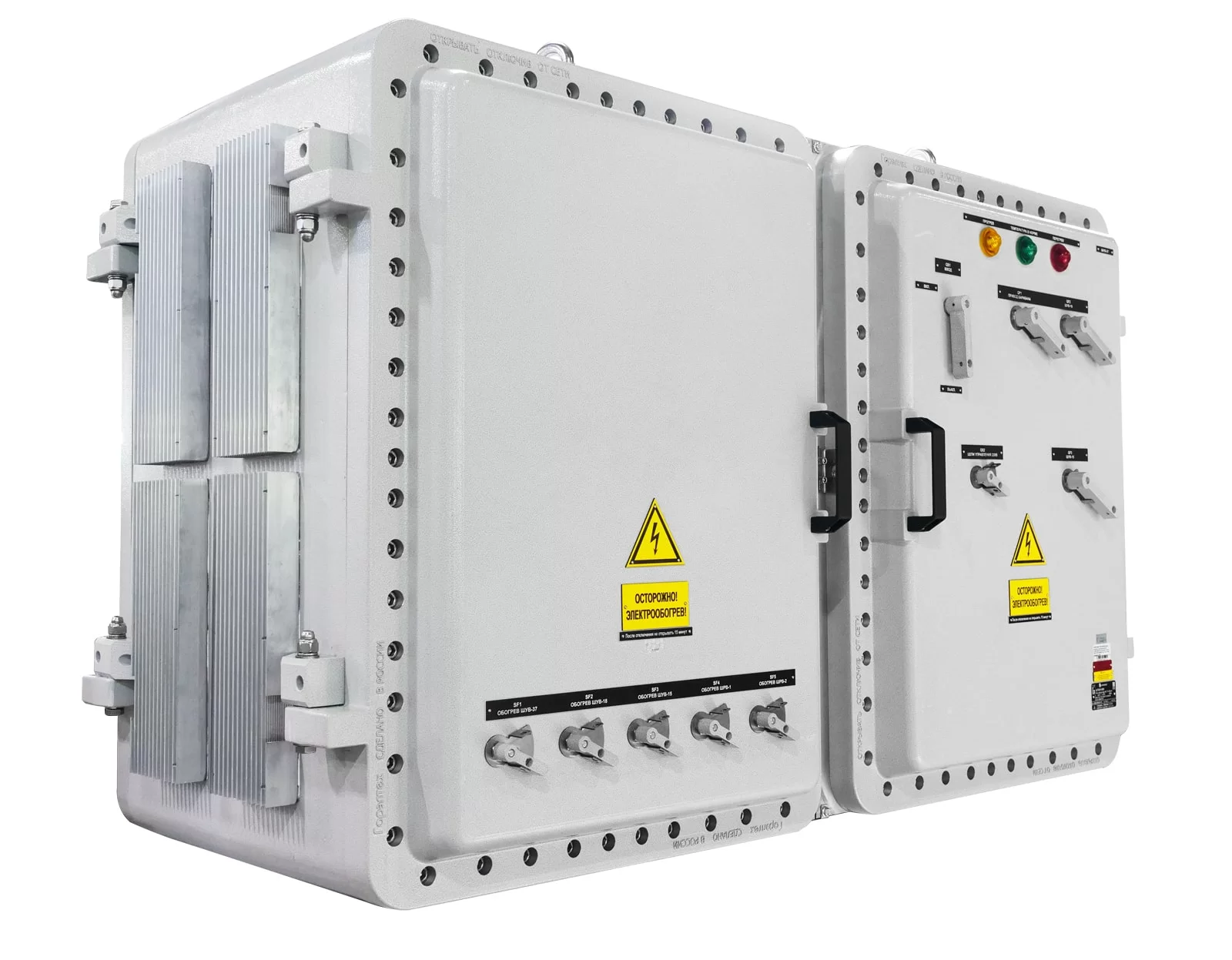

Взрывозащищенный двусторонний корпус серии ЩОРВ «ХАЛК» из алюминиево-кремниевого сплава

Корпус ХАЛК^® (ЩОРВ8914068) предназначен для безопасной эксплуатации крупногабаритного оборудования, электротехнических приборов и компонентов во взрывоопасных зонах. Корпус имеет «Ex d» вид взрывозащиты и длительный срок службы. На этапе разработки корпуса проходят математическое моделирование и подвергаются испытаниям с целью подтверждения соответствия заявленным маркировкам взрывозащиты.

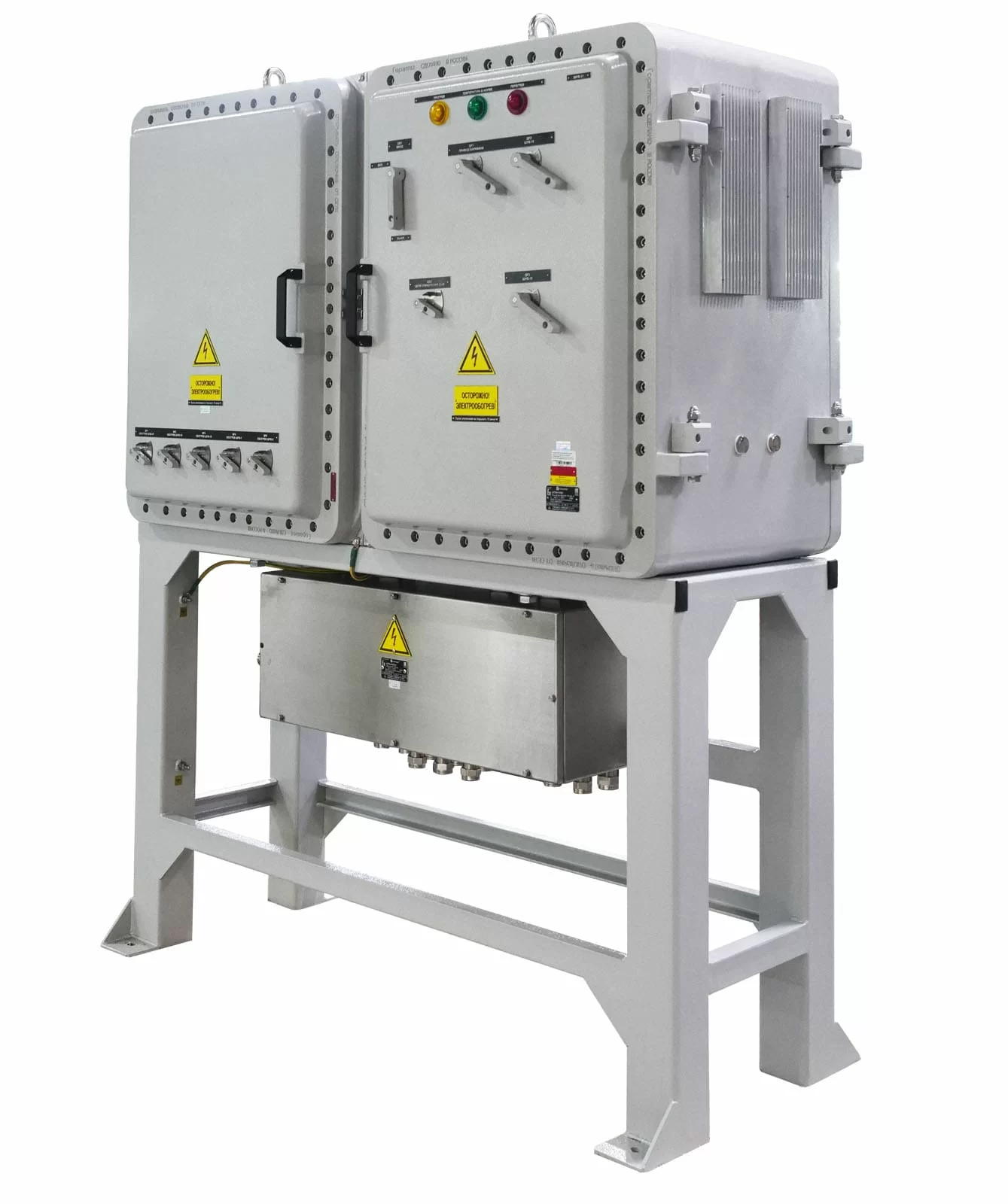

Корпус устанавливается на раму /РАМА для напольного монтажа, изготовленной из оцинкованной стали (холодное или горячее оцинкование), а по требованию из нержавеющей стали. Рама относится к фрикционно искробезопасному неэлектрическому оборудованию с уровнем взрывозащиты IIGb и IIIDb.

Пример сборки шкафа автоматического резерва (800А)

На базе корпуса «ХАЛК»

Сборка из нескольких оболочек

Корпус «ХАЛК»

Габариты, мм	1490x774x1850
Масса, кг	477(без рамы), 573(с рамой)
Доступ	двусторонний

Сборка из оболочек

Габариты, мм	5000x500x2500
Масса, кг	1087(без рамы), 1255(с рамой)
Доступ	односторонний

Полный цикл производства, начиная от разработки конструкции, изготовления литейной оснастки и до сборки готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.

Знак «Х», размещенный после Ех-маркировки устройства указывает, что устройство запрещено использовать во взрывоопасных смесях ацетилена с воздухом.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

ХАЛК^® – зарегистрированный товарный знак на территории РФ.

Маркировка взрывозащиты:

1Ex db IIB+H₂ T6...T4 Gb
1Ex db IIC T6...T4 Gb X
1Ex db [ia Ga] IIB+H₂ T6...T4 Gb
1Ex db [ia Ga] IIC T6...T4 Gb X
1Ex db [ib] IIB+H₂ T6...T4 Gb
1Ex db [ib] IIC T6...T4 Gb X
Ex tb IIIC T70°...T135°С Db
Ex db IIB Gb U
Ex db IIB+H₂ Gb U
Ex db IIC Gb U*
Ex tb IIIC Db U

*запрещено использовать во взрывоопасных смесях ацетилена с воздухом

Защита:

IP66/IP67/IP69
IK10

Установка:

Категория II по подгруппе газов IIA, IIB, IIB+H₂, IIC (кроме ацетилена), зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Объекты, поднадзорные РМРС

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.АД07.В.01847/20

ЕАЭС RU C-RU.НА67.В.00157/20

ЕАЭС RU C-RU.AA87.В.01061/22

ЕАЭС RU C-RU.МЛ02.В.00313/21

РОСС RU С-RU.МЮ62.В.00094/23

Морской регистр СТО №22.05089.120

РОСС RU.04ПТК0.К00129

RU.OC ВССТ 0179-10.2023

ОГН4.RU.1104.В02600

ТУ 3400-005-72453807-07

ТУ 27.33.13-033-72453807-2017

ТУ 27.12.40-032-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

Температура окружающей среды, °С:

-60...+40 (Т6/Т85°С)
-60...+60 (Т5/Т4/ Т100°С/Т135°С)*
-60…+60 (для исполнения РН1/РН2)
-60...+150 (для Ех-компонентов)

*в зависимости от комплектации клеммной коробки

Размещение кабельных вводов:

По спецификации заказчика

Заземление:

4 внешних и 8 внутренних зажимов заземления из нержавеющей стали

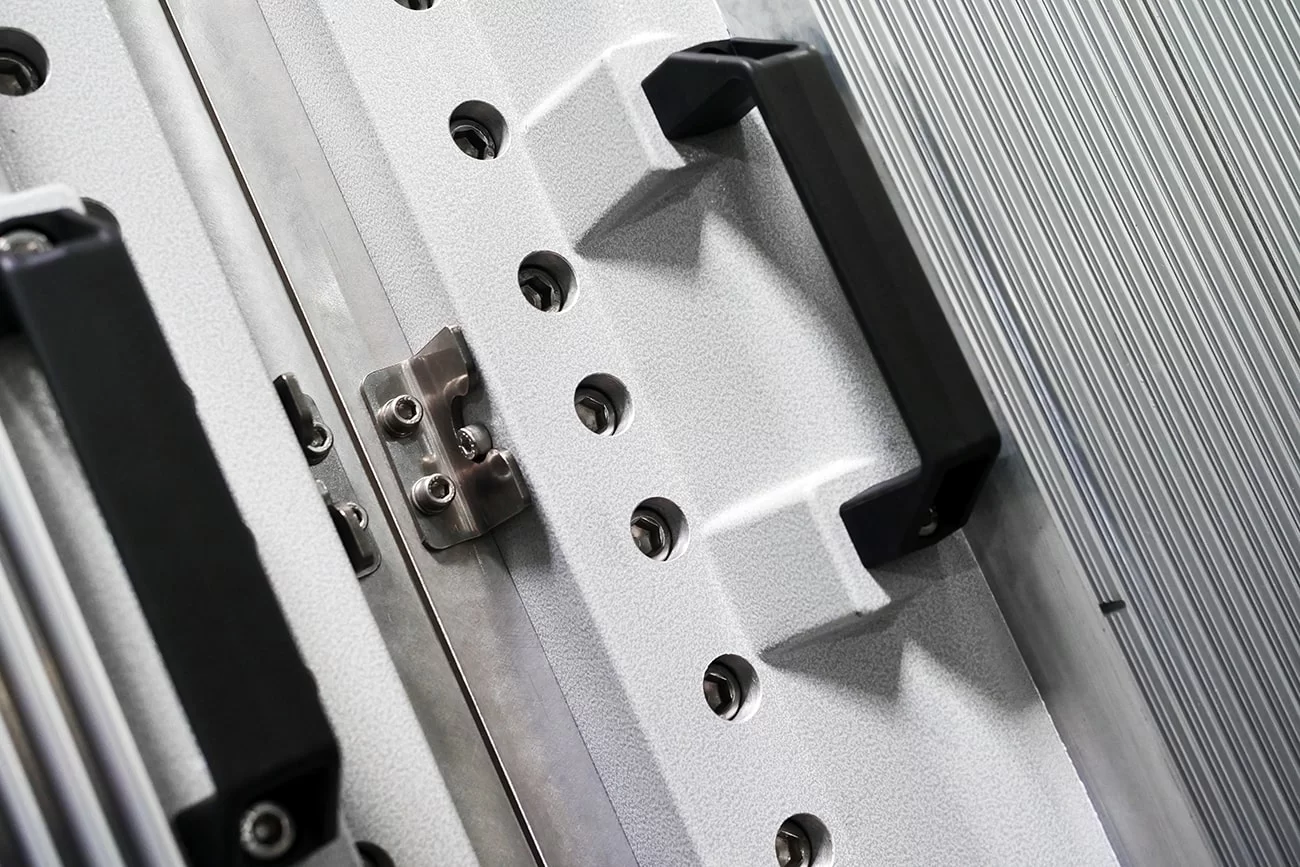

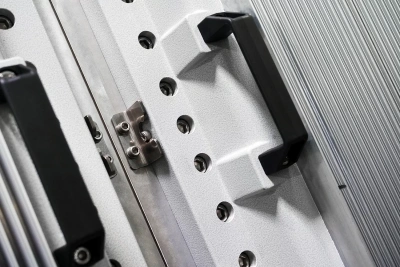

Крепление крышки:

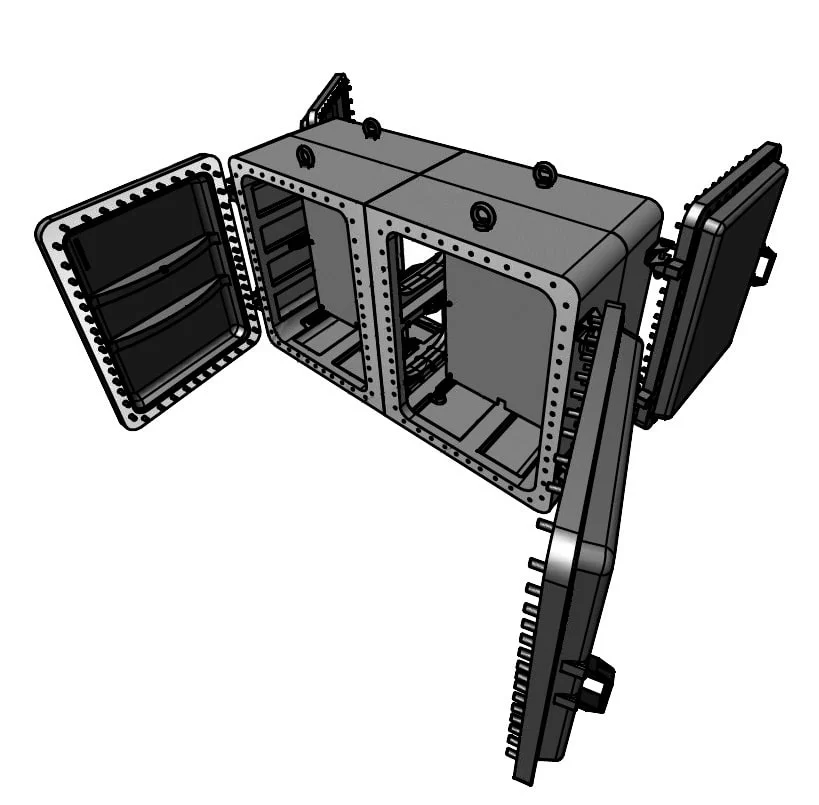

Корпус имеет 4 крышки, установленных на петлях, крепление посредством винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ. На корпусе дополнительно установлены фиксаторы дверцы, которые защищают фланцевое покрытие от повреждений при монтаже.

Монтаж внутри корпуса:

В корпусе установлены 2 регулируемые монтажные панели (6 направляющих в каждой части корпуса)

Покрытие:

Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Уплотнение:

Силиконовая резина (в пазе крышки) для IP67, силиконовый герметик ПГ-СМАЗКА

Материал корпуса:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный.

Крепление корпуса:

4 внешние монтажные точки, 4 рым болта на верхней части корпуса

Класс защиты от поражения электрическим током:

I

Климатическое исполнение:

УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)

3D модели:

Запросить 3D модель

Примечание: для опций /ШИНА З и /ШИНА Н по умолчанию устанавливаются шины, имеющие 2отв. х 16 мм² и ряд отверстий 6 мм² (количество зависит длины шины). По согласованию с заказчиком возможна установка шин с другим диаметром отверстий.

Взрывонепроницаемая оболочка серии ЩОРВ8914068 «ХАЛК» 0.92Mб, pdf

ВАЖНО ЗНАТЬ

Требования к крепёжным деталям взрывонепроницаемой оболочки согласно ГОСТ IEC 60079-1 –2013:

§ 11.1 Крепежные детали, доступные снаружи и необходимые для сборки частей взрывонепроницаемой оболочки, должны:

- представлять собой специальные крепежные детали (с утопленными головками, или используемые в глухих отверстиях или защита которых обеспечивается конструкцией оборудования) и отвечать требованиям ГОСТ 31610.0 (для оборудования группы I);

- представлять собой специальные крепежные детали и отвечать требованиям ГОСТ 31610.0 (для оборудования группы II).

Примечание – Использование крепежных деталей с утопленными головками или в глухих отверстиях для оборудования группы I необходимо для защиты головок деталей от удара. Цилиндрические головки винтов с шестигранным углублением под ключ для оборудования группы II должны быть утоплены или использоваться в глухих отверстиях или их защита от удара должна обеспечиваться конструкцией оборудования

МЕХОБРАБОТКА КОРОБОК ЩОРВ

Толщина стенок и крышки взрывозащищенных оболочек ЩОРВ достаточна для изготовления резьбовых отверстий для присоединения различных типов взрывозащищенных кабельных вводов, элементов управления и индикации. Имеется большой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения, элементов и модулей для специальных задач, а так же элементов типового исполнения по требованию заказчика. Большой размер элементов управления серии М дает возможность работать в рукавицах, элементы индикации имеют большой диаметр - 40 мм и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Ручки для автоматических выключателей, выбираются в зависимости от количества полюсов и типа выключателя, длина оси ручки может быть адаптирована к типу автоматического выключателя и к используемому размеру и типу взрывозащищенной коробки.
