НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

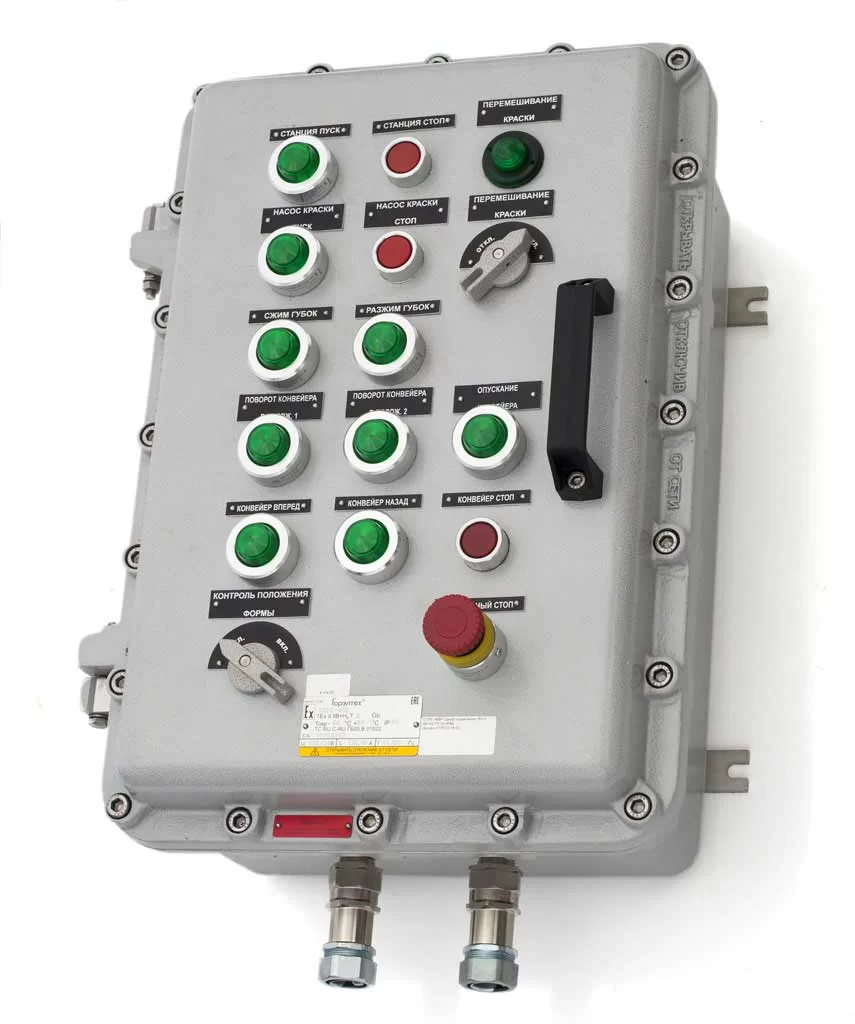

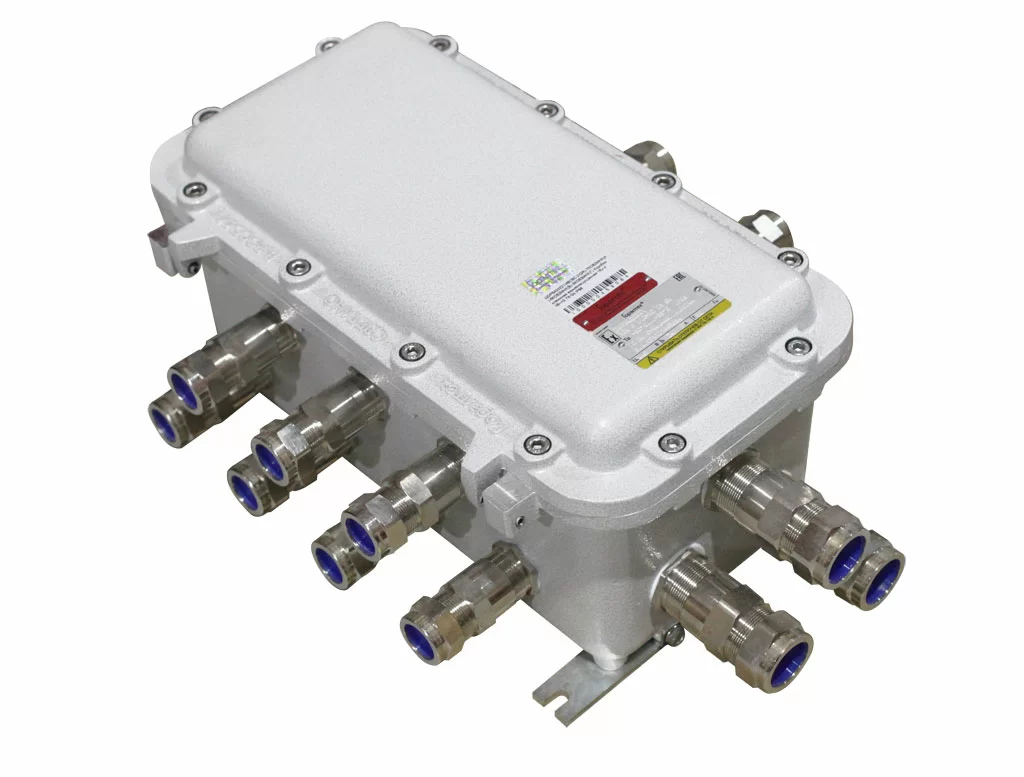

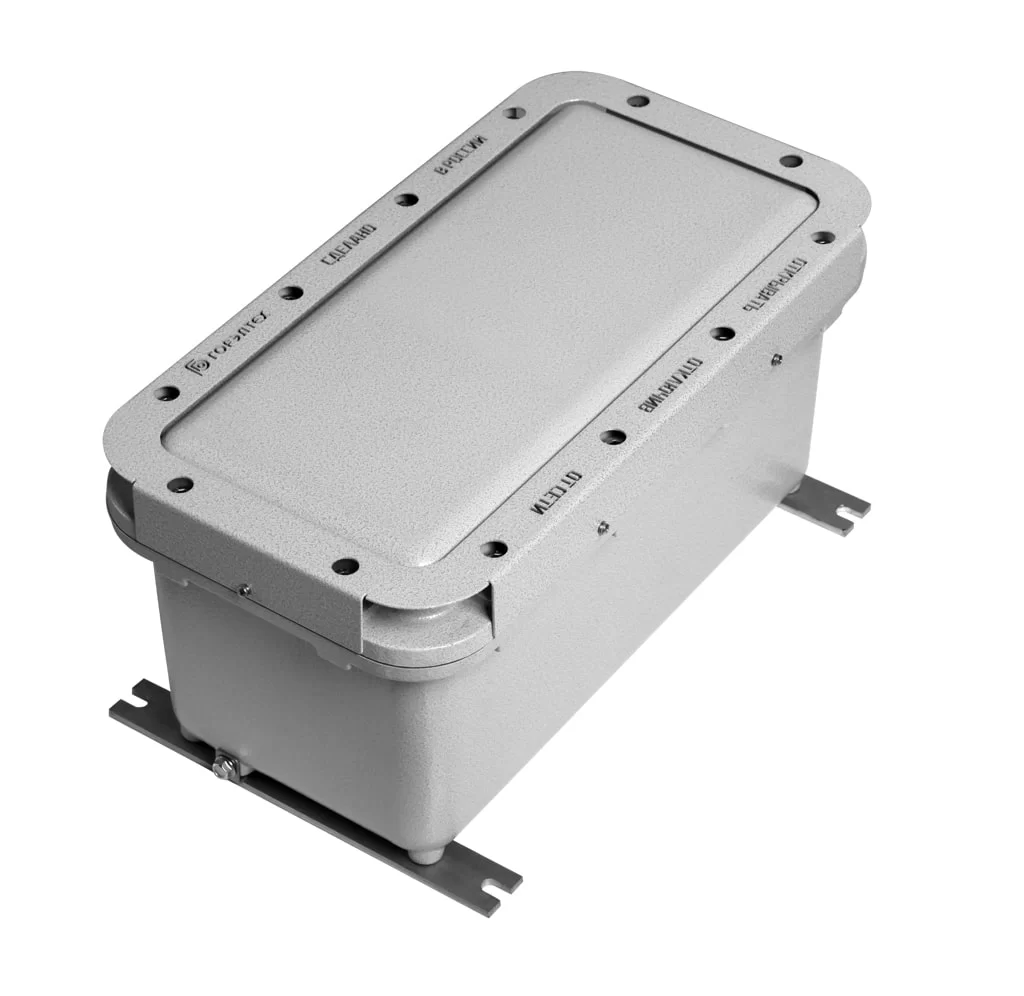

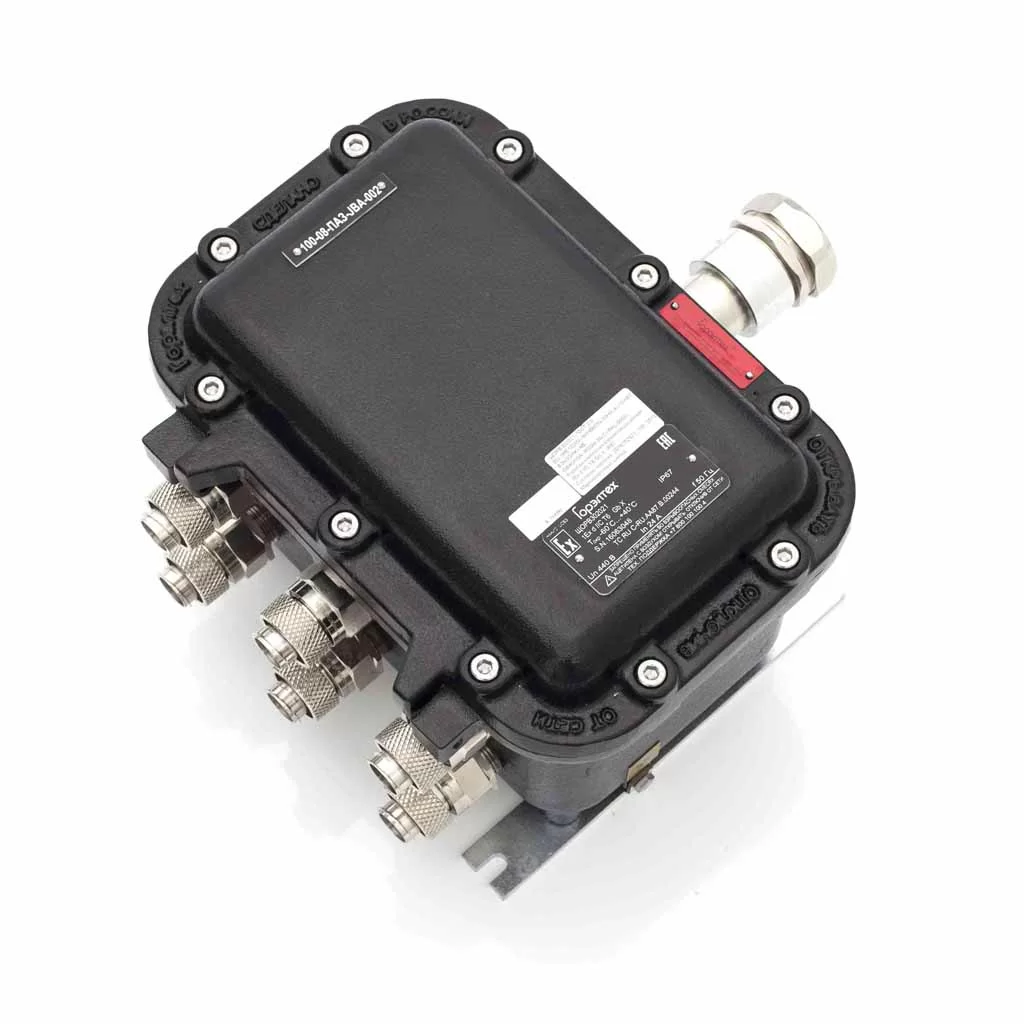

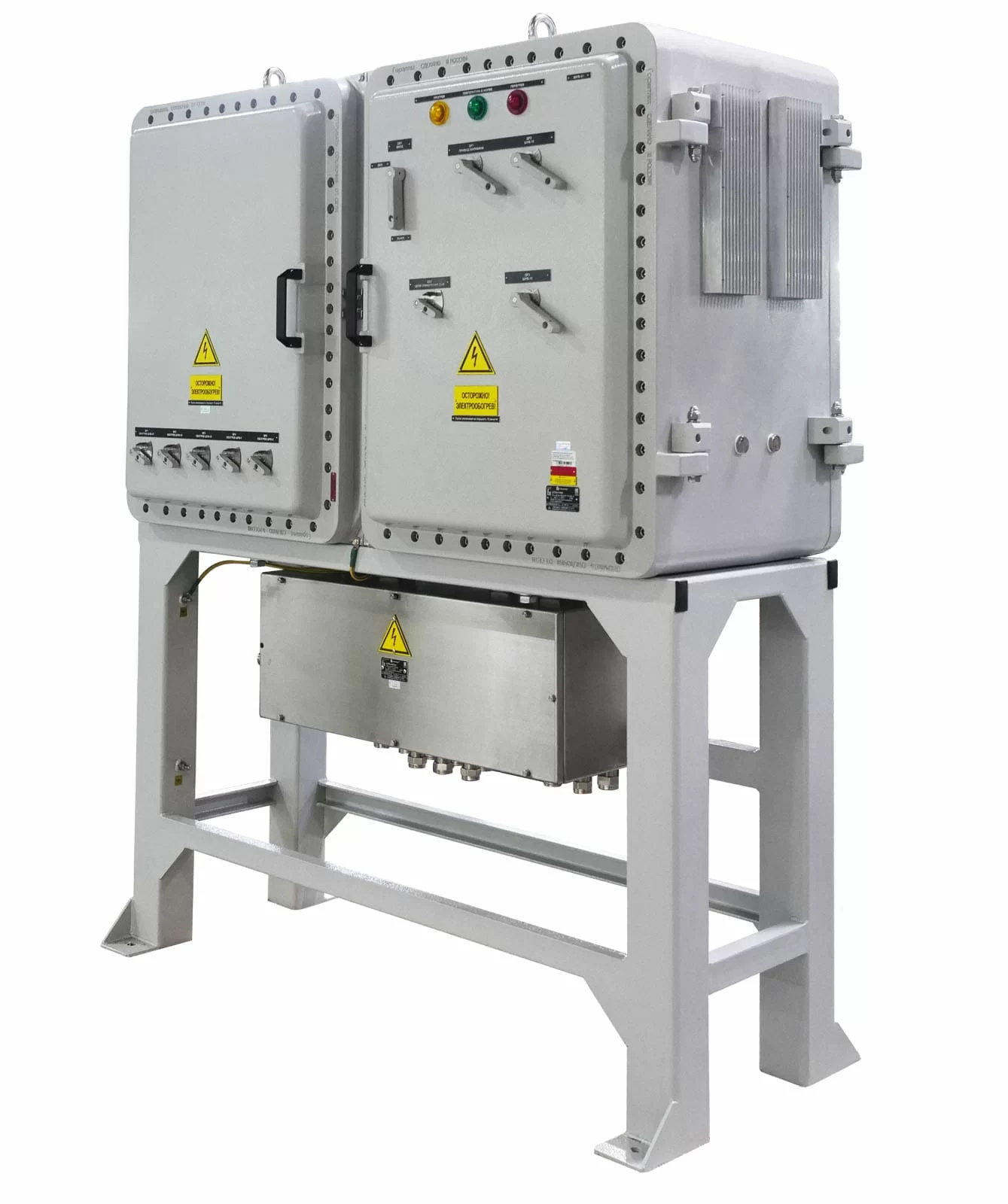

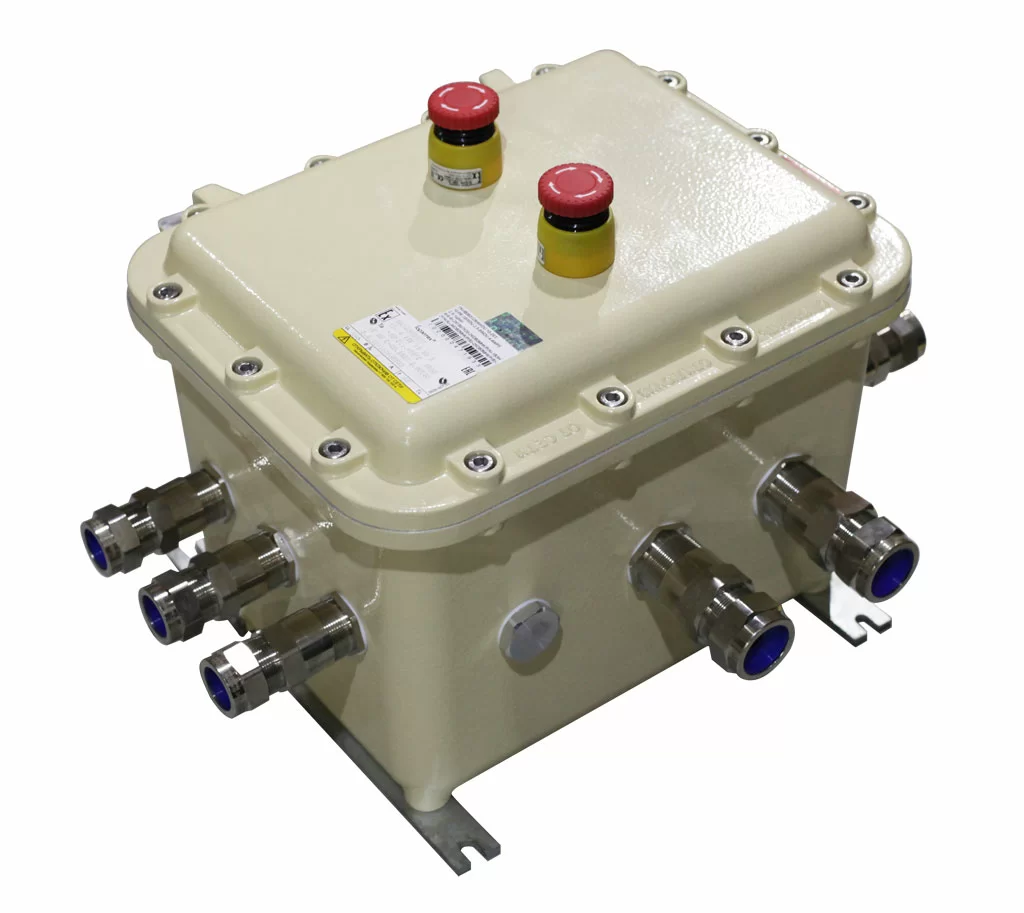

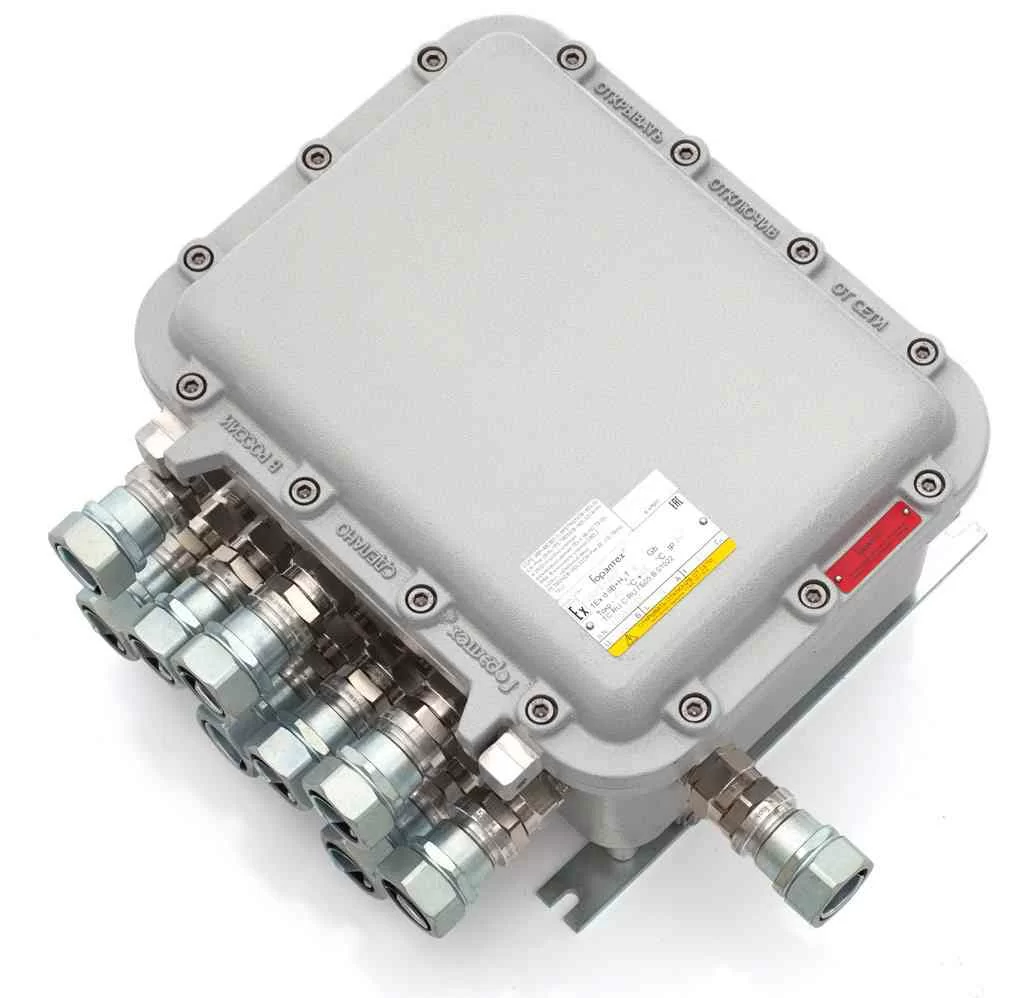

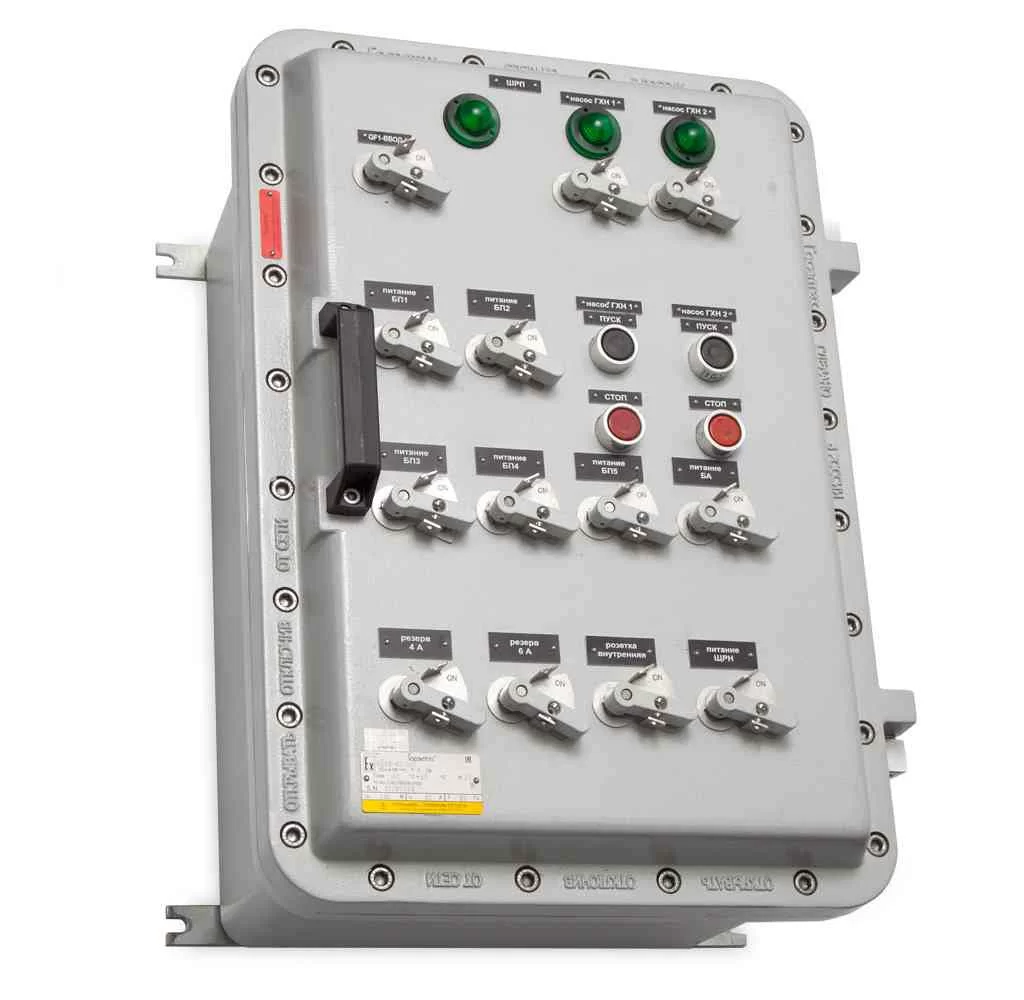

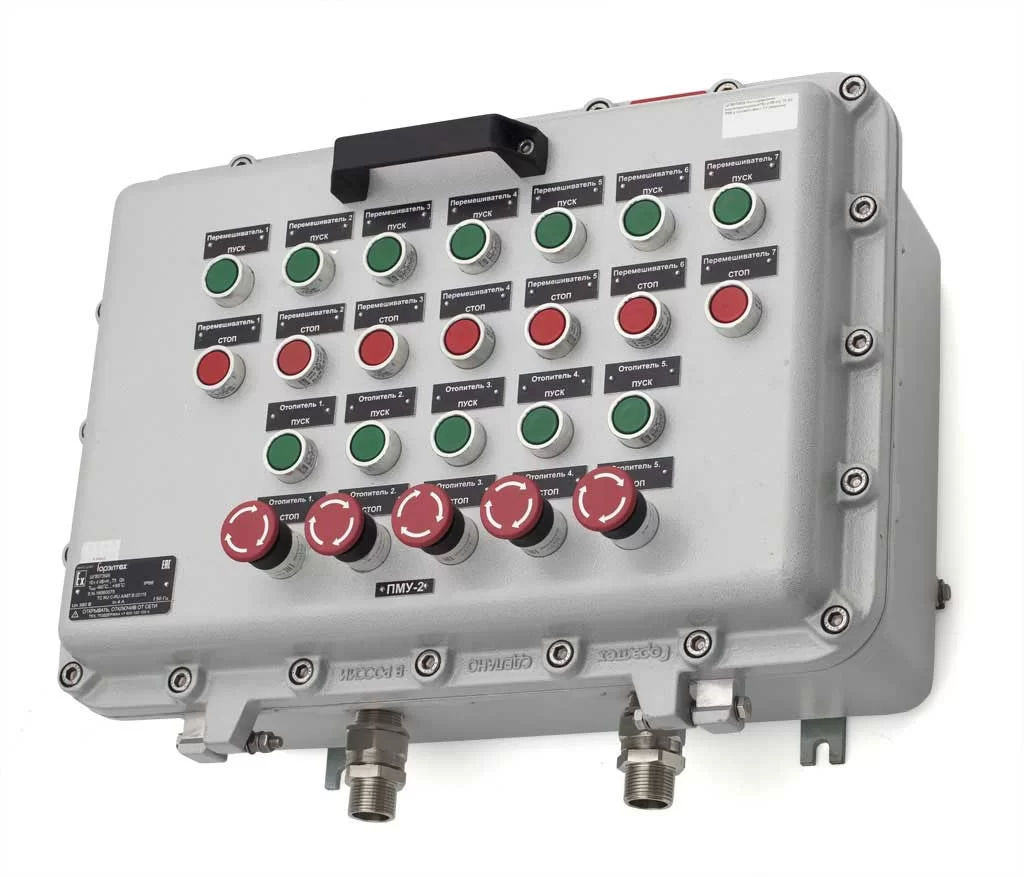

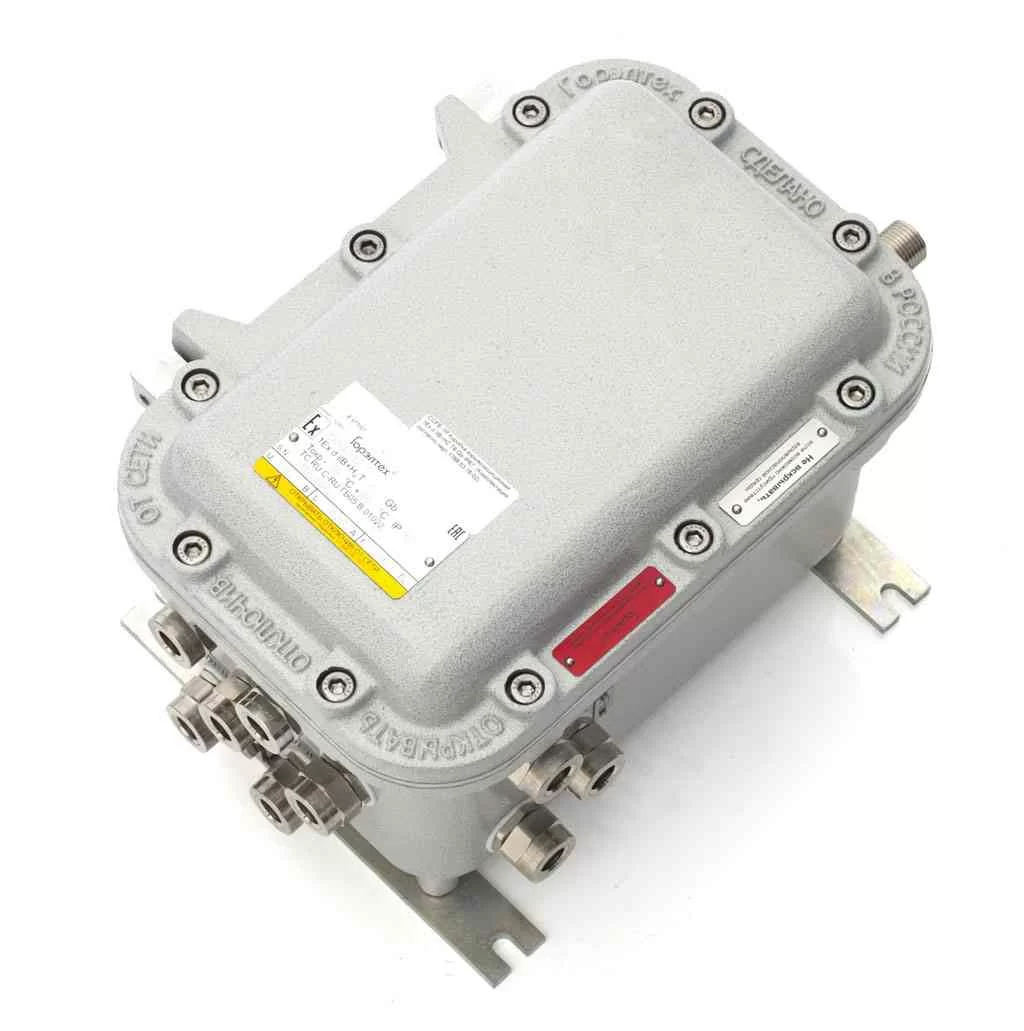

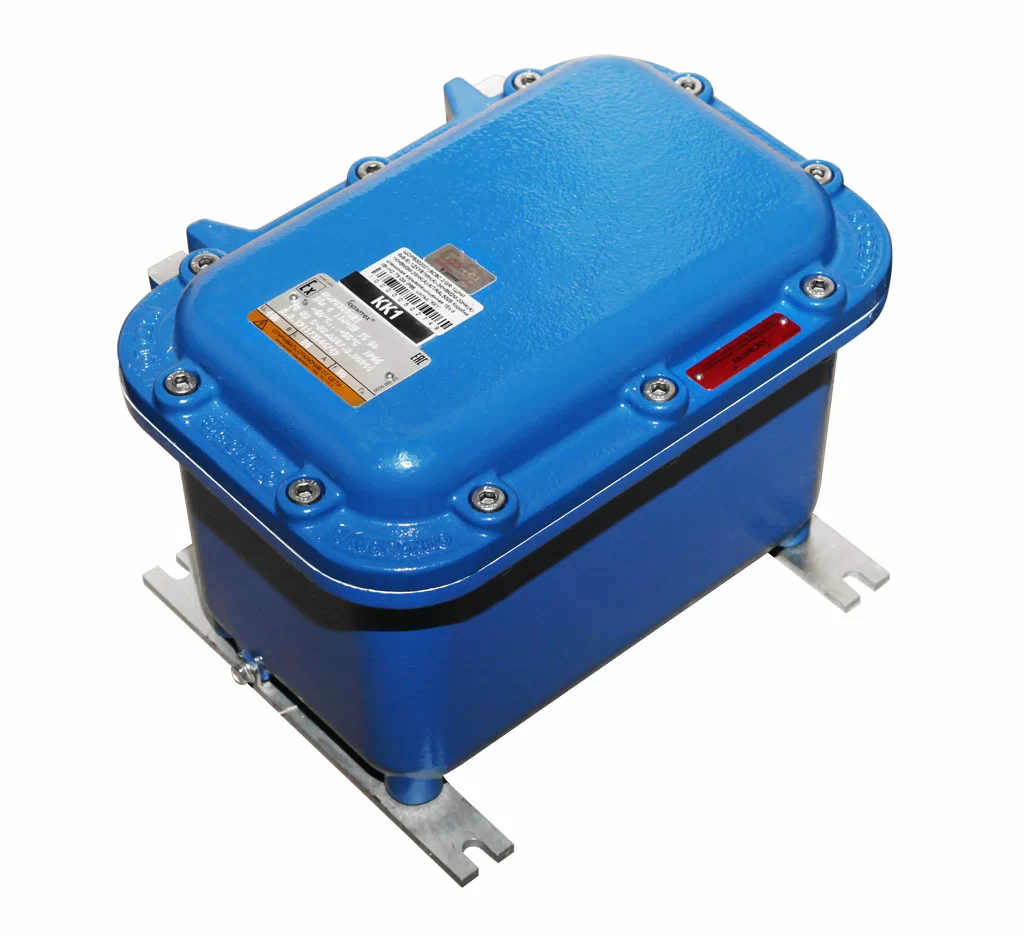

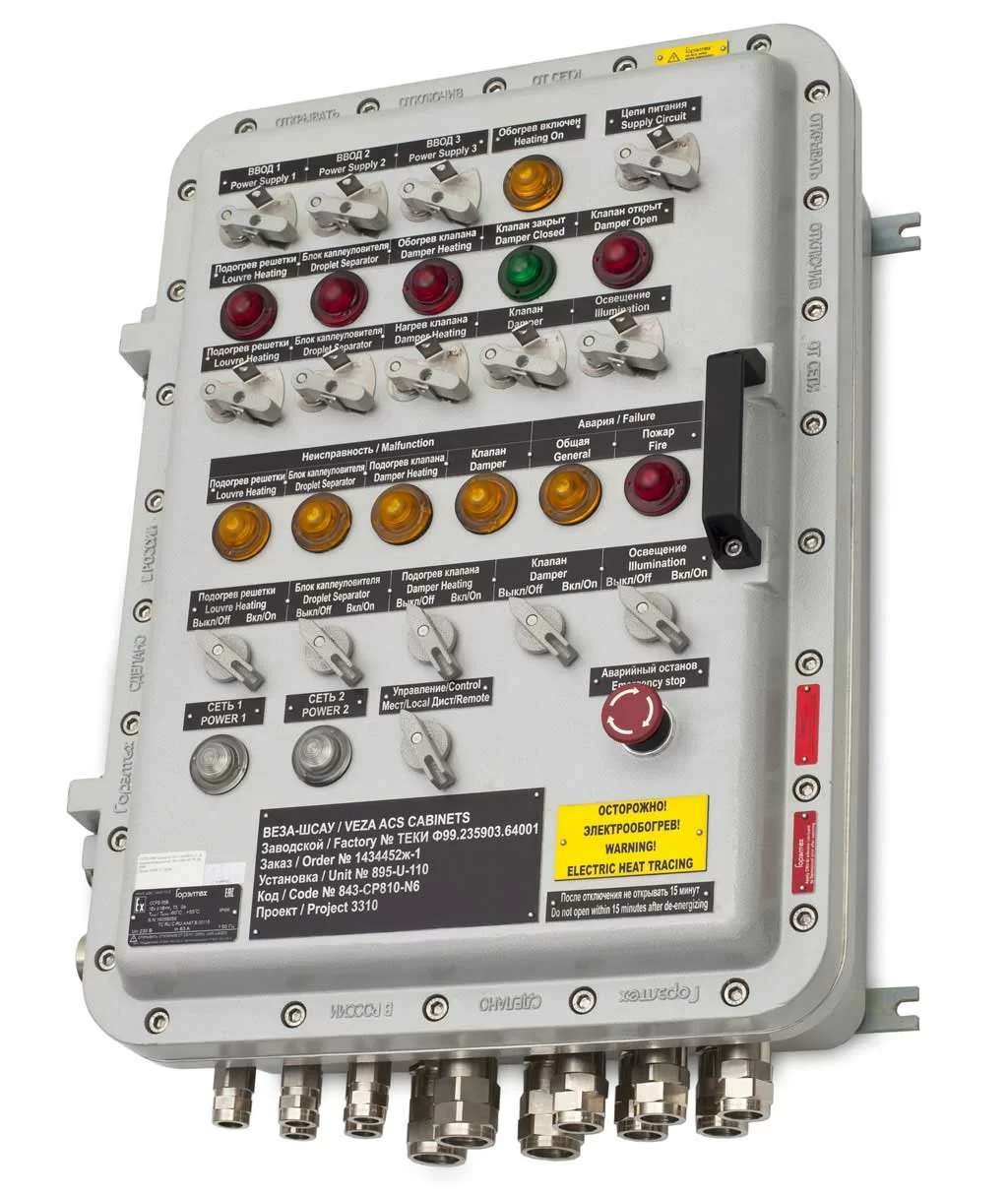

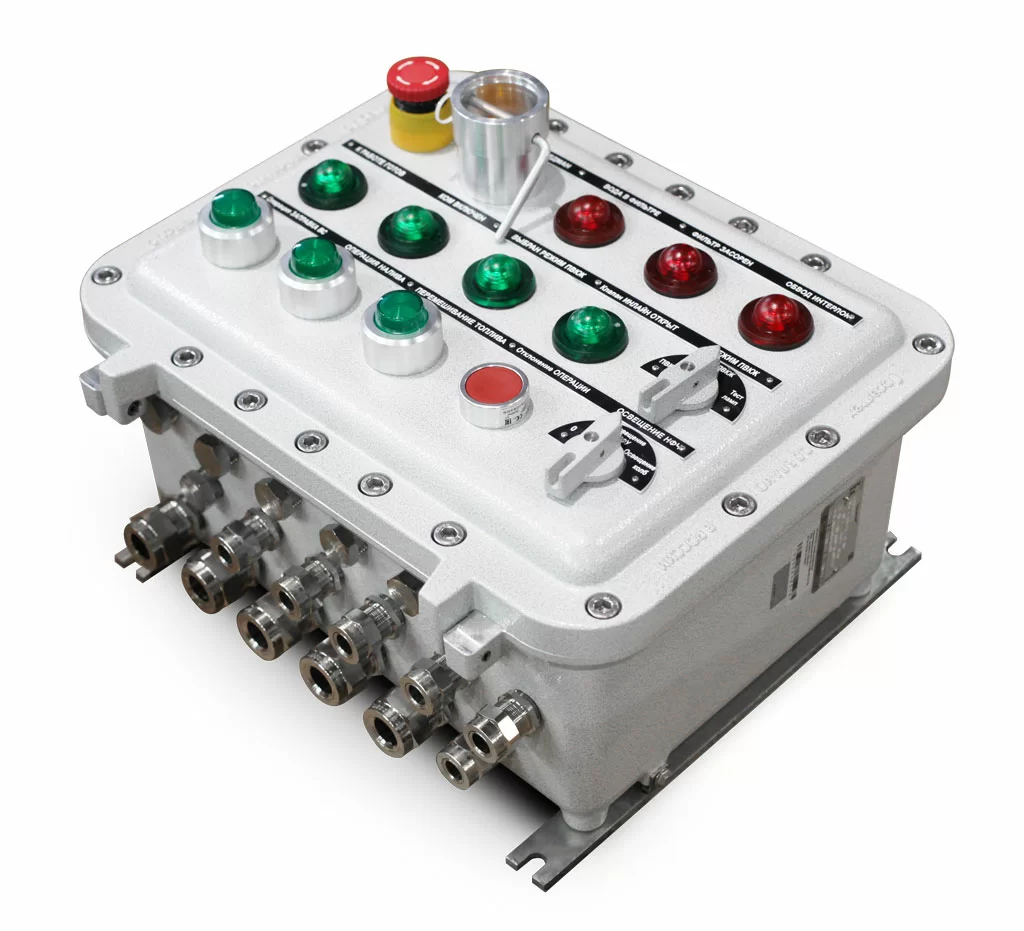

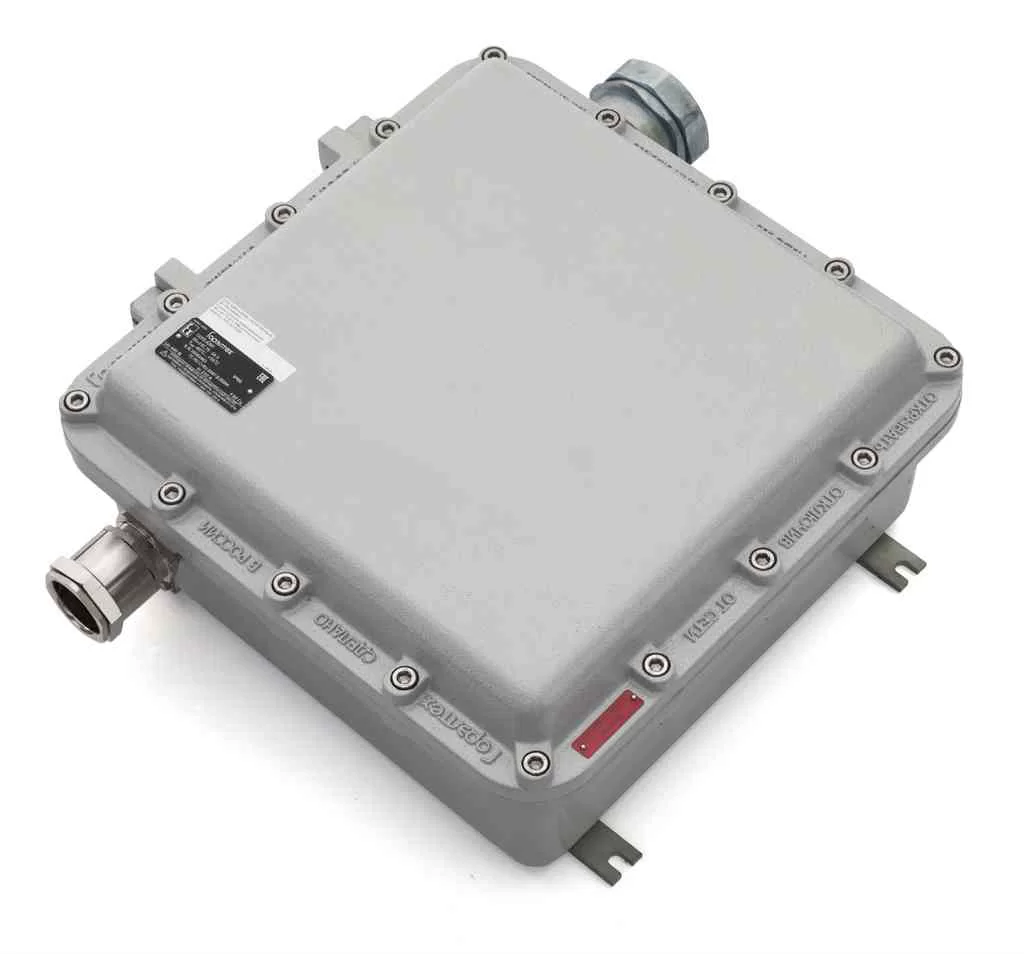

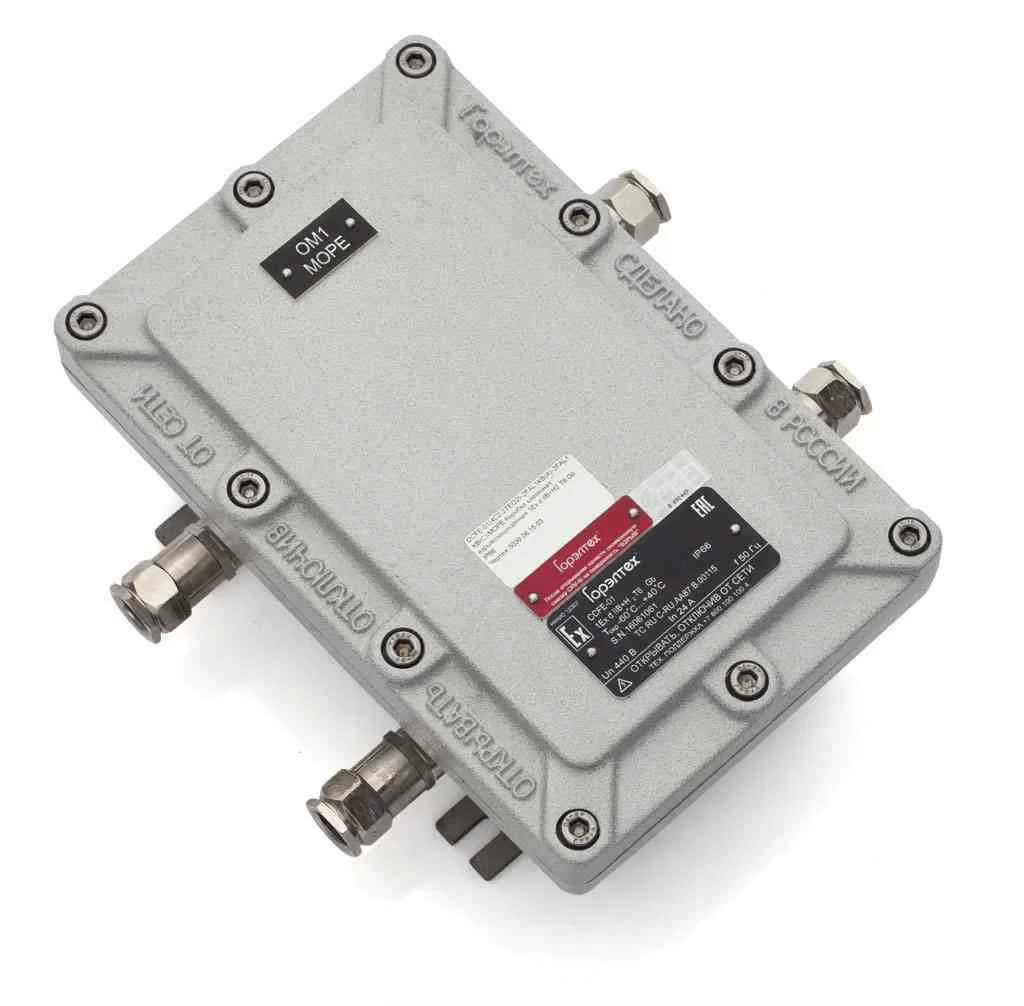

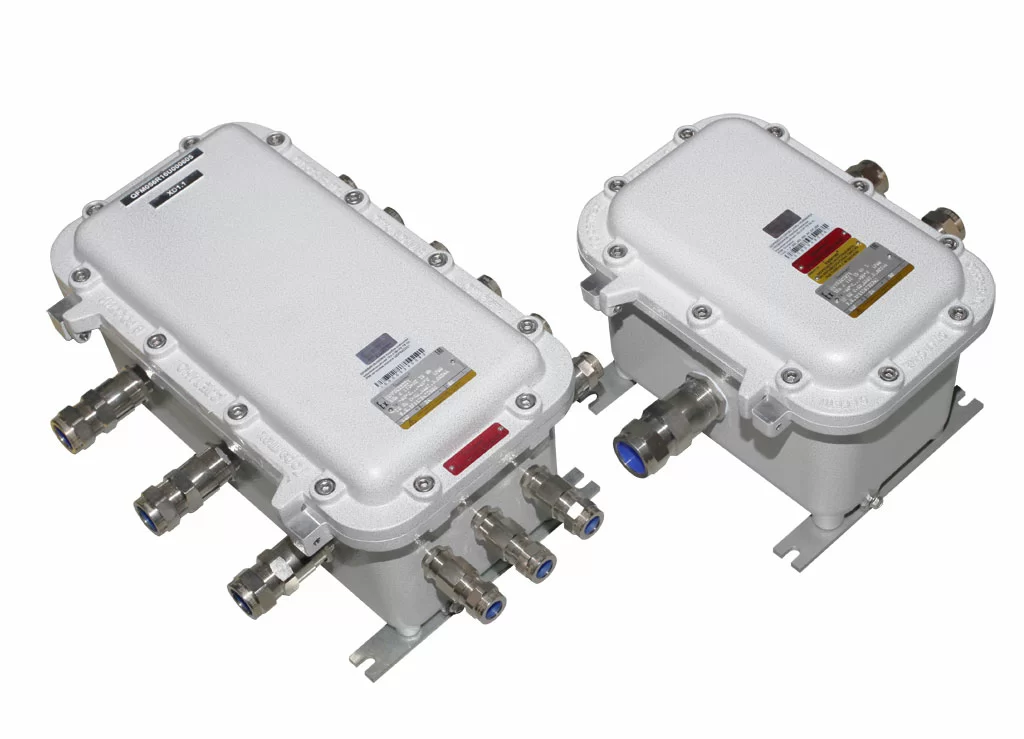

Взрывозащищенные коробки ЩОРВ относятся к стационарным устройствам. Предназначены для безопасной эксплуатации электротехнических приборов и компонентов во взрывоопасных зонах. Применяются на предприятиях пищевой, химической, нефтегазовой и др. отраслей промышленности. В корпуса могут быть размещены: клеммные зажимы, автоматические выключатели, элементы управления, контроля, сигнализации.

ЩОРВ – взрывозащищенные корпуса с видом взрывозащиты Ex «d» и со сроком службы по поверхности "ВЗРЫВ" - 25 лет. На этапе разработки корпуса проходят математическое моделирование и подвергаются испытаниям с целью подтверждения соответствия заявленным маркировкам взрывозащиты.

Полный цикл производства, начиная от разработки конструкции, изготовления литейной оснастки и до сборки готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.

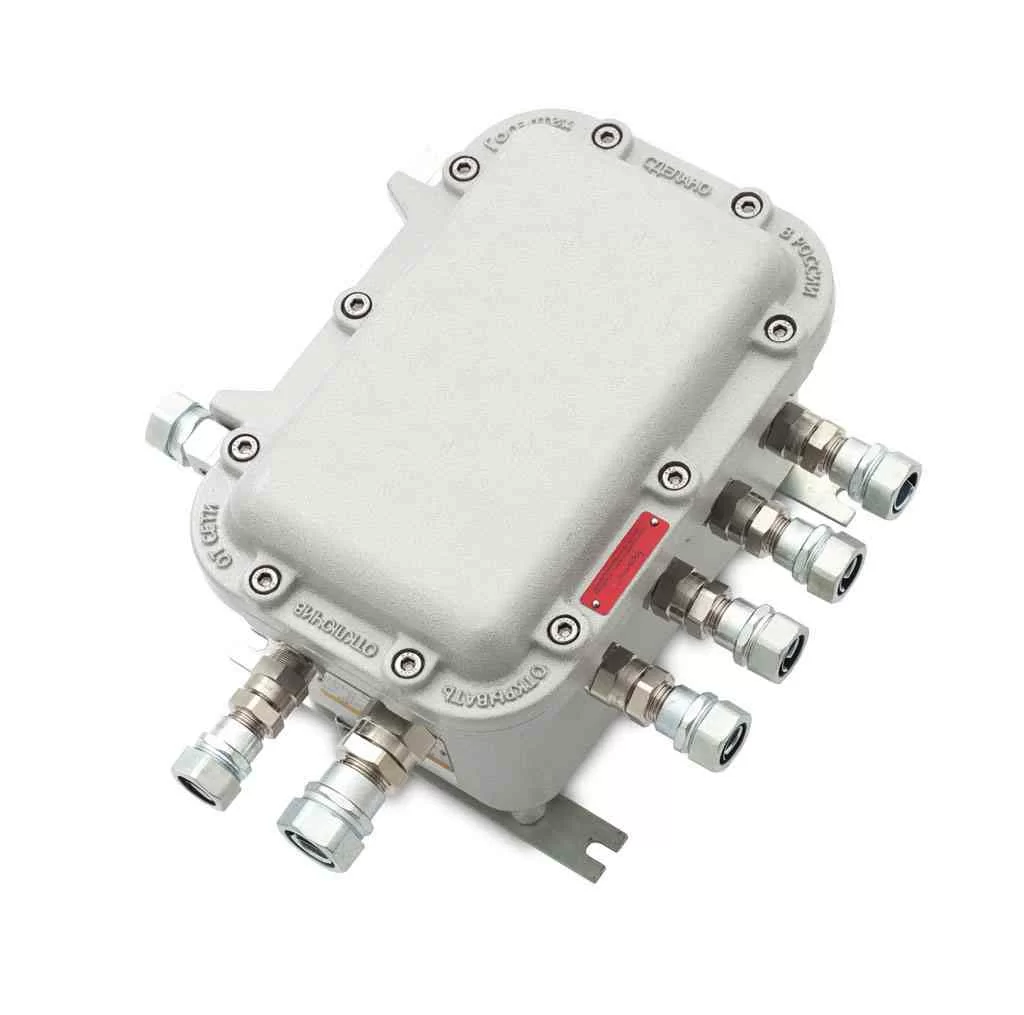

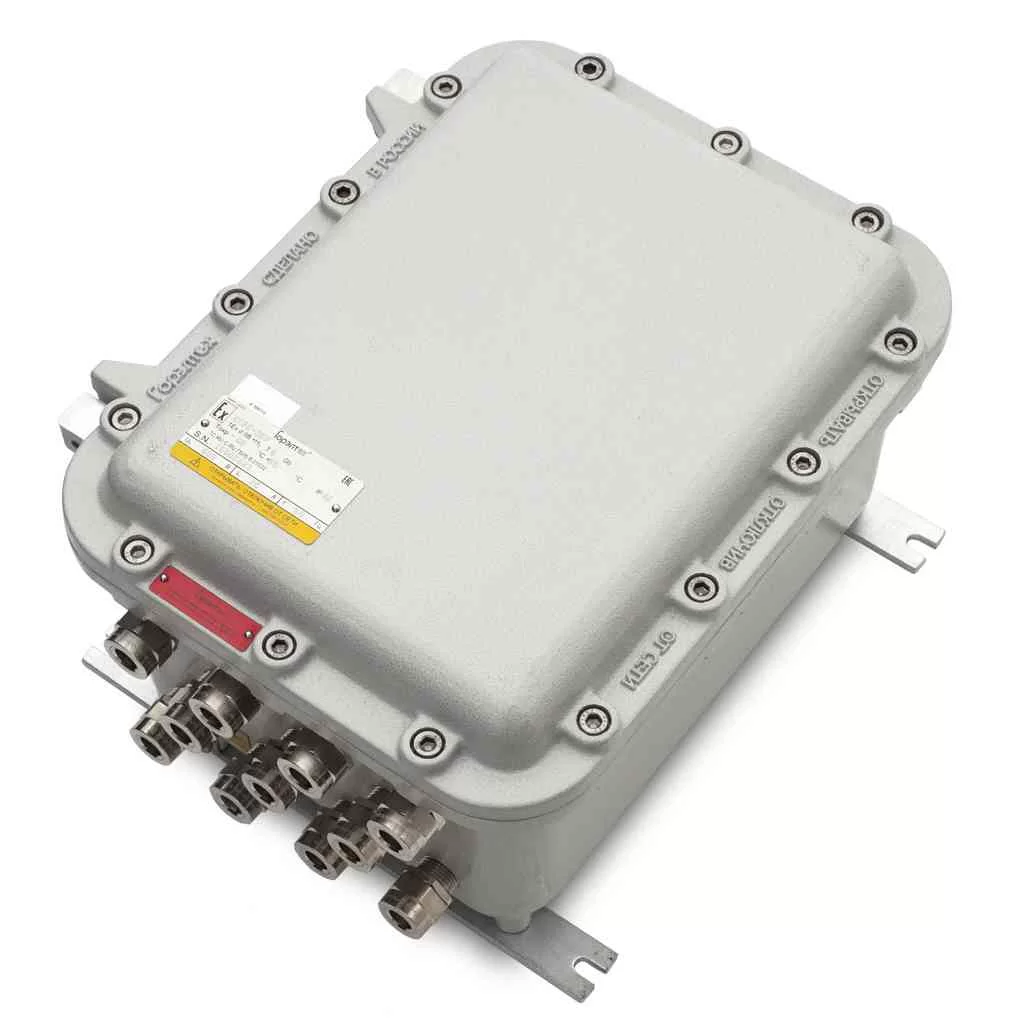

Конструкция

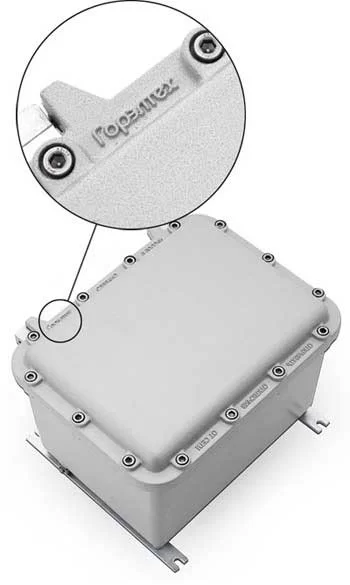

- Цельнолитые бесшовные корпуса из алюминиево-кремниевого сплава.
- Форма конструкции обеспечивает удобный доступ для монтажа оборудования в корпус.
- Фланец на корпусе обеспечивает плотное прилегание крышки к корпусу.
- Крышка коробки крепится при помощи болтов.

ПРЕИМУЩЕСТВА
- Конструкция обладает высокой механической прочностью и стойкостью к высоким температурам, рабочим агрессивным средам – щелочам, соляному туману, каплям соляной и серной кислот, парам сероводорода .
- Отсутствие сварных швов и технология литья позволяют получить корпус повышенной недеформируемой геометрической прочности и достигнуть параметров, необходимых для обеспечения взрывозащиты в средах подгруппы IIC (кроме среды с ацетиленом).

Знак «Х», размещенный после Ех-маркировки устройства указывает, что устройство запрещено использовать во взрывоопасных смесях ацетилена с воздухом.

Как заказать?
- отправить запрос в отдел продаж
- самостоятельно сконфигурировать в САПР «ГорэлтЕх»
- выбрать типовую клеммную коробку ЩОРВ-Т.

Типовые коробки на базе ЩОРВ

Типовые коробки на базе ЩОРВ
Маркировка для заказа	Описание	Чертеж
ЩОРВ-Т01	Коробка клеммная взрывозащищенная 1Ex db IIB+H₂ T5 Gb, IP66. - тип коробки ЩОРВ423222; - клеммник винтовой UT4 под кабель 0,14-6 мм² - 60 шт.; - клеммник заземления винтовой UT4-PE под кабель 0,14-6 мм² - 10 шт.; - кабельный ввод КОВ2МНК/P для бронированного кабеля d=6-18 мм, D=9-25 мм - 13 шт.; - кабельный ввод КОВ3МНК/P для бронированного кабеля d=12-25 мм, D=15-31 мм - 3 шт.; - пробка ВЗКВ2 - 13 шт.; - пробка ВЗКВ3 - 3 шт.; Температура окружающей среды, °С: -60...+60 Габаритные размеры изделия: 503 х 450 х 224 мм Масса: 28,94 кг ТУ 27.33.13-033-72453807-2017
ЩОРВ-Т02	Коробка клеммная взрывозащищенная 1Ex db IIB+H₂ T5 Gb, IP66. - тип коробки ЩОРВ423222; - клеммник винтовой UT4 под кабель 0,14-6 мм² - 60 шт.; - клеммник заземления винтовой UT4-PE под кабель 0,14-6 мм² - 10 шт.; - кабельный ввод КНВТВ2МGHK/P для небронированного кабеля d=6-18 мм с присоединительной резьбой G 3/4 - 13 шт.; - кабельный ввод КНВТВ3МGHK/P для небронированного кабеля d=12-25 мм с присоединительной резьбой G 1 - 3 шт.; - пробка ВЗКВ2 - 13 шт.; - пробка ВЗКВ3 - 3 шт.; Температура окружающей среды, °С: -60...+60 Габаритные размеры изделия: 486 х 422 х 224 мм Масса: 27,63 кг ТУ 27.33.13-033-72453807-2017
ЩОРВ-Т03	Коробка клеммная взрывозащищенная 1Ex db IIB+H₂ T5 Gb, IP66. - тип коробки ЩОРВ423222; - клеммник винтовой UT4 под кабель 0,14-6 мм² - 60 шт.; - клеммник заземления винтовой UT4-PE под кабель 0,14-6 мм² - 10 шт.; - кабельный ввод КОВ1МНК/P для бронированного кабеля d=6-12 мм, D=9-17 мм - 13 шт.; - кабельный ввод КОВ3МНК/P для бронированного кабеля d=12-25 мм, D=15-31 мм - 3 шт.; - пробка ВЗКВ1 - 13 шт.; - пробка ВЗКВ3 - 3 шт.; Температура окружающей среды, °С: -60...+60 Габаритные размеры изделия: 503 х 422 х 224 мм Масса: 27,04 кг ТУ 27.33.13-033-72453807-2017
ЩОРВ-Т04	Коробка клеммная взрывозащищенная 1Ex db IIB+H₂ T5 Gb, IP66. - тип коробки ЩОРВ423222; - клеммник винтовой UT4 под кабель 0,14-6 мм² - 60 шт.; - клеммник заземления винтовой UT4-PE под кабель 0,14-6 мм² - 10 шт.; - кабельный ввод КНВТВ1МGHK/P для небронированного кабеля d=6-12 мм с присоединительной резьбой G 1/2 - 13 шт.; - кабельный ввод КНВТВ3МGHK/P для небронированного кабеля d=12-25 мм с присоединительной резьбой G 1 - 3 шт.; - пробка ВЗКВ1 - 13 шт.; - пробка ВЗКВ3 - 3 шт.; Температура окружающей среды, °С: -60...+60 Габаритные размеры изделия: 486 х 408 х 224 мм Масса: 26,12 кг ТУ 27.33.13-033-72453807-2017
ЩОРВ-Т05	Коробка клеммная взрывозащищенная 1Ex db IIB+H₂ T5 Gb, IP66. - тип коробки ЩОРВ423222; - клеммник винтовой UT4 под кабель 0,14-6 мм² - 60 шт.; - клеммник заземления винтовой UT4-PE под кабель 0,14-6 мм² - 10 шт.; - кабельный ввод КОВ1МНК/P для бронированного кабеля d=6-12 мм, D=9-17 мм - 13 шт.; - кабельный ввод КОВ2МНК/P для бронированного кабеля d=6-18 мм, D=9-25 мм - 3 шт.; - пробка ВЗКВ1 - 13 шт.; - пробка ВЗКВ2 - 3 шт.; Температура окружающей среды, °С: -60...+60 Габаритные размеры изделия: 492 х 422 х 224 мм Масса: 26,75 кг ТУ 27.33.13-033-72453807-2017
ЩОРВ-Т06	Коробка клеммная взрывозащищенная 1Ex db IIB+H₂ T5 Gb, IP66. - тип коробки ЩОРВ423222; - клеммник винтовой UT4 под кабель 0,14-6 мм² - 60 шт.; - клеммник заземления винтовой UT4-PE под кабель 0,14-6 мм² - 10 шт.; - кабельный ввод КНВТВ1МGHK/P для небронированного кабеля d=6-12 мм с присоединительной резьбой G 1/2 - 13 шт.; - кабельный ввод КНВТВ2МGHK/P для небронированного кабеля d=6-18 мм с присоединительной резьбой G 3/4 - 3 шт.; - пробка ВЗКВ1 - 13 шт.; - пробка ВЗКВ2 - 3 шт.; Температура окружающей среды, °С: -60...+60 Габаритные размеры изделия: 478 х 408 х 224 мм Масса: 25,86 кг ТУ 27.33.13-033-72453807-2017
ЩОРВ-Т07	Коробка клеммная взрывозащищенная 1Ex db IIB+H₂ T5 Gb, IP66. - тип коробки ЩОРВ362821; - клеммник винтовой UT4 под кабель 0,14-6 мм² - 30 шт.; - клеммник заземления винтовой UT4-PE под кабель 0,14-6 мм² - 6 шт.; - кабельный ввод КОВ2МНК/P для бронированного кабеля d=6-18 мм, D=9-25 мм - 5 шт.; - кабельный ввод КОВ3МНК/P для бронированного кабеля d=12-25 мм, D=15-31 мм - 1 шт.; - пробка ВЗКВ2 - 5 шт.; - пробка ВЗКВ3 - 1 шт.; Температура окружающей среды, °С: -60...+60 Габаритные размеры изделия: 439 х 410 х 215 мм Масса: 17,75 кг ТУ 27.33.13-033-72453807-2017
ЩОРВ-Т08	Коробка клеммная взрывозащищенная 1Ex db IIB+H₂ T5 Gb, IP66. - тип коробки ЩОРВ362821; - клеммник винтовой UT4 под кабель 0,14-6 мм² - 30 шт.; - клеммник заземления винтовой UT4-PE под кабель 0,14-6 мм² - 6 шт.; - кабельный ввод КНВТВ2МGHK/P для небронированного кабеля d=6-18 мм с присоединительной резьбой G 3/4 - 5 шт.; - кабельный ввод КНВТВ3МGHK/P для небронированного кабеля d=12-25 мм с присоединительной резьбой G 1 - 1 шт.; - пробка ВЗКВ2 - 5 шт.; - пробка ВЗКВ3 - 1 шт.; Температура окружающей среды, °С: -60...+60 Габаритные размеры изделия: 422 х 382 х 215 мм Масса: 17,26 кг ТУ 27.33.13-033-72453807-2017
ЩОРВ-Т09	Коробка клеммная взрывозащищенная 1Ex db IIB+H₂ T5 Gb, IP66. - тип коробки ЩОРВ362821; - клеммник винтовой UT4 под кабель 0,14-6 мм² - 30 шт.; - клеммник заземления винтовой UT4-PE под кабель 0,14-6 мм² - 6 шт.; - кабельный ввод КОВ1МНК/P для бронированного кабеля d=6-12 мм, D=9-17 мм - 5 шт.; - кабельный ввод КОВ3МНК/P для бронированного кабеля d=12-25 мм, D=15-31 мм - 1 шт.; - пробка ВЗКВ1 - 5 шт.; - пробка ВЗКВ3 - 1 шт.; Температура окружающей среды, °С: -60...+60 Габаритные размеры изделия: 439 х 382 х 215 мм Масса: 17,02 кг ТУ 27.33.13-033-72453807-2017
ЩОРВ-Т10	Коробка клеммная взрывозащищенная 1Ex db IIB+H₂ T5 Gb, IP66. - тип коробки ЩОРВ362821; - клеммник винтовой UT4 под кабель 0,14-6 мм² - 30 шт.; - клеммник заземления винтовой UT4-PE под кабель 0,14-6 мм² - 6 шт.; - кабельный ввод КНВТВ1МGHK/P для небронированного кабеля d=6-12 мм с присоединительной резьбой G 1/2 - 5 шт.; - кабельный ввод КНВТВ3МGHK/P для небронированного кабеля d=12-25 мм с присоединительной резьбой G 1 - 1 шт.; - пробка ВЗКВ1 - 5 шт.; - пробка ВЗКВ3 - 1 шт.; Температура окружающей среды, °С: -60...+60 Габаритные размеры изделия: 422 х 369 х 215 мм Масса: 16,68 кг ТУ 27.33.13-033-72453807-2017
ЩОРВ-Т11	Коробка клеммная взрывозащищенная 1Ex db IIB+H₂ T5 Gb, IP66. - тип коробки ЩОРВ362821; - клеммник винтовой UT4 под кабель 0,14-6 мм² - 30 шт.; - клеммник заземления винтовой UT4-PE под кабель 0,14-6 мм² - 6 шт.; - кабельный ввод КОВ1МНК/P для бронированного кабеля d=6-12 мм, D=9-17 мм - 5 шт.; - кабельный ввод КОВ2МНК/P для бронированного кабеля d=6-18 мм, D=9-25 мм - 1 шт.; - пробка ВЗКВ1 - 5 шт.; - пробка ВЗКВ2 - 1 шт.; Температура окружающей среды, °С: -60...+60 Габаритные размеры изделия: 427 х 382 х 215 мм Масса: 16,93 кг ТУ 27.33.13-033-72453807-2017
ЩОРВ-Т12	Коробка клеммная взрывозащищенная 1Ex db IIB+H₂ T5 Gb, IP66. - тип коробки ЩОРВ362821; - клеммник винтовой UT4 под кабель 0,14-6 мм² - 30 шт.; - клеммник заземления винтовой UT4-PE под кабель 0,14-6 мм² - 6 шт.; - кабельный ввод КНВТВ1МGHK/P для небронированного кабеля d=6-12 мм с присоединительной резьбой G 1/2 - 5 шт.; - кабельный ввод КНВТВ2МGHK/P для небронированного кабеля d=6-18 мм с присоединительной резьбой G 3/4 - 1 шт.; - пробка ВЗКВ1 - 5 шт.; - пробка ВЗКВ2 - 1 шт.; Температура окружающей среды, °С: -60...+60 Габаритные размеры изделия: 413 х 369 х 215 мм Масса: 16,6 кг ТУ 27.33.13-033-72453807-2017

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Соответствие стандартам:

ГОСТ 14254-96 (МЭК 529-89), ГОСТ 12.2.007.0-75. ССБТ, ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.10-2002 (МЭК 60079-11:1999), ГОСТ 30852.20-2002, ТР ТС 012/2011, ГОСТ Р МЭК 60079-31-2010, ГОСТ IEC 61241-1-1-2011, ГОСТ 24754-2013, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004

Сертификаты:

Маркировка взрывозащиты:

1Ex db IIB+H₂ T6...T4 Gb

1Ex db IIC T6...T4 Gb X

1Ex db [ia Ga] IIB+H₂ T6...T4 Gb

1Ex db [ia Ga] IIC T6...T4 Gb X

1Ex db [ib] IIB+H₂ T6...T4 Gb

1Ex db [ib] IIC T6...T4 Gb X

Ex tb IIIC T70°...T135°С Db

Корпус (ЕХ-компонент):

Ex db IIB+Gb U

Ex db IIB+H₂ Gb U

Ex db IIС Gb U* (*запрещено использовать во взрывоопасных смесях ацетилена с воздухом)

Ex tb IIIC Db U

Маркировка рудничного оборудования:

РН1/РН2

Защита:

IP66/IP67/IP68/IP69
IP66/IP67/IP69 (для исполнения /ХОЛОД)
IK10

Установка:

Категория II по подгруппе газов IIA, IIB, IIB+H₂, IIC (кроме ацетилена), зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Объекты, поднадзорные РМРС

Сертификаты соответствия и разрешения:

Технические данные:

Температура окружающей среды, °С:

-75*/ -60...+40 (Т6/Т85°С)
-75*/ -60...+60 (Т5/Т4/ Т100°С/Т135°С)**
-60...+60 (РН1/РН2 и общепромышленное исполнение)

Пустые оболочки (Ех-компонент):
-75*/ -60...+150

*исполнение /ХОЛОД
**в зависимости от комплектации клеммной коробки

Максимальное напряжение, В:

~1000 / ⎓500
~3300 (ЩОРВ423229...ЩОРВ896735)
~10000 (ЩОРВ654533...ЩОРВ896735)

Максимальная сила тока, А:

1500

Размещение кабельных вводов:

По спецификации заказчика

Заземление:

2 зажима заземления (внутренний и внешний) из нержавеющей стали

Крепление крышки:

Съемная крышка на петлях, крепление посредством винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ

Монтаж внутри корпуса:

4 стойки для крепления монтажной панели

Покрытие:

Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Уплотнение:

Силиконовая резина (в пазе крышки) для IP67, силиконовый герметик ПГ-СМАЗКА

Материал:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный.

Крепление корпуса:

4 внешние монтажные точки

Класс защиты от поражения электрическим током:

Пожарное исполнение:

Устройства сохраняют работоспособность при воздействии температурного режима (ГОСТ 30247.0-94) в течение 30 минут (опция /ПОЖАР). Не доступно с опцией /МОРЕ.

Климатическое исполнение:

УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)

3D модели:

Модели STP

Загрузка отзывов...

Производитель

Завод ГОРЭЛТЕХ

Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:

Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты МИР, Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
ЮMoney при онлайн-заказе. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.

Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:

Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.

Фотогалерея

Назад к списку

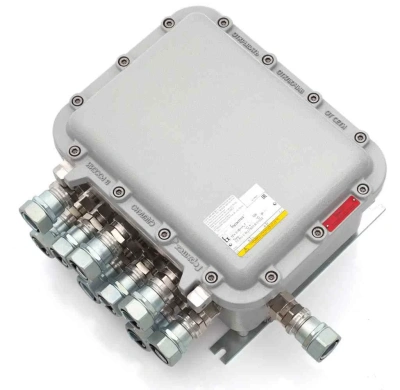

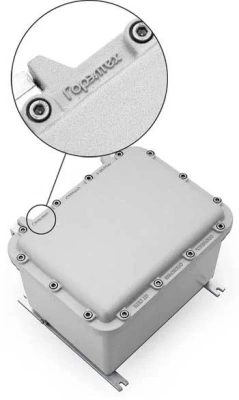

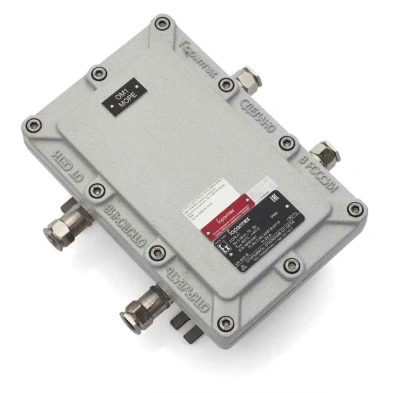

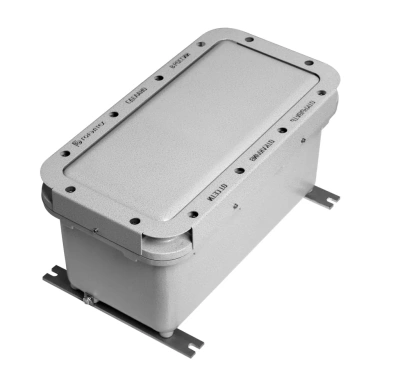

Взрывозащищенные коробки типа ЩОРВ (CCFE) (взрывонепроницаемые оболочки) из алюминиево-кремниевого сплава
