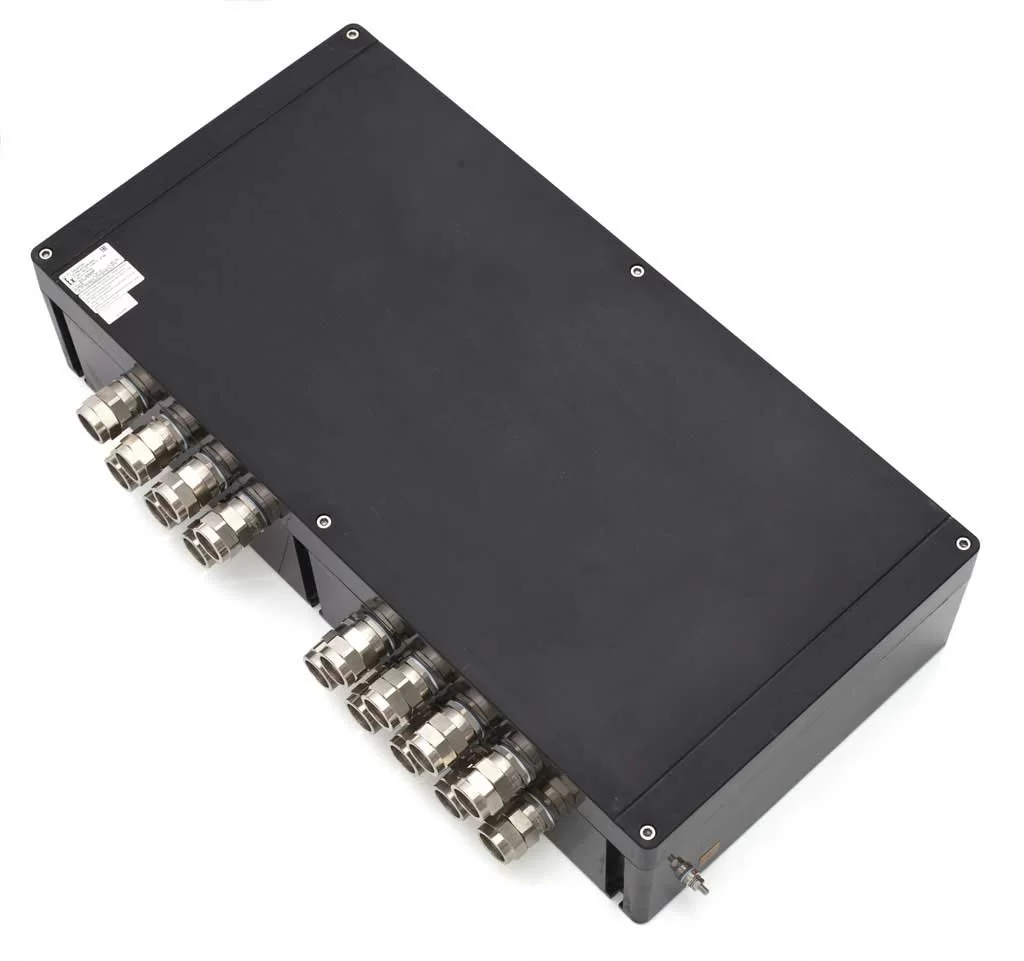

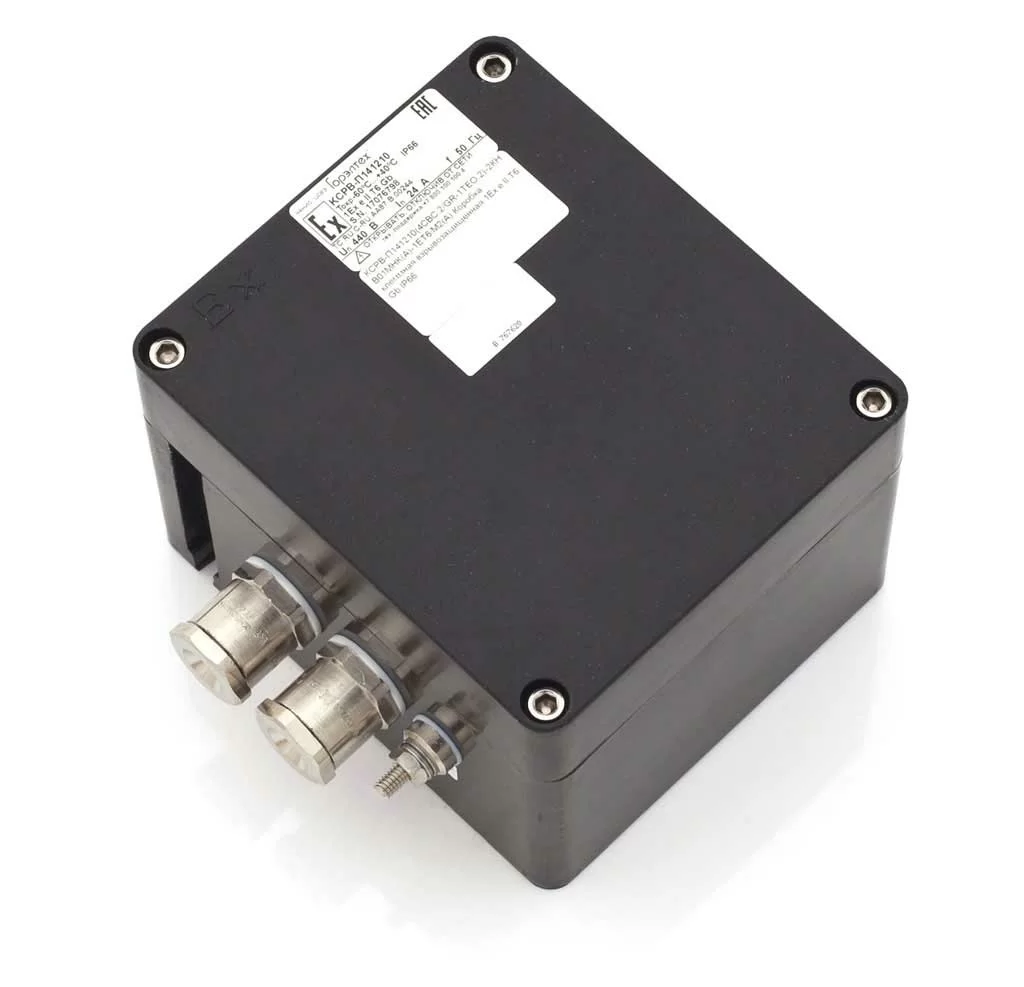

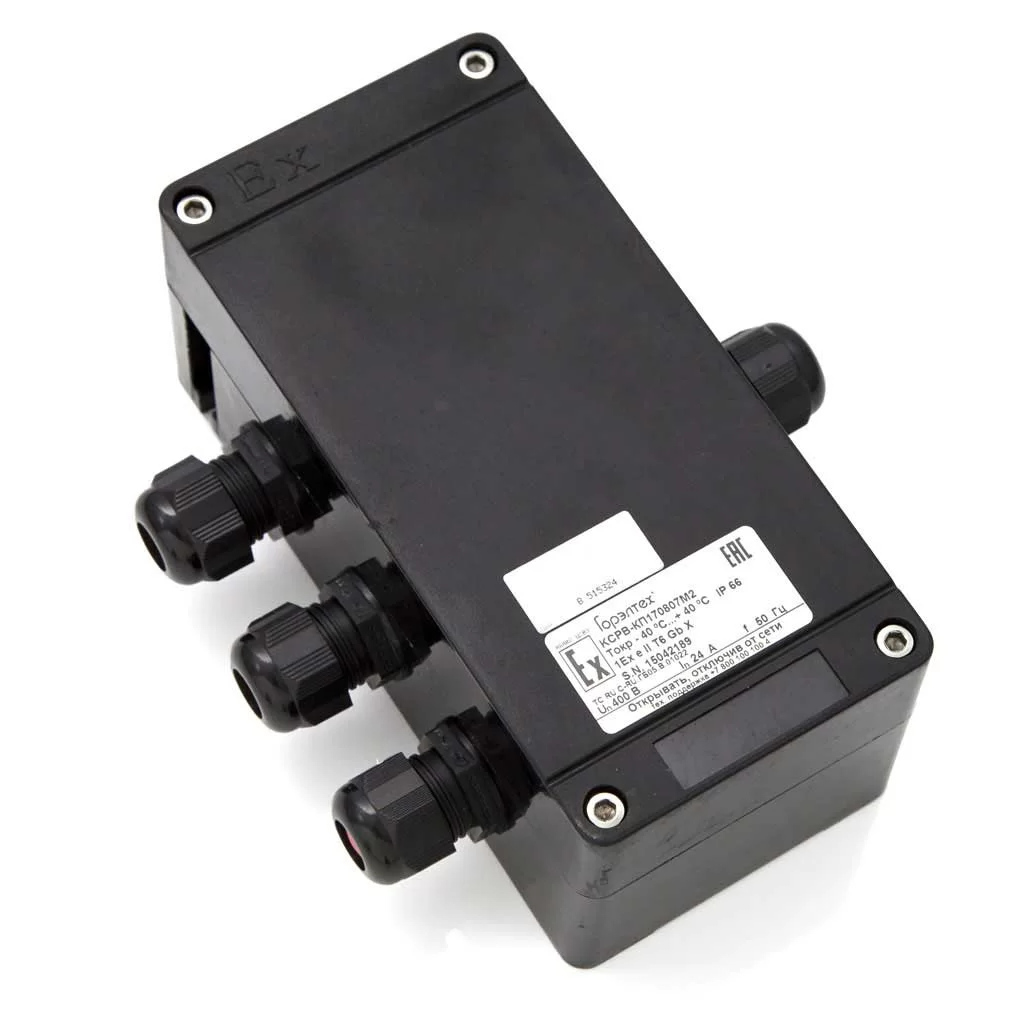

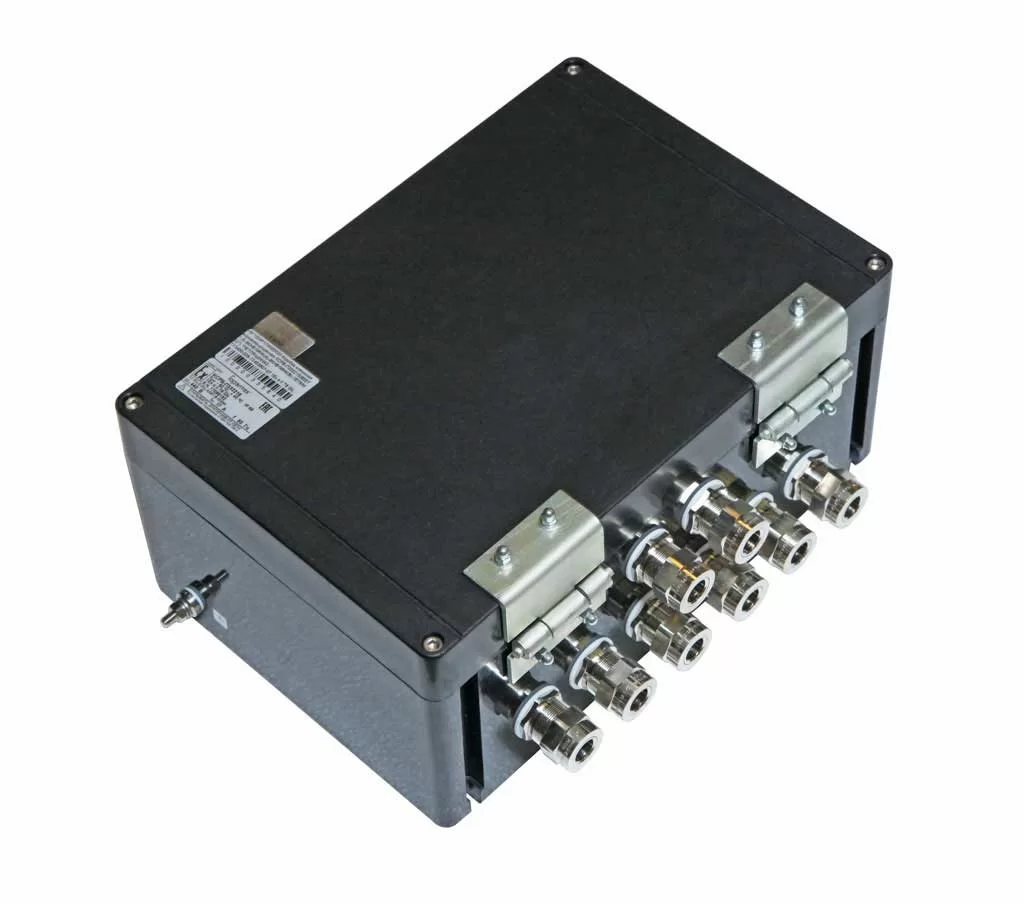

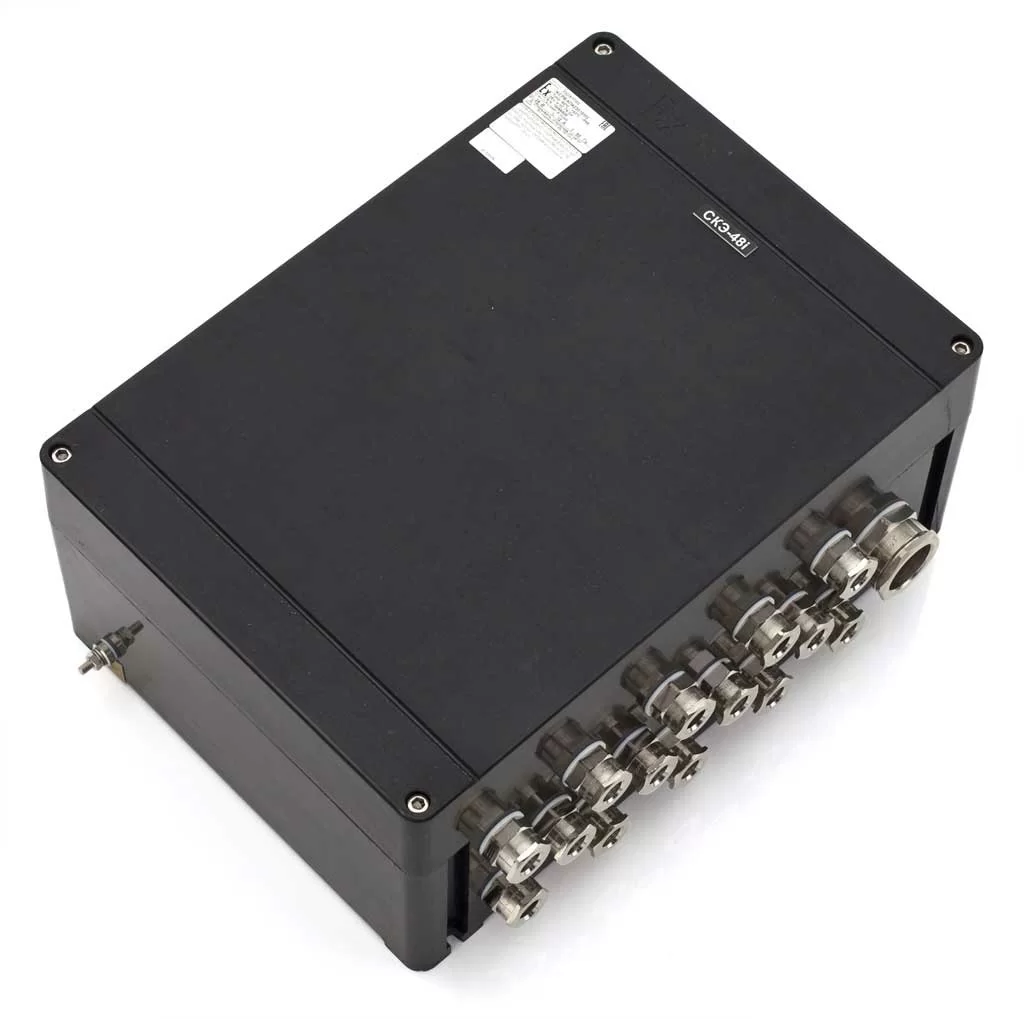

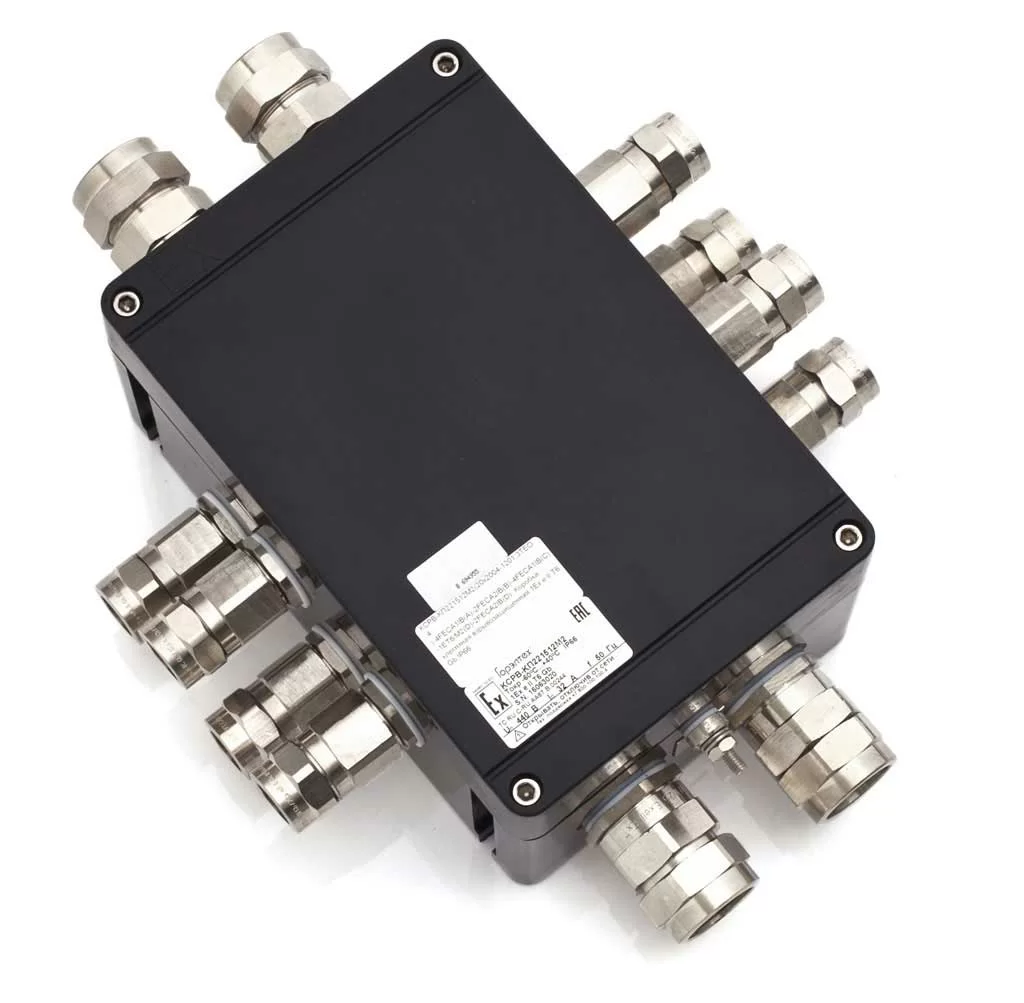

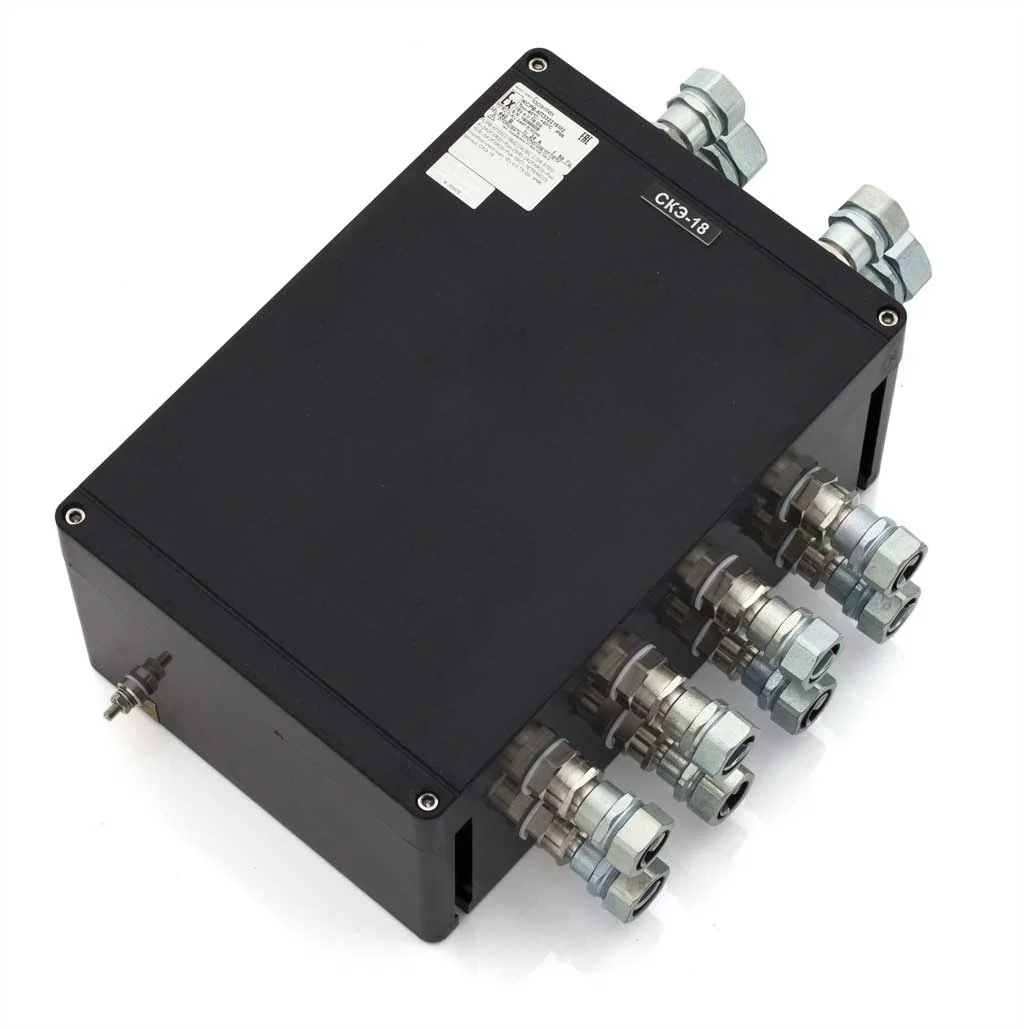

Взрывозащищенные коробки соединительные типа КСРВ-П (SA/P, КСРВ-КП) из армированного полиэстера

Взрывозащищенные коробки серии КСРВ-П относятся к стационарным многофункциональным устройствам. Коробки серии КСРВ-П могут использоваться для решения целого ряда задач: клеммные коробки, коробки для силовых зажимов, корпуса для установки различных Ex-компонентов, а также в качестве корпусов постов и шкафов управления, в случае необходимости монтажа их во взрывоопасных зонах и условиях с агрессивной окружающей средой.

Взрывозащищенность коробок обеспечивается видами взрывозащиты: “Искробезопасная электрическая цепь” уровня “ia” по ГОСТ 30852.10-2002 (МЭК 60079-11:1999), защитой вида “е” по ГОСТ 30852.8-2002 и выполнением их конструкции в соответствии с требованиями ГОСТ 30852.0-2002 (МЭК 60079-0:1998). Вид взрывозащиты “искробезопасная электрическая цепь” достигается за счет установки в коробках электротехнических устройств с входными и выходными искробезопасными цепями уровня “ia”. Защита вида “е” достигается за счет обеспечения степени защиты корпуса клеммной коробки от внешних воздействий не ниже - IP65, выбора путей утечки и электрических зазоров между клеммными зажимами клеммных колодок, а также электроизоляционных материалов, удовлетворяющих требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998).

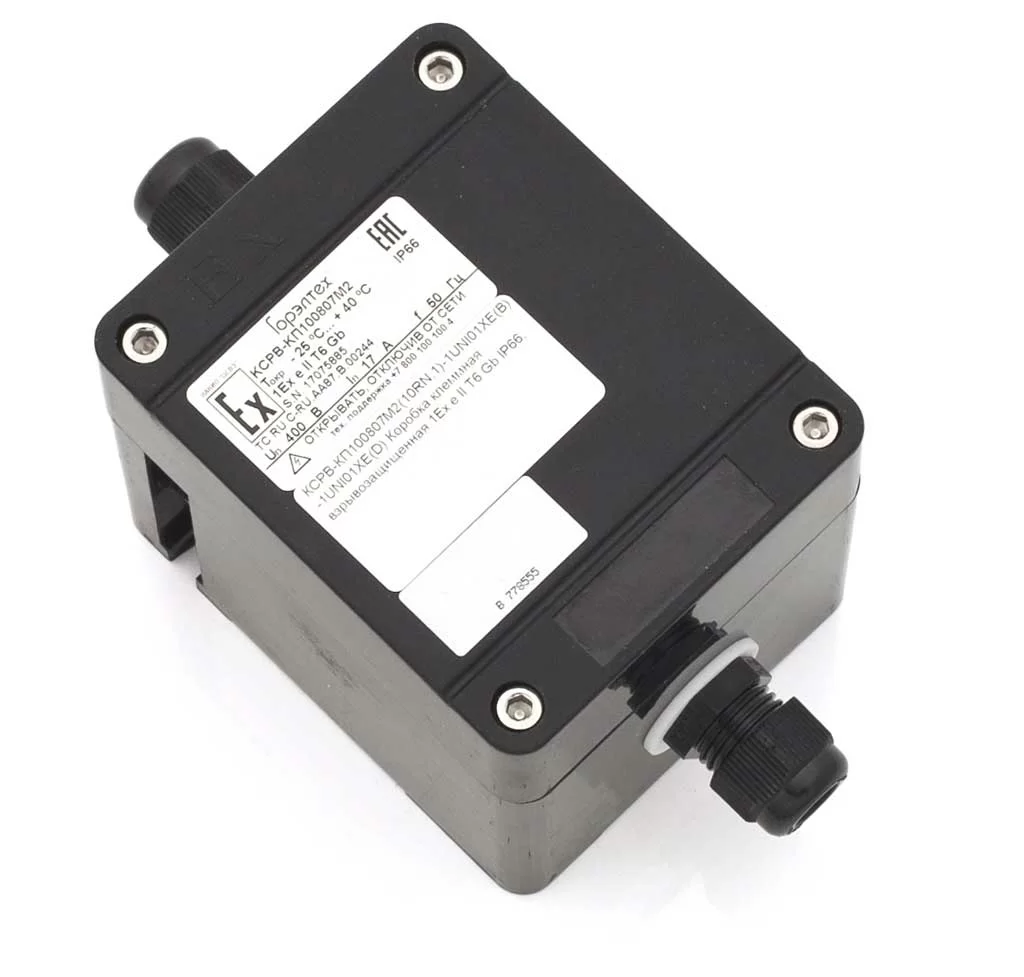

Взрывозащищенные коробки КСРВ-П выполнены в виде прямоугольного корпуса с крышкой, изготовленных из полиэстера с добавлением графита, армированного стекловолокном, химически стойкого по отношению к рабочим средам (щелочи и кислоты) и устойчивого к УФ излучению.

Благодаря тому, что система уплотнения взрывозащищенных коробок серии КСРВ-П имеет форму лабиринта, где уплотнитель защищен от воздействия окружающей среды, корпус имеет превосходные показатели степени защиты от внешних воздействий IP66, что подтверждено результатами испытаний. Установочные отверстия, находящиеся в пределах периметра коробки, расположены таким образом, что они не связаны ни с лабиринтной системой уплотнения, ни с крепежными болтами крышки. Все крепежные болты выполнены из нержавеющей стали, что гарантирует высокую надежность крепления.

Для заземления металлических кабельных вводов в коробках серии КСРВ-П применяются пластины заземления, которые обеспечивают объединение системы заземления в единую цепь. Применение данной пластины позволяет ускорить и упростить монтаж и обслуживание оборудования.

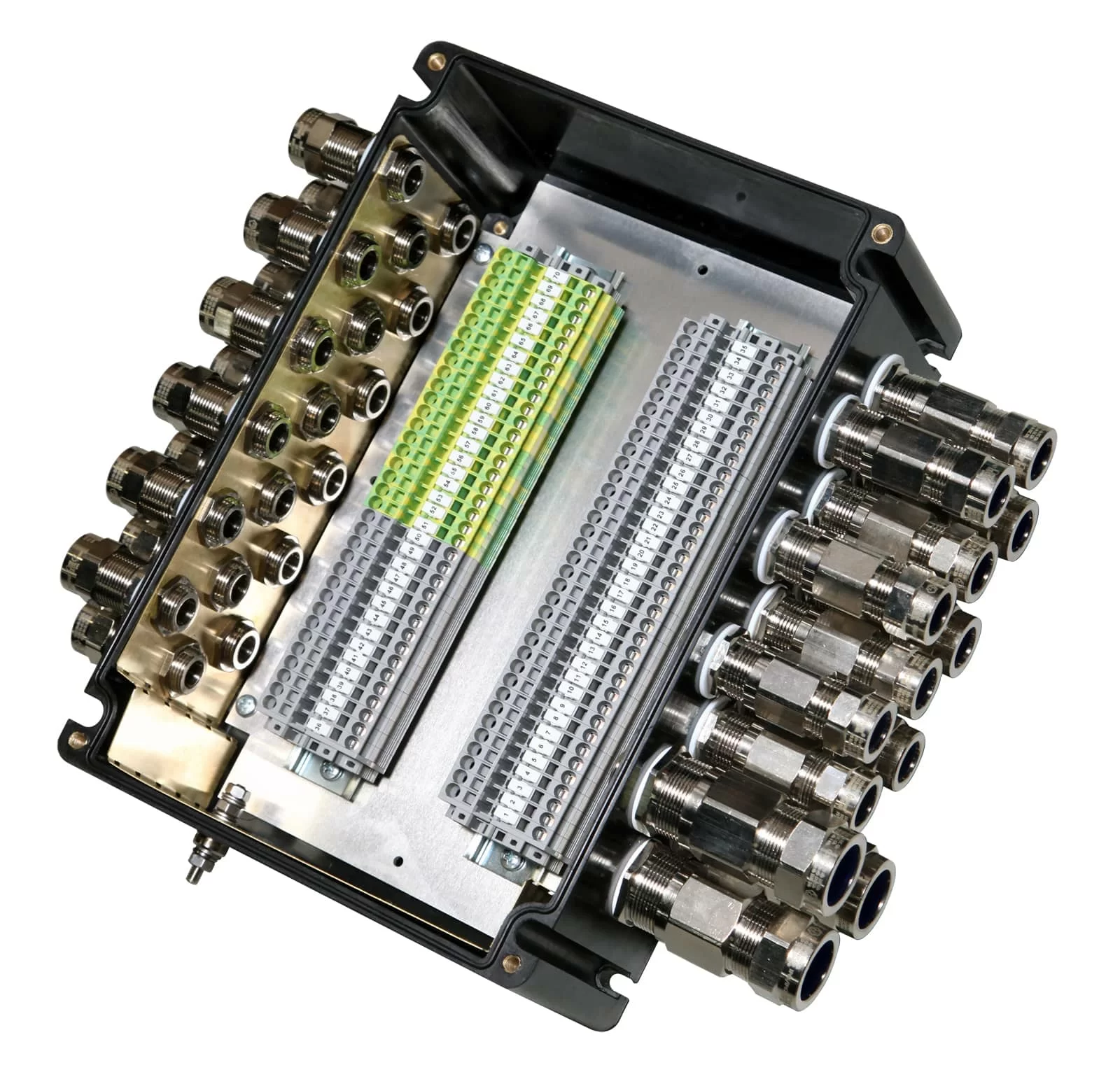

Поставка коробок серии КСРВ-П может быть осуществлена в разных вариантах: с установкой клеммников на различные токи, с Ех-компонентами по спецификации заказчика или пустыми, как Ех-компонент, необходимый в составе оборудования заказчика при прохождении сертификации. Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования.

Сконфигурировать изделие на базе корпуса КСРВ-П вы можете самостоятельно при помощи системы автоматизированного проектирования САПР «ГорэлтЕх» или отправив запрос в отдел продаж.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Маркировка взрывозащиты:

0Ex ia IIC T6...T5 Ga
1Ex e IIC T6...T5 Gb
1Ex e [ia Ga] IIC T6...T5 Gb
Ex ia IIIC T85°...T100°С Da
Ex tb IIIC T85°...T100°С Db

Корпус (ЕХ-компонент)Box (ЕХ component):
Ex e IIC Gb U
Ex ia IIC Ga U
Ex ia IIIC Db U
Ex tb IIIC Db U

Маркировка рудничного оборудования:

РО Ex ia I Ma
РП Ex e I Mc
РН1
РН2

Корпус (ЕХ-компонент)Box (ЕХ component):
Ex ia I Ma U
Ex e I Mc U

Защита:

IP66

Установка:

Категория I по рудничному газу и пыли;
Категория II по подгруппе газов IIA, IIB, IIC, зоны 0, 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок;
Объекты, поднадзорные РМРС

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.НА67.В.00157/20

ЕАЭС RU C-RU.AA87.В.00495/20

ЕАЭС RU C-RU.МЛ02.В.00313/21

РОСС RU С-RU.МЮ62.В.00094/23

Свидетельство №13-11.1-6.13.4-1656

Морской регистр СТО №23.44.01.09129.120

НСОПБ.RU.ЭО.ПР087.Н.00159

RU.OC BCCT 0169-08.2023

ОГН4.RU.1104.В02600

ТУ 3400-005-72453807-07

ТУ 27.33.13-033-72453807-2017

ТУ 27.12.40-032-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

Температура окружающей среды, °С:

-60...+40 (Т6/Т85°С)
-60...+60 (Т5/Т100°С)
-60...+60 (для рудничного взрывозащищенного и рудничного нормального оборудования)

Для пустых оболочек (Ех-компонентов):
-60...+110

Максимальное напряжение, В:

~1000 / ⎓500

Максимальная сила тока, А:

400

Размещение кабельных вводов:

По спецификации заказчика

Заземление:

2 зажима заземления (внутренний и внешний) из нержавеющей стали

Крепление крышки:

Съемная крышка с невыпадающими винтами из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ) или с невыпадающими специальными винтами из нержавеющей стали с крестообразным шлицем.

Монтаж внутри корпуса:

2 или 4 стойки для крепления монтажной панели

Уплотнение:

Силиконовая резина (в пазе крышки)

Материал:

Ударопрочный антистатический полиэстер, химически стойкий по отношению к рабочим средам и устойчивый к УФ излучению. Цвет - RAL9011

Рабочее положение в пространстве:

любое

Класс защиты от поражения электрическим током:

II

Климатическое исполнение:

УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)

3D модели:

Модели STP
