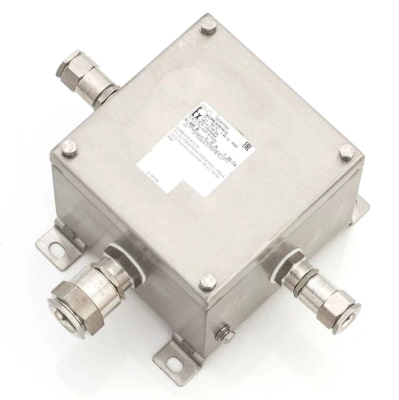

Взрывозащищенные коробки соединительные типа КСРВ-Н (КСРВ-С, SA/SS) из нержавеющей стали

Взрывозащищенные коробки серии КСРВ-Н относятся к стационарным многофункциональным устройствам. Коробки серии КСРВ-Н могут использоваться для решения целого ряда задач: клеммные коробки, коробки для силовых зажимов, корпуса для установки различных Ex-компонентов, а также в качестве корпусов постов и шкафов управления, в случае необходимости монтажа их во взрывоопасных зонах и условиях с агрессивной окружающей средой.

Взрывозащищенность коробок серии КСРВ-Н обеспечивается видами взрывозащиты: “Искробезопасная электрическая цепь” уровня “ia” по ГОСТ 30852.10-2002 (МЭК 60079-11:1999), защитой вида “е” по ГОСТ 30852.8-2002 и выполнением их конструкции в соответствии с требованиями ГОСТ 30852.0-2002 (МЭК 60079-0:1998). Вид взрывозащиты “искробезопасная электрическая цепь” достигается за счет установки в коробках электротехнических устройств с входными и выходными искробезопасными цепями уровня “ia”. Защита вида “е” достигается за счет обеспечения степени защиты корпуса клеммной коробки от внешних воздействий не ниже - IP65, выбора путей утечки и электрических зазоров между клеммными зажимами клеммных колодок, а также электроизоляционных материалов, удовлетворяющих требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998).

Рудничное исполнение коробок КСРВ-Н позволяет применять их в шахтах, рудниках, опасных по газу (метану), угольной пыли, а также в подземных военных сооружениях.

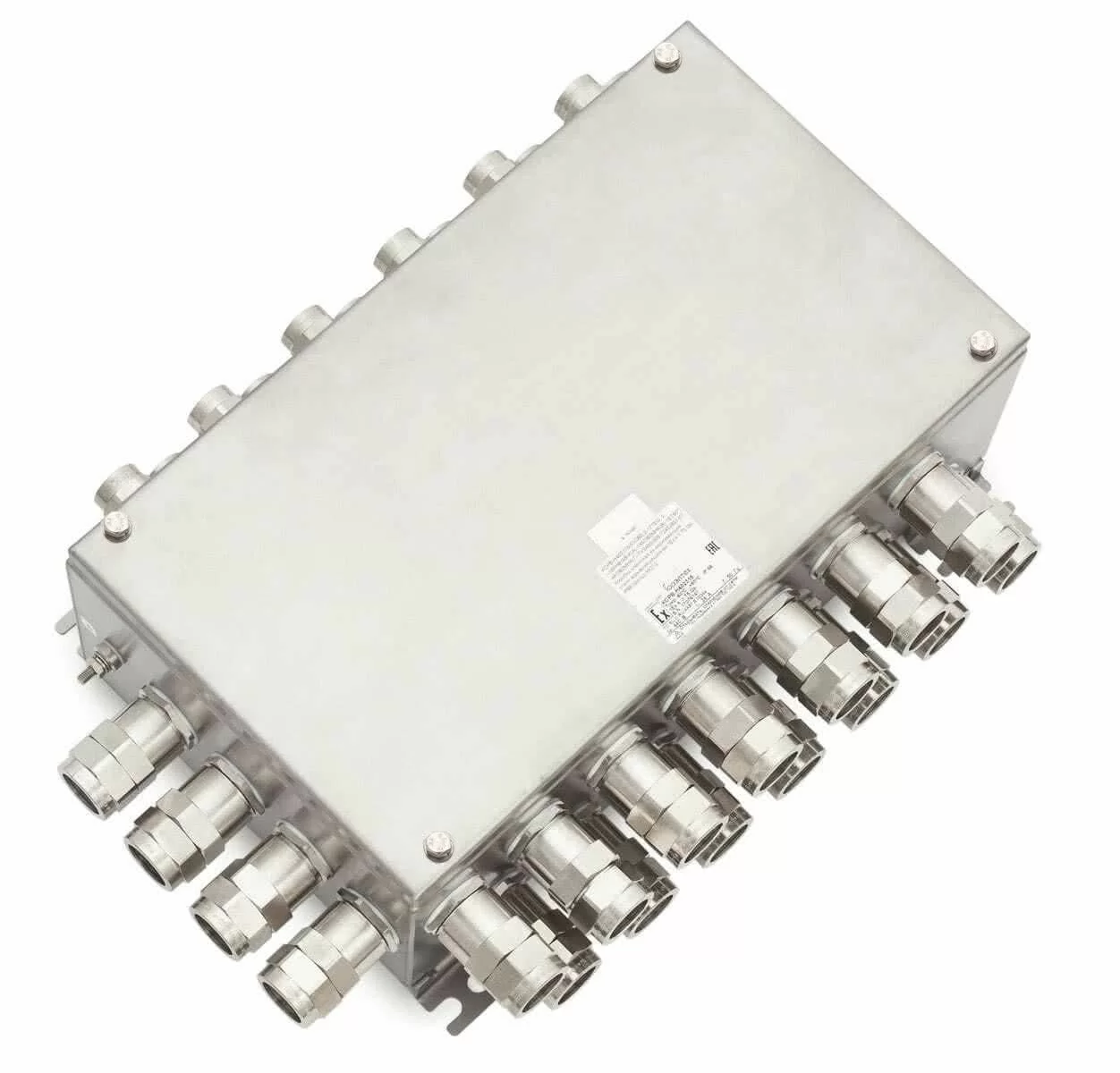

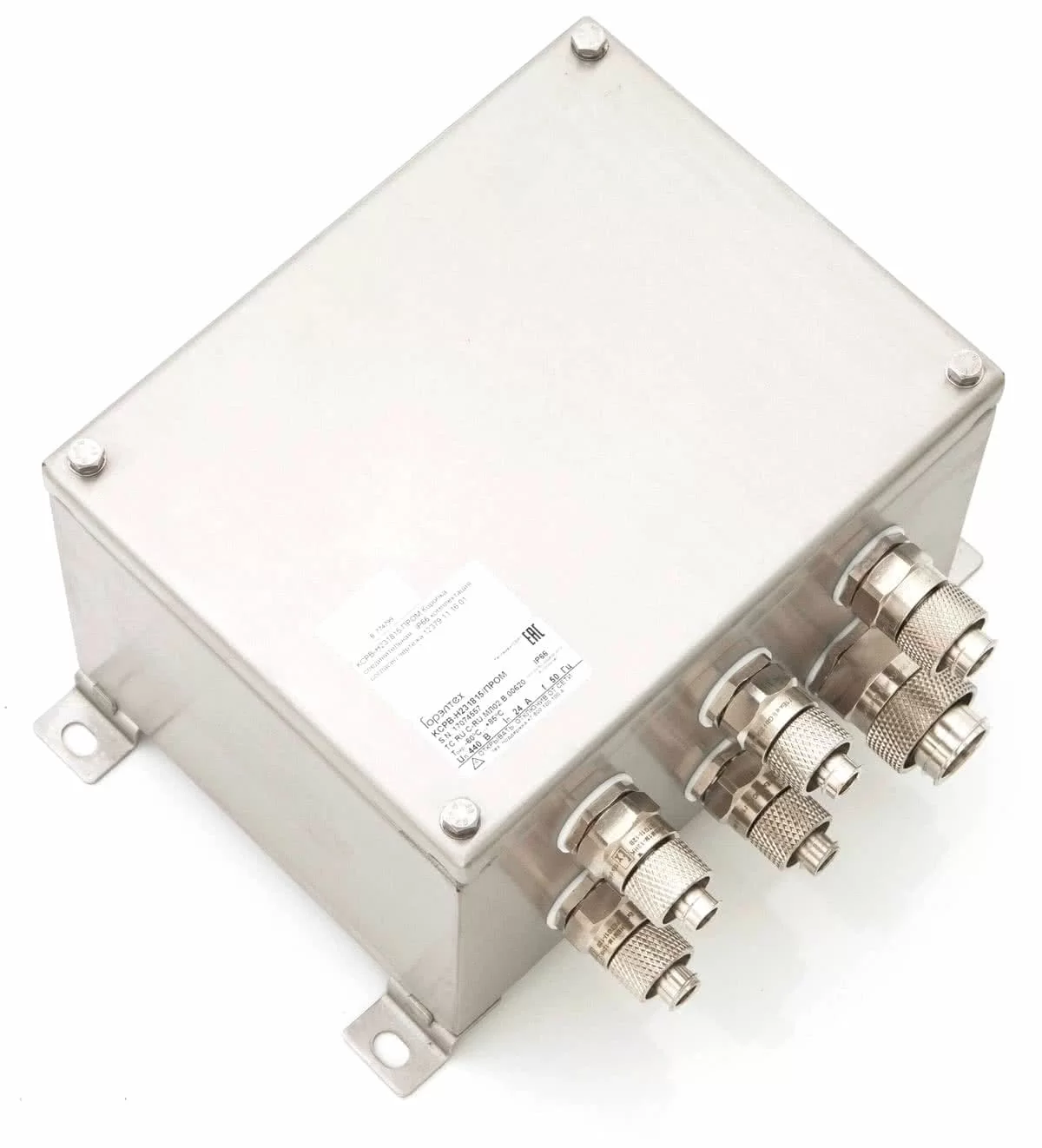

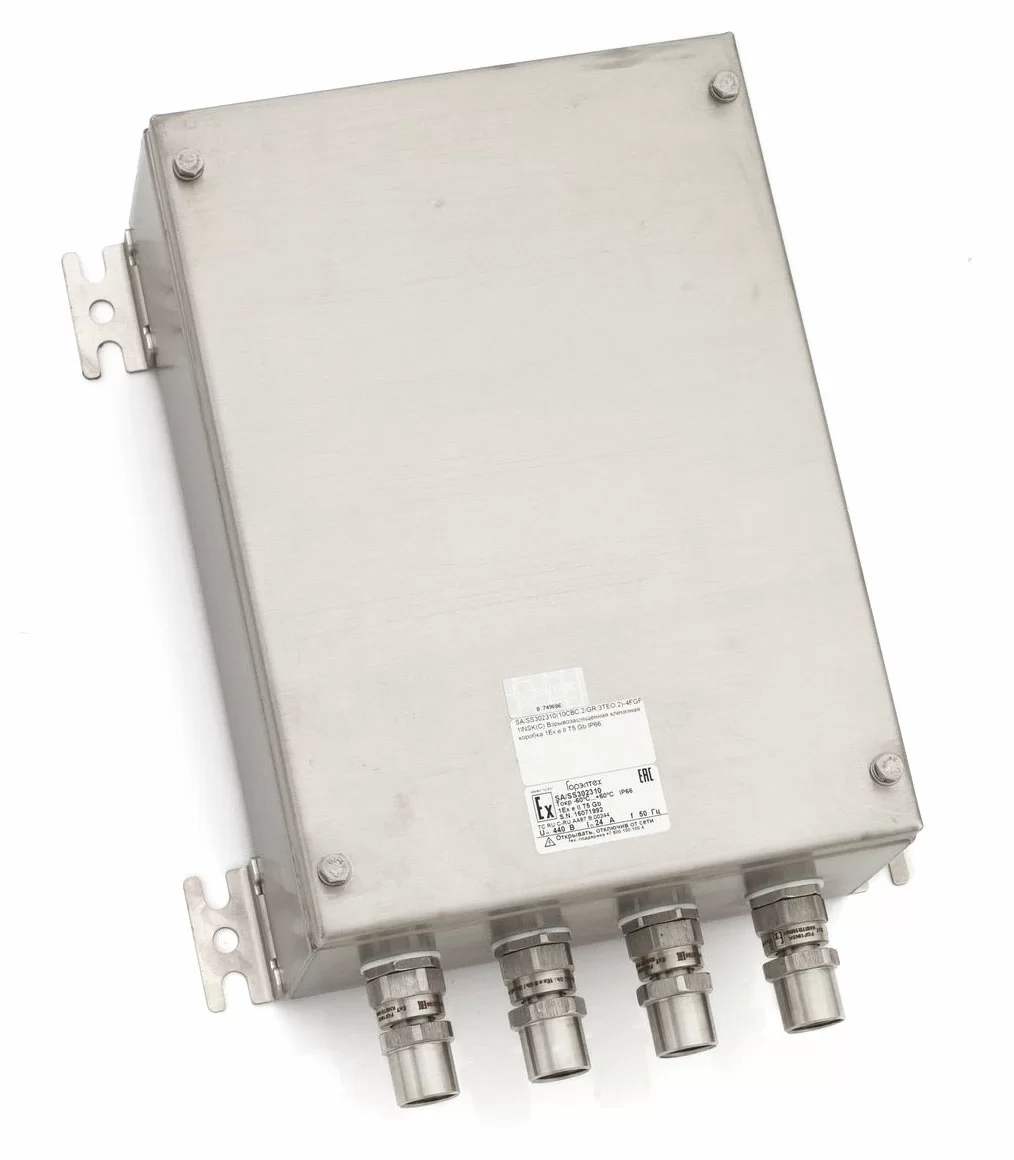

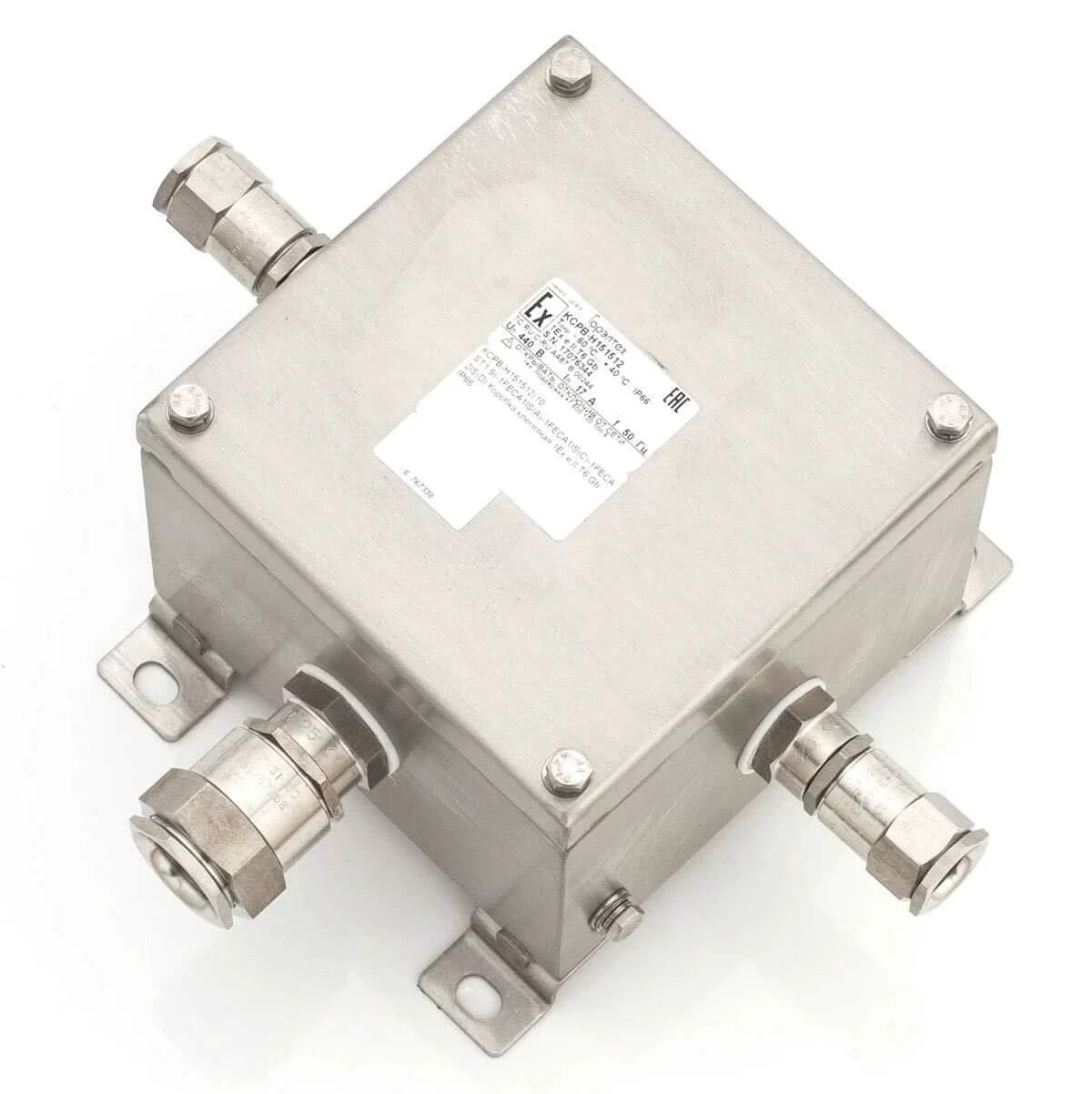

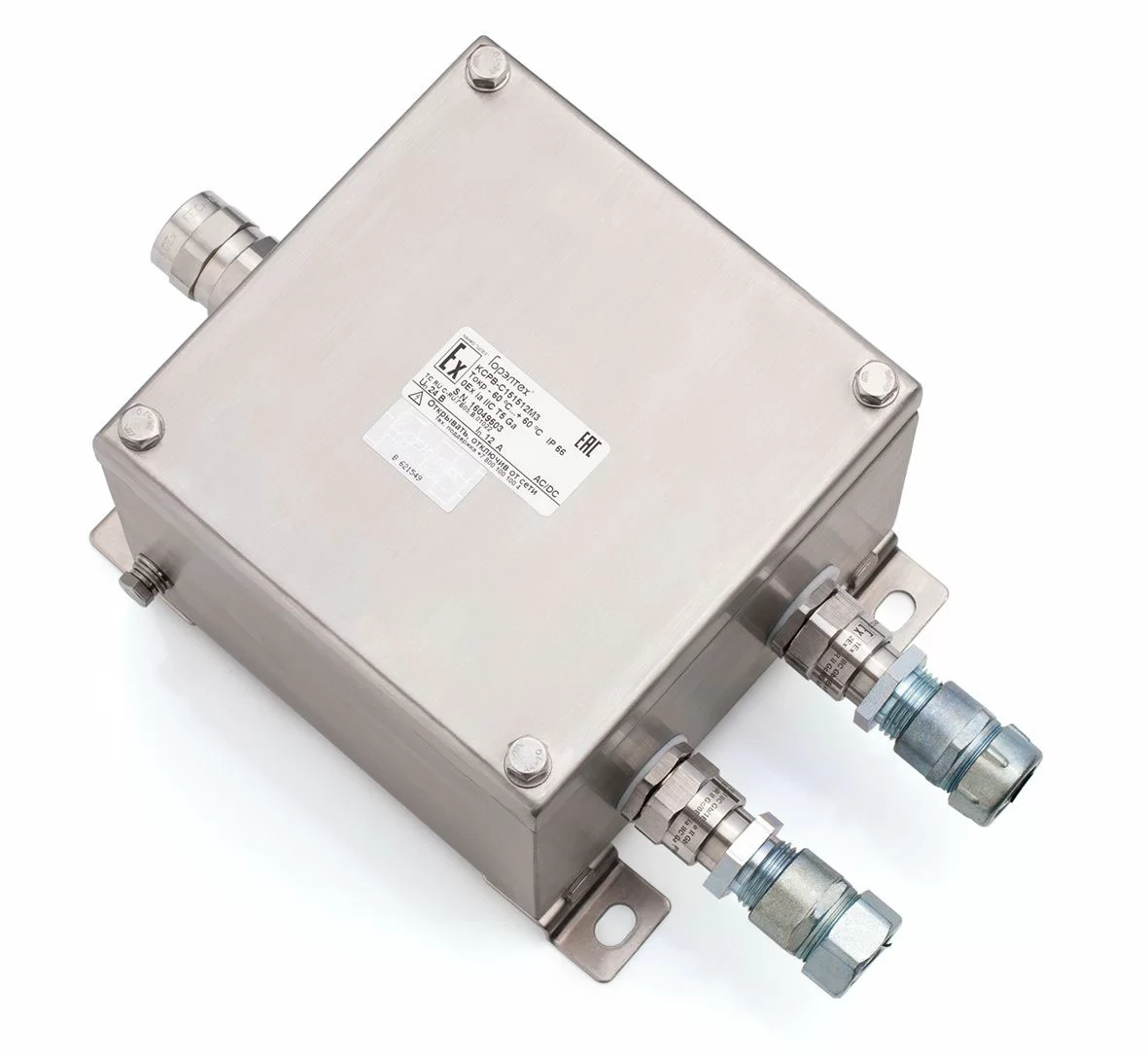

Взрывозащищенные коробки серии КСРВ-Н выполнены в виде прямоугольного корпуса с крышкой, изготовленных из 1,5-миллиметровой листовой нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304). Такой тип нержавеющей стали часто применяется на нефтегазовых, химических и пищевых предприятиях.

Все крышки взрывозащищенных коробок КСРВ-Н, кроме КСРВ-Н111109 и КСРВ-Н171109, по умолчанию изготавливаются с петлями. Применение крышек с петлями позволяет повысить степень удобства монтажа коробки, присоединения кабелей и проводов, и дальнейшего обслуживания.

Благодаря специальному уплотнителю, защищенному от воздействия окружающей среды, корпус имеет превосходные показатели степени защиты от внешних воздействий IP66, что подтверждено результатами испытаний. Все крепежные болты крышки выполнены из нержавеющей стали и оснащены специальными уплотнителями, что гарантирует защиту от внешних воздействий IP66.

Поставка взрывозащищенных коробок серии КСРВ-Н может быть осуществлена в разных вариантах: с установкой клеммников на различные токи, с Ех-компонентами по спецификации заказчика или пустыми, как Ех-компонент, необходимый в составе оборудования заказчика при прохождении сертификации. Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования.

Возможно производство корпусов с нестандартными размерами под заказ. Корпуса КСРВ-Н изготавливаются в требуемых типоразмерах в индивидуальном порядке при наличии технической возможности. Максимальные габаритные размеры корпусов КСРВ-Н (сертификат ТР ТС): 1000х1200х400 мм.

Сконфигурировать изделие на базе корпуса КСРВ-Н вы можете самостоятельно при помощи системы автоматизированного проектирования САПР «ГорэлтЕх» или отправив запрос в отдел продаж.

Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Маркировка взрывозащиты:

0Ex ia IIC T6...T4 Ga
1Ex e IIC T6...T4 Gb
1Ex e ia IIC T6...T4 Gb
Ex ia IIIC T85°...T135°С Da
Ex tb IIIC T85°...T135°С Db

Для исполнения /ТЕРМОFor version /TERMO:
0Ex ia IIC T3...T2 Ga X
1Ex e IIC T3...T2 Gb X
1Ex e [ia Ga] T3...T2 Gb X
Ex tb IIIC T200°...T300°С Db X

Корпус (ЕХ-компонент)Box (ЕХ component):
Ex e IIC Gb U
Ex ia IIC Ga U
Ex ia IIIC Da U
Ex tb IIIC Db U

Маркировка рудничного оборудования:

PO Ex ia I Ma
PП Ex e I Mc
РН1
РН2

Корпус (ЕХ-компонент)Box (ЕХ component):
Ex ia I Ma U
Ex e I Mc U

Защита:

IP66/IP67/IP69

Установка:

Категория I по рудничному газу и пыли;
Категория II по подгруппе газов IIA, IIB, IIC, зоны 0, 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы,
непроводящую и проводящую пыль;
Подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок;
Объекты, поднадзорные РМРС

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.НА67.В.00157/20

ЕАЭС RU C-RU.AA87.В.00495/20

IECEx CCVE 19.0004X

IECEx CCVE 18.0013U

EESF 19 ATEX 034X

EESF 19 ATEX 012U

ЕАЭС RU С-RU.МЛ02.В.00308/21

РОСС RU С-RU.МЮ62.В.00094/23

Свидетельство №13-11.1-6.13.4-1656

Морской регистр СТО №23.44.01.09129.120

Группа 1 технического наблюдения РМРС

РОСС RU.04ПТК0.К00129

RU.OC BCCT 0169-08.2023

ОГН4.RU.1104.В02600

ТУ 3400-005-72453807-07

ТУ 27.33.13-033-72453807-2017

ТУ 27.12.40-032-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

Температура окружающей среды, °С:

-60...+40 (Т6/Т85°С)
-60...+60 (Т5/Т100°С)
-60...+70 (Т4/Т135°С)
-60...+85 (Т4/Т135°С)
-60...+85 (для рудничного взрывозащищенного и рудничного нормального оборудования)

Для исполнения «/ТЕРМО», °С:
-60...+145 (Т3/Т200°С)
-60...+185 (Т2/Т300°С)

Для пустых оболочек (Ех-компонентов), °С:
-60...+150
-60…+290 (для исполнения «/ТЕРМО»)

Максимальное напряжение, В:

~ 10000 / ~1000 / ⎓500

Максимальная сила тока, А:

1500 / 800 / 400

Размещение кабельных вводов:

По спецификации заказчика.

Заземление:

2 зажима заземления (внутренний и внешний) из нержавеющей стали

Крепление крышки:

На петлях, фиксация болтами (для КСРВ-Н111109 и КСРВ-Н171109 петли опционально)

Монтаж внутри корпуса:

4 стойки для крепления монтажной панели

Уплотнение:

Силиконовая резина (в пазе крышки)

Материал:

Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304), уcтойчивая к высоким температурам и коррозии.

Рабочее положение в пространстве:

любое

Класс защиты от поражения электрическим током:

I

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

3D модели:

Модели STP
Модели Revit RFA

По требованию заказчика производится изготовление корпусов нестандартных размеров, максимальные габаритные размеры 1000х1200х400 мм.
Возможна установка замков на крышку корпуса. Минимальный заказ корпусов нестандартных размеров уточняется у менеджера.

Габаритные размеры монтажных панелей

Монтажная панель по типу коробки	Размеры,мм
	А	B	a	b
КСРВ-Н111109	60	60	50	50
КСРВ-Н151512	100	100	90	90
КСРВ-Н171109	126	66	116	56
КСРВ-Н202012	150	150	140	140
КСРВ-Н231815	180	130	170	120
КСРВ-Н232312	180	180	170	170
КСРВ-Н232315	180	180	170	170
КСРВ-Н271815	220	130	210	120
КСРВ-Н301515	250	100	240	90

Габаритные размеры монтажных панелей

Монтажная панель по типу коробки	Размеры,мм
	А	B	a	b
КСРВ-Н322312	270	180	160	250
КСРВ-Н342315	290	180	270	160
КСРВ-Н343415	290	290	270	270
КСРВ-Н402315	350	180	330	160
КСРВ-Н453415	400	290	390	280
КСРВ-Н534315	480	380	470	370
КСРВ-Н606025	540	540	530	530
КСРВ-Н806030	540	740	520	720
КСРВ-Н1008030	740	940	920	720

Примечание: для опций /ШИНА З и /ШИНА Н по умолчанию устанавливаются шины, имеющие 2отв. х 16 мм² и ряд отверстий 6 мм² (количество зависит от длины шины). По согласованию с заказчиком возможна установка шин с другим диаметром отверстий.

КСРВ-Н

Х

(

Х

Х

-

Х

Х

) -

Х

Х

(

Х

) -

Х

Х

(

Х

) /

Х

– ТУ 27.33.13-033-72453807-2017

Название изделия

Код размера

Количество клеммных зажимов

Тип клеммного зажима

Количество кабельных вводов

Тип кабельного ввода

Сторона расположения ввода

Опции, аксессуары и исполнения

Пример: КСРВ-Н 271815 (20C2-4C10-1PE10)-2КНВ1Н(Б)-1КОВ3Н(А)-2КОВ3Н(В)-ТУ 27.33.13-033-72453807-2017

Если вы затрудняетесь подобрать размер коробки по требуемой характеристике, поставьте буквы X вместо цифр после названия коробки:
Пример: КСРВ-Н Х (20C2-4C10-1PE10)-2КНВ1Н(Б)-1КОВ3Н(А)-2КОВ3Н(В)-ТУ 27.33.13-033-72453807-2017

Опросный лист по нетиповым и нестандартным взрывозащищенным коробкам серии КСРВ Система автоматизированного проектирования САПР "ГорэлтЕх" Расчёт мощности обогревателя для электрообогреваемого шкафа

МАРКИРОВКА

Маркировка, наносимая на коробки, включает следующие данные:
– товарный знак предприятия-изготовителя;
– тип изделия;
– заводской номер и год выпуска;
– маркировку взрывозащиты;
– номинальные значения напряжения и тока на корпусах клеммных коробок с видом защиты "е";
– входные или выходные искробезопасные электрические параметры на корпусах клеммных коробок с видом защиты "искробезопасная цепь";
– предупредительную надпись - “Открывать, отключив от сети”;
– Допустимую температуру окружающей среды.
И другие данные, которые изготовитель должен отразить в маркировке, если это требуется технической документацией.

МЕХОБРАБОТКА КОРОБОК КСРВ-Н

Взрывозащищенные коробки серии КСРВ-Н могут быть подвергнуты механической обработке, сверлению. По согласованию возможно изготовление смотровых окон в крышке корпуса для установки приборов учета и визуального контроля.

Максимальное количество элементов управления и индикации на крышке корпуса^*

Типоразмер коробки	Компоненты с видом защиты "Ex d e IIC U"
КСРВ-Н111109	1
КСРВ-Н151512	3
КСРВ-Н171109	3
КСРВ-Н202012	6
КСРВ-Н231815	7
КСРВ-Н232312	10
КСРВ-Н232315	10
КСРВ-Н271815	9
КСРВ-Н301515	6
КСРВ-Н322312	12
КСРВ-Н342315	12
КСРВ-Н303012	16
КСРВ-Н343415	18
КСРВ-Н402315	13
КСРВ-Н453415	27
КСРВ-Н534315	39
КСРВ-Н606025	93
КСРВ-Н806030	127
КСРВ-Н1008030	206

Элементы управления и индикации Ex d e IIC U с полимерным основанием Типовые конструкции взрывобезопасных рам для установки взрывозащищенного оборудования

РЕКОМЕНДУЕМЫЕ КАБЕЛЬНЫЕ ВВОДЫ ДЛЯ КОРОБОК КСРВ-Н

OOO «ЗАВОД ГОРЭЛТЕХ» производит кабельные вводы для всех видов соединений с различными типами резьбы. Широкий диапазон выпускаемых кабельных вводов позволяет решать всевозможные задачи по подсоединению различного типа небронированных и бронированных кабелей, кабелей с оплеткой, металлорукавов и трубной проводки в корпуса электротехнических аппаратов.

Материал изготовления и специальные покрытия позволяют использовать наши кабельные вводы во влажных и запыленных помещениях, в условиях повышенной агрессивности окружающей среды. Кабельные вводы устойчивый к солевому туману и другим химическим веществам, в том числе к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам.

С полным ассортиментом кабельных вводов можно ознакомиться в разделе сайта «Взрывозащищенные кабельные вводы».
Интерактивный подбор взрывозащищенного кабельного ввода...>>
