Взрывозащищенные коробки клеммные из нержавеющей стали — МТС

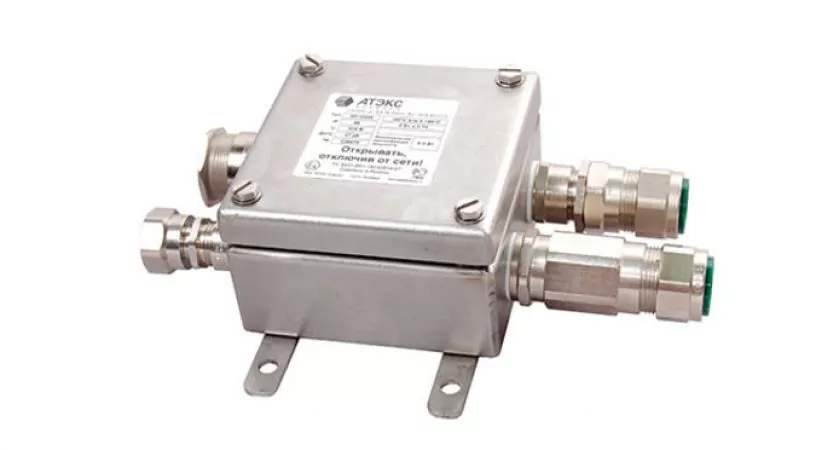

Устройства управления модульные MTС включат в себя более 60 габаритов корпусов, выполненных из нержавеющей стали марки 316. Согласно общепринятым нормам, нержавеющая сталь является наиболее подходящим материалом для оборудования с максимальной защитой от воздействия окружающей среды, особенно при использовании в условиях морского климата. Еще одно преимущество коробок МТС состоит в том, что эти изделия подходят для жаростойких (огнеупорных) систем и при монтаже с керамическими клеммными зажимами соответствуют требованиям МЭК-331 (воздействие температуры +750°C в течение 3 часов).

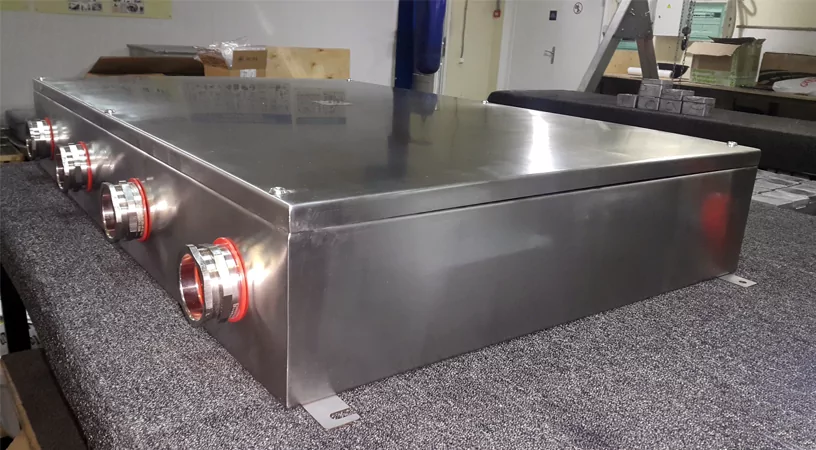

Устройства управления модульные MTС являются многофункциональными. Особенности конструкции этих изделий позволяют использовать их в различных целях– клеммные коробки, коробки силовых зажимов, корпуса для установки различного оборудования внутри, а также в качестве корпусов шкафов управления для MTC — взрывобезопасные коробки клеммные из нержавеющей сталипотенциально взрывоопасных зон и условий с агрессивной окружающей средой. Не в последнюю очередь одним из преимуществ коробок МТС является возможность конструирования изделия практически во всех необходимых для электромонтажа размерах. Это достигается специальной конструкцией корпуса, складывающейся из многих компонентов. Таким образом, все характеристики оборудования по параметру рассеиваемой мощности сохраняются для крупногабаритных корпусов так же, как и для корпусов небольших размеров.
Устройства управления модульные МТС отлично подходят для применения в условиях крайнего Севера, в том числе и на море. Степень защиты корпусов от внешних воздействий не менее IP66, что приемлемо для электрооборудования, которое эксплуатируется на палубах морских судов, а также в условиях активации систем пожаротушения, при длительном воздействии направленных струй воды.

Еще одним из способов применения коробок МТС является использование их в составе более сложного (комплексного) оборудования, как для индустриального сектора, так и для опасной по возгоранию атмосферы. Их используют фирмы-изготовители комплексного оборудования в системах противопожарной защиты, при прокладке кабелей в туннелях и других ответственных объектах, где особое внимание уделяется оборудованию с высокими показателями надежности и качества.

Изделия MTС могут быть подвергнуты механической обработке. Отверстия для кабельных вводов могут быть выполнены как на периметрах коробки непосредственно, так и в сменных пластинах для установки кабельных вводов (оговаривается при заказе). Удобство применения сменных пластин для установки кабельных вводов заключается в том, что один габарит корпуса МТС может быть использован в различных узлах электрической схемы, достаточно лишь заменить пластины с соответствующей данному узлу перфорацией. Перфорация пластин производится согласно набору кабельных вводов, необходимых для данной конфигурации коробки. Сменные пластины для установки кабельных вводов могут быть установлены на любом из четырех периметров коробки или на всех периметрах одновременно.

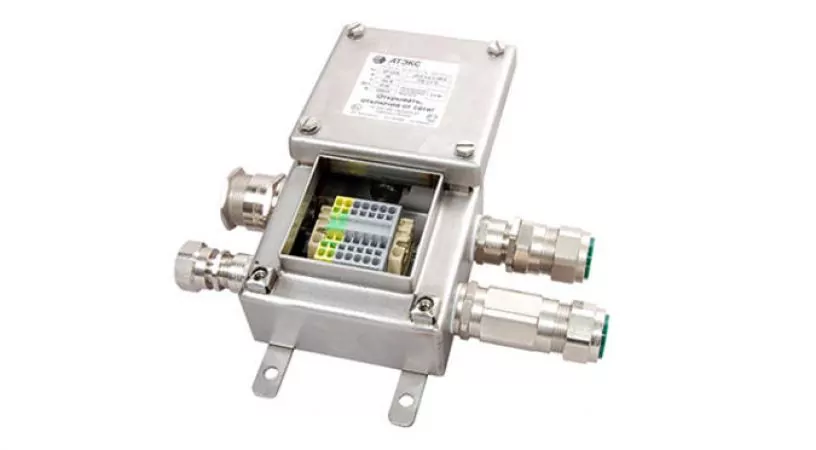

Основная часть корпуса МТС изготовлена из листа нержавеющей стали толщиной 2 мм, а навесные петли и пластины для кабельных вводов– из 3-х мм листа. Внутри корпуса МТС может быть установлена монтажная пластина или рейка для установки клеммных зажимов или других электрических компонентов. Опционально в состав коробки MTС входят шины с клеммами для нулевых проводников, устройства слива конденсата, таблички с надписью. Всего этого можно достичь даже и в относительно маленьких партиях, что делает изделия MTС идеальными для производителей малого и среднего масштаба, которые смогут получить корпуса, изготовленные по своему заказу и с экономией средств. Также имеется ряд стандартных изделий МТС, пользующихся наибольшим спросом у потребителей.

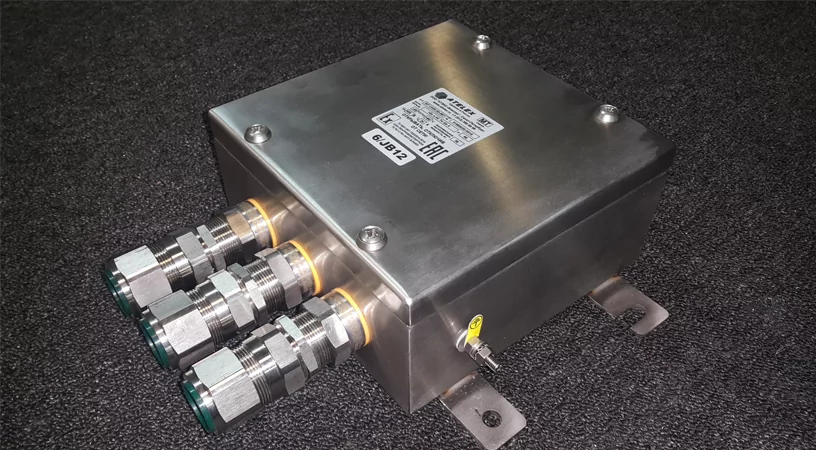

Подключение заземляющего проводника производится к внешнему/внутреннему штырю заземления, который устанавливается в стандартном варианте коробки и может быть связан с шиной заземления или выведен на отдельный клеммный зажим. Как один из вариантов, штырь заземления может быть прикреплен к дверце и пластинам установки кабельных вводов. Отдельные клеммные зажимы заземления, установленные на рейке клеммников, могут быть установлены внутри корпуса.

В том случае, если коробка MTС поставляется со стандартной неопреновой прокладкой между корпусом и крышкой, она разрешена к эксплуатации при температуре окружающей среды от –20°C до +40°C. Альтернативным вариантом является применение силиконовой прокладки. Если корпус снабжен силиконовой прокладкой, температурный диапазон эксплуатации увеличен: от –65°C до +95°C.

Изделия МТС разрешены к использованию во взрывоопасных зонах, что подтверждено испытаниями и действующими сертификатами.

Являются современным решением для распределения и соединения кабелей в системах электроснабжения, сигнализации и связи. Они разрешены к использованию во взрывоопасных зонах 1 и 2, 21 и 22, а также в помещениях и на площадках общепромышленного и хозяйственного назначения.

Область применения взрывозащищенных коробок серии МТ

Основное назначение – применение их в качестве клеммных коробок во взрывоопасных зонах промышленных предприятий. Однако благодаря своей надежности исполнения, дизайну и приемлемой стоимости эти устройства также находят свое применение на гражданских объектах строительства, железнодорожных и морских объектах. Широкие возможности серии МТ уже опробованы в различных проектах реконструкции и строительства. Они прошли все необходимые испытания и соответствуют требованиям ТР ТС.

УУМ серии МТ представляют собой взрывобезопасную оболочку, внутри которой устанавливаются клеммы и другие Ех-компоненты, а также распределительные шины. На боковых периметрах корпуса устанавливаются кабельные вводы, заглушки, модули подключения или другие внешние встраиваемые компоненты.
