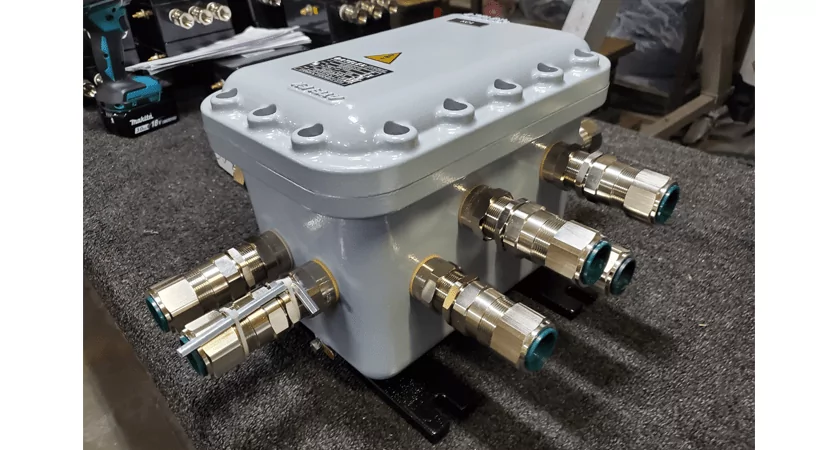

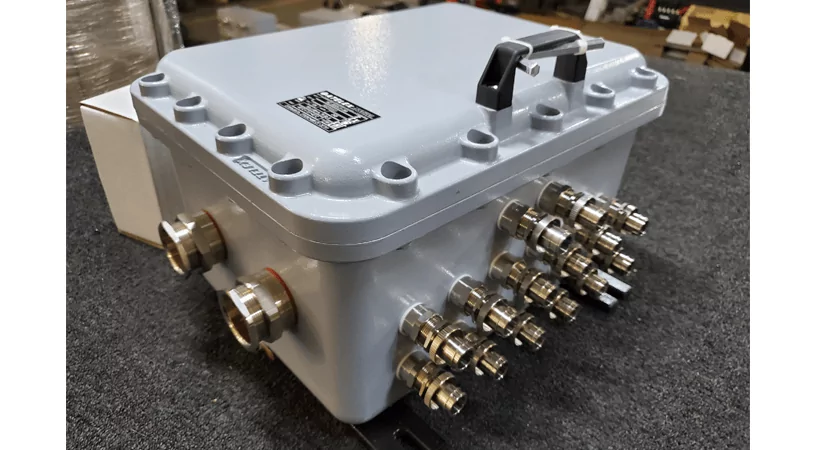

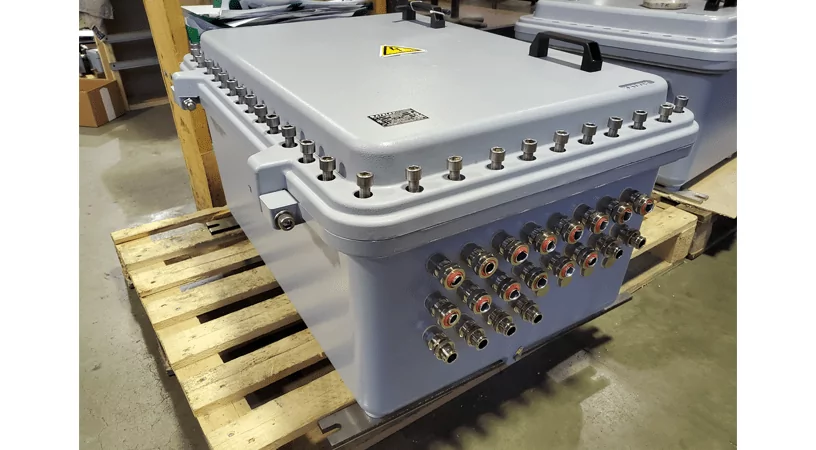

Взрывозащищенные соединительные коробки МТ JB

** Может стоять знак Х, указывающий на особые условия безопасной эксплуатации.

УУМ ВО СЕРИИ МT (MODULE TERMINAL)являются современным решением для распределения и соединения кабелей в системах электроснабжения, сигнализации и связи. Они разрешены к использованию во взрывоопасных зонах 1 и 2, 21 и 22, а также в помещениях и на площадках общепромышленного и хозяйственного назначения.

Область применения взрывозащищенных соединительных коробок серии МТ JB

Основное предназначение – применение их в качестве клеммных коробок во взрывоопасных зонах промышленных предприятий. Однако благодаря своей надежности исполнения, дизайну и приемлемой стоимости эти устройства также находят свое применение на гражданских объектах строительства, железнодорожных и морских объектах. Широкие возможности серии МТ уже опробованы в различных проектах реконструкции и строительства. Они прошли все необходимые испытания и соответствуют требованиям ТР ТС.

Устройство взрывозащищенных соединительных коробок серии МТ JB

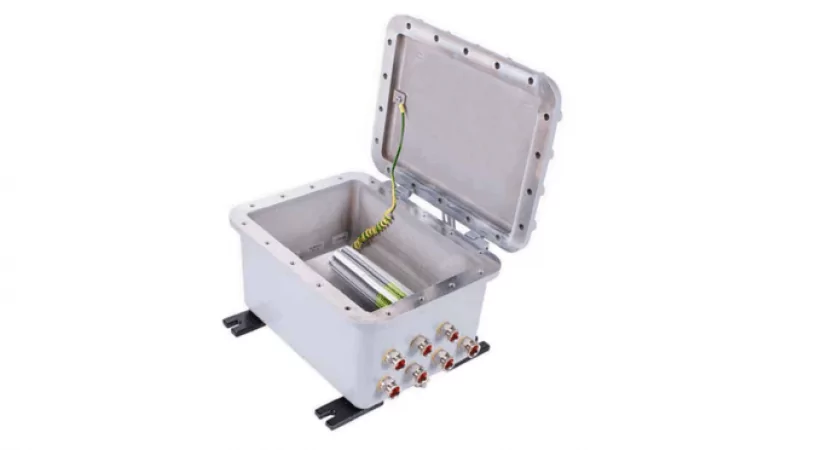

Конструкция УУМ ВО серии МT представляет собой взрывонепроницаемую оболочку, внутри которой устанавливаются клеммы или распределительные шины. На боковых периметрах корпуса устанавливаются кабельные вводы, заглушки, модули подключения или другие внешние встраиваемые компоненты.

Доступные опции для соединительных коробок МТ JB

Соединительные взрывозащищенные коробки Устройства управления модульные ВО серии МТ представляют собой корпус (оболочку), внутри которого устанавливаются клеммные зажимы и распределительные шины. На боковых поверхностях устанавливаются сертифицированные Ex-кабельные вводы и разъемы (вилки и розетки).
Соединительная коробка УУМ ВО серии МТ является современным решением для разводки и соединения кабелей в системах электроснабжения, сигнализации и связи, позволяющим обеспечить максимальную безопасность и надежность. Корпуса, кабельные вводы, клеммные зажимы и аксессуары, представленные в данном каталоге, позволяют формировать разнообразные устройства, выступающие в качестве клеммных соединительных и распределительных коробок. Основное предназначение УУМ ВО серии МТ – применение их в качестве клеммных коробок во взрывоопасных зонах промышленных
предприятий. Они прошли все необходимые испытания и имеют сертификацию в системе ГОСТ Р.

Что нужно знать при выборе взрывозащищенной соединительной коробки MT JB ?

Выбрать тип корпуса изделия исходя из класса взрывоопасной зоны и категории взрывоопасной смеси.

Согласно ГОСТ Р 51330.13-99, оборудование с видом взрывозащиты «взрывонепроницаемая оболочка» можно использовать в зоне классов 1 и 2. В качестве корпуса УУМ ВО могут быть использованы корпуса JB, для категории взрывоопасной смеси IIB, UB и JC – для категории взрывоопасной смеси IIC. Ниже представлена таблица со связью между категорией взрывоопасной газовой смеси и подгруппой электрооборудования.

Выбрать необходимое расположение и тип кабельных вводов на периметре изделия.

Кабельные вводы, используемые в УУМ ВО, должны иметь маркировку взрывозащиты «взрывонепроницаемая оболочка» и отвечать требованиям П10.3.2 ГОСТ Р 51330.14-99. Уплотнительные элементы таких кабельных вводов выбираются по приведенной ниже процедуре.

Мы предлагаем кабельные вводы для всех типов кабеля – бронированный, небронированный, экранированный, плоский греющий кабель, кабель, проложенный в трубе, а также в гибком металлорукаве. Широкий диапазон размеров кабельных вводов позволяет подобрать необходимый ввод для кабеля диаметром по оболочке от 3 мм до 50 мм. Различный материал изготовления кабельных вводов дает возможность выбора необходимого сальника для устройств, устанавливаемых как в нормальных условиях эксплуатации, так и в особо агрессивных условиях. В наших кабельных вводах используются следующие системы уплотнений:

• уплотнение сжатия (компрессионное)
• уплотнение смещения
• уплотнение под заливку компаундом.

Кабельные вводы в изделии могут располагаться на любом из периметров: А(сверху), В(справа), С(снизу), D(слева). Максимальное количество кабельных вводов обусловлено геометрическими размерами корпуса.

Выбрать количество и тип используемых клемм.

• наивысшее усилие прижима/надежность контакта;
• диапазон площади поперечного сечения кабеля: от 0.08 до 240 мм2;
• наименьшие падения напряжения;
• возможность подсоединения нескольких проводов.

В настоящее время все большее распространение получают пружинные клеммы. Принцип пружинного подсоединения идентичен винтовому типу подсоединения. Высококачественная коррозиеустойчивая и кислотостойкая пружина обеспечивает контакт провода и контактной площадки.

Почему стоит применять пружинные клеммы?

• вибро и удароустойчивое соединение
• диапазон площади поперечного сечения кабеля: 0.08 – 35мм2
• более короткое время монтажа по сравнению с винтовым типом подсоединения.
