Взрывозащищенные соединительные коробки МТ JC
Доступные опции для соединительной коробки MT JC
Соединительная взрывозащищенная коробка УУМ ВО серий MT UB представляет собой корпус (оболочку), внутри которого устанавливаются клеммные зажимы и распределительные шины. На боковых поверхностях устанавливаются сертифицированные Ex-кабельные вводы и разъемы (вилки и розетки).
Соединительная коробка УУМ ВО серии МТ является современным решением для разводки и соединения кабелей в системах электроснабжения, сигнализации и связи, позволяющими обеспечить максимальную безопасность и надежность. Корпуса, кабельные вводы, клеммные зажимы и аксессуары, представленные в данном каталоге, позволяют формировать разнообразные устройства, выступающие в качестве клеммных соединительных и распределительных коробок. Основное предназначение УУМ ВО серии МТ – применение их в качестве клеммных коробок во взрывоопасных зонах промышленных предприятий. Они прошли все необходимые испытания и имеют сертификацию в системе ГОСТ Р.
Как выбрать взрывозащищенную соединительную коробку серии MT JC
Выбрать тип корпуса изделия исходя из класса взрывоопасной зоны и категории взрывоопасной смеси.
Согласно ГОСТ Р 51330.13-99, оборудование с видом взрывозащиты «взрывонепроницаемая оболочка» можно использовать в зоне классов 1 и 2. В качестве корпуса УУМ ВО могут быть использованы корпуса JB, для категории взрывоопасной смеси IIB, UB и JC – для категории взрывоопасной смеси IIC. Ниже представлена таблица со связью между категорией взрывоопасной газовой смеси и подгруппой электрооборудования.
| Категория взрывоопасной смеси | Подгруппа электрооборудования |
| IIA | IIA, IIB или IIC |
| IIB | IIB или IIC |
| IIC | IIC |
Выбрать необходимое расположение и тип кабельных вводов на периметре изделия.
Кабельные вводы, используемые в УУМ ВО, должны иметь маркировку взрывозащиты «взрывонепроницаемая оболочка» и отвечать требованиям П10.3.2 ГОСТ Р 51330.14-99. Уплотнительные элементы таких кабельных вводов выбираются по приведенной ниже процедуре.
Мы предлагаем кабельные вводы для всех типов кабеля – бронированный, небронированный, экранированный, плоский греющий кабель, кабель, проложенный в трубе, а также в гибком металлорукаве. Широкий диапазон размеров кабельных вводов позволяет подобрать необходимый ввод для кабеля диаметром по оболочке от 3 мм до 50 мм. Различный материал изготовления кабельных вводов дает возможность выбора необходимого сальника для устройств, устанавливаемых как в нормальных условиях эксплуатации, так и в особо агрессивных условиях. В наших кабельных вводах используются следующие системы уплотнений:
- уплотнение сжатия (компрессионное)
- уплотнение смещения
- уплотнение под заливку компаундом.
Кабельные вводы в изделии могут располагаться на любом из периметров: А(сверху), В(справа), С(снизу), D(слева). Максимальное количество кабельных вводов обусловлено геометрическими размерами корпуса.
Выбрать количество и тип используемых клемм.
Соединительная коробка Устройства управления модульные ВО серии МТ содержит клеммы, которые отвечают самым высоким требованиям. В составе изделий могут быть использованы как винтовые, так и пружинные клеммы. Главным назначением клемм является обеспечение качественного и надежного электрического соединения.
Самыми распространенными являются винтовые клеммы. Преимуществом данных клемм является возможность подсоединения проводников с любой площадью поперечного сечения, наряду с возможностью подсоединения многожильных проводников без предварительной подготовки. При использовании наконечников, провод всегда должен быть обжат, чтобы избежать проникновение газов и обеспечить вибростойкое надежное соединение. При использовании винтовых клемм, провод прижимается к контактной площадке непосредственно с помощью винта и скобы. Необходимое усилие прижима легко достигается винтовым соединением. Этот способ подсоединения дает герметичный контакт между проводом и контактной площадкой. С увеличением напряжения при кручении, это соединение вызывает трение жил провода из-за деформации изоляционного материала клеммы. Благодаря такой конструкции, винтовое соединение позволяет достичь максимального усилия прижима, и, таким образом, наименьшего падения напряжения. Главными аргументами применения винтовых клемм являются:
- наивысшее усилие прижима/надежность контакта;
- диапазон площади поперечного сечения кабеля: от 0.08 до 240 мм2;
- наименьшие падения напряжения;
- возможность подсоединения нескольких проводов.
В настоящее время все большее распространение получают пружинные клеммы. Принцип пружинного подсоединения идентичен винтовому типу подсоединения. Высококачественная коррозиеустойчивая и кислотостойкая пружина обеспечивает контакт провода и контактной площадки.
Почему стоит применять пружинные клеммы?
- вибро и удароустойчивое соединение
- диапазон площади поперечного сечения кабеля: 0.08 – 35мм2
- более короткое время монтажа по сравнению с винтовым типом подсоединения.
Тип клеммных зажимов и их количество определяется спецификацией заказчика для каждого конкретного изделия УУМ ВО. Имеются некоторые ограничения по количеству устанавливаемых клеммных зажимов в выбранный габарит корпуса, связанных с геометрическими размерами корпуса и его максимально допустимой рассеиваемой мощностью. В опросном листе на серию МТ отведены специальные ячейки, для указания требований к клеммам
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты МИР, Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- ЮMoney при онлайн-заказе. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.

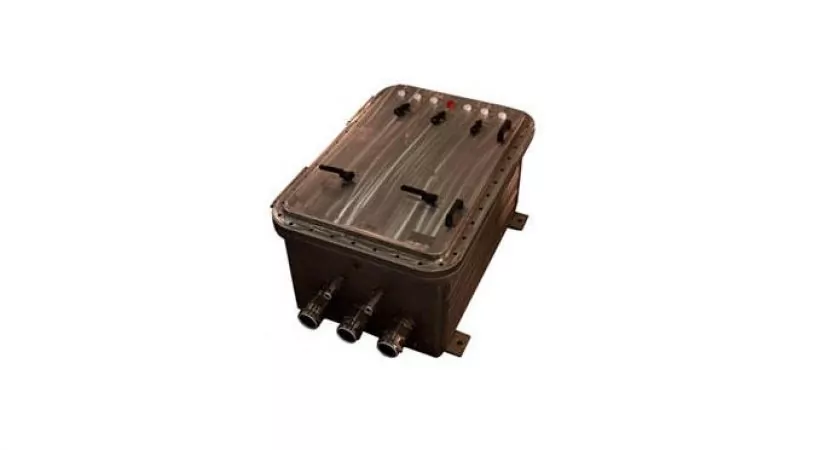

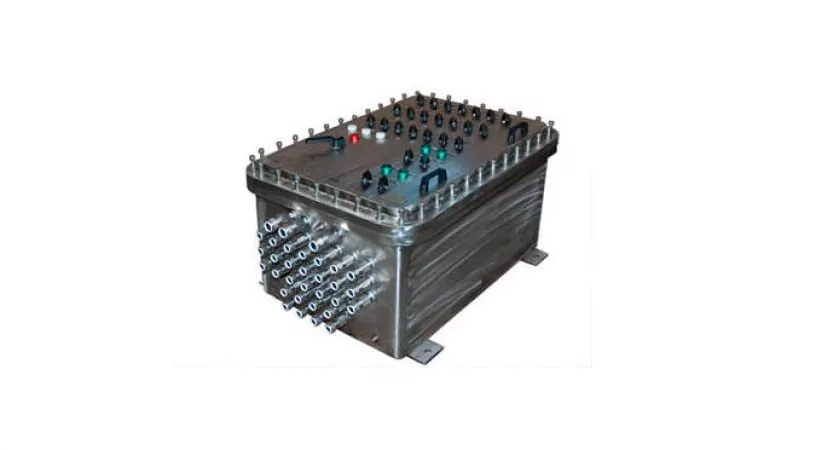

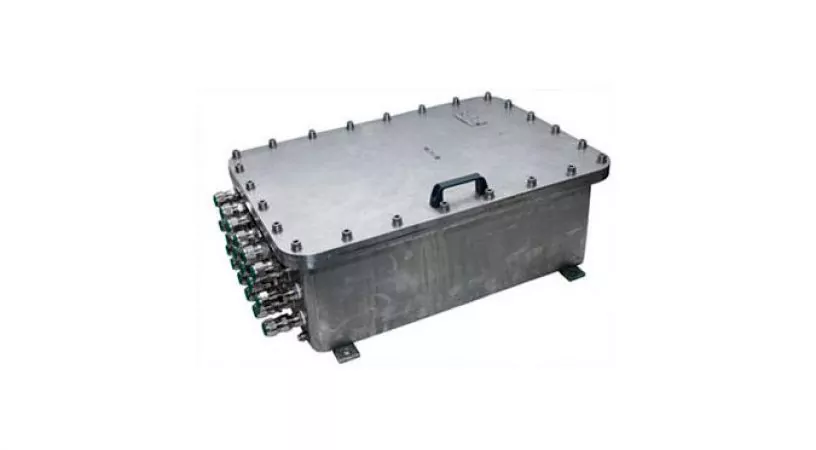

Фотогалерея
