НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Маркировка взрывозащиты:
Технические данные:
Габариты, опции, аксессуары:
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Габаритные чертежи
Тип контакта НО + НЗ, код 40
Миниатюрные выключатели серии ДВГ-МКВ представляют собой компактное электромеханическое устройство, предназначенное для включения, выключения, регулировки или управления различными устройствами.
Миниатюрные выключатели представлены в двух исполнениях:

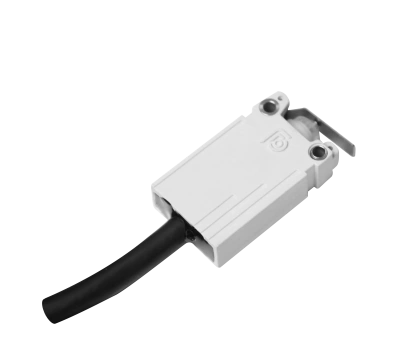

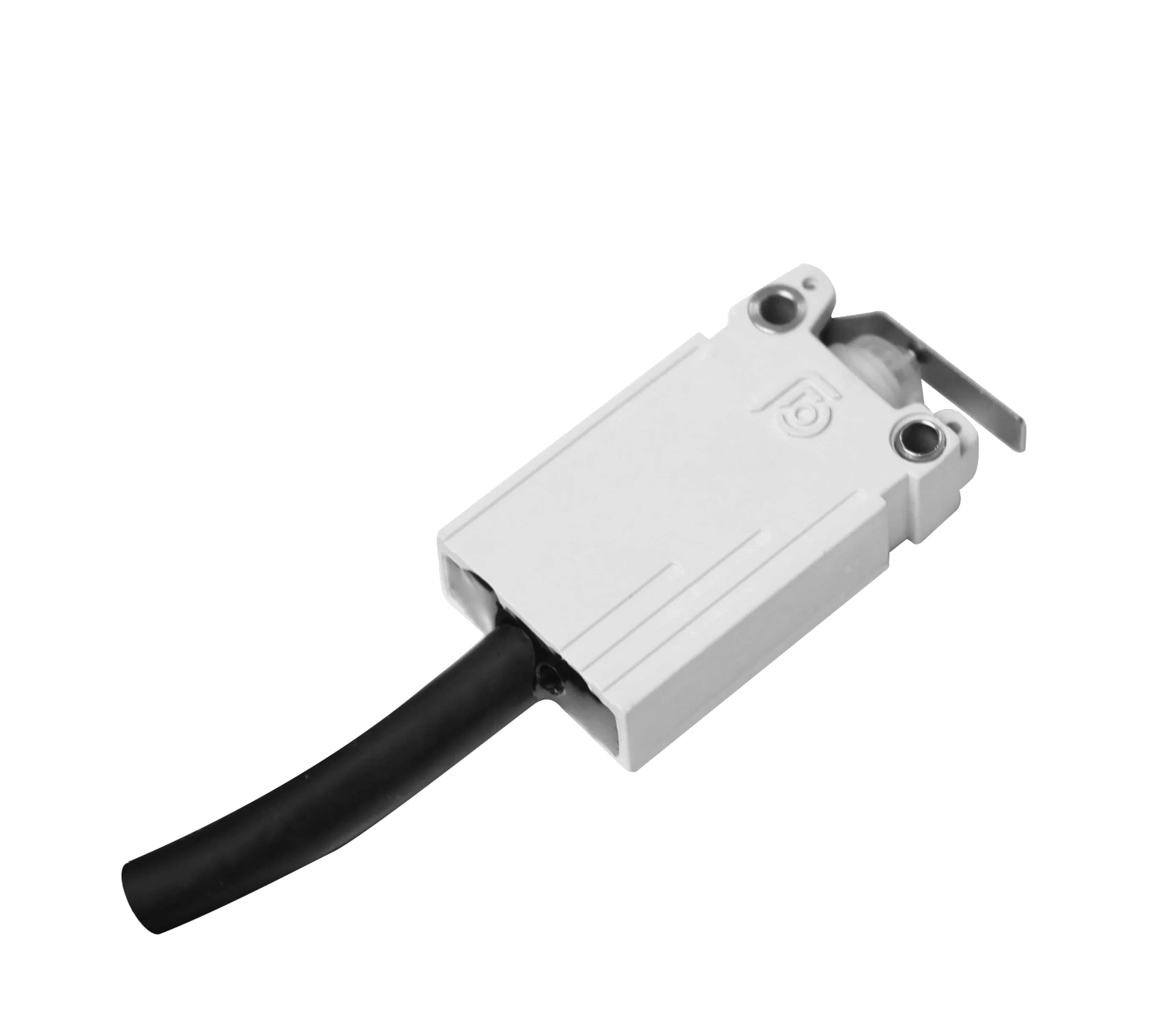

ДВГ-МКВ - взрывозащищенный концевой выключатель. Устройство применяется в областях, где требуется надежная и достоверная передача сигналов в том числе для насосов и систем управления. Монтаж выключателей в приборы должен вестись так, чтобы выключатели были механически защищены. Устройство оборудовано кабелем длиной 3м.

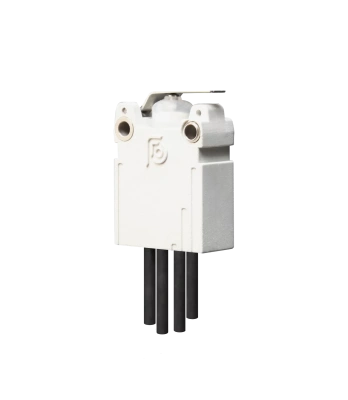

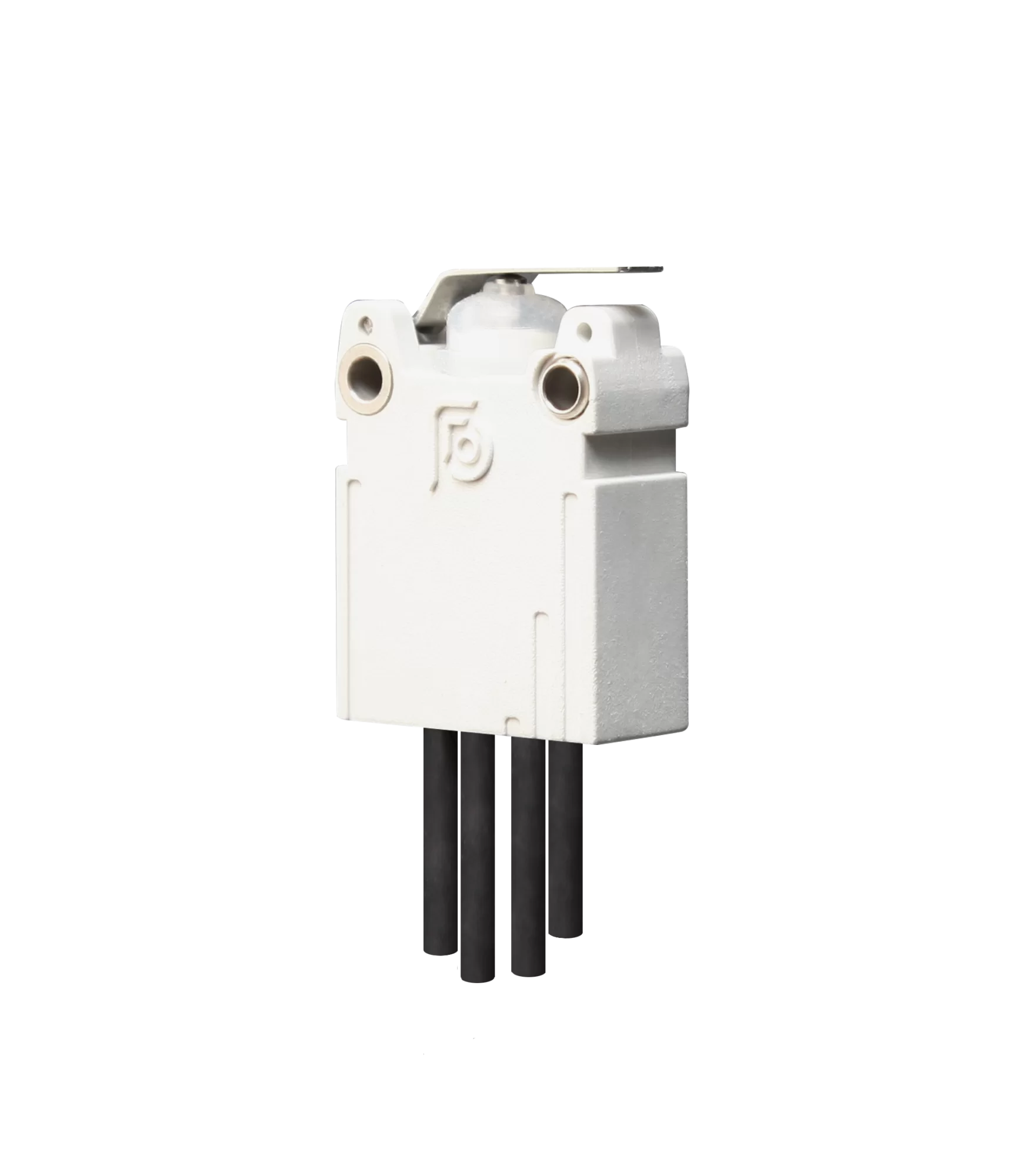

М-ДВГ-МКВК - взрывозащищенный встраиваемый выключатель, предназначенный для установки в составе оборудования или устройства в качестве Ex-компонента. Конечное устройство требует дополнительной сертификации. Выключатель М-ДВГ-МКВК представлен в двух вариантах с приводом и без привода, комплектуется 4 проводами длиной 5м.
ПРЕИМУЩЕСТВА
• Компактные габаритные размеры и вес для установки в труднодоступные места;
• Надежная конструкция
• Простота монтажа и эксплуатации;
• Высокая точность срабатывания;
• Защита от влаги и пыли IP66
КОНСТРУКЦИЯ
Корпус изделия выполнен из ударопрочного пластика, привод – из нержавеющей стали, для крепления выключателя предусмотрены два технологических отверстия.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
Соответствие стандартам: %Соответствие стандартам% Сертификаты: Маркировка взрывозащиты:Для ДВГ-МКВ:
1Ex db IIC T6 Gb
Ex tb IIIC T80°C Db
Для М-ДВГ-МКВК:
Ex db IIC Gb U
Ex tb IIIC Db U
1Ex db IIC T6 Gb Ex tb IIIC T80°C DbДля М-ДВГ-МКВК:
Ex db IIC Gb U Ex tb IIIC Db U Маркировка рудничного оборудования:
Для ДВГ-МКВ:
PB Ex db I Mb
Для М-ДВГ-МКВК:
Ex db I Mb U
PB Ex db I MbДля М-ДВГ-МКВК:
Ex db I Mb U Защита:
IP66
Сертификаты соответствия и разрешения:
Поддерживаемая температура внутри шкафа, °С:
для ДВГ-МКВ:
-60...+75 (Т6/Т80°С)
для М-ДВГ-МКВК:
-60...+80
-60...+75 (Т6/Т80°С)
для М-ДВГ-МКВК:
-60...+80
Максимальное напряжение, В:
~400, ⎓250
Категория применения согласно ГОСТ 12434-83:
| Категория | Инд. Нагрузка | Напряжение |
|---|---|---|
| АС-15 | 2 А | ~400В |
| DC-13 | 0,15 A | ⎓250В |
Коммутационная способность:
| Напряжение | Акт. Нагрузка | Инд. Нагрузка (cosφ=0,6) |
|---|---|---|
| ~400В | 3 А | 2 А |
| ~250В | 5 А | 3 А |
| ~30В | 5 А | 5 А |
| ⎓250В | 0,4 А | 0,15 А |
| ⎓30В | 5 А | 5 А |
Материал корпуса:
пластик
Материал привода:
нержавеющая сталь
Электрическое подключение:
кабель 4х0,75 мм2, длина 3м (для ДВГ-МКВ)
4 жилы 1х0,75 мм2, длина 5м (для М-ДВГ-МКВК)
4 жилы 1х0,75 мм2, длина 5м (для М-ДВГ-МКВК)
Масса:
250 г. (для ДВГ-МКВ)
210 г.(для М-ДВГ-МКВК)
210 г.(для М-ДВГ-МКВК)
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)
Габаритные чертежи
ДВГ-МКВ-40-02 _page-0001.jpg)
М-ДВГ-МКВК-40
М-ДВГ-МКВК-40-02
 | Номинальный ход выключателя (в мм) | Значение |
|---|---|---|
| предпусковой VLW | 0,9 | |
| послепуск NLW | 0,6 | |
| разностный DW | 0,4 | |
| обратный RLW | 1 | |
| холостой LLW | 0,5 | |
| точность повторения WHG | ±0,05 |
Тип контакта НО + НЗ, код 40
Толкатель без привода, код 00
Толкатель с приводом, код 02
Примечание:
- Для опций КХХ длина кабеля для ДВГ-МКВ по умолчанию составляет 3 метра, длина проводов для М-ДВГ-МКВК по умолчанию составляет 5 м.
Концевой выключатель ДВГ-МКВ:
| ДВГ-МКВ | X | - | X | / | X | - ТУ 27.12.31-037-72453807-2017 | |||
| Тип устройтсва: концевой выключатель; | |||||||||
| Тип контакта: 40 (НО + НЗ); | |||||||||
| Привод: 02; | |||||||||
| Опции и аксессуары. |
ПРИМЕР ЗАКАЗА: ДВГ-МКВ-40-02/К100-ТУ 27.12.31-037-72453807-2017
Встраиваемый выключатель М-ДВГ-МКВК:
| М-ДВГ-МКВК | X | - | X | / | X | - ТУ 27.12.40-034-72453807-2017 | |||
| Тип устройтсва: встраиваемый выключатель; | |||||||||
| Тип контакта: 40 (НО + НЗ); | |||||||||
| Привод: 00 - без привода, 02 - с приводом; | |||||||||
| Опции и аксессуары. |
ПРИМЕР ЗАКАЗА: М-ДВГ-МКВК-40-ТУ 27.12.40-034-72453807-2017
