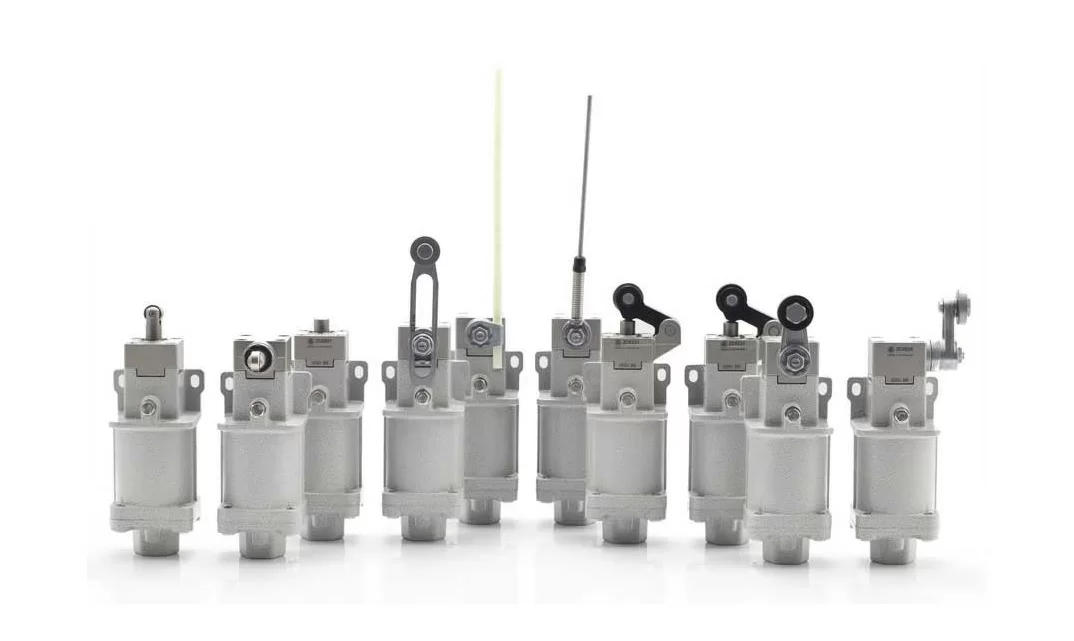

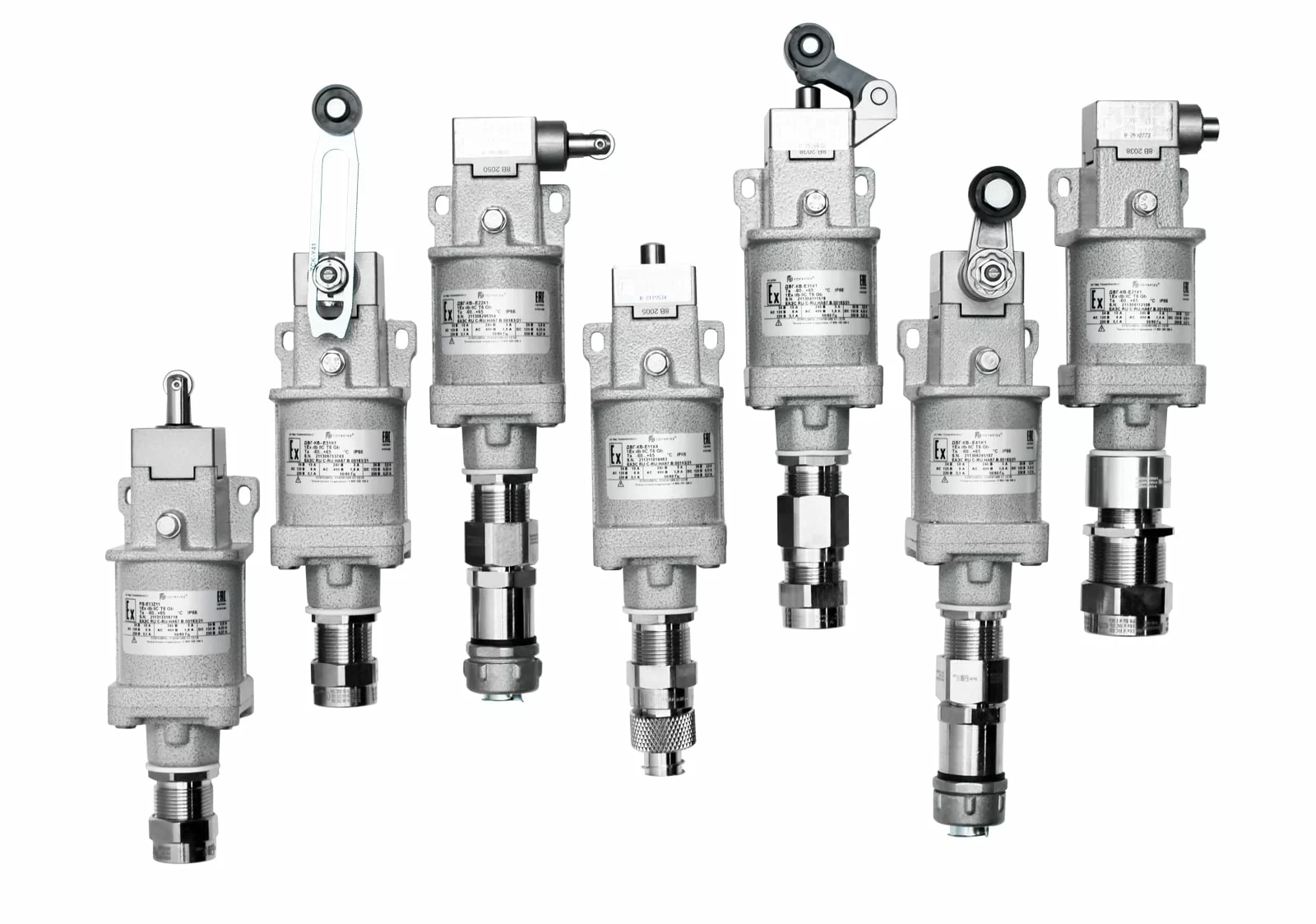

Взрывозащищенные концевые выключатели серии ДВГ-КВ (PS)

Взрывозащищенные концевые выключатели ДВГ-КВ применяются для коммутации электрических цепей управления, сигнализации и контроля положения подвижных частей механизмов под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Обычно концевые выключатели устанавливают там, где движение механизма или его подвижной части должно быть прекращено. Принцип действия концевого выключателя основан на прерывании контактной группой концевого выключателя электрической цепи питания механизма в случае контакта с ограничителем. Для всех взрывозащищенных концевых выключателей на выбор предлагается большой выбор механизмов переключения и различные конфигурации контактов.

Возможные варианты использования:
– защитные выключатели
– выключатели возврата в исходное состояние
– устройства для измерения или подсчета объектов
– для выявления присутствия/отсутствия
– для выявления границ хода (положения)
– для выявления прохода и подсчета объектов

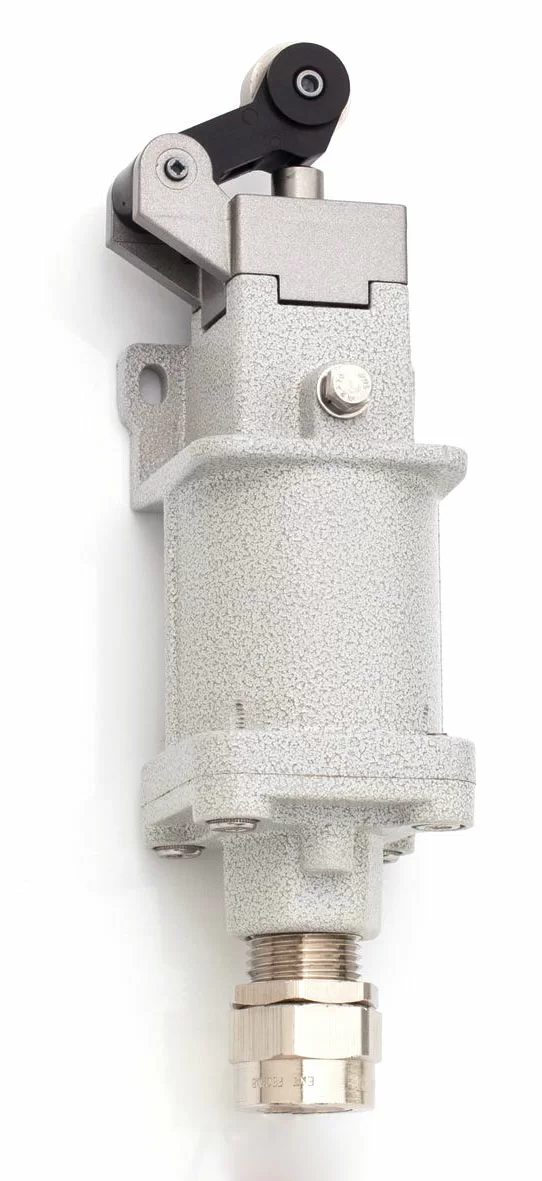

Взрывозащищенные концевые выключатели ДВГ-КВ идеально подходят для использования в потенциально опасных зонах: компактные, многофункциональные, просты в применении и при монтаже. Концевой выключатель состоит из 4 частей: корпус, крышка, контакты и головка. Части, которые отличаются от модели к модели – контакты и головка. Корпус и крышка всегда одинаковые. Подвижный шток и втулка установленная в корпусе, обеспечивающие взрывозащиту устройства, выполнены из нержавеющей стали.

Головка крепится к корпусу 4 винтами, контакты вставляются в контактный блок, который присоединяется к крышке. Корпус и крышка имеют цилиндрическую резьбу, фиксируются 4 винтами.

Корпус взрывозащищенных концевых выключателей ДВГ-КВ выполнен из коррозионностойкого алюминиево-кремниевого сплава, устойчивого к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, c защитой от влаги и пыли IP66.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Маркировка взрывозащиты:

1Ex db IIC T6 Gb
1Ex ia IIC T6 Gb
Ex tb IIIC T80°С Db

Маркировка рудничного оборудования:

РН1/РН2

Защита:

IP66

Установка:

Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.НА67.В.00163/21

ЕАЭС RU C-RU.МЛ02.В.00298/20

РОСС RU С-RU.МЮ62.В.00097/23

Группа 1 технического наблюдения РМРС

ТУ 3400-005-72453807-07

ТУ 27.12.31-037-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

Температура окружающей среды, °С:

-60...+65 (для взрывозащищенного, рудничного нормального и общепромышленного исполнений)

Номинальное напряжение, В:

~400/ ⎓250

Частота тока, Гц:

50/60

Максимальная мощность:

~24 В – 50/60 Гц 10A
~120 В – 50/60 Гц 6A
~230 В – 50/60 Гц 3.1A
~240 В – 50/60 Гц 3A
~400 В – 60/50Гц 1.8A
⎓24 В - 2.8A
⎓125В - 0.55A
⎓250 В - 0.27A

Резьба на присоединительных отверстиях:

Метрическая M20х1,5 ГОСТ 24705-2004

Покрытие:

Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Материал корпуса:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный

Класс защиты от поражения электрическим током:

I

Масса, кг:

0,3

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

3D модели:

Модели STP
