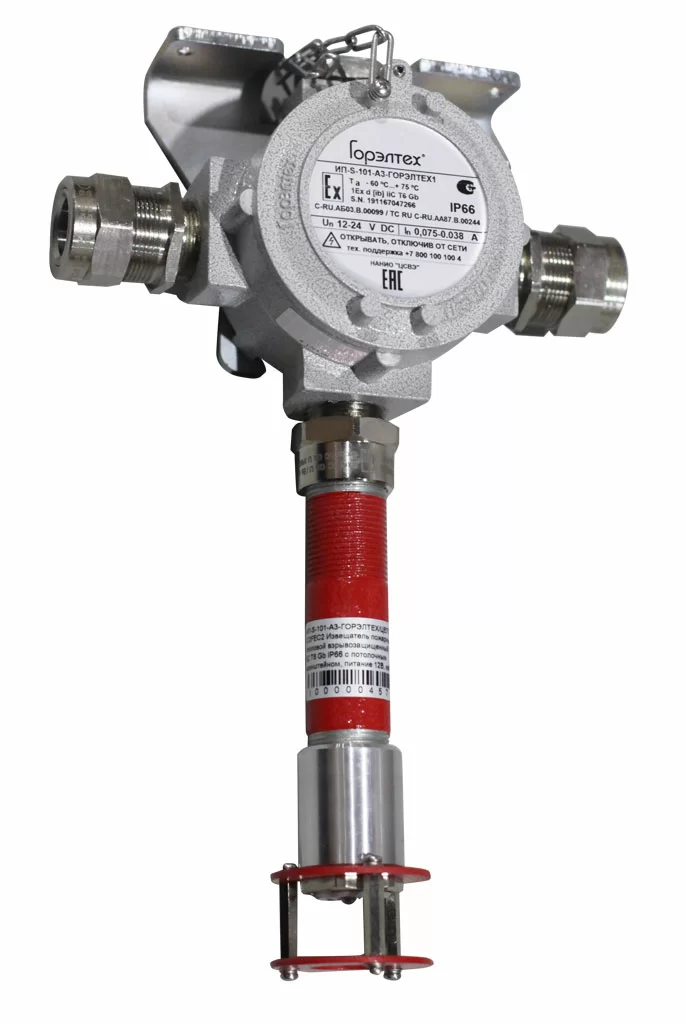

Извещатель пожарный тепловой точечный цифровой взрывозащищенный ИП-101-ГОРЭЛТЕХ1-А2 (ИП-S-101)
Артикул:
Извещатель пожарный тепловой точечный цифровой взрывозащищенный ИП-101-ГОРЭЛТЕХ1-А2 (ИП-S-101)
По запросу
Нашли дешевле?
По запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ГОСТ 12.2.007.0-75 , ГОСТ Р МЭК 60079-0-2011 , ГОСТ 14254-96 (МЭК 529-89) , ГОСТ 30852.0-2002 (МЭК 60079-0:1998) , ГОСТ 30852.1-2002 (МЭК 60079-1:1998) , ГОСТ 30852.10-2002 (МЭК 60079-11:1999) , ГОСТ 30852.8-2002 (МЭК 60079-0:1998) , ГОСТ 30852.20-2002 , ГОСТ 24754-2013 , ТР ТС 012/2011 , Гл. 7.3 ПУЭ , Гл. 7.4 ПУЭ , ГОСТ Р 53325-2009
Сертификаты:
Маркировка взрывозащиты:
1Ex db [ib] IIC T6 Gb
1Ex db e [ib] IIC T6 Gb
Морской регистр по запросу (стоимость и сроки оформления СТО уточняйте у менеджера)
ТУ 3400-005-72453807-07 ТУ 26.30.50-050-72453807-2017 ТУ 4371-013-72453807-2011
Технические данные:
Габариты, опции, аксессуары:
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Дополнительная информация:
Извещатель пожарный тепловой точечный цифровой взрывозащищенный ИП-101-ГОРЭЛТЕХ1-А2 предназначен для контроля температуры окружающей среды в местах установки различного технологического оборудования (насосных станций магистральных нефтегазопроводов, резервуарных парков, наливных эстакад и т. д.). Извещатели ИП-101-ГОРЭЛТЕХ1-А2 реализуют функции максимальных тепловых извещателей, и выдают аварийный сигнал о превышении допустимой температуры окружающей среды.
Извещатель пожарный тепловой точечный цифровой взрывозащищенный ИП-101-ГОРЭЛТЕХ1-А2 конструктивно состоит из термочувствительного блока и взрывозащищенной клеммной коробки. В качестве клеммной коробки применяется ККВА-коробка, таким образом, клеммная коробка может иметь 1-2 отверстия для кабельного ввода. По требованию извещатель может быть оснащен: кабельным/трубным вводом под бронированный кабель, гофру или трубную проводку, кронштейном для настенного крепления или крепления к потолку, цепочкой для крышки из нержавеющей стали.
Новая модификация извещателя ИП-101-ГОРЭЛТЕХ1 спроектирована на базе микросхемы цифрового датчика температуры. Логикой работы извещателя управляет микроконтроллер. Предусмотрено 2 перекидных реле, положение которых отражает состояние пожарного извещателя (реле К1 — исправность датчика и реле K2 — превышение температуры). Дополнительно состояние каждого извещателя можно визуально проконтролировать при помощи пары светодиодов. При исправном датчике температуры горит зеленый светодиод. При температуре равной или выше максимальной температуры срабатывания Tmax переключается реле превышения температуры К2 и загорается красный светодиод. Такое состояние сохраняется до тех пор, пока температура не опустится ниже минимальной температуры срабатывания Tmin.
Предусмотрено две модификации извещателей: с питанием от источника постоянного тока 12-24 В и от источника переменного тока 230 В 50 Гц.
Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.
ПРЕИМУЩЕСТВА
- Контроль исправности извещателя
Использование микроконтроллера внутри извещателя позволило реализовать функцию самодиагностики. Микроконтроллер автоматически опрашивает датчик температуры и при получении ответа от него выдает сигнал исправности.
- Достоверность измеряемой температуры
Обмен данными между датчиком температуры и микроконтроллером осуществляется по цифровому протоколу. Достоверность полученных данных проверяется при помощи механизма контрольных сумм. Вероятность получения ложных данных от датчика температуры и, как следствие, ложного срабатывания извещателя сводится к минимуму.
- Возможность интеграции с системами пожарной сигнализации разных производителей
Наличие «сухих контактов» реле исправности датчика и реле превышения температуры позволяют дополнять извещатель адресными метками от сторонних производителей и интегрировать с системами пожарной сигнализации, предусматривающих взаимодействие, в частности, по проприетарным цифровым протоколам. Данная возможность позволяет значительно расширить область применения извещателей ИП-S-101.
- Возможность последовательного и параллельного включения
Наличие клеммников с дублированием контактов позволяет по требованию заказчика реализовать систему как с последовательным, так и с параллельным включением извещателя. Добавочные резисторы и соединительные проводники подключаются к соответствующим клеммникам (в зависимости от типа системы) и располагаются внутри взрывозащищенной клеммной коробки извещателя.
- Расширенный мониторинг
Для визуального контроля состояния пожарного извещателя, помимо пары перекидных реле, предусмотрено два светодиода (зеленый — исправность извещателя, красный — превышение температуры). Наличие индикации позволяет оперативно определить источник неисправности при использовании нескольких извещателей в шлейфе сигнализации.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
Соответствие стандартам: Маркировка взрывозащиты: 1Ex db [ib] IIC T6 Gb 1Ex db e [ib] IIC T6 GbМаркировка рудничного оборудования:
РН1/РН2
Защита:
Установка:
Категория I по рудничному газу и пыли;
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Подземные выработки, неопасные по газу (метану) и угольной пыли
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Подземные выработки, неопасные по газу (метану) и угольной пыли
Сертификаты соответствия и разрешения:
Морской регистр по запросу (стоимость и сроки оформления СТО уточняйте у менеджера)
ТУ 3400-005-72453807-07 ТУ 26.30.50-050-72453807-2017 ТУ 4371-013-72453807-2011
Температура окружающей среды, °С:
-60…+75 (Т6/85°С)
Температура срабатывания, °С:
min: 54
max: 70
max: 70
Рабочее напряжение, В:
~90...265 (50/60 Гц); ⎓12…24;
Максимальное напряжение коммутации контактами реле , В:
~250 (50/60 Гц)
Максимальный потребляемый ток, А:
0,075 (⎓12 В)
0,008 (~220 В (50/60 Гц)
0,008 (~220 В (50/60 Гц)
Максимальный ток коммутации контактами реле, А:
5 (для ~220 В (50/60 Гц))
Уст. мощность (при срабатывании) Py, Вт:
0,9 (⎓12 В)
1,76 (~220 В (50/60 Гц)
1,76 (~220 В (50/60 Гц)
Подключение:
Подключение к клеммам L, N, PЕ и сигнальным клеммам извещателя, сечение кабеля до 2.5 мм2
Резьба на присоединительных отверстиях:
Покрытие:
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.Цвет RAL 3001.
Материал корпуса:
Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный
Класс извещателя:
A2
Класс защиты от поражения электрическим током:
I
Масса, кг:
не более 3 (в зависимости от комплектации)
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)
| ИП-101-ГОРЭЛТЕХ1-А2 | - | Х | - | Х | / | Х | – ТУ 26.30.50-050-72453807-2017 |
| Тип оповещателя | |||||||
| Рабочее напряжение: ⎓6…24 В - 12DC; ~90...250 В - 220AC | |||||||
| Типоразмер кабельного ввода (макс. 2 шт.) | |||||||
| Опции, аксессуары и исполнения |
Пример: ИП-101-ГОРЭЛТЕХ1-А2-220AC-КНВ1Н-ТУ 26.30.50-050-72453807-2017
| Скорость повышения температуры, °С/мин | Время срабатывания, с | |
| минимальное | максимальное | |
| 1 | 1740 | 2760 |
| 3 | 580 | 960 |
| 5 | 348 | 600 |
| 10 | 174 | 329 |
| 20 | 87 | 192 |
| 30 | 58 | 144 |
Расположение контактов интерфейсной платы (для модификации /12DC)
| Обозначение контакта | Назначение | |
| -ШС | Шлейф сигнализации (минус) | |
| Реле исправности датчика K1 | NC1 | Нормально замкнутый контакт реле исправности датчика. Разомкнут (замкнут), если датчик исправен (неисправен) |
| COM1 | Общий контакт реле исправности датчика | |
| +V | +12…24 В DC | |
| 0 | 0 | |
| PE | Заземление | |
| Реле термостата K2 | NC2 | Нормально замкнутый контакт реле термостата. Замкнут, если температура не превысила Т мах |
| COM2 | Общий контакт реле термостата | |
| NO2 | Нормально разомкнутый контакт реле термостата. Замкнут, если температура превысила Т мах и не опустилась ниже T min | |
Расположение контактов интерфейсной платы для модификации 220 В АC
| Обозначение контакта | Назначение | |
| -ШС | Шлейф сигнализации (минус) | |
| Реле исправности датчика K1 | NC1 | Нормально замкнутый контакт реле исправности датчика. Разомкнут (замкнут), если датчик исправен (неисправен) |
| COM1 | Общий контакт реле исправности датчика | |
| L | Фаза 220 В 50 Гц AC | |
| N | Нейтраль 220 В 50 Гц AC | |
| PE | Заземление | |
| Реле термостата K2 | NC2 | Нормально замкнутый контакт реле термостата. Замкнут, если температура не превысила Т мах |
| COM2 | Общий контакт реле термостата | |
| NO2 | Нормально разомкнутый контакт реле термостата. Замкнут, если температура превысила Т мах и не опустилась ниже T min | |
Схемы подключения извещателя ИП-101-ГОРЭЛТЕХ1 к ППКП
(ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ПОЖАРНЫЙ)
Элементы, указанные на схеме, размещаются во взрывозащищенной коробке извещателя. Выбор номиналов осуществляется, исходя из типа используемого ППКП. Номиналы элементов для наиболее распространенных типов ППКП сведены в таблицу:
| Тип ППКП | Параметры подключения | |
| Параллельное включение (на замыкание) | Последовательное включение (на размыкание) | |
| ЛБ-07 | Rд должен обеспечить потребление тока >15 мА, | Rд = 11 кОм, |
| Луч | Rд = 2.4 кОм, | Rд = 2.2 кОм, |
| ППК-2 | Rд = 1.2 кОм, | Rд = 10.0 кОм, |
| Болид | Rд = 1.5 кОм (3.0 кОм - для определения двойной сработки), Rок = 4.7 кОм, вместо VDок — перемычка | Rд = 8.2 кОм (4.7 кОм - для определения двойной сработки), |
| Яхонт-16и | Rд = 1.8 кОм (4.0 кОм - для определения двойной сработки), | Не применяется |
| ВЭРС | Rд = 820 Ом (1.8 кОм - для определения двойной сработки), | Rд = 10 кОм (4.7 кОм - для определения двойной сработки), |
