Посты звуковой сигнализации взрывозащищенные ПГЗ-ПОСТ, ПГЗ-ПОСТ-П, ПГЗ-ПОСТ-Н (ЩОРВЕ-Q, ЩОРВЕ-КП-Q, ЩОРВЕ-С-Q)
Взрывозащищенные посты звуковой сигнализации серии ПГЗ-ПОСТ относятся к средствам оповещения специального назначения, предназначены для использования во взрывоопасных зонах в охранно-пожарной и других системах сигнализаций. Взрывозащищенные посты звуковой сигнализации ПГЗ-ПОСТ предназначены для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности выдачи звуковых сигналов тревожной сигнализации) во взрывоопасных зонах промышленных предприятий и строительных объектов с присутствием в атмосфере горючих газов.
В постах ПГЗ-ПОСТ, ПГЗ-ПОСТ-П, ПГЗ-ПОСТ-Н в качестве источника звукового сигнала применяется взрывозащищенная пьезосирена ПСГЕ01. Максимальный уровень звукового давления сирены, 108 дБ. В исполнении на 220 В пьезосирена дополнительно комплектуется блоком питания, устанавливаемом внутри корпуса поста.
Область применения - взрывоопасные зоны помещений и наружных установок и рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующим применение электрооборудования во взрывоопасных и невзрывоопасных зонах на опасных производственных объектах I, II, III, IV классов опасности, поднадзорных Ростехнадзору РФ, и национальных технических надзоров стран СНГ.
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex e mb IIC T6…T5 Gb Ex tb IIIC T85°С...T100°С DbРП Ex e mb I MC
РН1
РН2
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы непроводящую и проводящую пыль
ТУ 3400-005-72453807-07 ТУ 27.90.20-038-72453807-2017
-60...+60 (Т5/Т100°С)
-60...+60 (для рудничного нормального и общепромышленного исполнений)
0,08 (для ⎓24 В)
0,03 (для ~220 В)
Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный (по умолчанию)(ПГЗ-ПОСТ)
Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304), уcтойчивая к высоким температурам и коррозии (ПГЗ-ПОСТ-Н)
ТИПОВЫЕ ПОСТЫ ЗВУКОВОЙ СИГНАЛИЗАЦИИ

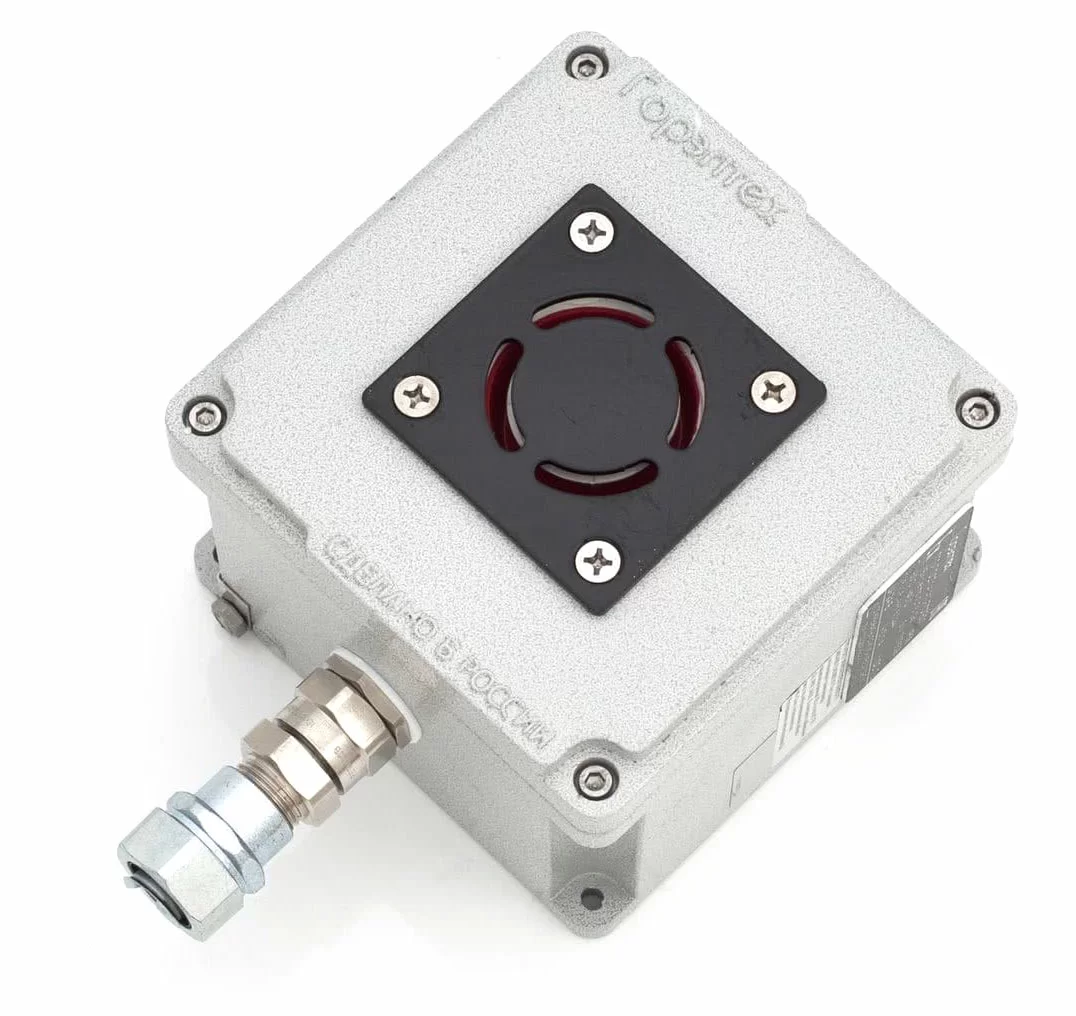

ПГЗ-ПОСТ141410-ПСГЕ01...

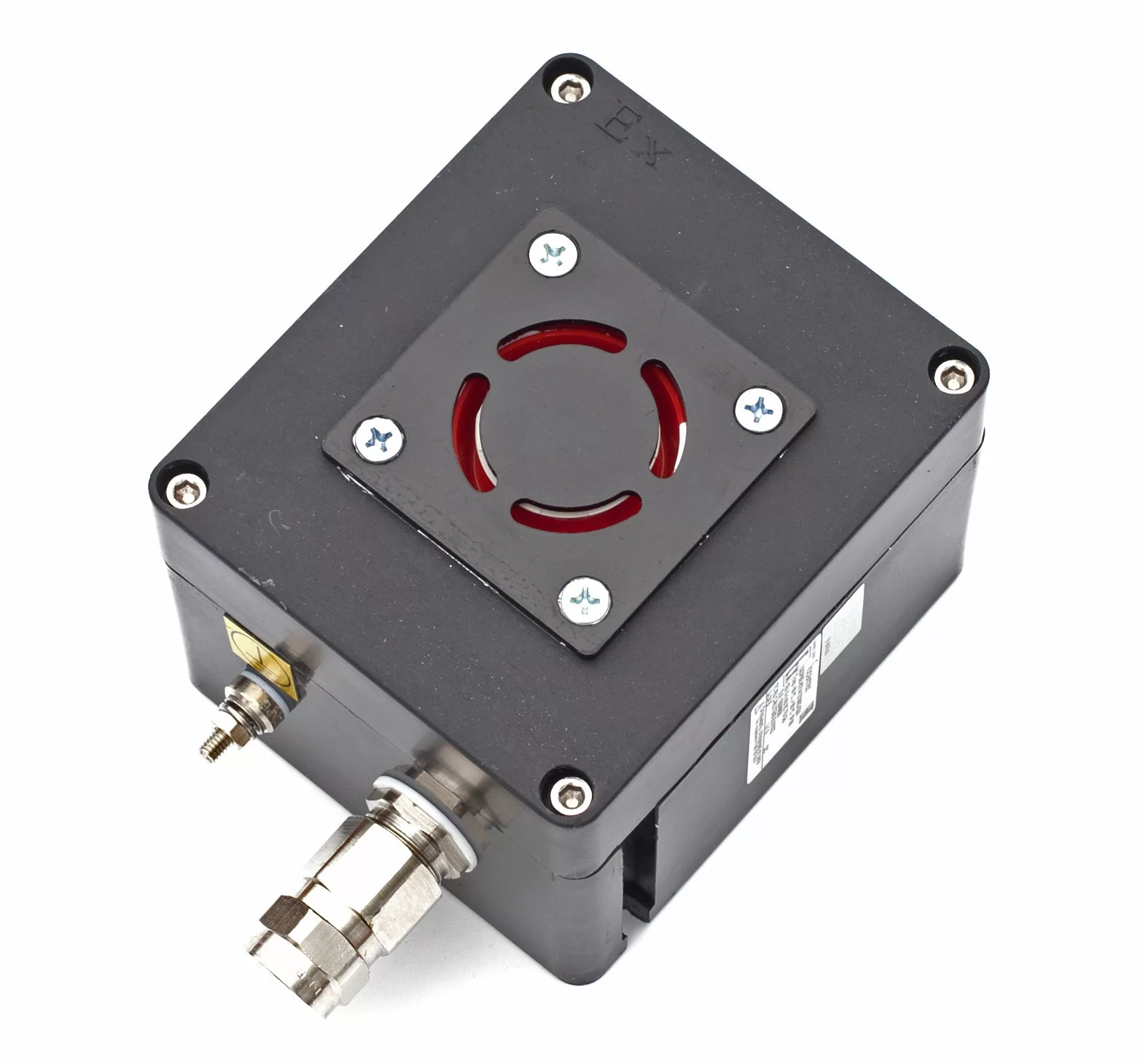

ПГЗ-ПОСТ-П141210-ПСГЕ01...
ПГЗ-ПОСТ-Н151512-ПСГЕ01...
| Маркировка для заказа | Материал корпуса поста | Напряжение питания, В | Масса, кг |
| ПГЗ-ПОСТ141410-ПСГЕ01/12DC-КНВ1(Г)-ТУ 27.90.20-038-72453807-2017 | Алюминиево-кремниевый сплав | ⎓12 | 3 |
| ПГЗ-ПОСТ141410-ПСГЕ01/24DC-КНВ1(Г)-ТУ 27.90.20-038-72453807-2017 | Алюминиево-кремниевый сплав | ⎓24 | 3 |
| ПГЗ-ПОСТ141410-ПСГЕ01/220AC-КНВ1(Г)-ТУ 27.90.20-038-72453807-2017 | Алюминиево-кремниевый сплав | ~230 | 3 |
| ПГЗ-ПОСТ-П141210-ПСГЕ01/12DC-КНВ1(Г)-ТУ 27.90.20-038-72453807-2017 | Полиэстер | ⎓12 | 2,8 |
| ПГЗ-ПОСТ-П141210-ПСГЕ01/24DC-КНВ1(Г)-ТУ 27.90.20-038-72453807-2017 | Полиэстер | ⎓24 | 2,8 |
| ПГЗ-ПОСТ-П141210-ПСГЕ01/220AC-КНВ1(Г)-ТУ 27.90.20-038-72453807-2017 | Полиэстер | ~230 | 2,8 |
| ПГЗ-ПОСТ-Н151512-ПСГЕ01/12DC-КНВ1(Г)-ТУ 27.90.20-038-72453807-2017 | Нержавеющая сталь | ⎓12 | 3,6 |
| ПГЗ-ПОСТ-Н151512-ПСГЕ01/24DC-КНВ1(Г)-ТУ 27.90.20-038-72453807-2017 | Нержавеющая сталь | ⎓24 | 3,6 |
| ПГЗ-ПОСТ-Н151512-ПСГЕ01/220AC-КНВ1(Г)-ТУ 27.90.20-038-72453807-2017 | Нержавеющая сталь | ~230 | 3,6 |
ПРИМЕРЫ ИСПОЛНЕНИЯ ПОСТОВ С ПЬЕЗОСИРЕНОЙ ПСГЕ01
ПКИЕ-П221512-КГЕ01Ч11-КГЕ01К11-ПСГЕ01/220AC-КНВ1Н(Г)-ТУ 27.90.20-038-72453807-2017
Взрывозащищенный пост выполнен на базе корпуса ПКИЕ-П221512 из армированного полиэстера, в котором установлены элементы управления: Кнопка без фиксации черного цвета «КГЕ01Ч11», контакты 1НО+1НЗ; кнопка без фиксации красного цвета «КГЕ01К11», контакты 1НО+1НЗ; взрывозащищенная пьезосирена ПСГЕ01/220AC с блоком питания ~230 В. На стороне «Г» установлен один кабельный ввод КНВ1Н.
Взрывозащищенный пост выполнен на базе корпуса ПКИЕ-П261812 из армированного полиэстера, в котором установлены элементы управления: Лампа красного цвета "ЛГЕ03К220", ~230-380 В; лампа зеленого цвета "ЛГЕ03З220", ~230-380 В; кнопка без фиксации черного цвета «КГЕ01Ч11», контакты 1НО+1НЗ; кнопка без фиксации красного цвета «КГЕ01К11», контакты 1НО+1НЗ; взрывозащищенная пьезосирена ПСГЕ01/12DC с напряжением питания 12 В. На стороне «Г» установлено два кабельных ввода КНВ1Н.
ПКИЕ301410-КГЕ01З20-КГЕ07К11-ПСГЕ01/220AC-КНВ1Н(Г)-ТУ 27.90.20-038-72453807-2017
Взрывозащищенный пост выполнен на базе корпуса ПКИЕ301410 из алюминиево-кремниевого сплава, в котором установлены элементы управления: Кнопка без фиксации зеленого цвета "КГЕ01З20", контакты 2НО; кнопка "Грибок" с фиксацией, отпирание вращением "КГЕ07К11", контакты 1НО+1НЗ; взрывозащищенная пьезосирена ПСГЕ01/220AC с блоком питания ~230 В. На стороне «Г» установлен один кабельный ввод КНВ1Н
ПКИЕ-Н231815-2КГЕ01Ч20-КГЕ07К11-ПСГЕ01/12DC-КНВ1Н(Г)-ТУ 27.90.20-038-72453807-2017
Взрывозащищенный пост выполнен на базе корпуса ПКИЕ-Н231815 из нержавеющей стали марки 08Х18Н10 по ГОСТ ГОСТ 5632-2014 (AISI 304), в котором установлены элементы управления: две кнопки без фиксации черного цвета "2КГЕ01Ч20", контакты 2НО; кнопка "Грибок" с фиксацией, отпирание вращением "КГЕ07К11", контакты 2НО; взрывозащищенная пьезосирена ПСГЕ01/12DC с напряжением питания 12 В. На стороне «Г» установлен один кабельный ввод КНВ1Н
