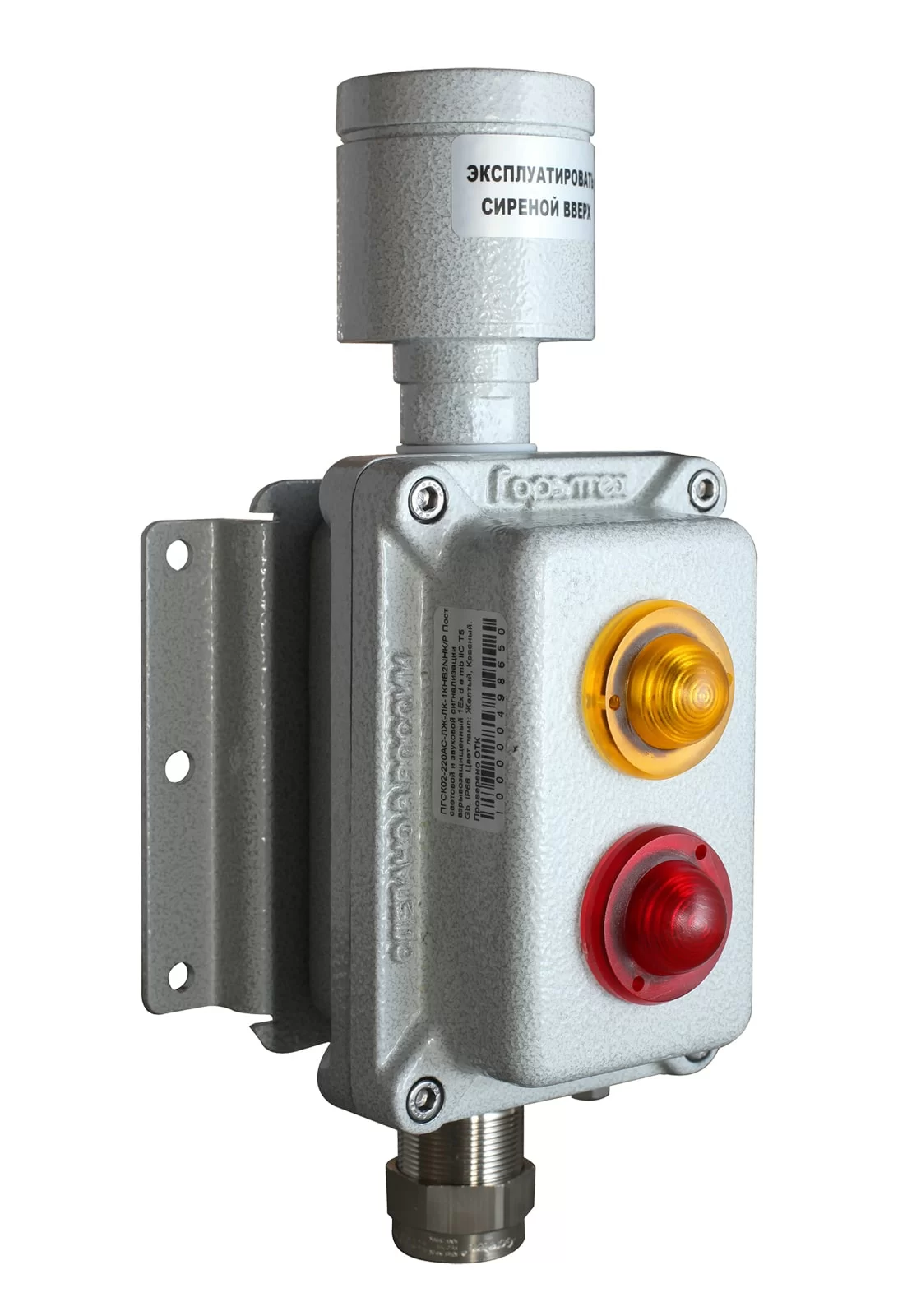

Пост световой и звуковой сигнализации взрывозащищенный ПГСК02 (CSE-ALARM-122)

Взрывозащищенный пост световой и звуковой сигнализации ПГСК02 относятся к средствам оповещения специального назначения, предназначены для использования во взрывоопасных зонах в охранно-пожарной и других системах сигнализаций. Взрывозащищенные посты звуковой сигнализацииПГСК02 предназначены для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности выдачи звуковых сигналов тревожной сигнализации) во взрывоопасных зонах промышленных предприятий и строительных объектов с присутствием в атмосфере горючих газов и пыли. Максимальный уровень звукового давления 106 Дб, 102 Дб (для рудничного исполнения). Пост поставляется с различными кабельными вводами.

Применение взрывозащищенных постов звуковой сигнализацииПГСК02 с высоким уровнем выходного сигнала на больших и/или шумных площадях, означает эффективную сигнализацию с сильным и точным уровнем сигнала. Использование сигнализаторов с высоким уровнем звукового давления экономически оправдано, т.к. уменьшается количество сигнализаторов, как следствие – сокращается количество кабеля и сроки монтажа.

Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.

Область применения - взрывоопасные зоны помещений и наружных установок и рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующим применение электрооборудования во взрывоопасных и невзрывоопасных зонах на опасных производственных объектах I, II, III, IV классов опасности, поднадзорных Ростехнадзору РФ, и национальных технических надзоров стран СНГ.

Маркировка взрывозащиты:

1Ex db e mb IIC T6 Gb
1Ex db [ib] IIC T6 Gb
Ex tb IIIC T80°С Db

Маркировка рудничного оборудования:

РН1/РН2

Защита:

IP66
IK08

Установка:

Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли.

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.НА67.В.00159/20

IECEx CCVE 19.0005X

EESF 19 ATEX 035X

ЕАЭС RU С-RU.МЛ02.В.00061/19

ЕАЭС RU С-RU.АБ53.В.00229/20

РОСС RU С-RU.МЮ62.В.00095/23

ЕАЭС RU C-RU.ПБ74.В.00150/20

RU.OC ВССТ 0180-12-2023

ТУ 3400-005-72453807-07

ТУ 27.90.20-038-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

Температура окружающей среды, °С:

-60...+60
-40...+40 (для 1Ex db [ib] IIC T6 Gb)

Номинальное напряжение, В:

~220; ⎓12; ⎓24

Потребляемый ток, мА:

190

Резьба на присоединительных отверстиях:

Метрическая M25х1,5 ГОСТ 24705-2004

Покрытие:

Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Материал корпуса:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный

Рабочее положение в пространстве:

Эксплуатировать сиреной вверх

Максимальный уровень звукового давления, дБ:

106; 102 (для рудничного исполнения)

Варианты звукового сигнала:

Класс защиты от поражения электрическим током:

I

Масса, кг:

4

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

3D модели:

Запросить 3D модель

Рекомендации по выбору цвета световых сигналов маяков , согласно стандарту МЭК73:

Красный сигнал (К) - Опасность. Действовать сейчас. Опасность для жизни или движения оборудования в охраняемой зоне без защиты.
Янтарный сигнал (Ж) - Внимание. Действовать осторожно. Температура или давление отклонились от нормы.
Зеленый сигнал (З) - Мера предосторожности. Действовать. Проверка завершена, машина готова к запуску.
Синий сигнал (С)– Устанавливается по месту. Установки готовы или удаленный контроль.
Белый сигнал (Б) – Не имеет специального значения. Может служить подтверждением более раннего сигнала.

Согласно ГОСТ Р МЭК 60073-2000 звуковые сигналы могут использоваться в случаях, когда:
– необходимо привлечь внимание оператора;
– закодированная информация будет короткой, простой и переходной;
– информация требует немедленного или зависимого от времени ответа;
– применение визуальных сигналов ограничено;
– критичность ситуации вызывает необходимость дополнительной или избыточной информации.

Звуковой сигнал может состоять из чистых или сложных тонов (не более 5 сигналов). Звуковой сигнал должен быть слышим и легко распознаваемы операторами и людьми в заданном районе приема сигнала и при заданных условиях фонового шума. Сигналы должны четко отличаться от аварийного сигнала, согласно ИСО 8201 часть 7.

Звуковые сигналы различных видов должны быть однозначно различимы друг от друга.

Должна быть принята во внимание ограниченная слышимость сигналов в случаях использования персоналом защитных устройств или наушников, а также у людей с нарушением слуха.

Выбор поста звуковой аварийной сигнализации

Общие правила для обозначения звуковых сигналов при кодировании информации:

1. Протяжный, резко усиливающийся звук несет смысловое значение опасность (безопасности людей или оборудования), критическое (состояние процесса), неисправность (состояние оборудования).
2. Прерывистый с постоянным интервалом звук несет смысловое значение внимание (безопасности людей или оборудования), переходное (состояние процесса), переходное (состояние оборудования).
3. Непрерывный с постоянным уровнем звук несет смысловое значение безопасность (безопасности людей или оборудования), нормальное (состояние процесса), нормальное (состояние оборудования).
4. Чередующиеся звуки несут смысловое значение специальное, согласно технологической документацией.
5. Другие звуки не имеют специального значения, и не могут быть легко распознаваемы операторами, нежелательны.

Для предотвращения звуковой перегрузки операторов необходимо ограничиться минимумом звуков различных видов в данном применении.
Непрерывный звуковой сигнал должен применяться только в некоторых, строго ограниченных случаях (например: при смене опасного или переходного состояния на безопасное состояние). Звуковые сигналы не должны применяться при безопасном состоянии (тишина).
