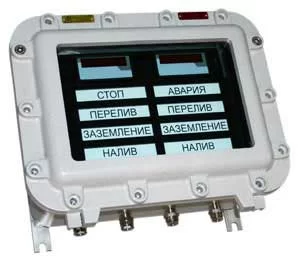

Взрывозащищенное табло индикации процессов по схеме заказчика ПКИ-ТАБЛО (CCFE-BOARD)

Взрывозащищенное табло индикации процессов ПКИ-ТАБЛО табло представляет собой устройство для индикации во взрывоопасных зонах предприятий химической, нефтеперерабатывающей, газовой и других отраслей промышленности в зонах с потенциально взрывоопасной атмосферой. Размер экрана 300х200 мм.

Табло позволяет отображать информацию о состоянии 24 событий или процессов путем независимого включения цветных светодиодных индикаторов прямоугольной формы большого размера с надписью или пиктограммой, изготовленных по тех. заданию заказчика.

Табло на светодиодах имеют большой ресурс наработки на отказ (ресурс работы 50 тысяч часов), низкое энергопотребление, высокую светоотдачу.

Сигналы управления световыми индикатором табло ~230 В, а по требованию 24 В, 12 В или коммуникационный протокол Profibus-DP Slave.

Возможна комплектация табло, кроме стандартных прямоугольных индикаторов, цифровыми (7-ми сегментными) дисплеями до 6-ти разрядов, вертикальными или горизонтальными линейный шкальными индикаторами до 30-ти сегментов, графическими монохромными жидкокристаллическими дисплеями, а также модульным цветным графическим TFT LCD 6,5" монитором с разрешением 640х480pix.

Цифровые (7-ми сегментные) дисплеи работают с аналоговым сигналом 0…20мА DC, 4…20мА DC, 0…10 В DC, а по требованию -19… +20мА DC, -10..+10 В DC или 0…60/150мВ DC или 0…3/6А AC, 0…2/100/250/300 В АС, с реостатом 100КОм, с импульсами измерения частоты в Гц или оборотов в минуту, с датчиками температуры PT100, PT1000, с последовательными интерфейсами RS232C/V2.4, RS422, RS485, с интерфейсом подключения BCD, c CANopen интерфейсом, а также коммуникационными протокол Profibus-DP Slave.

Линейные шкальные индикаторы (10/20 сегментов) работают с аналоговым сигналом 0…20/200мА DC, 0…2/10/40/200 В DC, а по требованию 0…0,1/1мА DC, 0…60/125/150/300мВ DC или 0…3/6А AC, 0…2/100/250/500 В АС, с датчиками температуры PT100, PT1000, а также коммуникационным протоколом Profibus-DP Slave.

Графическиме монохромные жидкокристаллические дисплеи подключаются по коммуникационным протоколом Foundation fieldbus^TM.

Цветной LCD 6,5" монитор подключается через порт VGA (mini D-Sub 15-pin), а по требованию через порт DVI, или DVI+HDMI, или S-Video + AV (композитный вход), или S-Video + AV (композитный вход) + DVI, или AV + AV Looping (композитный вход/выход), или DVI + AV Looping (композитный вход/выход), или S-Video + AV (композитный вход) + ТВ (телевизионный тюнер). Цветной LCD 6,5" монитор по требованию оснащается датчиком движения и датчиком освещённости.

По требованию заказчика возможна реализация построения взрывозащищенного табло индикации процессов ПКИ-ТАБЛО по коммутационному протоколу PROFINET IO.

Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Знак «Х», размещенный после Ех-маркировки устройства указывает, что устройство запрещено использовать во взрывоопасных смесях ацетилена с воздухом.

Маркировка взрывозащиты:

1Ex db IIС T6...T4 Gb X
1Ex db [ia Ga] IIC T6...T4 Gb X
1Ex db IIB+H₂ T6...T4 Gb
1Ex db [ia Ga] IIB+H₂ T6...T4 Gb
Ex tb IIIC T85°С ...T135°С Db

Маркировка рудничного оборудования:

РН1/РН2

Защита:

IP66/IP67/IP68
IK10

Установка:

Категория II по подгруппе газов IIA, IIB+H₂, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.НА67.В.00159/20

ЕАЭС RU С-RU.АБ53.В.00265/20

РОСС RU С-RU.МЮ62.В.00095/23

ЕАЭС RU C-RU.ПБ74.В.00150/20

RU.OC ВССТ 0180-12-2023

ОГН4.RU.1104.В02598

ТУ 3400-005-72453807-07

ТУ 27.90.20-038-72453807-2017

ТУ 4371-020-72453807-2015

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

Температура окружающей среды, °С:

-60...+40 (Т6/Т85°С)
-60...+50 (Т5/Т100°С)
-60...+60 (Т4/Т135°С)
-60…+60 (для рудничного нормального и общепромышленного исполнений)

Напряжение питания, В:

⎓12/24
~220

Заземление:

2 зажима заземления (внутренний и внешний) из нержавеющей стали

Покрытие:

Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Уплотнение:

Силиконовый герметик ПГ-СМАЗКА для IP66, силиконовая резина для IP67, фланцевый герметик ПГ-ФЛАНЕЦ для IP68

Материал:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно - ударопрочное закаленное стекло.

Класс защиты от поражения электрическим током:

I

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

3D модели:

Запросить 3D модель

ПРИМЕР ИСПОЛНЕНИЯ С ЦИФРОВЫМИ УСТРОЙСТВАМИ ИНДИКАЦИИ

ПРИМЕРЫ МОДУЛЕЙ ПРИМЕНЯЕМЫХ В ТАБЛО

Графическиме монохромные жидкокристаллические дисплеи подключаются по коммуникационным протоколом Foundation fieldbus^TM.

Цветной LCD 6,5" монитор подключается через порт VGA (mini D-Sub 15-pin), а по требованию через порт DVI, или DVI+HDMI, или S-Video + AV (композитный вход), или S-Video + AV (композитный вход) + DVI, или AV + AV Looping (композитный вход/выход), или DVI + AV Looping (композитный вход/выход), или S-Video + AV (композитный вход) + ТВ (телевизионный тюнер). Цветной LCD 6,5" монитор по требованию оснащается датчиком движения и датчиком освещённости.
