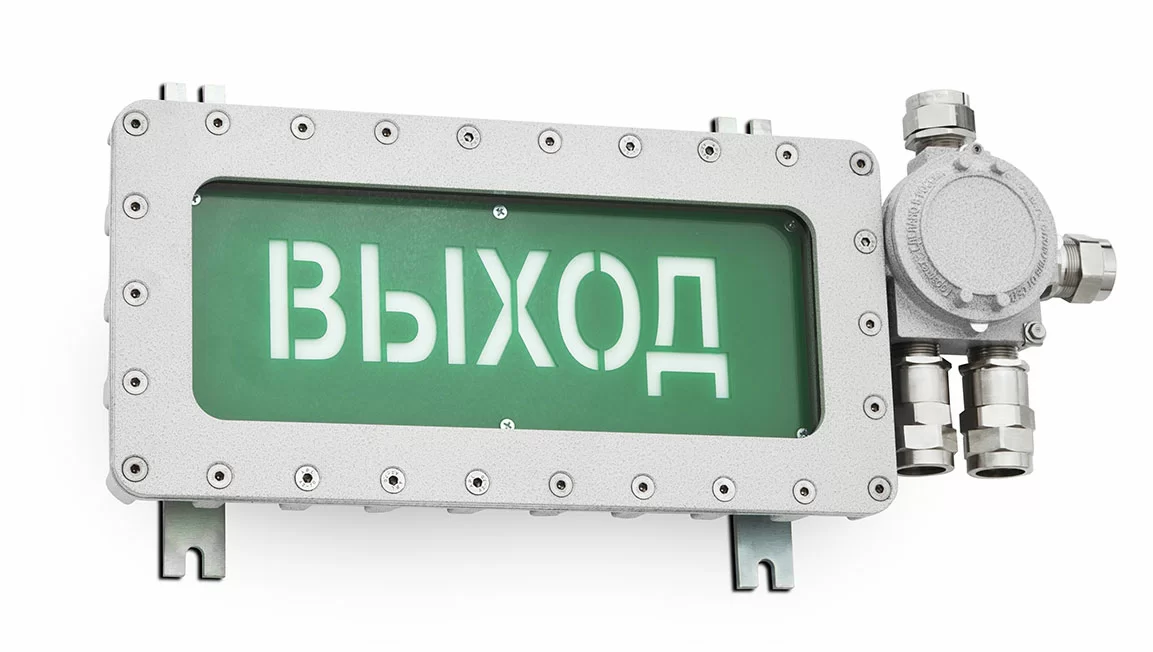

Взрывозащищенное светодиодное прямоугольное табло ПГС-ИТ35

Табло световое взрывозащищенное ПГС-ИТ35 переменяется в качестве информационного указателя, для выдачи сигналов светового оповещения во взрывоопасных зонах с целью регулирования поведения человека как в штатном режиме, так и при возникновении чрезвычайных ситуаций, переменяется в системах оповещения пожарных сигнализаций и системах автоматического пожаротушения.

Корпус светового табло ПГС-ИТ35 выполнен из коррозионностойкого модифицированного алюминиево-кремниевого сплава, устойчивого к солевому туману и другим химическим веществам. Для покрытия используется антистатическое полимерно-эпоксидное порошковое окрашивание. Цвет окрашивания RAL 7035. Окно взрывозащищенного светового табло ПГС-ИТ35 выполнено из ударопрочного закаленного стекла. Источником света для подсветки надписи являются светодиоды.

Толщина готового изделия составляет всего 85 мм, что позволяет применять его в контейнерах, блок-боксах, в помещениях с узкими коридорами и проходами, а также над основными и эвакуационными выходами и т.д..

Химические вещества, используемые для изготовления взрывозащищенных светодиодных табло ПГС-ИТ35, такие как клей, компаунд, конформное покрытие, смазочные материалы и уплотнители не оказывают негативного воздействия на их производительность и срок службы, а также не ухудшают уровень светового потока. Пригодность данных материалов для изготовления светодиодных плат была подтверждена длительными стендовыми испытаниями, проведенными в собственной испытательной лаборатории ООО «ЗАВОД ГОРЭЛТЕХ».

Конструкция корпуса взрывозащищенных светодиодных табло имеет абсолютно герметичный блок световой индикации с установленными светодиодными платами заполненный воздухом. Данный герметичный контур не нарушается во время монтажа и эксплуатации табло на объекте заказчика и тем самым препятствует проникновению внутрь пыли, влаги, агрессивных сред и газов (например, сероводорода), а также исключает его запотевание при изменении температуры и влажности.

Конструктивные особенности взрывозащищенного светодиодных табло ПГС-ИТ35 и материалы, применяемы для их изготовления позволяют непрерывно защищать светодиоды от воздействия агрессивных вредных веществ на объектах заказчика на время всего длительного срока эксплуатации.

3D модели устройства предоставляются по запросу.

Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Маркировка взрывозащиты:

1Ex db IIС T6 Gb
Ex tb IIIC T80°С Db

Маркировка рудничного оборудования:

РН1/РН2

Защита:

IP66/IP67
IK08

Установка:

Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.НА67.В.00159/20

IECEx CCVE 19.0005X

IECEx CCVE 16.0007U

EESF 19 ATEX 035X

ЕАЭС RU С-RU.АБ53.В.00265/20

РОСС RU С-RU.МЮ62.В.00095/23

ЕАЭС RU C-RU.ПБ74.В.00150/20

RU.OC ВССТ 0180-12-2023

ОГН4.RU.1104.В02598

ТУ 3400-006-72453807-07

ТУ 27.90.20-038-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

Температура окружающей среды, °С:

-60...+60

Номинальное напряжение, В:

~220 (50/60 Гц); ⎓12; ⎓24; ⎓220;

Потребляемый ток, А:

0,28 (для ⎓12 В); 1,8 (для ⎓12 В с опцией /АКБ)
0,14 (для ⎓24 В); 0,9 (для ⎓24 В с опцией /АКБ)
0,05 (для ~220 В); 0,33 (для ~220 В с опцией /АКБ)

Мощность, Вт:

8 (для ~220 В), 7 (для ⎓12 В)

Присоединительные отверстия:

4 x M25x1,5 (3 x M25x1,5 для исполнения с аккумуляторной батареей)

Покрытие:

Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Материал корпуса:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно - ударопрочное стекло.

Крепление корпуса:

4 внешние монтажные точки

Коэффициент мощности (cos φ):

0,75

Яркость (зеленая подсветка):

Не менее 1200 кд/кв.м.

Класс защиты от поражения электрическим током:

I

Масса, кг:

9,8

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

3D модели:

Модели STP
Модели Revit RFA

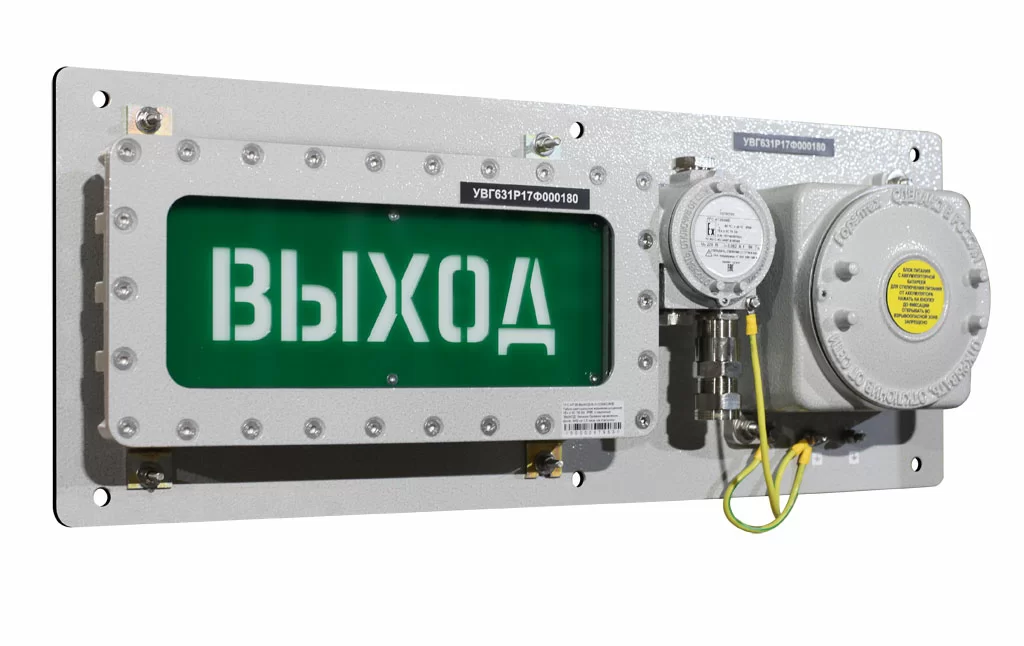

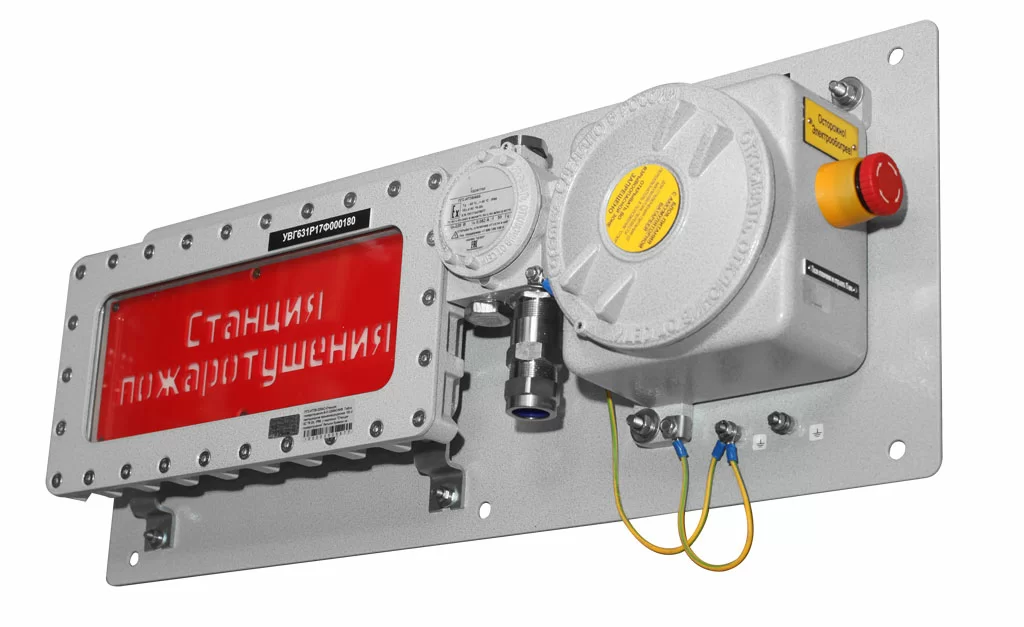

СВЕТОВОЕ ТАБЛО ПГС-ИТ35 С ОПЦИЕЙ АКБ

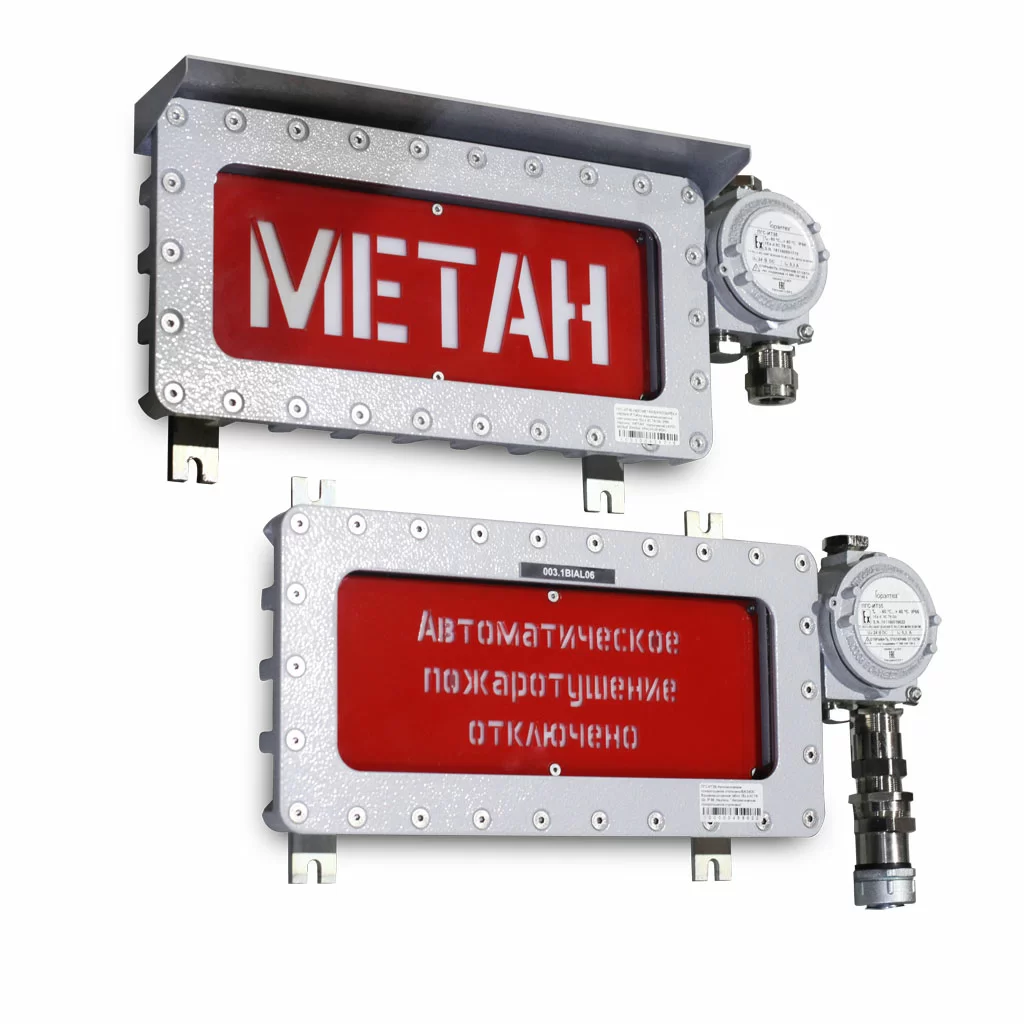

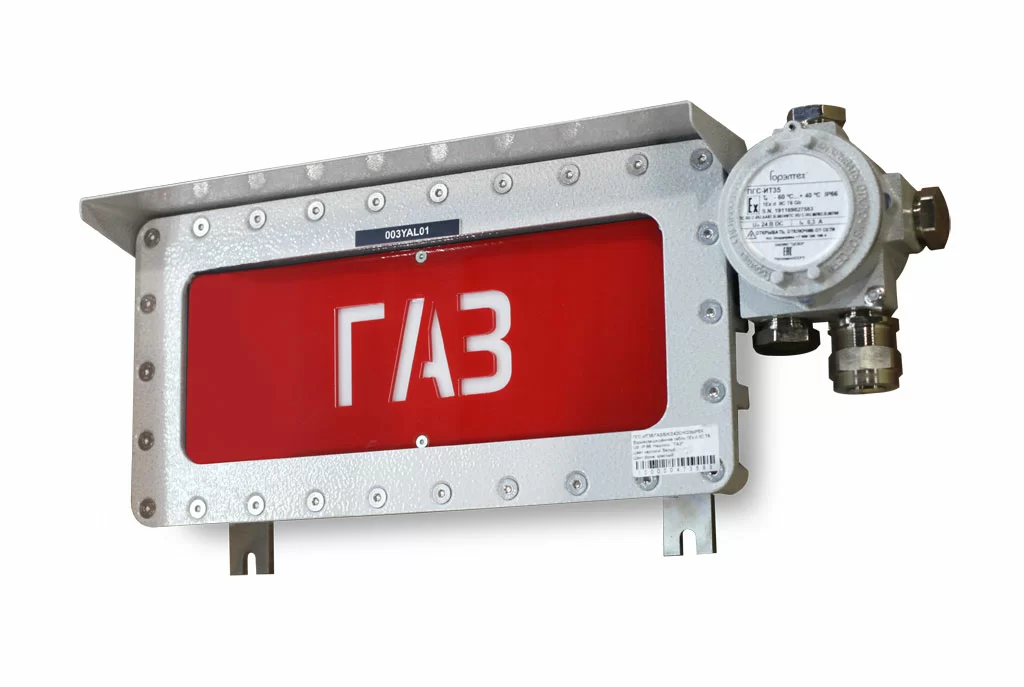

СВЕТОВОЕ ТАБЛО ПГС-ИТ35 С ОПЦИЕЙ КОЗЫРЕК
