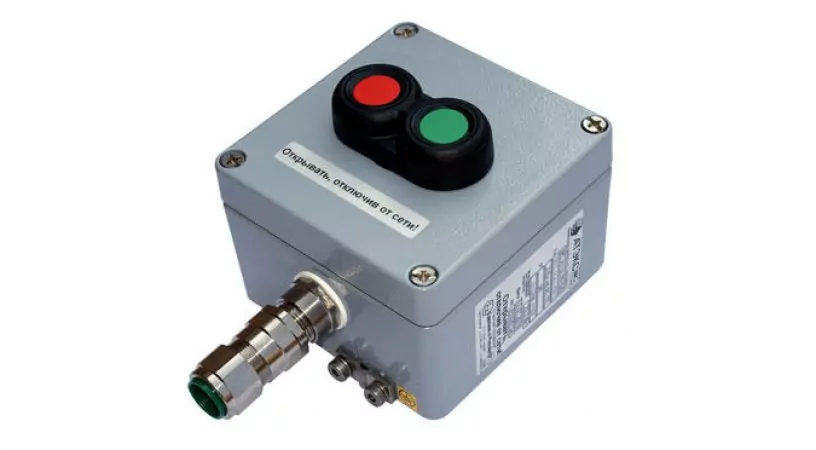

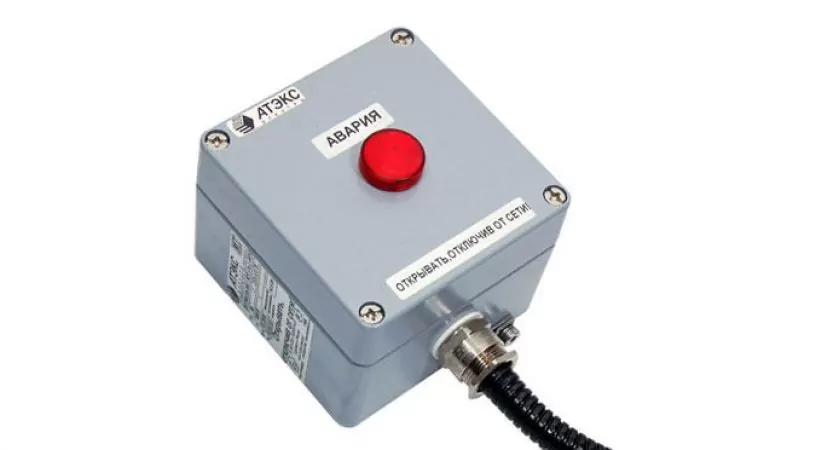

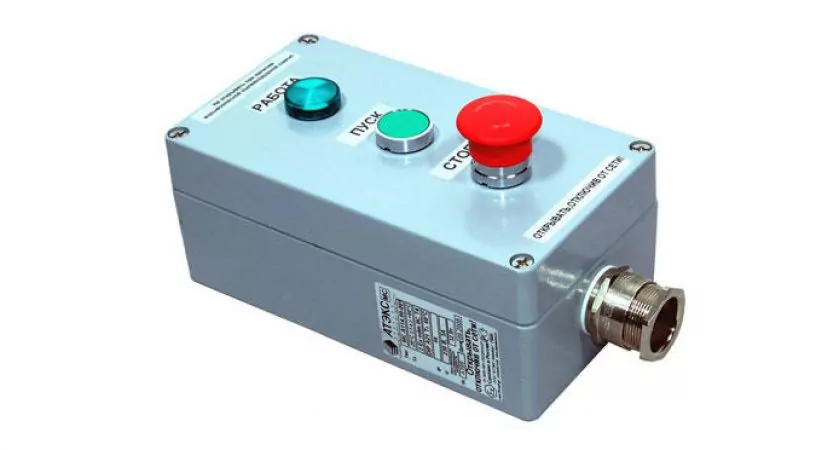

Взрывозащищенные кнопочные посты управления на базе корпусов из алюминия — МСА

Корпуса постов управления МСА выполнены из алюминиевого сплава Al Si – 12 (LM24) методом литья под давлением. Сплав алюминия Al Si – 12 (LM24) является наиболее подходящим для максимального сопротивления коррозии в агрессивной среде, особенно в атмосфере, насыщенной солью, сероводородом и другими химическими веществами. Корпуса покрыты специальной серой краской на основе эпоксидных смол, крепежные болты крышки из нержавеющей стали марки 316 еще более увеличивают антикоррозионные свойства взрывозащищенного корпуса.

Подобно постам управления МСР, ассортимент постов управления МСА на базе корпусов из алюминиевого сплава достаточно широк, чтобы удовлетворить требованиям различных условий эксплуатации на промышленных предприятиях, в том числе и в зонах с потенциально взрывоопасной средой. Изделия МСА широко себя зарекомендовали в системах управления, работающих в условиях химически активной окружающей атмосферы. Посты управления взрывозащищенные применяются как отдельно, так и в составе сложных систем управления. Особенно необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования.

Толщина стенок и крышки корпусов МСА позволяет просверлить резьбовые отверстия в стенках корпуса для присоединения кабельных вводов и в крышке для установки элементов управления. Благодаря тому, что система уплотнения имеет форму лабиринта, подобную лабиринту в изделиях MСР, где уплотнитель защищен от воздействия окружающей среды, корпус MСA имеет превосходные показатели степени защиты от внешних воздействий IP65 / IP66 / IP67, что подтверждено результатами испытаний. Установочные отверстия, находящиеся в пределах периметра корпуса, расположены таким образом, что они не связаны ни с лабиринтной системой уплотнения, ни с крепежными болтами крышки.

Имеется ряд серийно изготавливаемых и наиболее востребованных вариантов постов управления. Однако, исходя из конкретных условий, мы в кратчайшие сроки, на базе представленных в каталоге компонентов, разработаем и изготовим необходимую конструкцию поста. Тип и количество кабельных вводов и элементов управления в этом случае оговаривается при заказе. Опционально в комплекте взрывозащищенного поста управления MСA могут поставляться внешние крепежные планки из нержавеющей стали для установки его на стену или раму. Всего этого можно достичь даже и в относительно маленьких партиях, что делает изделия MСA идеальными для производителей малого и среднего масштаба, которые смогут получить посты, изготовленные по своему заказу и с экономией средств.

Вследствие того, что алюминий – превосходный проводник, заземление для кабельных вводов обеспечивается через контакт со стенкой корпуса без необходимости применения дополнительных мер по обеспечению непрерывности цепи заземления.

В том случае, если пост MСA поставляется со стандартной неопреновой прокладкой между корпусом и крышкой, он разрешен к эксплуатации при температуре окружающей среды от –20°C до +40°C. Альтернативным вариантом является применение силиконовой прокладки. Если корпус снабжен силиконовой прокладкой, температурный диапазон эксплуатации увеличен: от –65°C до +95°C.

Изделия МСА разрешены к использованию во взрывоопасных зонах, что подтверждено испытаниями и действующими сертификатами в соответствии с ГОСТ 15150-69, ГОСТ 17516-72, ГОСТ 17516.1-90.

Являются современным решением для задач коммутации и сигнализации в цепях управления электротехническими аппаратами, а также в системах автоматики и связи во взрывоопасных зонах 1 и 2, 21 и 22, а также в помещениях и на площадках общепромышленного и хозяйственного назначения.

Область применения взрывозащищенных кнопочных постов управления серии МС

Основное назначение – применение в качестве постов и станций управления в электрических системах промышленных предприятий, где имеется потенциально взрывоопасная атмосфера.

УУМ серии МC представляет собой корпус (оболочку), внутри которого устанавливаются контактные группы, приборы, клеммы или распределительные шины. На боковых периметрах корпуса устанавливаются кабельные вводы, заглушки, модули подключения или другие внешние встраиваемые компоненты. На крышке или навесной двери корпуса (оболочки) устанавливаются сертифицированные для этих целей командные, сигнальные, индикаторные модули. Данные элементы могут быть смонтированы как на крышке или навесной двери, так и на несущей шине, установленной внутри корпуса.
