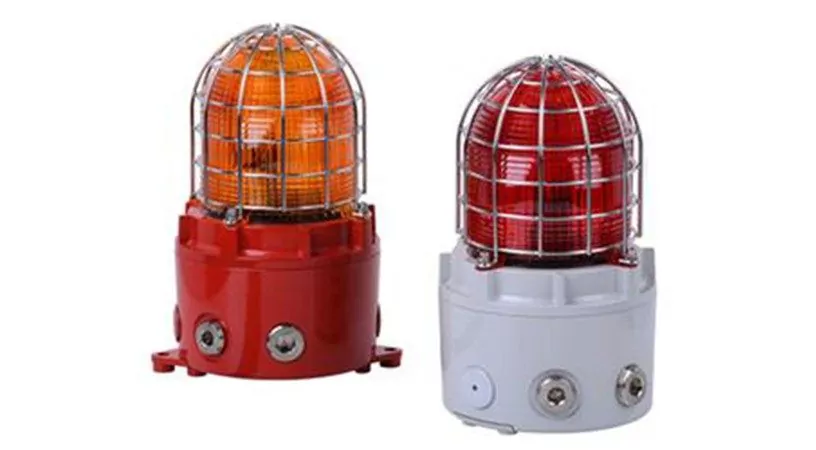

Взрывобезопасный ксеноновый строб-маяк D1xB2X10

Сигнализатор серии D1xB2X10 — это взрывозащищенный 10-джоульный ксеноновый маяк. Прочный корпус IP66, тип 4 / 4X, стойкий к коррозии из морского алюминиевого сплава LM6, обеспечивает пригодность для всех применений класса I / II Div 1, зоны 1, 2, 21 и 22.

Одобренные стандартами UL1638 и CAN / ULC S526 для пожарной сигнализации маяки серии D1xB2X10 создают мощную ксеноновую вспышку, необходимую для эффективной сигнализации в средах с повышенным уровнем окружающего освещения. Сменный полевой цветной фильтр усиливает работу стробоскопа и сделан из устойчивого к ультрафиолету поликарбоната.

Надежный корпус имеет резьбовое взрывонепроницаемое соединение и четыре резьбовых отверстия. Варианты монтажа включают поверхность через встроенные проушины, подвесной кронштейн или добавление дополнительного многонаправленного кронштейна из нержавеющей стали. Стандарт SIL1 соответствует IEC61508 (2010) — доступна версия SIL2.

Коды заказа

Потребление тока

Маркировка взрывозащиты

• Сертификат ТР ТС 012/2011:
• 1Ex d IIC T5 Gb X (от -55°C до +45°C) при напряжение DC
• 1Ex d IIC T4 Gb X (от -55°C до +80°C) при напряжение DC
• EX tb IIIC T135°C Db X (от -55°C до +80°C) при напряжение DC
• 1Ex d IIC T4 Gb X (от -55°C до +65°C) при напряжение АC
• 1Ex d IIC T3 Gb X (от -55°C до +70°C) при напряжение АC
• EX tb IIIC T139°C Db X (от -55°C до +70°C) при напряжение АC
• Сертификат ATEX / IECEx:
• II 2G Ex db IIC T4 Gb Ta -55°C to +80°C (AC: +65°C)
• II 2G Ex db IIC T5 Gb Ta -55°C to +45°C
• II 2D Ex tb IIIC T135°C Db Ta -55°C to +80°C (AC: T139°C +70°C)
• NEC Class / Zone:
• Class I Zone 1 AEx db IIC T4 Ta -55°C to +80°C (AC: +65°C)
• Class I Zone 1 AEx db IIC T5 Ta -55°C to +45°C
• Zone 21 AEx tb IIIC T132°C Ta -55°C to +80°C (AC: T153°C +70°C)
• CEC Class / Zone:
• Ex db IIC T4 Ta -55°C to +80°C (AC: +65°C)
• Ex db IIC T5 Ta -55°C to +45°C
• Ex tb IIIC T132°C Ta -55°C to +80°C (AC: T153°C +70°C)
• NEC / CEC Class / Div:
• Class I Div 1 Group ABCD T4 Ta -55°C to +80°C (AC: +70°C)
• Class I Div 1 Group ABCD T4A Ta -55°C to +70°C (AC: +55°C)
• Class I Div 1 Group ABCD T5 Ta -55°C to +50°C
• Class II Div 1 Group EFG T4 Ta -55°C to +80°C (AC: +40°C)
• Class II Div 1 Group EFG T4A Ta -55°C to +65°C
• Class II Div 1 Group EFG T5 Ta -55°C to +45°C
• Class III Div 1 Ta -55°C to +80°C (AC: +40°C)

D1xB2X10 Взрывозащищенный ксеноновый строб-маяк 10 Дж

• Четыре частоты вспышки: 1 Гц, 1,3 Гц, 1,5 Гц и двойная вспышка
• Автоматическая синхронизация в многолучевой системе
• Заменяемая пользователем ксеноновая трубка защищена от ударов и вибрации
• Защитная решетка из нержавеющей стали входит в стандартную комплектацию
• Сменный в полевых условиях УФ-стабильный фильтр
• Заглушки включены в комплект поставки
• 4 боковых резьбовых отверстия, 1 резьбовое отверстие для подсоединения трубы
• Двойные клеммы для входного и транзитного кабеля
• UL 1638 Видимые сигнальные устройства для пожарной сигнализации
• CAN / ULC S526 Видимое сигнальное устройство для пожарной сигнализации

Сертификаты

• Сертификат соответствия ТР ТС 012/2011
• UL / cUL / ULC — Ссылка на файл: E245313
• Сертификат IECEx: IECEx ULD 19.0006X
• Сертификат ATEX: DEMKO 19 ATEX 2009X
• SIL1 и SIL2 в соответствии с IEC61508 (2010)
• Список CSFM: 7300-2279: 0508

Документы продукции (доступны для скачивания)

• Техническая спецификация
• Инструкция по установке
• Сертификат соответствия ТР ТС 012/2011
• 2D-чертеж (PDF)
